CA6140车床后托架及三杠孔加工钻床夹具设计

发布时间：2016-11-14 08:33

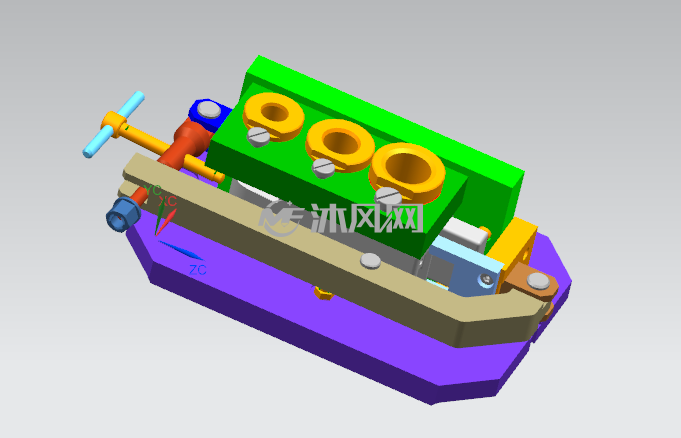

(1/10) UG三维模型

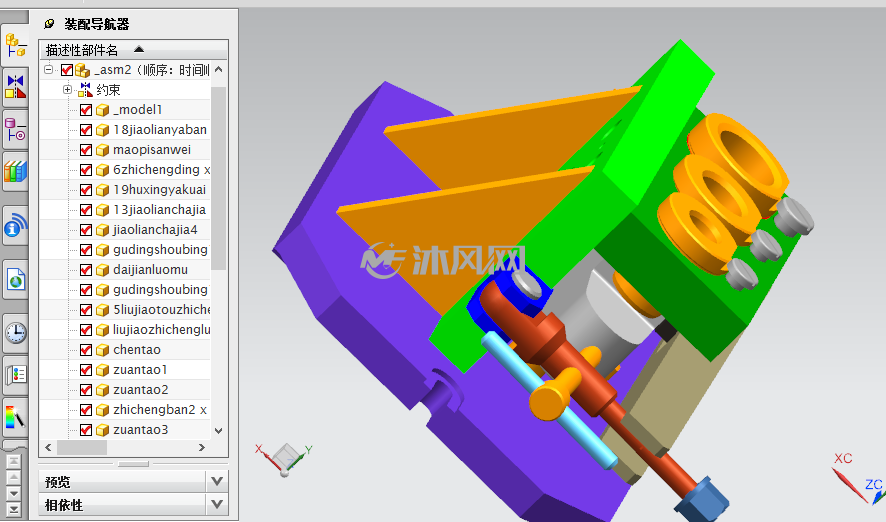

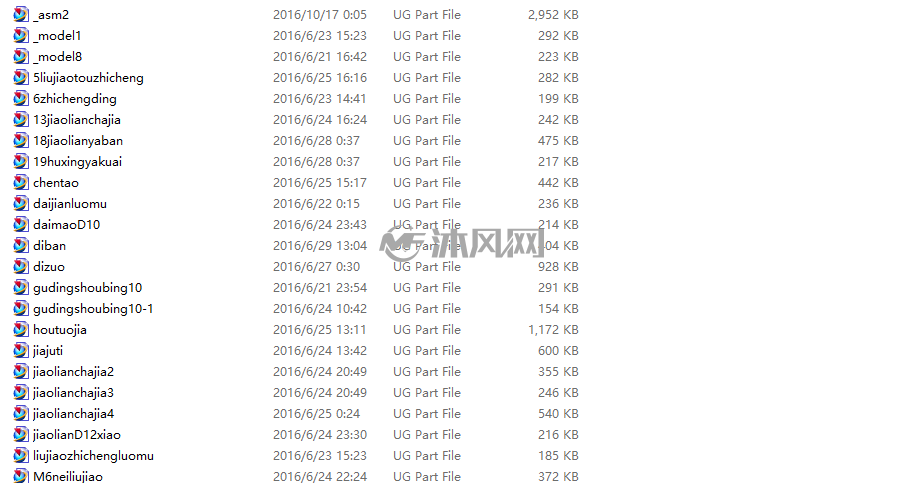

(2/10) UG三维装配部件

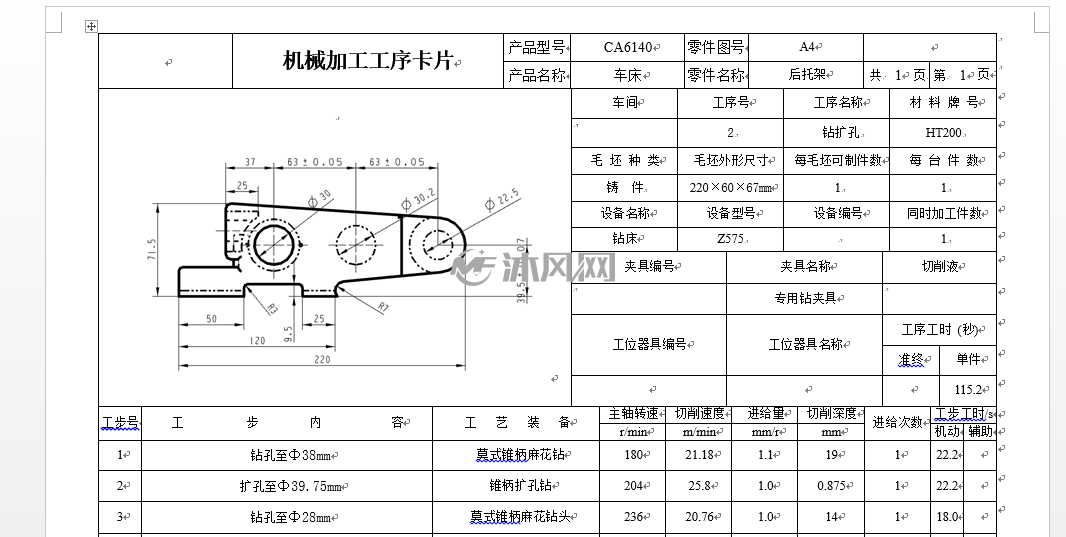

(3/10) 机械加工工序卡片

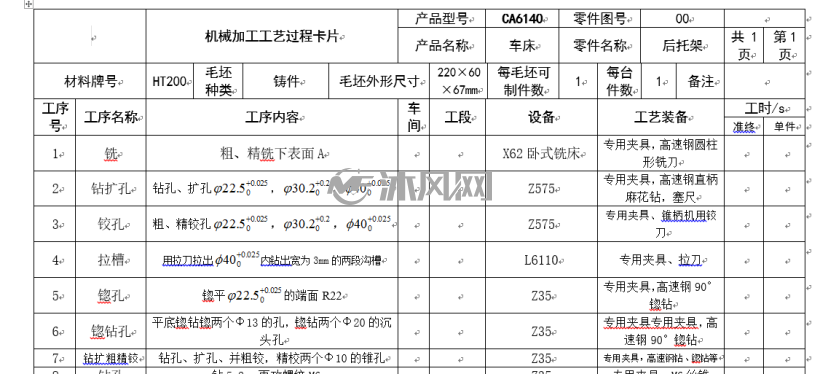

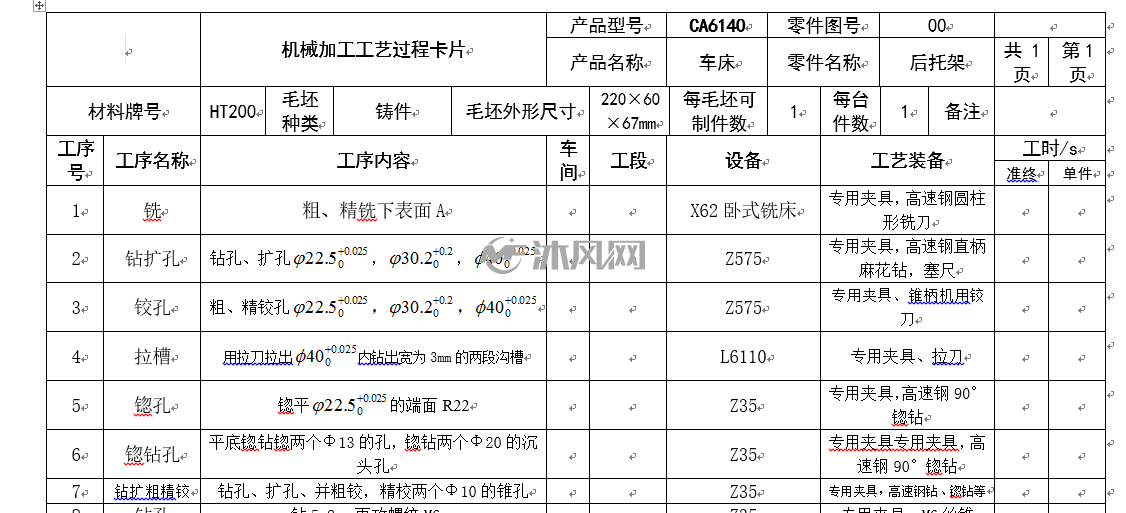

(4/10) 机械加工工艺过程卡片

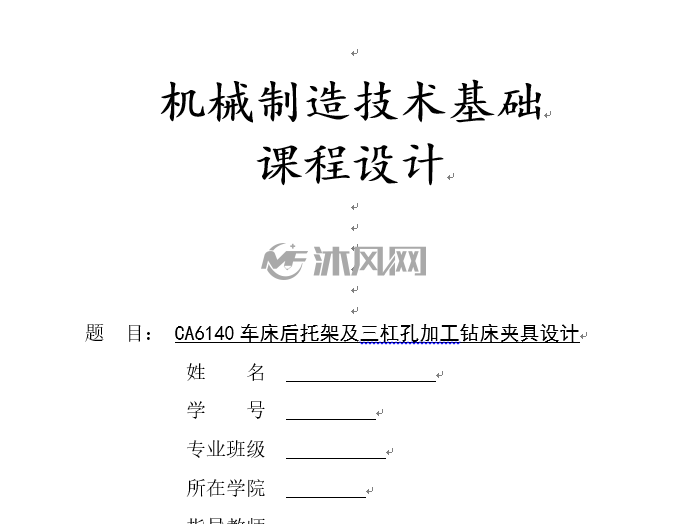

(5/10) 夹具设计说明书

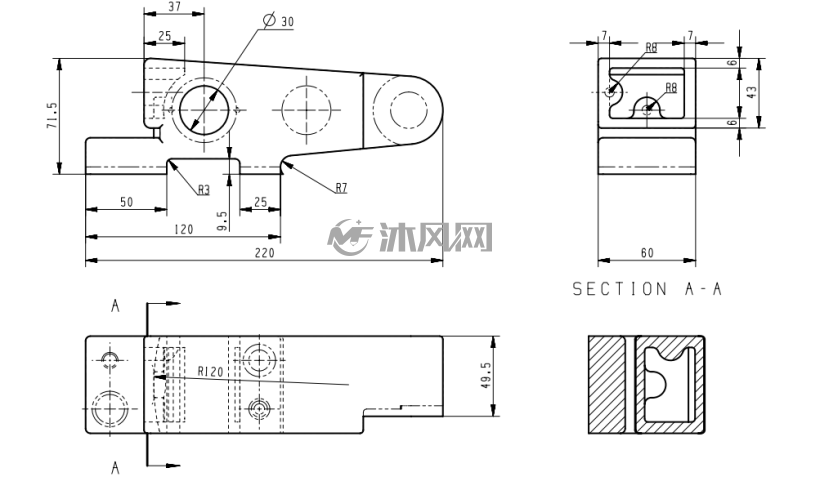

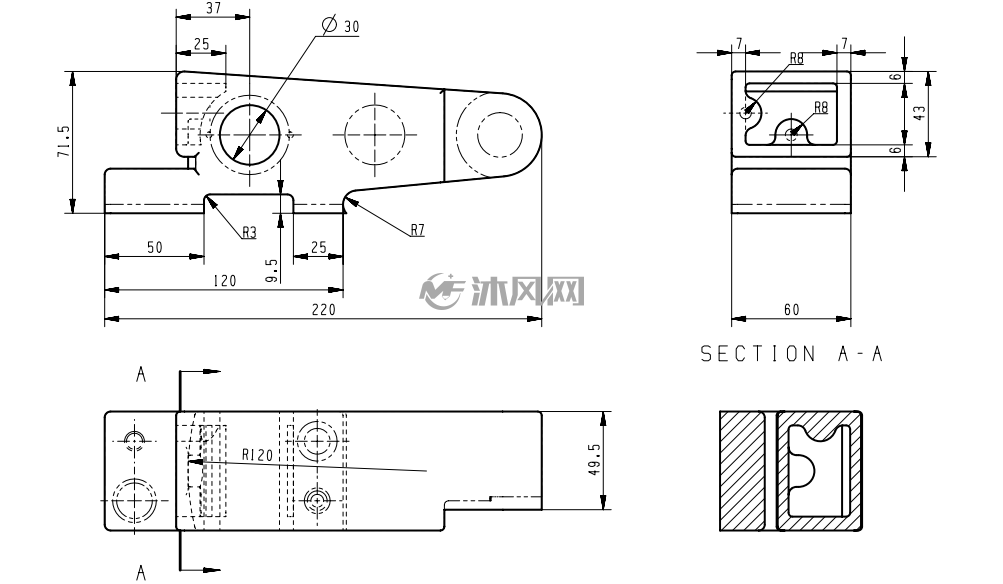

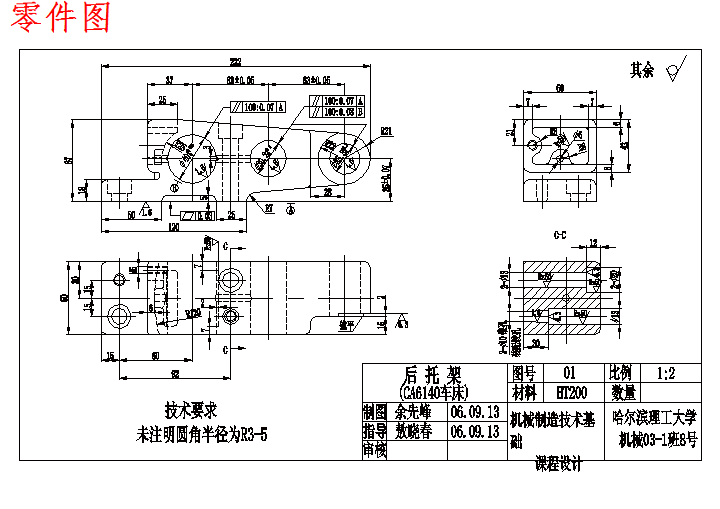

(6/10) 毛坯图

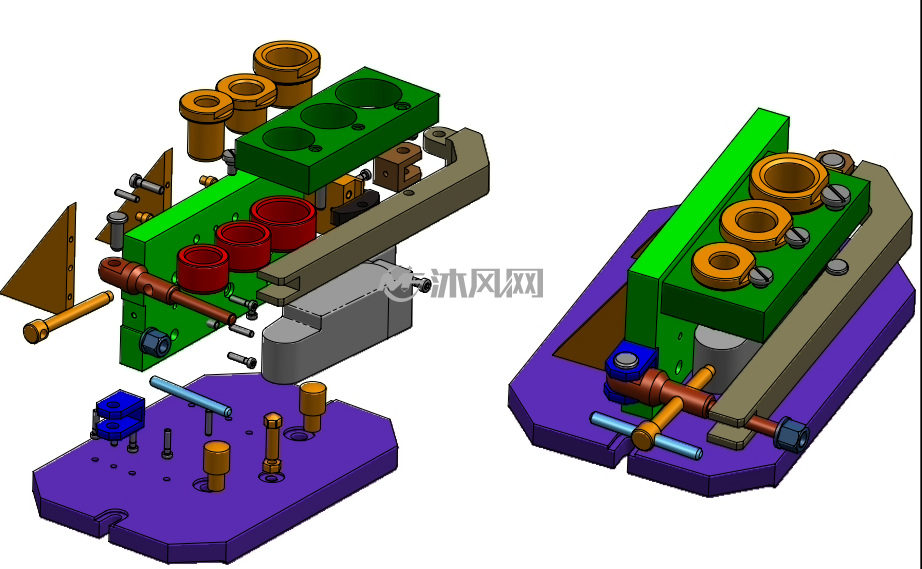

(7/10) 三维爆炸图
(8/10) 三维模型

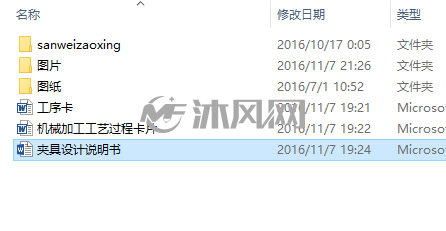

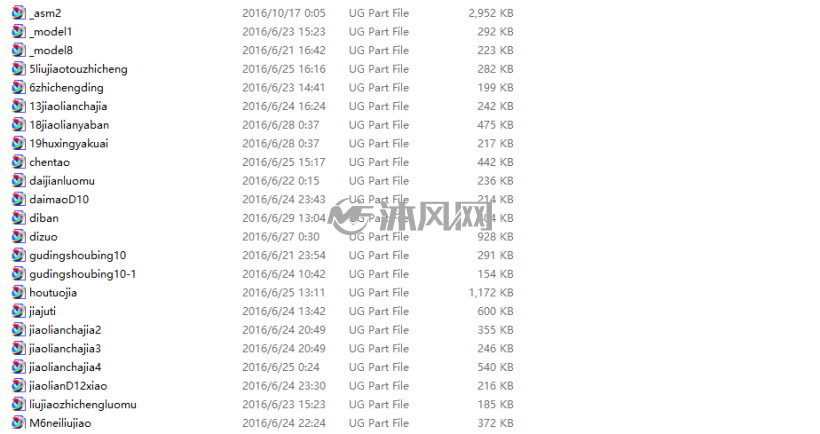

(9/10) 压缩包内容

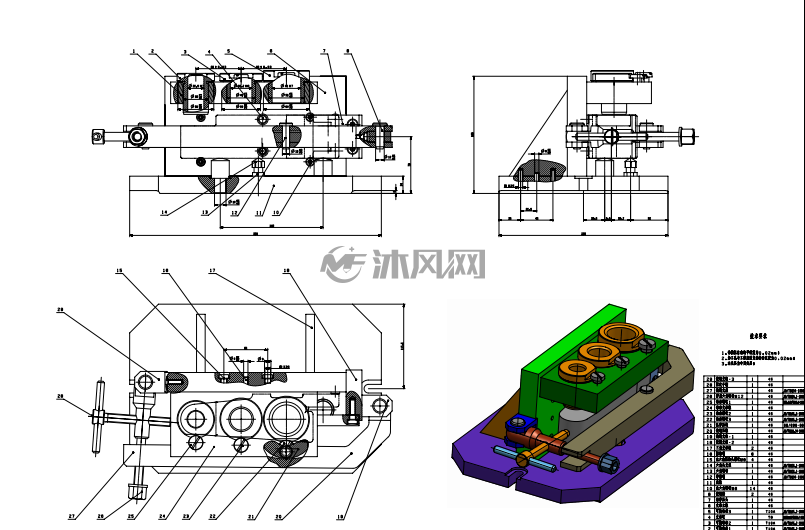

(10/10) 总装图

退出全屏

CA6140机床后托架的是CA6140机床的一个重要零件，因为其零件尺寸较小，结构形状也不是很复杂，但侧面三杠孔和底面的精度要求较高，此外还有顶面的四孔要求加工，但是对精度要求不是很高。后托架上的底面和侧面三杠孔的粗糙度要求都是，所以都要求精加工。其三杠孔的中心线和底平面有平面度的公差要求等。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它的加工是非常关键和重要的。
