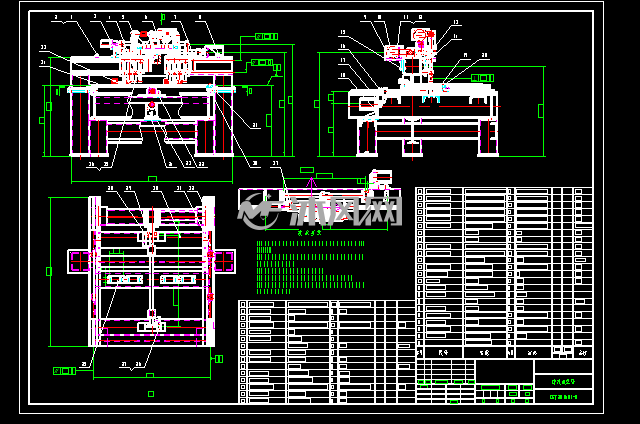

皮革冲孔机总装图

发布时间：2017-04-22 13:11

(1/5)

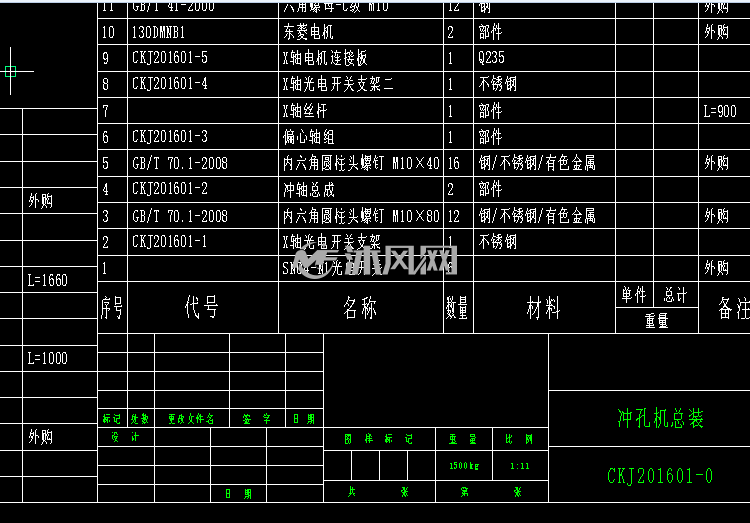

(2/5) 设备明细表

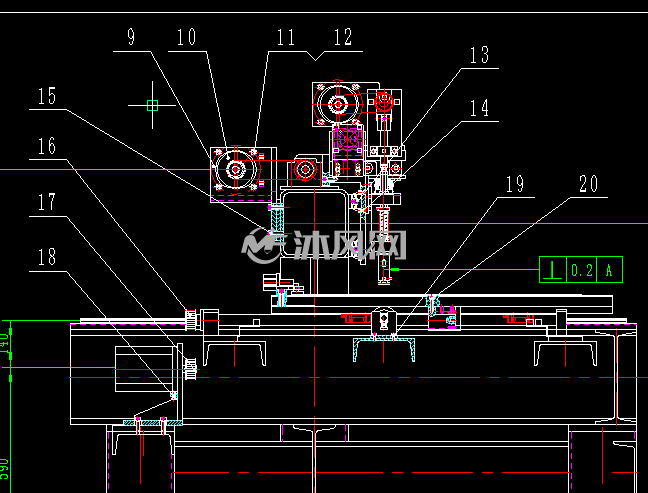

(3/5) x轴电机安装，横梁产用焊接机架

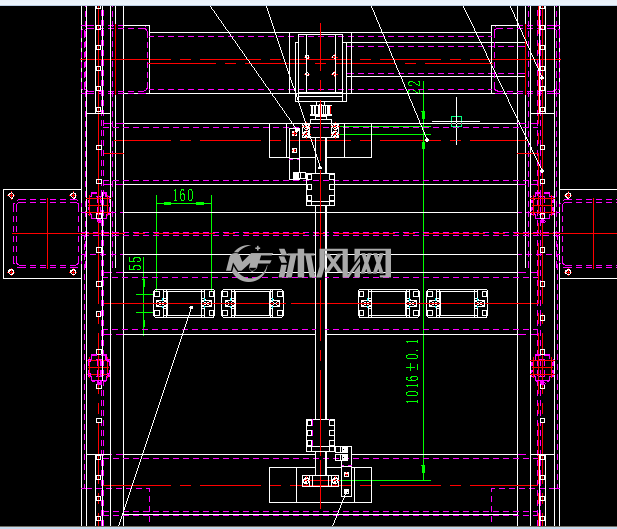

(4/5) Y轴丝杆，及焊接机架总体结构，安装位

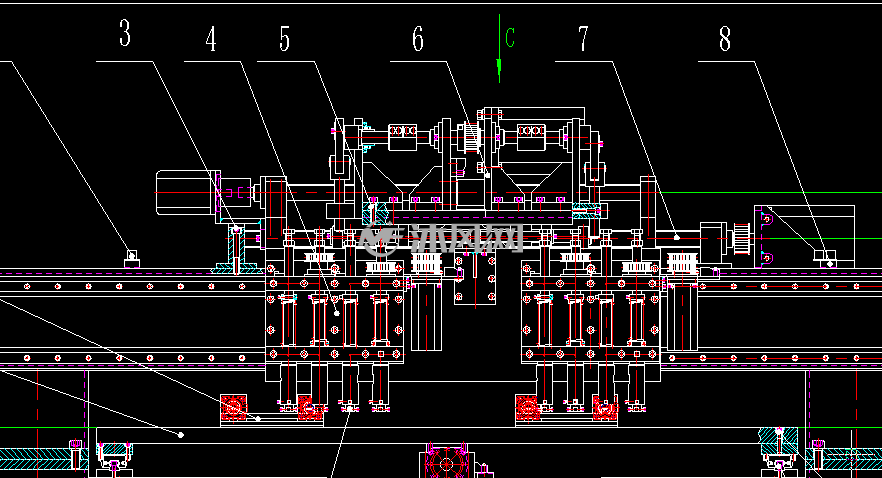

(5/5) 冲轴的总体结构图

退出全屏

数控皮革冲孔机适用于牛羊皮，人造皮，纸张类，鞋面，汽车饰品等的冲孔加工，广泛应用于鞋面，汽车真皮坐垫，箱包等行业的加工，整机产用钢焊接结构，在高速运转过程中，稳定且具有刚性，传动系统主要产用伺服电机驱动滚珠丝杆的方式，皮革冲孔机的主要原理就是机械冲压，利用曲轴旋转半径来达到机械往复循环运动，形成冲压之功能。此图纸可以拆分零件图，进行改动，此设备已实际生产，并在使用中
