五位纸带冲孔与棘轮步进机结构参考
发布时间：2026-10-22 17:21
-
(1/5)

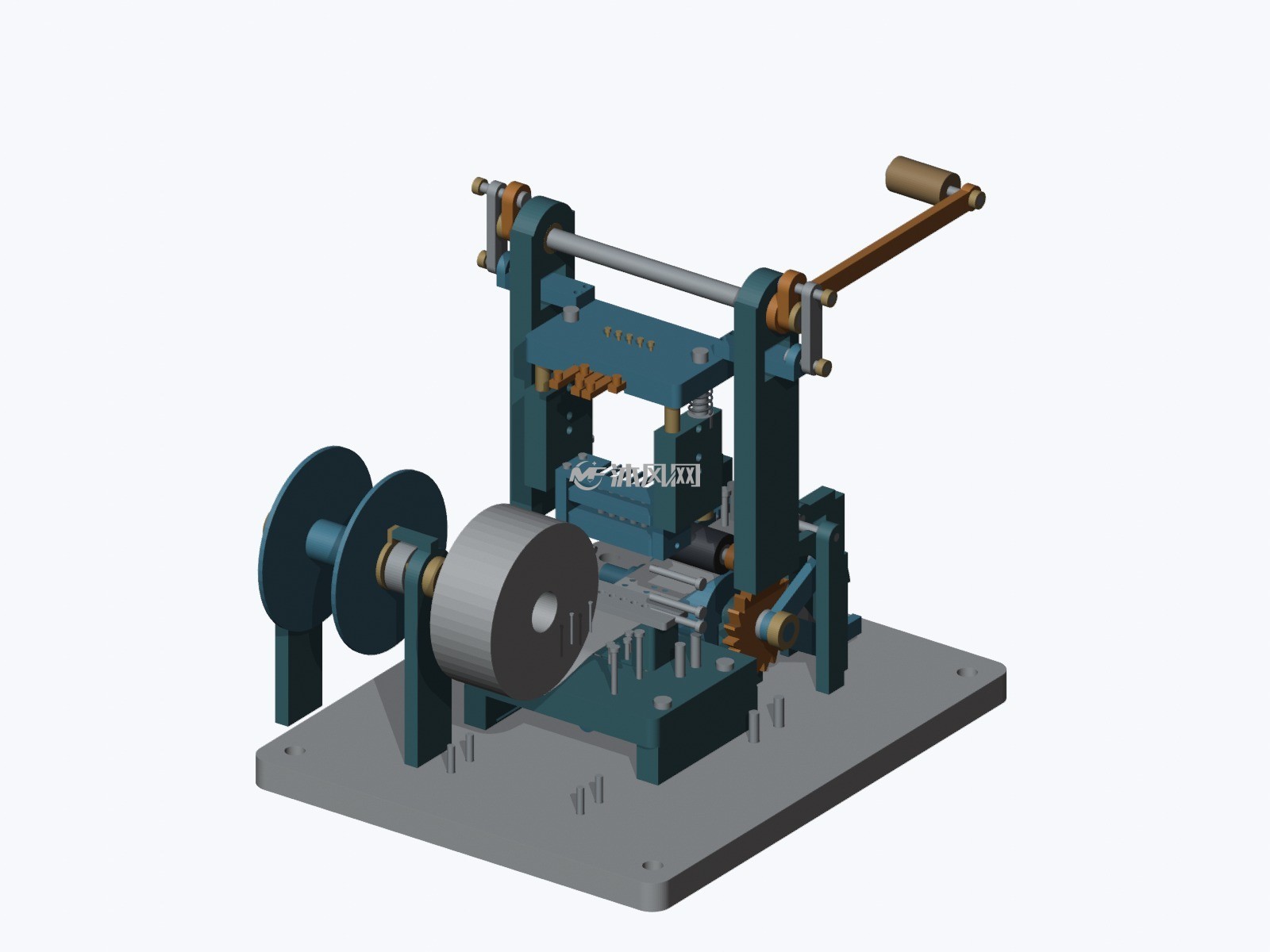

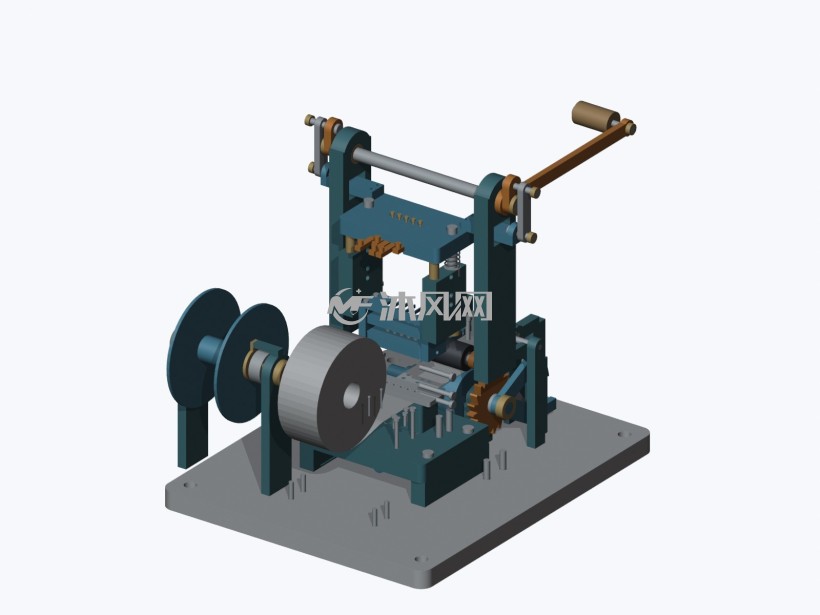

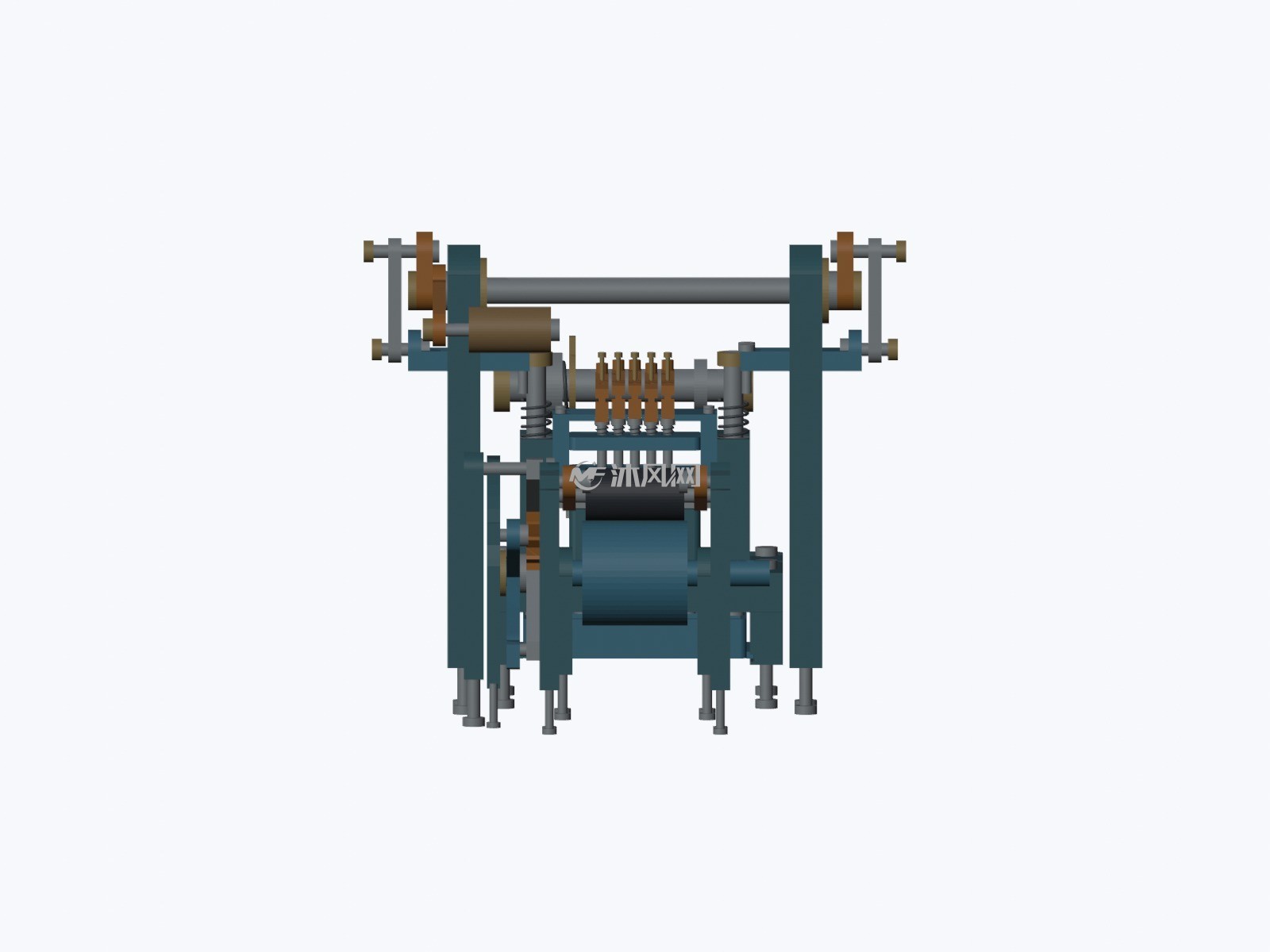

拆分展示
-
(2/5)

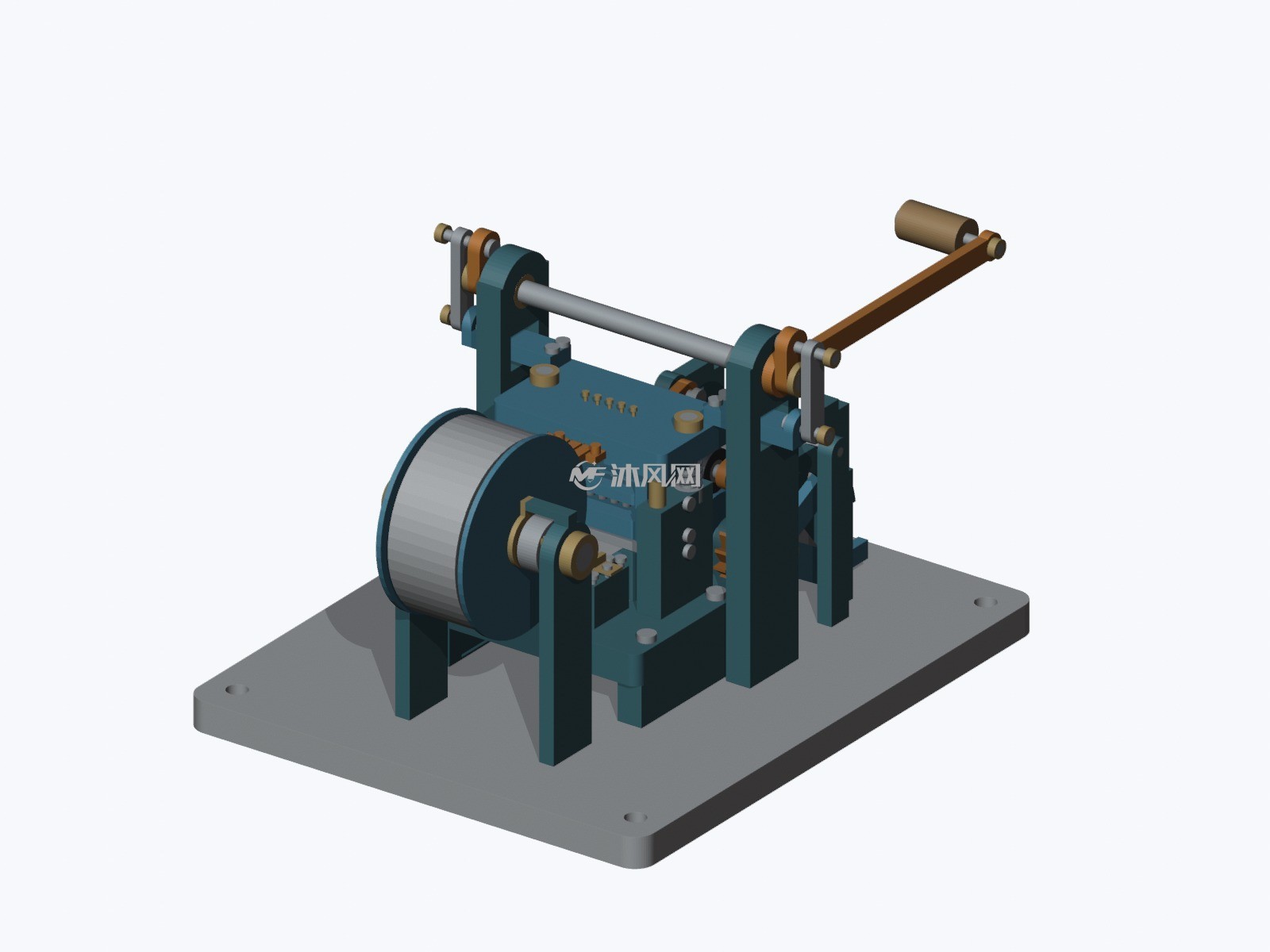

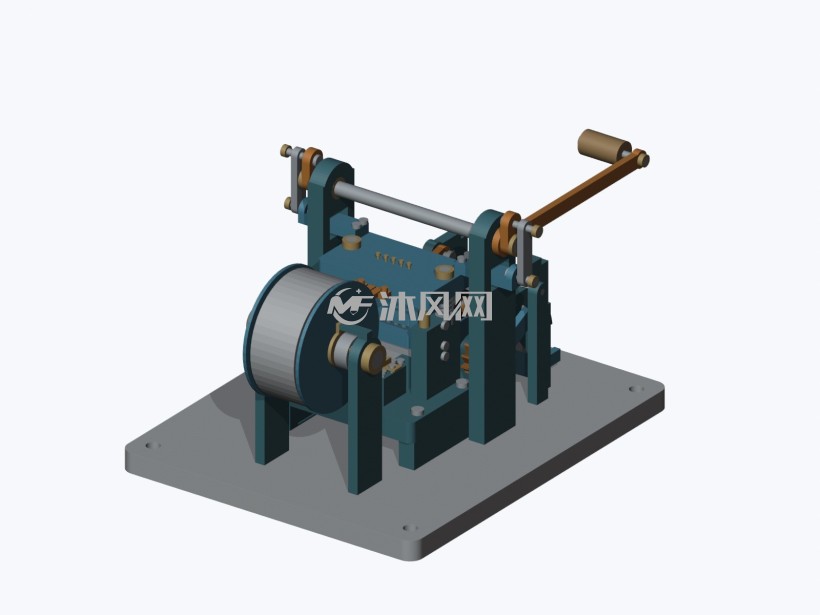

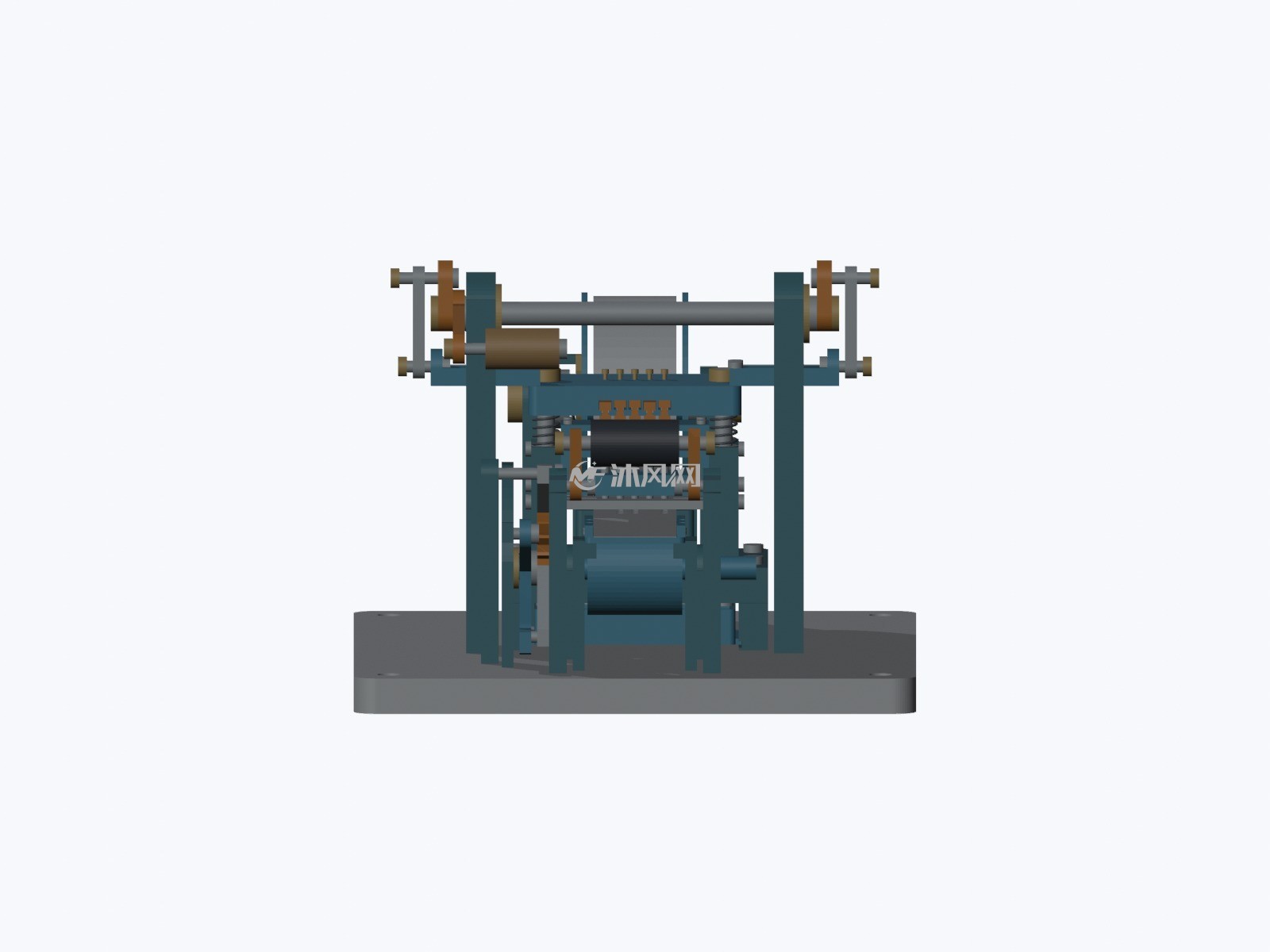

整机结构
-
(3/5)
冲孔与进带内部
-
(4/5)

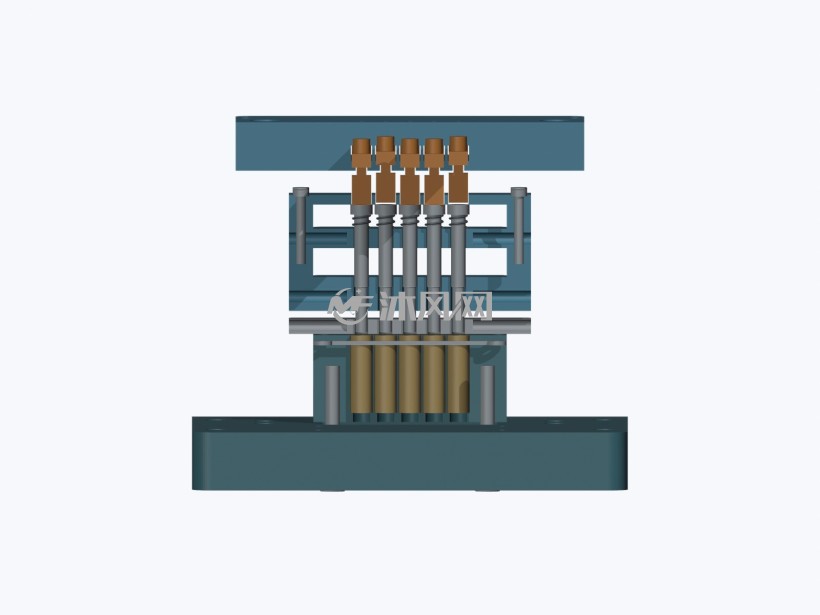

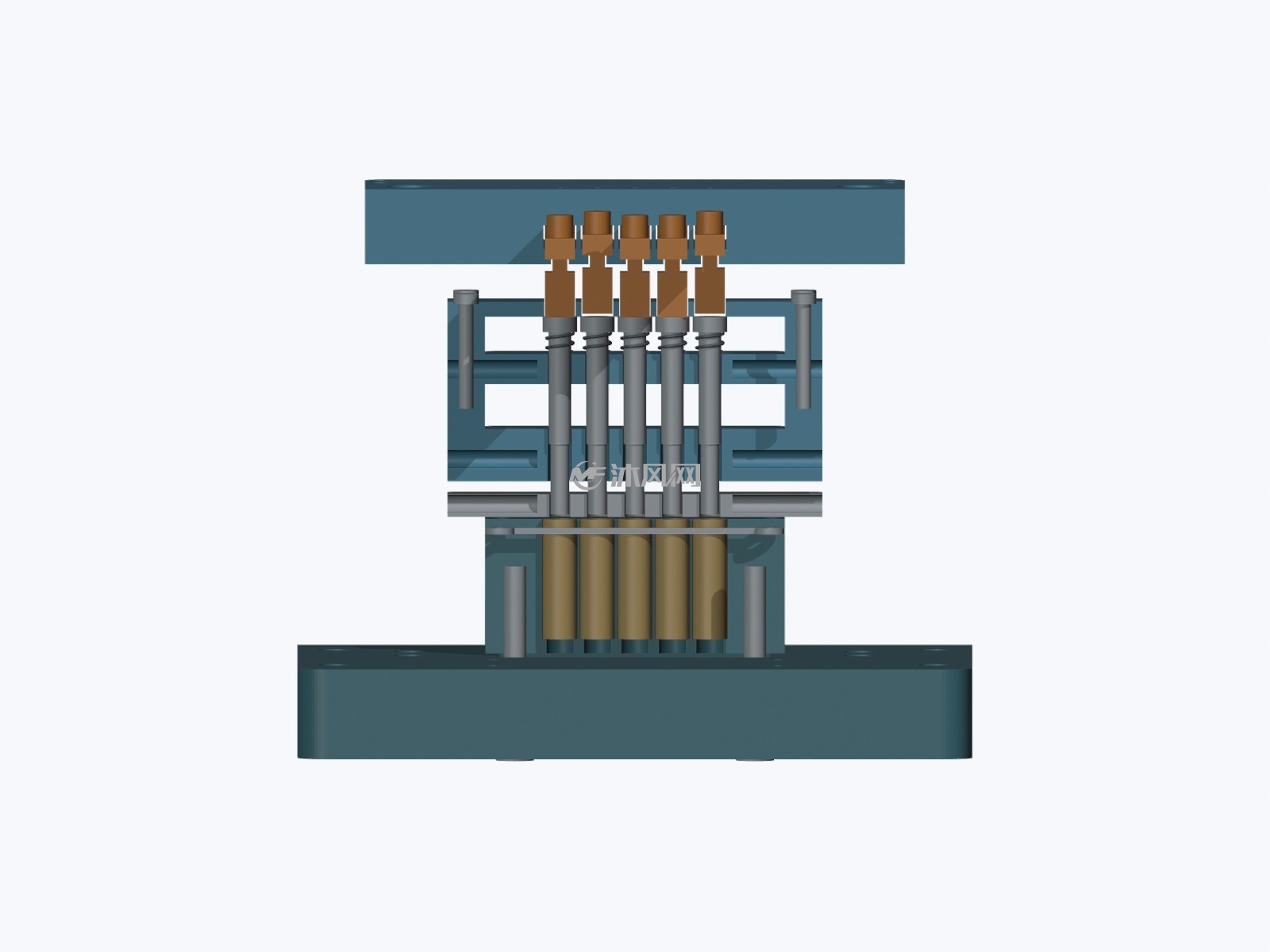

选择冲头及卸料剖视
-
(5/5)
纸带装入状态
五位纸带冲孔与棘轮步进机结构参考描述
包含五位选择滑块及独立冲头、返回簧与可拆顶止桥、凹模/卸料/落屑、双侧曲柄定长连杆压梁、1.5mm压深止挡、20齿手动送料棘轮、供带及出带支承。代表纸带宽28mm厚0.2mm，保存10110码、反码、冲孔与送料状态；标称一齿18度对应5mm进带。选择、压孔、退刀与进带需人工依次进行，代码防错不等于实物自动互锁。纸孔是预设冲后几何，不证明断裂过程、送料摩擦精度、冲孔力或产品性能。
文件包含FreeCAD 1.0 FCStd命名精确实体、STEP交换模型、Python生成源码与参数、BOM及静态PDF尺寸参考。FCStd主要为Part::Feature实体快照，没有完整草图约束/特征历史或原生装配配合求解；不是SolidWorks原生SLDPRT/SLDASM。参数修改依源码重新生成，不等于原生特征树全关联编辑。交付方记录的生成环境为Linux FreeCAD 1.0，Windows和SolidWorks实机重建未验证。本地审核读取保存实体、BOM、STEP与若干保存状态，未运行交付源码重建或证明连续运动。普通螺纹多为有界名义牙体/接收孔表示；静态非关联PDF不是完整制造公差图。尺寸、材料及工况主要为自定设计假设，供机构学习及结构设计参考；不承诺厂家原装替换、生产性能、强度寿命、安全或可直接制造。
