陶瓷插芯自动切边机设计
发布时间：2014-08-15 08:56
-
(1/4)

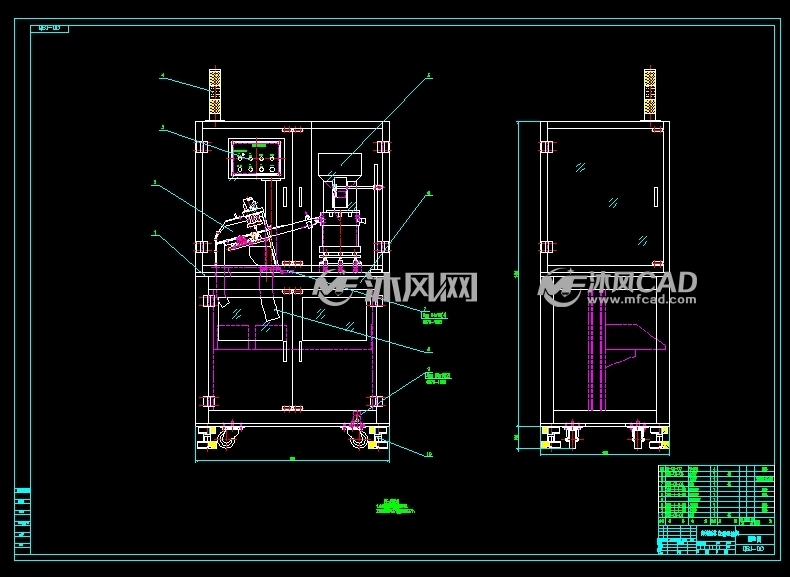

陶瓷插芯自动切边机总装图
-
(2/4)

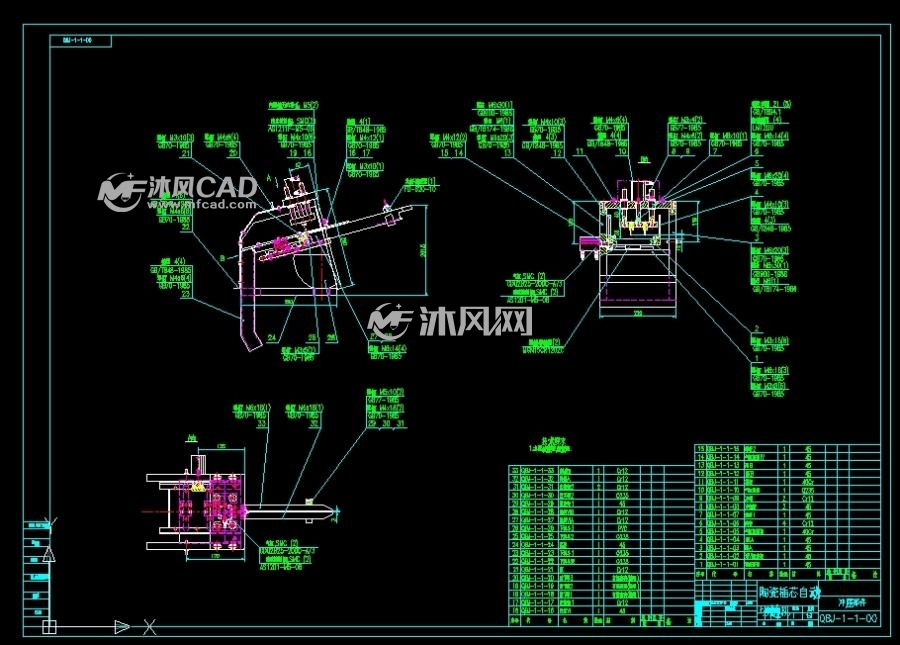

冲压部件
-
(3/4)

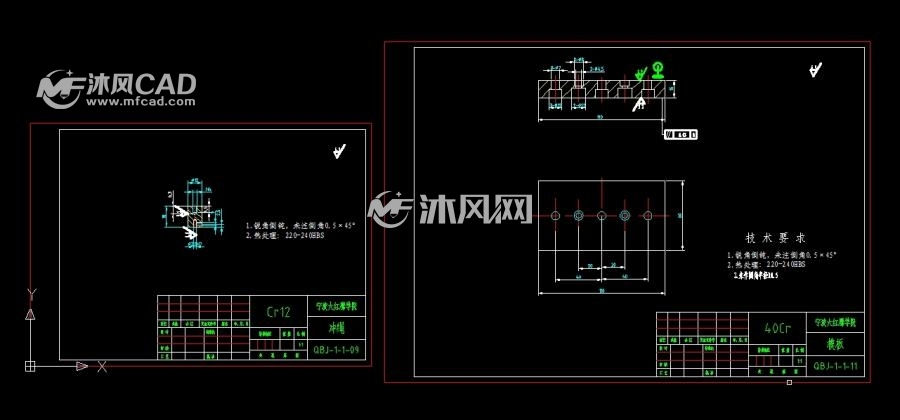

零件图
-
(4/4)

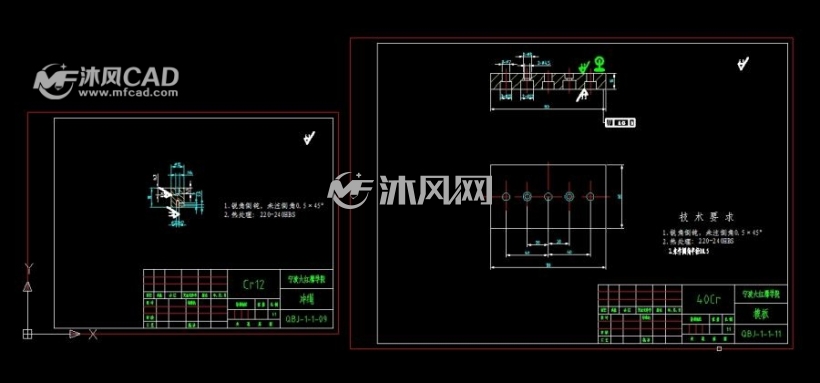

零部件图
陶瓷插芯自动切边机设计描述
陶瓷插芯自动切边机设计
本次设计自动切边机的的工作原理为有料仓库储存大量的毛坯零件，再由接料管一个个在运输管道中排成一线，再由一个气缸带动一个零件到冲压部件下，由第二个气缸带动冲压部件进行冲压，完成后，余边与加工完成零件一起由下料管进到下料仓。整个过程采用先进的PLC自动控制，速度快、精度高、外形美观，杜绝了粉尘的产生及由此造成的原料浪费，大幅降低了劳动强度。
自动切边机包括机架，机架的台板上有导柱。导柱间有上、下模板，下模板呈滑动状套在导柱上，上模板固定在导柱的上端。下模板上面有下垫板和下切模，上模板下面有上垫板和上切模及下料板。上模板上有气缸，该气缸的活塞杆端部朝上并与横担相固连。气缸的左、右两边有拉杆，该两拉杆的上端固定在横担的两端，下端固定在下模板的左、右两边。后边的导柱之后有托料架，前边的导柱之前有牵引装置。工作时，牵引装置、气缸与前道运输工序之间的匹配，均按设计程序由可编程序控制器进行自动控制。本实用新型劳动强度低、定位准确，安全、可避免伤手事故的发生。
陶瓷插芯自动切边机设计附件

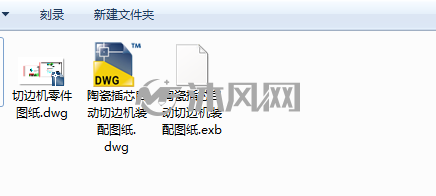

陶瓷插芯自动切边机设计相关图纸
