机床左支座图纸
发布时间：2015-01-20 11:21
-
(3d预览) 机床左支座图纸
-
(1/3)

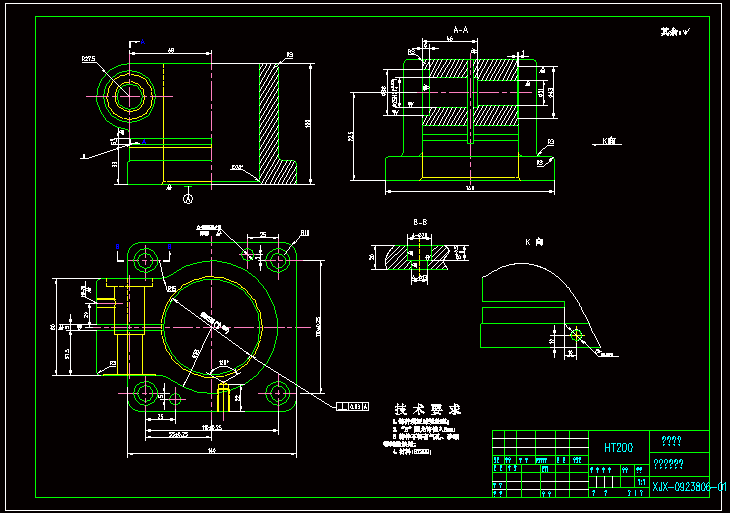

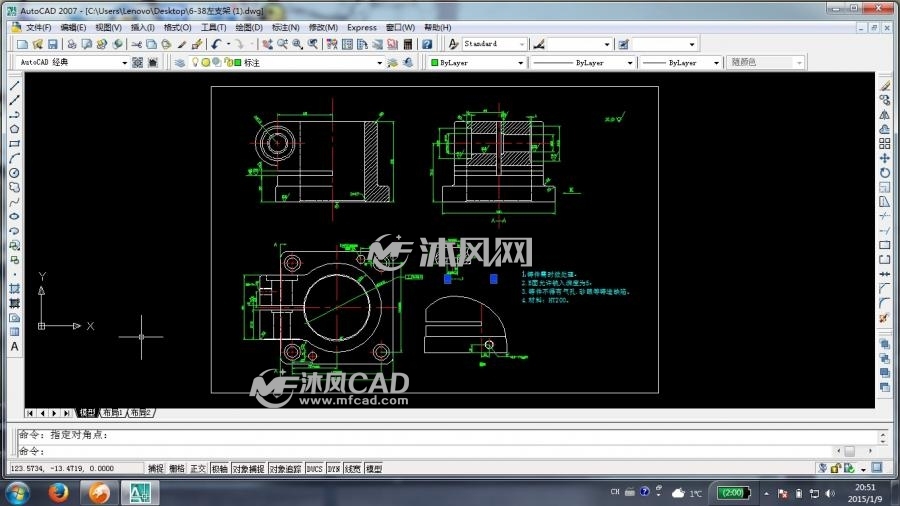

三视图全部视图
-
(2/3)

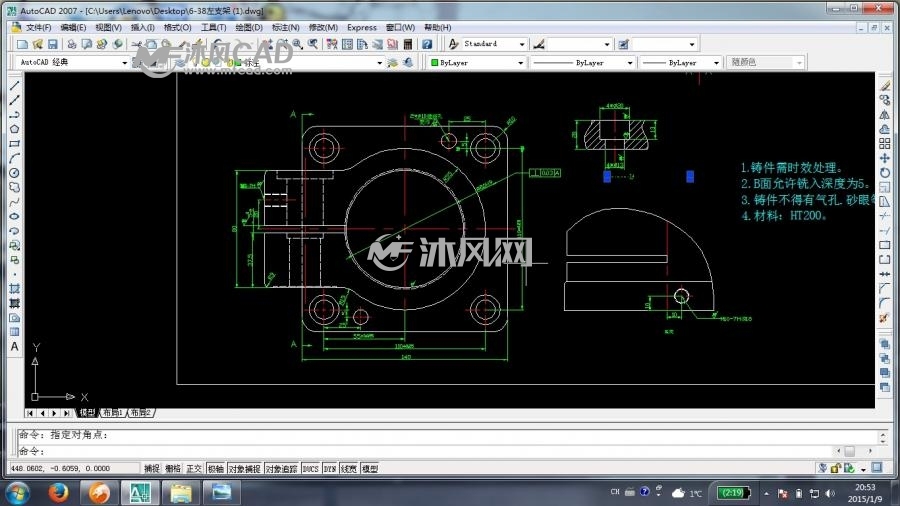

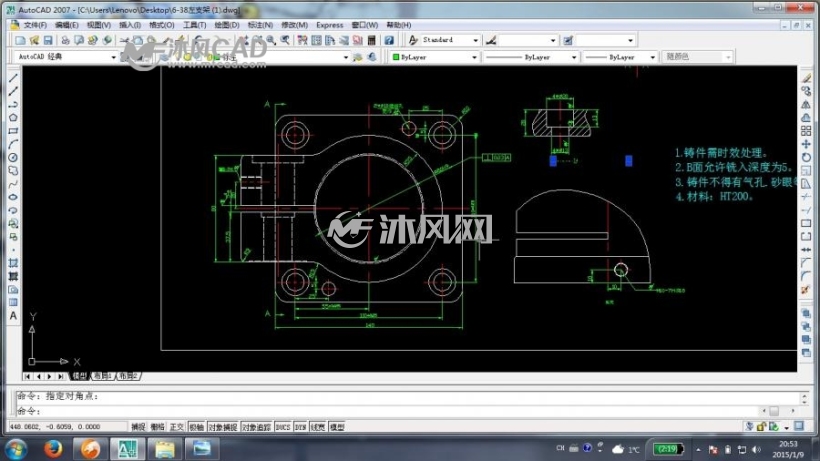

三视图部分视图
-
(3/3)

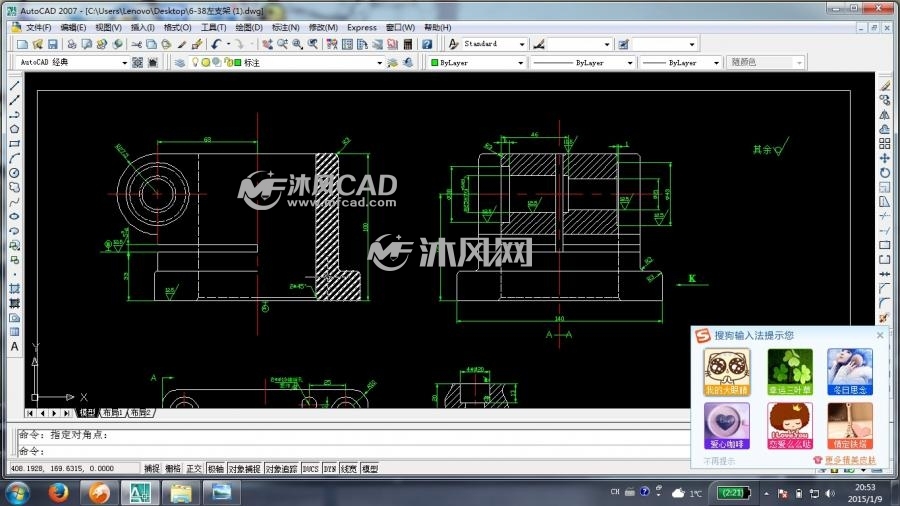

三视图细节
机床左支座图纸描述
课程设计 左支座三视图 机械制造技术基础课程设计指南 P302 图6-38 左支座零件的机械加工工艺规程及夹具设计 以Ø80H9(087 .00内孔为中心的加工表面：这一组加工表面包括:Ø80H9(087 .00mm孔的 大端面以及大端的内圆倒角，四个Ø13mm的底座通孔和四个Ø20的沉头螺栓孔,以及两个Ø10的锥销孔,螺纹M8-H7的底孔以及尺寸为5(02)mm的槽，主要加工表面为Ø80H9(087 .00mm，其 中Ø80H9(087 .00mm的大端端面对Ø80H9(087 .00mm孔的轴心线有垂直度要求为0.03mm。 二、以Ø25H7(25 .00mm的孔加工中心的表面：这一组加工表面包括Ø21mm的通孔和Ø38 的沉头螺栓孔以及Ø43的沉头孔,螺纹M10-7H的底孔以及尺寸为5(mm的横槽，主要加工表面为Ø25H7(25 .00mm。 由上述分析可知，对于以上两组加工表面,可以先加工其中一组，然后再借助于专用夹具加工另一组加工表面，并且保证其位置精度。
