四方工件车削装置

发布时间：2026-08-13 11:11
退出全屏

四方工件车削装置描述

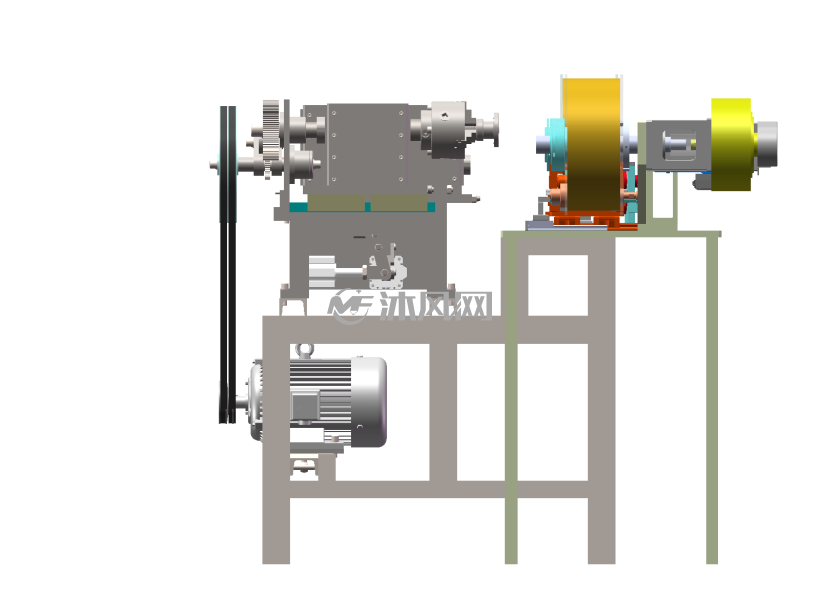

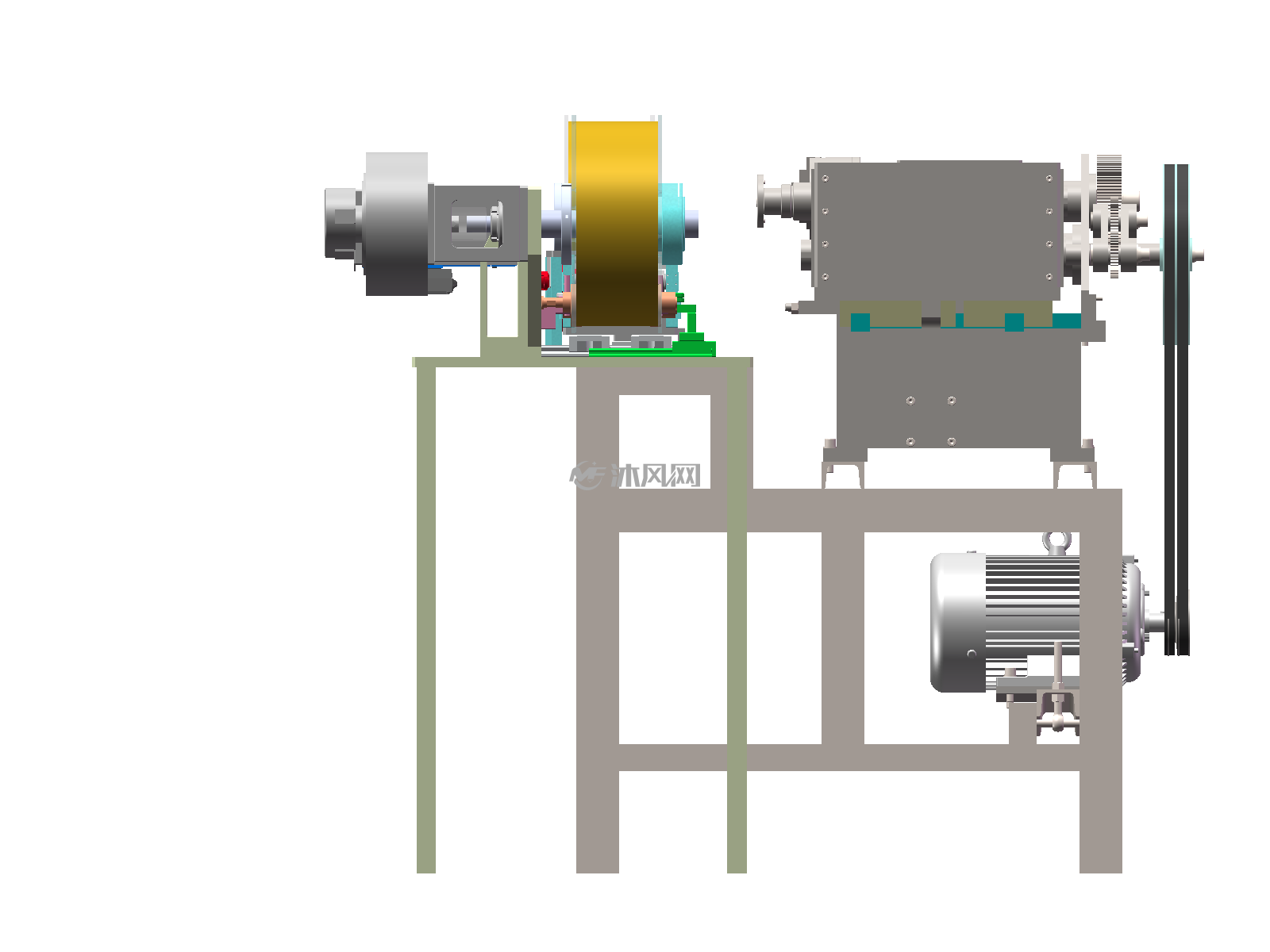

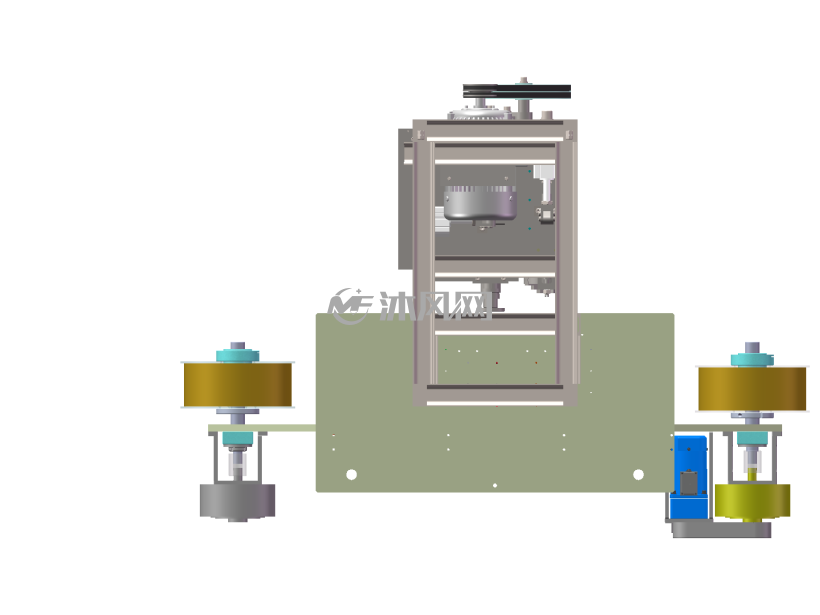

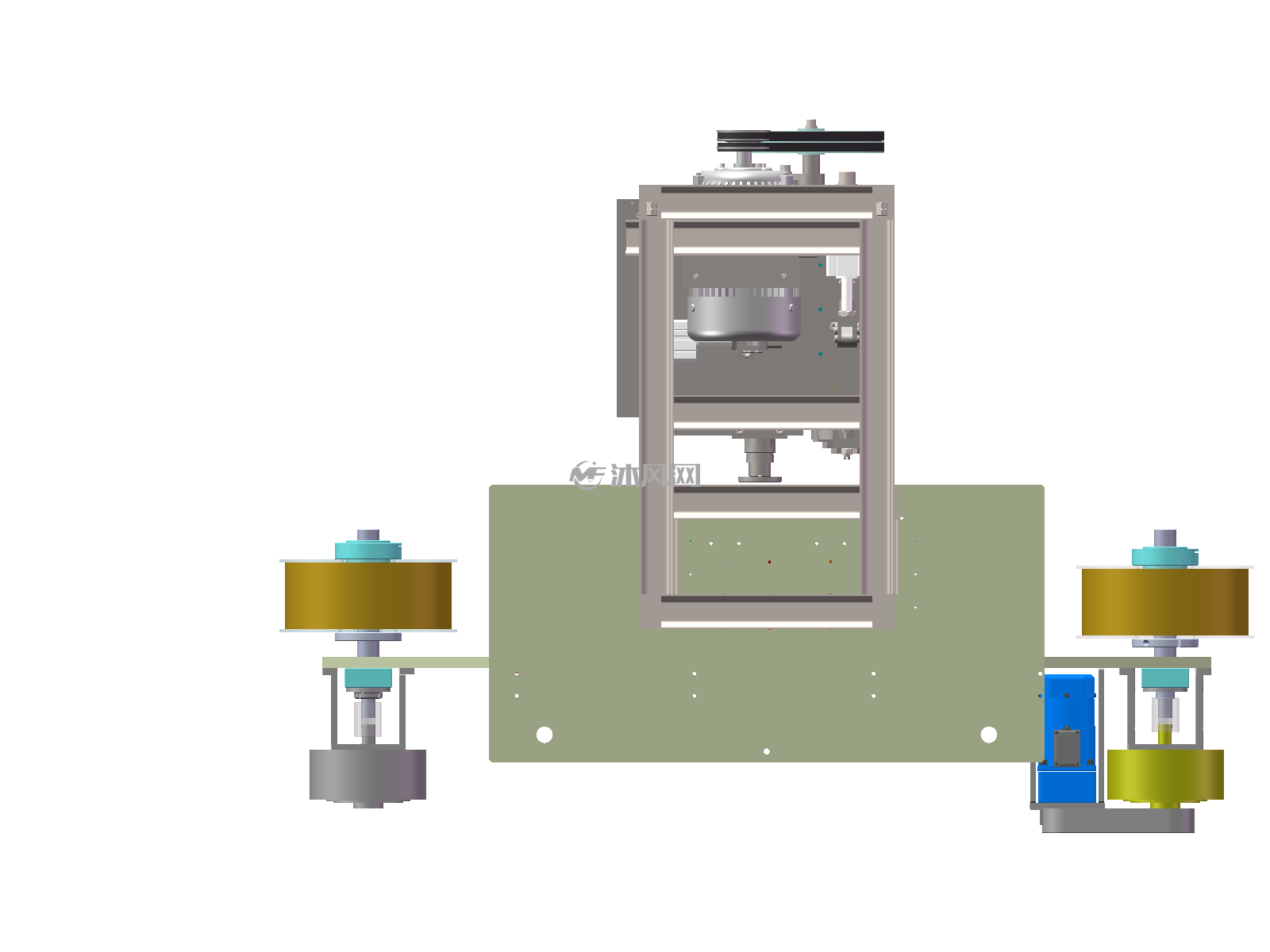

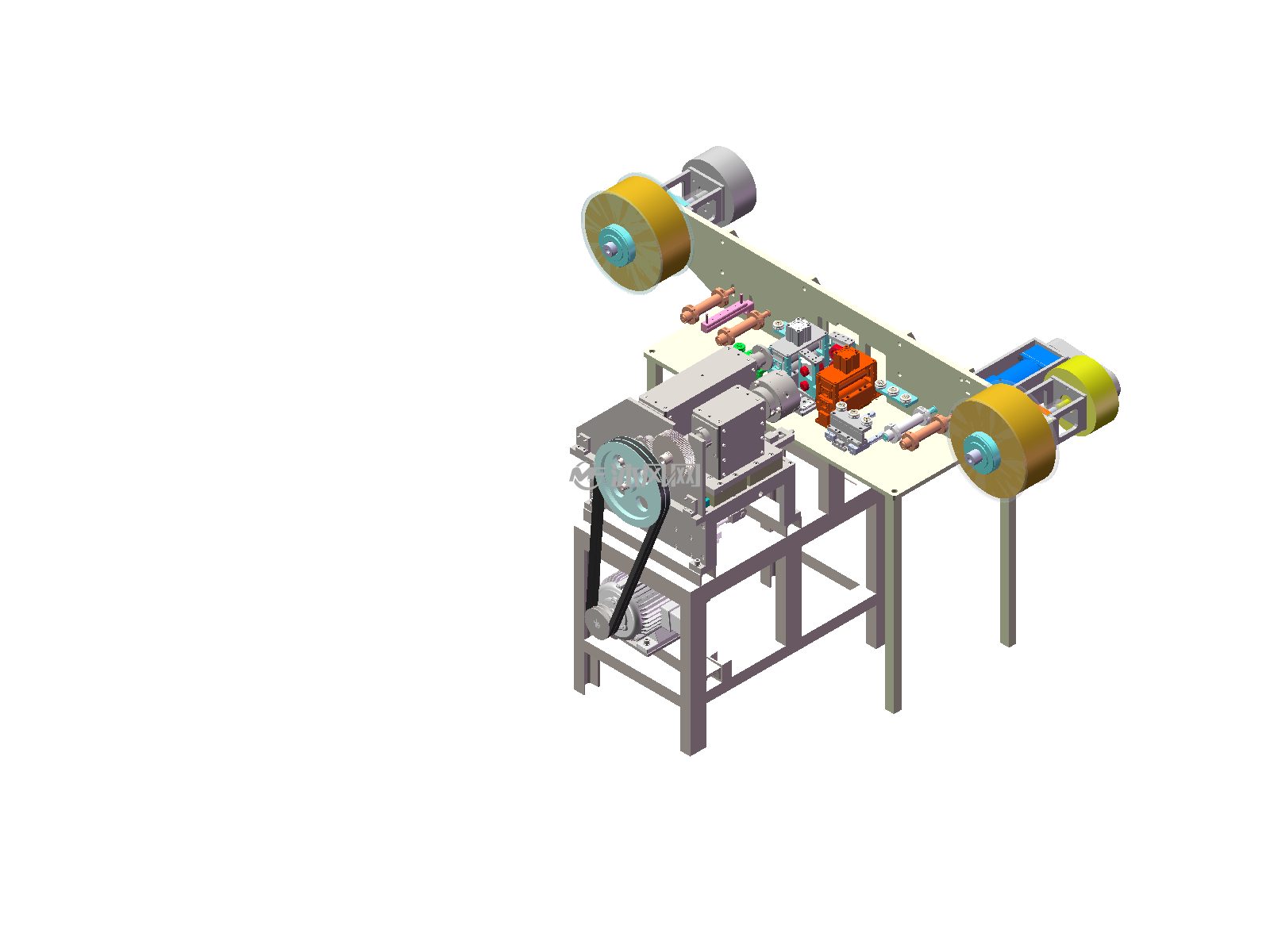

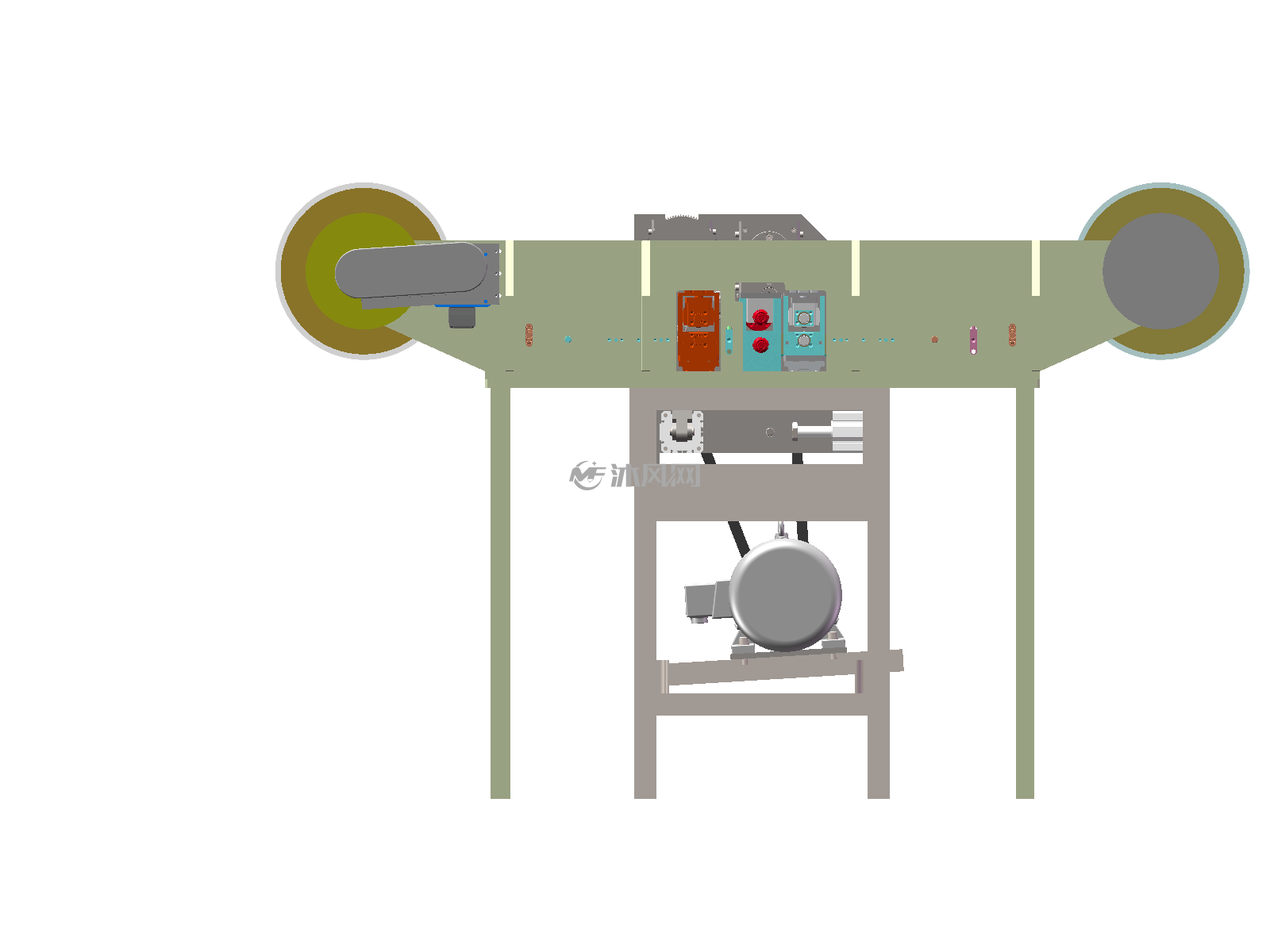

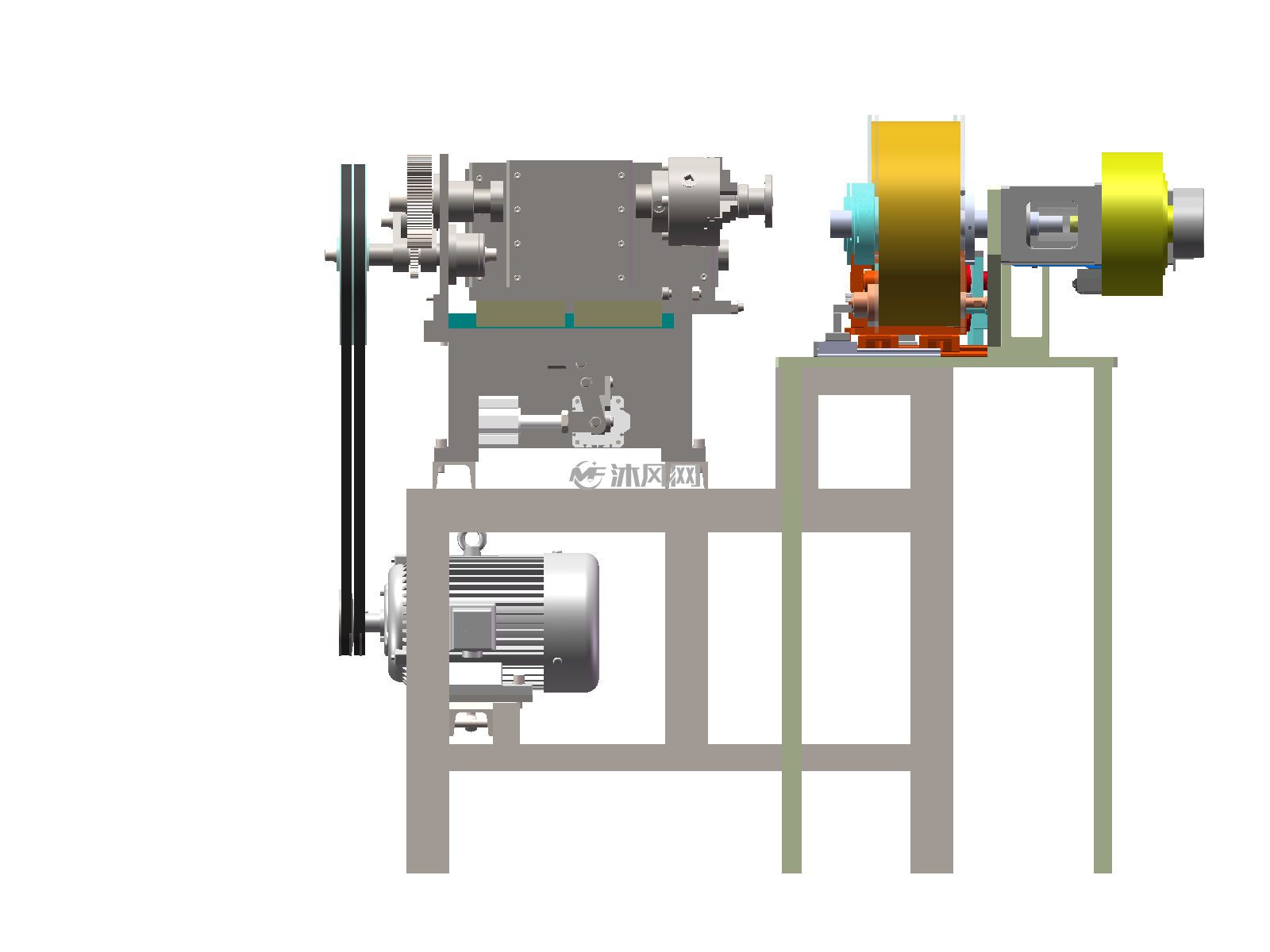

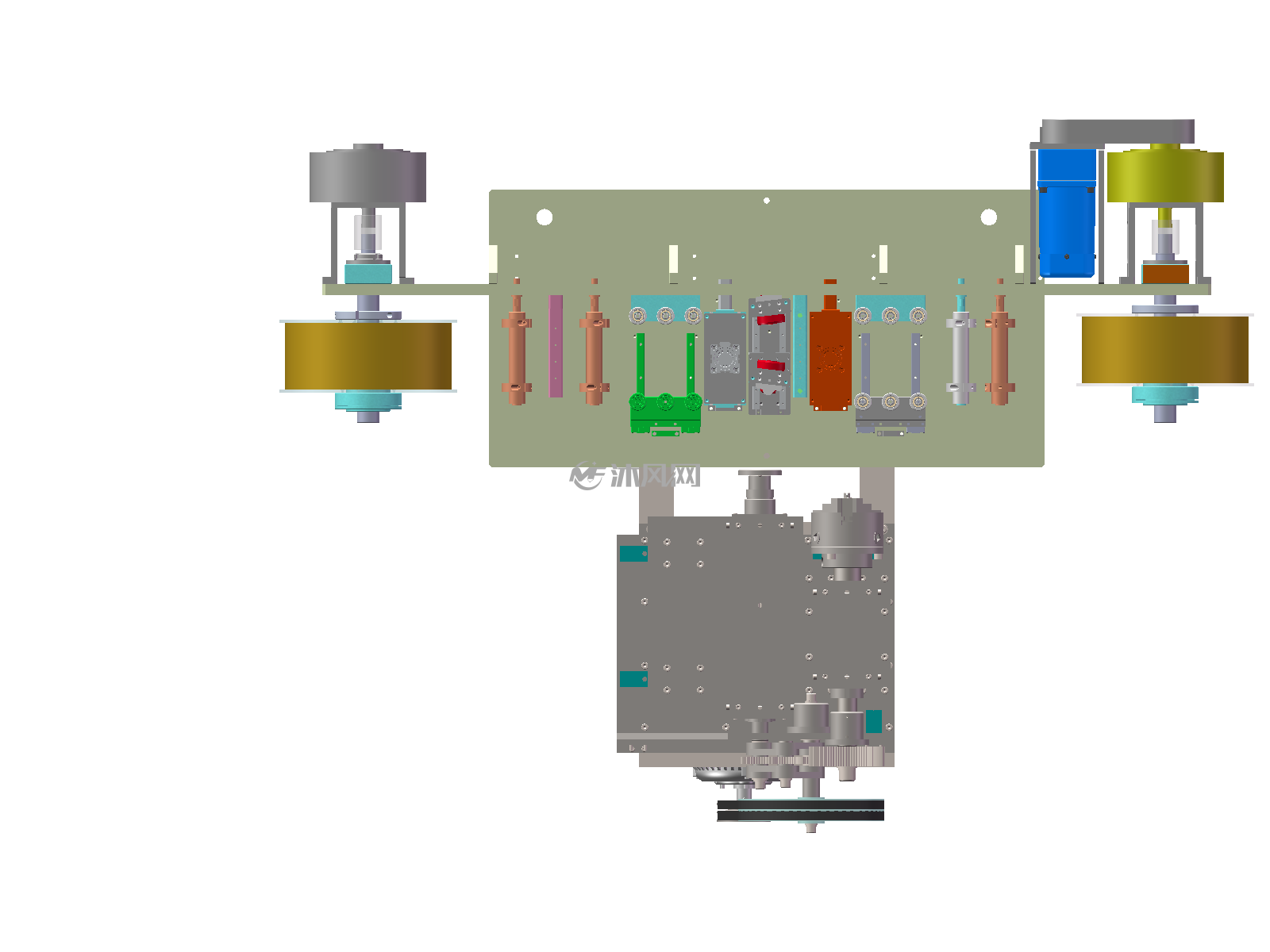

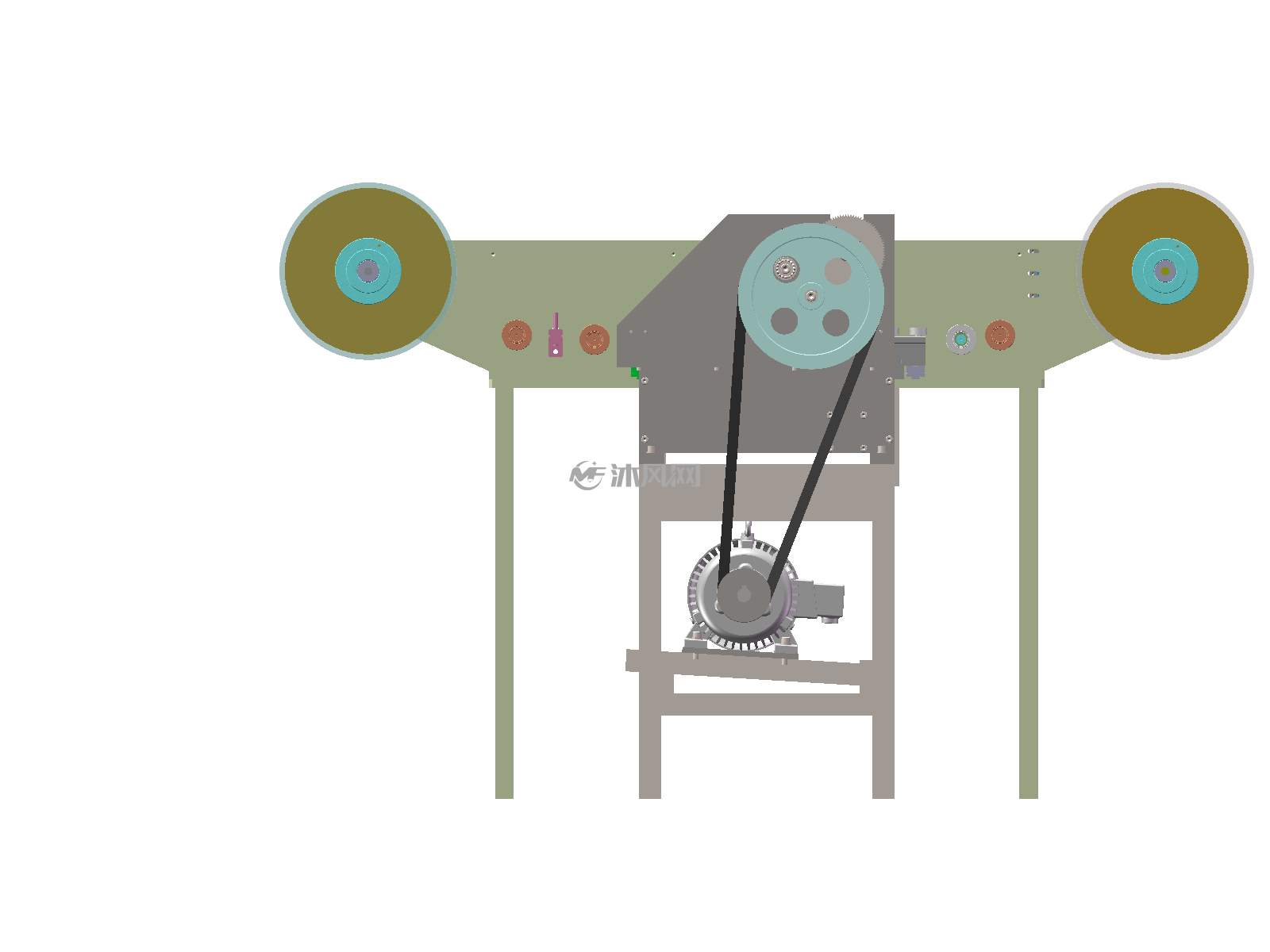

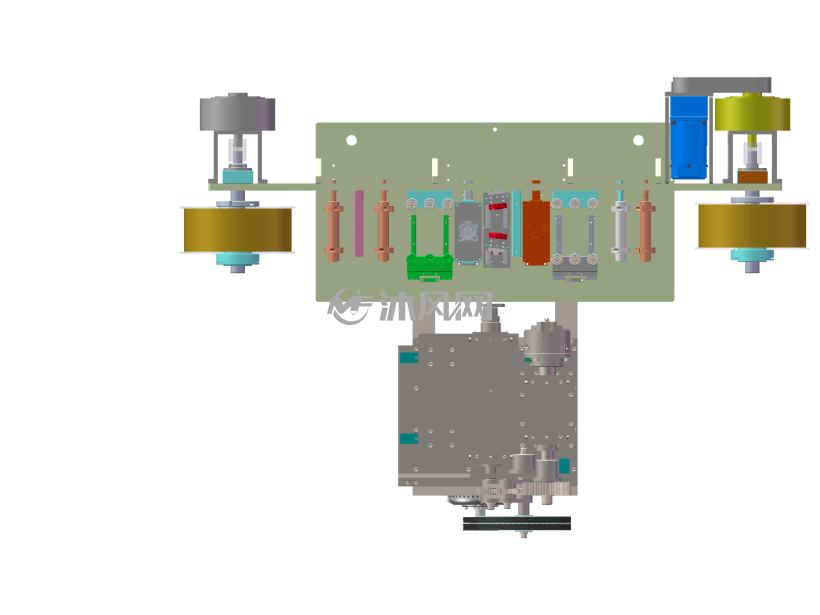

该装置主要由机架、机台、车头箱、拖板、刀头箱及齿轮箱等核心部件构成。结构上包含三相异步电动机驱动齿轮箱，通过齿轮传动带动刀头箱内的刀头进行切削；三爪卡盘用于夹持工件固定于机台；HGH30HA 直线导轨支撑拖板实现纵向移动；JD63X50 气缸提供辅助动力。工作流程为：启动电机带动齿轮箱旋转，驱动刀头箱内刀具转动；操作者通过三爪卡盘装夹四方工件；拖板沿直线导轨移动至指定位置，配合旋转刀具对工件进行车削加工，完成四方工件的成型作业。欢迎大家下载学习。

四方工件车削装置附件

下载之前，如有问题，请 [发表咨询]

四方工件车削装置相关图纸

图纸ID: 1967161
文件大小：11.07MB
图纸版本：Solidworks2016
图纸格式：stp
所需积分：288沐风币
发布时间：2026-08-13 11:11
图纸参数：可编辑无参数
图纸分类： 车床
软件分类：
Solidworks Solidworks2016
