方块插销机动力与传动系统

发布时间：2026-08-30 11:21

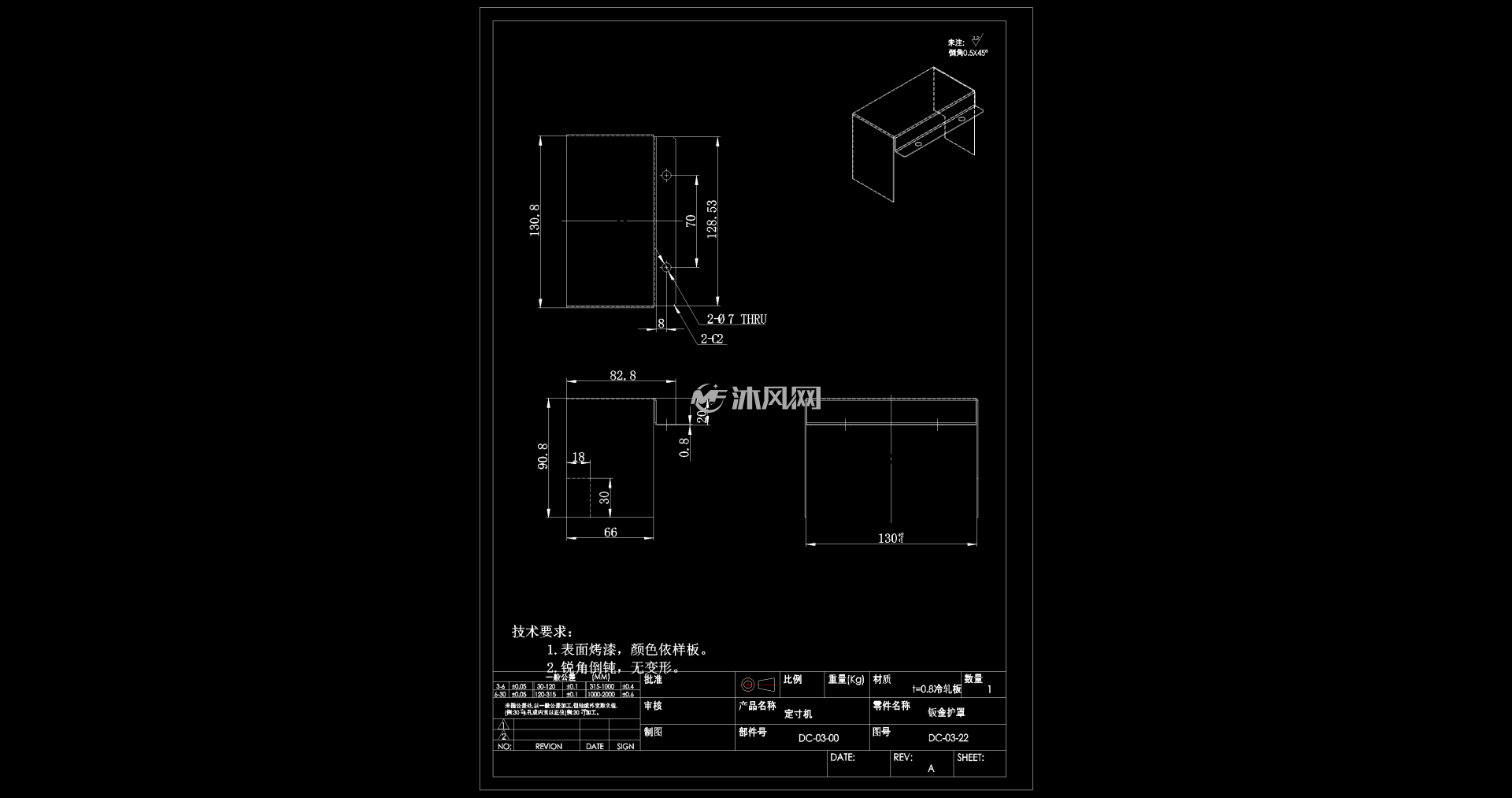

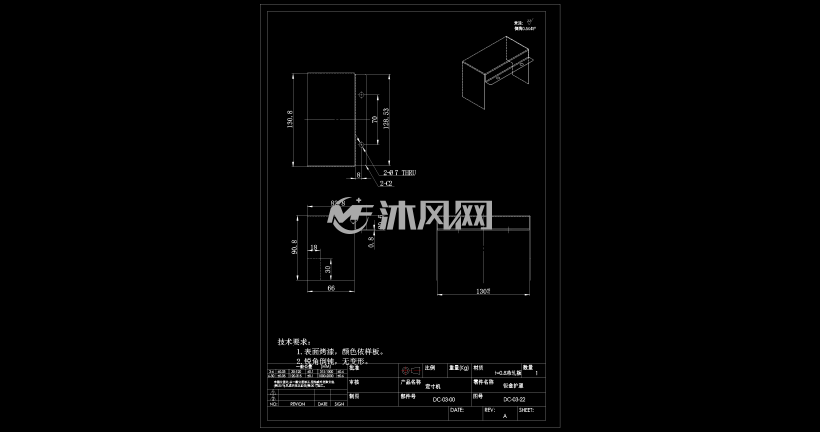

(1/4) 钣金护罩

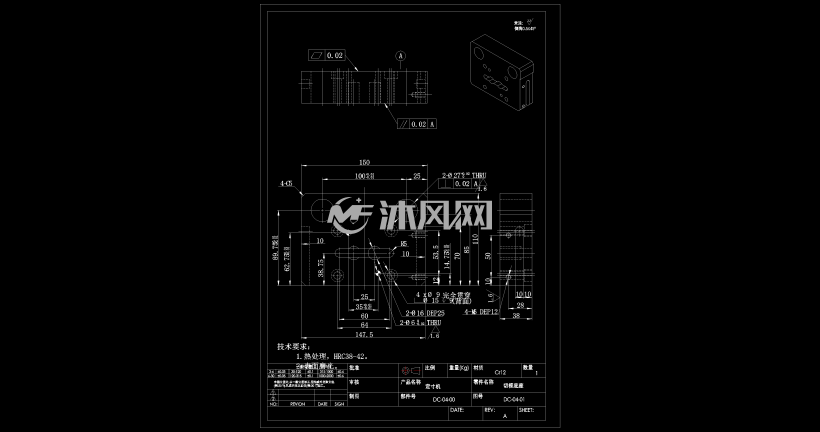

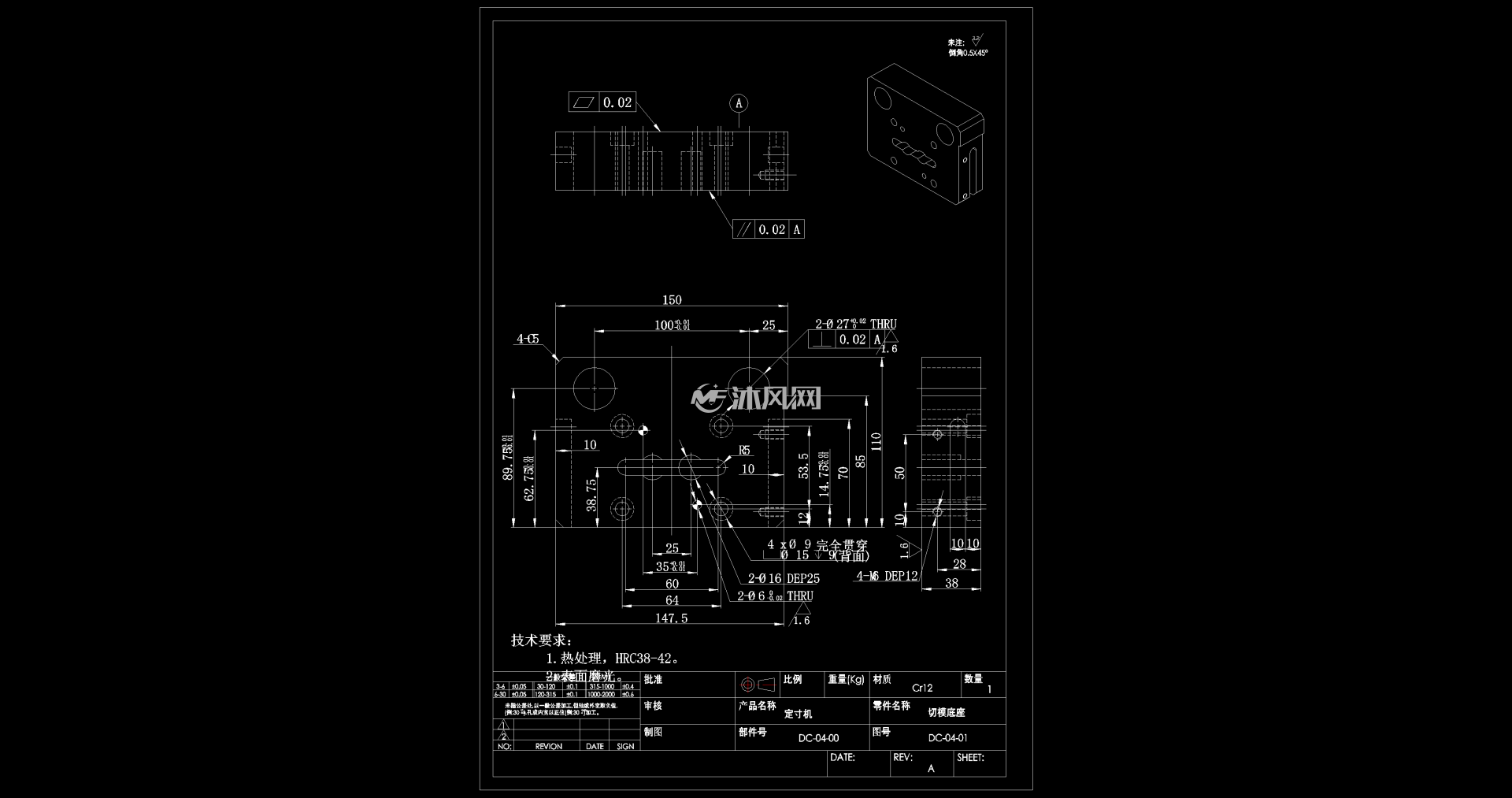

(2/4) 切模底座

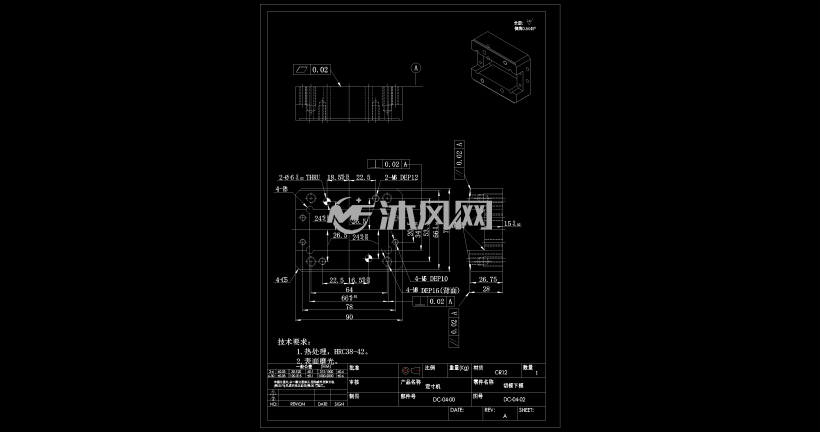

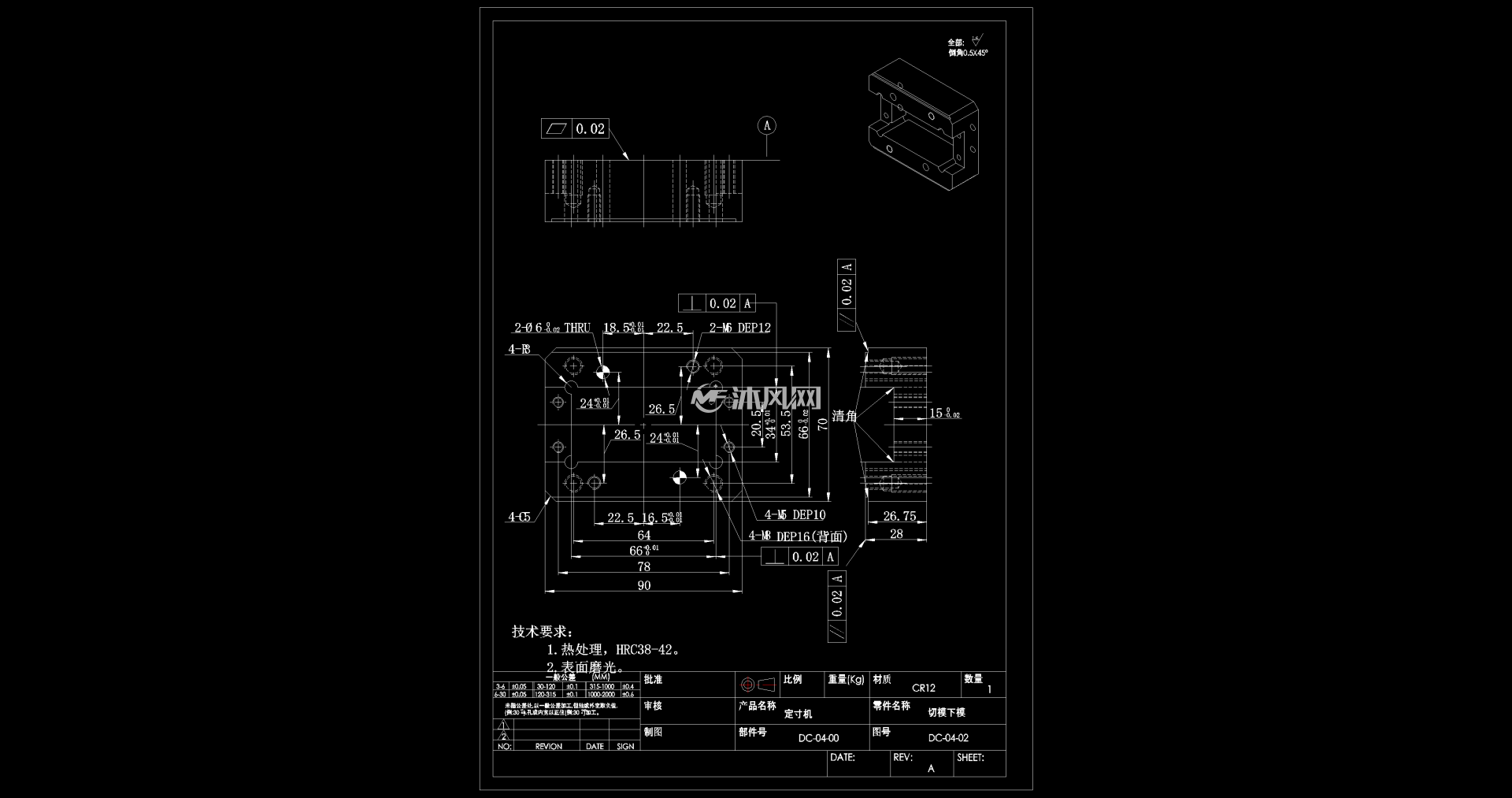

(3/4) 切模下模

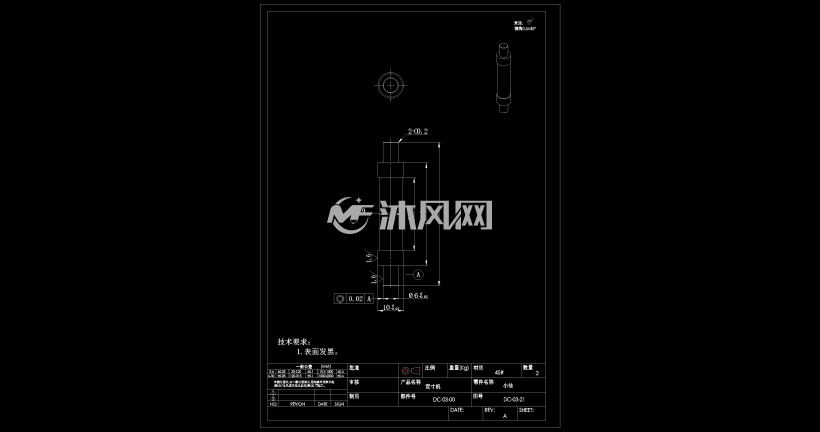

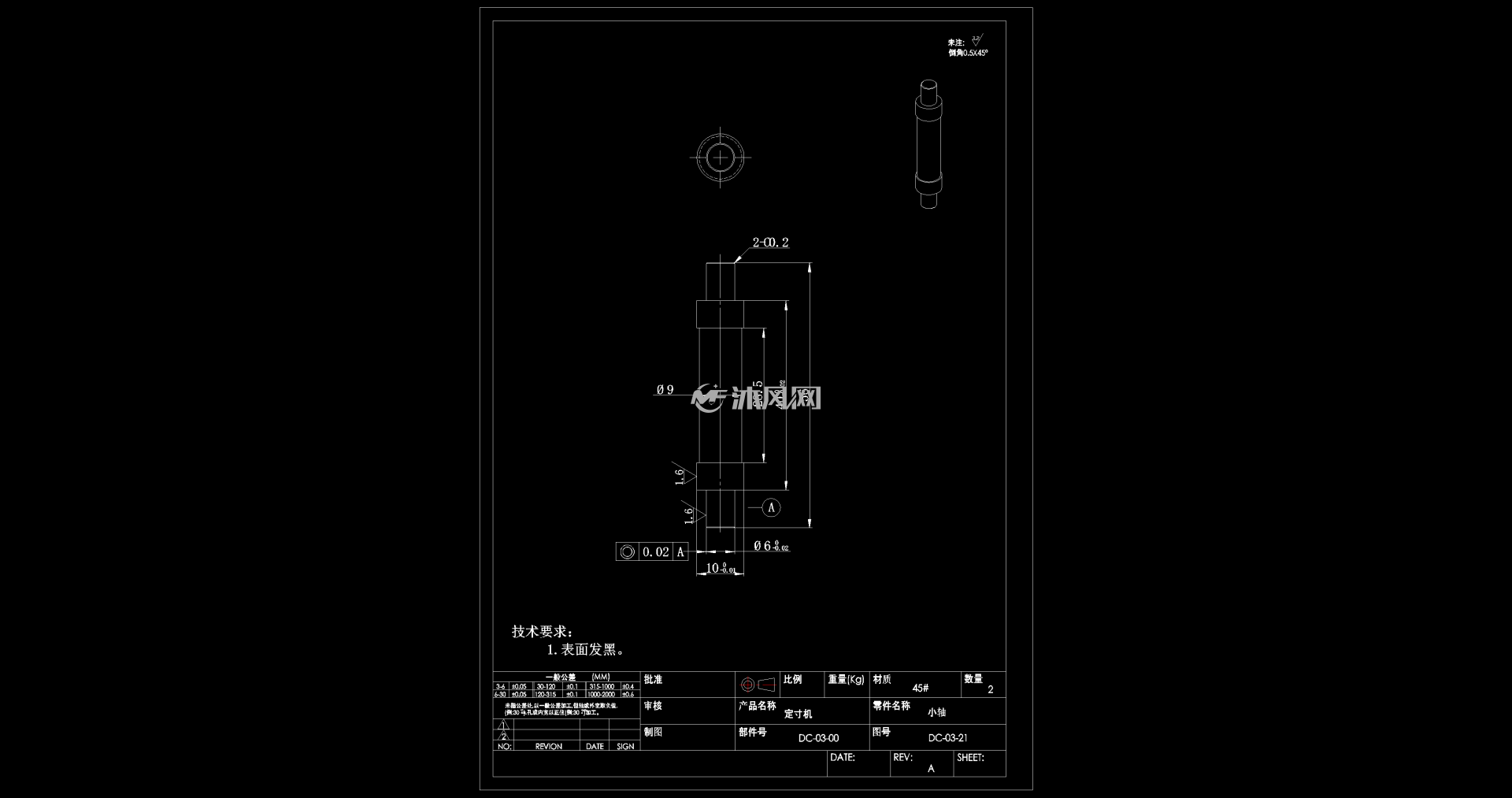

(4/4) 小轴

方块插销机的动力与传动系统是其实现高精度自动化装配的核心，它通过整合电力、气动及精密机械传动，将动力转化为对拉链方块和插销的精确压固、打眼等复杂作业。在动力源层面，设备通常由多个**驱动电机**提供原始动力，例如，压固打眼驱动电机负责为压固和打眼工序提供核心动力，而独立的牵引驱动电机则专门用于精确控制拉链带的牵引输送。此外，系统中还大量集成了**驱动气缸**，用以实现夹持、推送、切换等辅助动作。从电机输出到最终动作的执行，依赖于一套精密的机械传动网络。以压固打眼机构为例，**压固打眼驱动电机**的动力输出轴直接驱动**压固打眼驱动转轴**旋转。这个旋转运动通过**压固驱动摆臂**和**打眼驱动摆臂**等组件，被转化为**压固升降架**和**打眼升降架**的垂直往复运动。最终，通过精密的连杆机构，驱动**方块压固顶块**和**插销压固顶块**等执行部件完成下压动作。在拉链带的输送环节，**牵引驱动电机**的动力则通过**牵引驱动轮**、**牵引传动带**和**牵引导轮**等元件组成的带传动系统，实现对链带的平稳牵引。此外，系统还包含**主轴驱动滑块部件**，其通过**主轴**旋转，带动**主轴偏心销**驱动**上滑块**沿滑槽滑动，从而控制选冲等动作。除了电机驱动的机械传动，**气动系统**也扮演着不可或缺的角色。大量的**驱动气缸**被用于执行各种辅助动作，例如，**推送驱动气缸**用于驱动夹爪推送方块或插销；**压固切换气缸**和**打眼切换气缸**则用于在方块和插销的不同加工模式间进行切换；**勾针气缸**用于驱动勾针完成定位。这些气缸的动作通常由**电磁阀**精确控制，并与主传动系统协同工作，共同完成方块和插销的精确安装与加工。

图纸中包含的文件
