单刀双伺服精车机
发布时间：2020-04-22 17:52
-
(1/4)

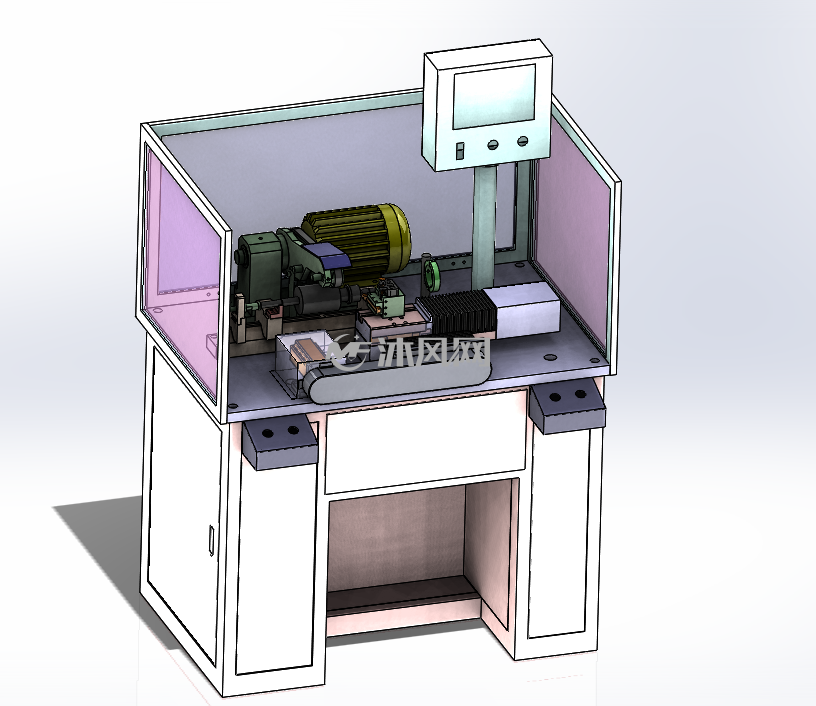

单刀双伺服精车机
-
(2/4)

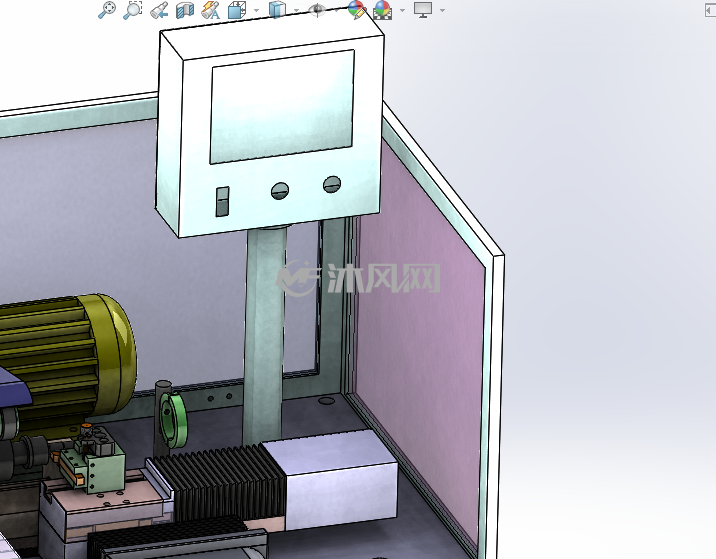

单刀双伺服精车机人机
-
(3/4)

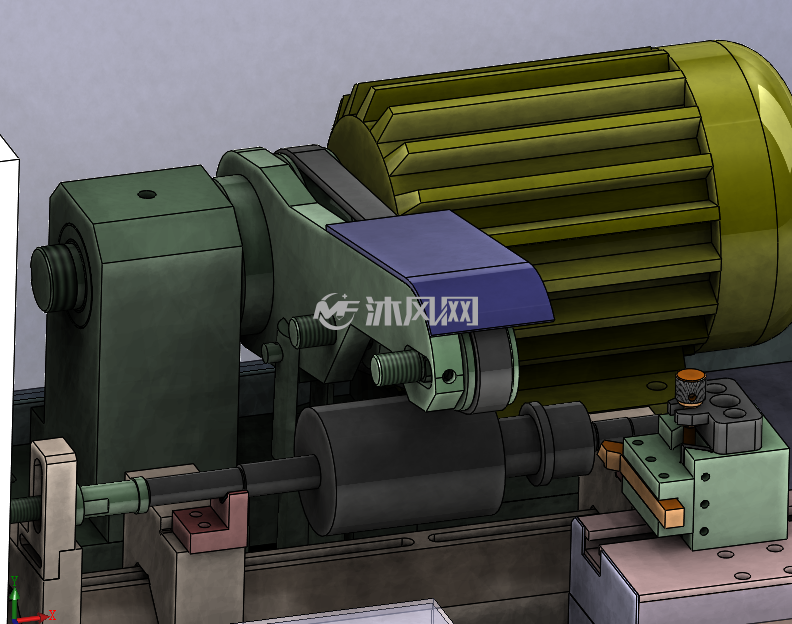

单刀双伺服精车机压臂
-
(4/4)

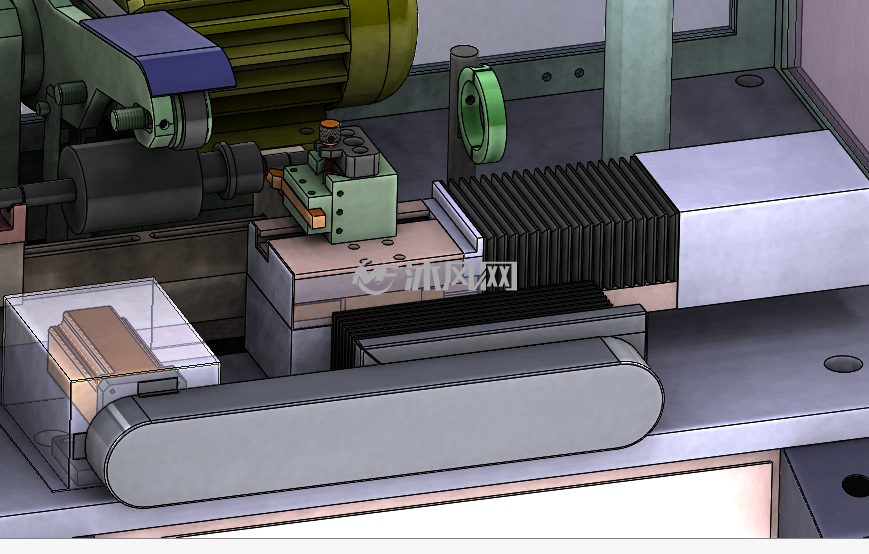

单刀双伺服精车机伺服
单刀双伺服精车机描述
1.性能与特点：
1、本机适用于整流子或转子铁芯的外圆进行精密的车削加工。
2、X、Y轴选用进口品牌（THK）精密滚丝丝杆导轨传动。
3、选用研磨级金刚石V型架经久耐用，精度稳定。
4、采用日本PLC进行程序控制,配触摸屏，系统可靠性高。
5、 X、Y轴采用日本伺服系统，车削精度，车削质量稳定，可多次走刀。
6、可选配扫屑装置，吸尘装置。
2.技术参数：
1、车削部位：转子整流子外圆；
2、转子铁芯直径：≤Φ80mm；
3、转子芯轴长度：≤270mm;
4、转子芯轴直径：Φ1.5~Φ15mm；
5、整流子外圆直径：Φ4~Φ40mm；
6、最大加工长度：≤25mm;
7、被加工整流子径向跳动：≤0.005mm；
8、被加工整流子轴向跳动：≤0.005mm；
9、生产效率：10秒/件（车削2刀）；
10、输入功率：3KW；
11、气源压力：0.5~0.8MPa；
12、机体尺寸：900x700x1480mm;
13、重量 350kg;
14、特殊可定制。
单刀双伺服精车机附件
单刀双伺服精车机相关图纸
