搓丝机用螺钉铁屑分离器

发布时间：2018-06-06 08:40

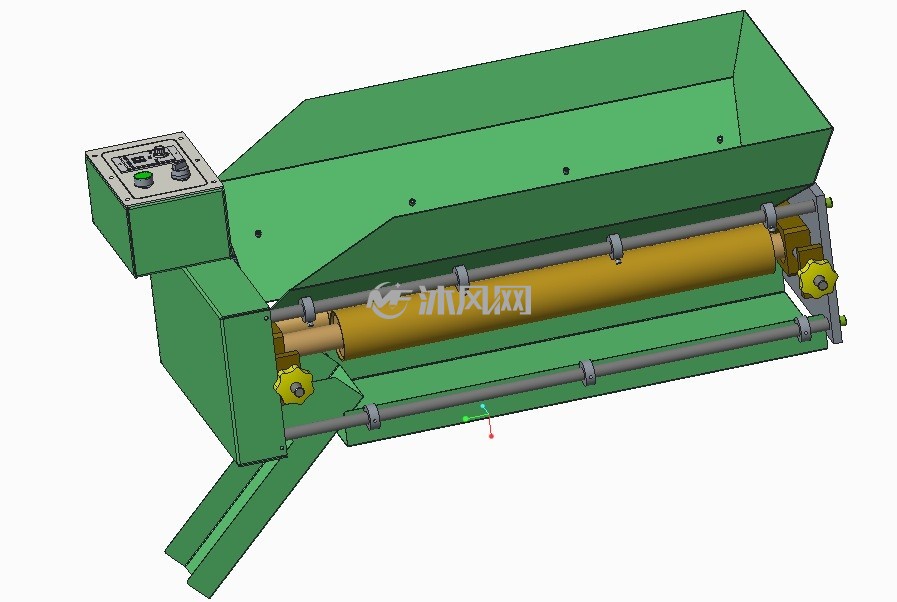

(1/4) 外观

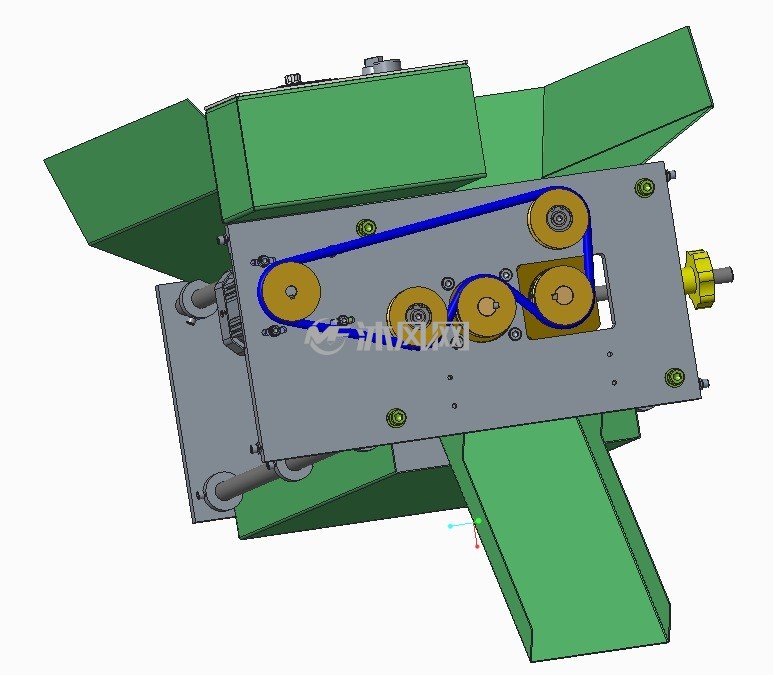

(2/4) 传动

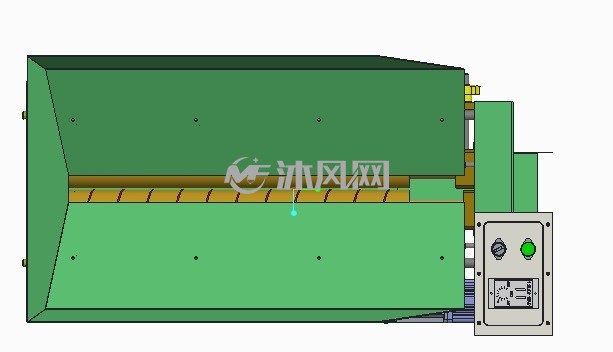

(3/4) 俯视图

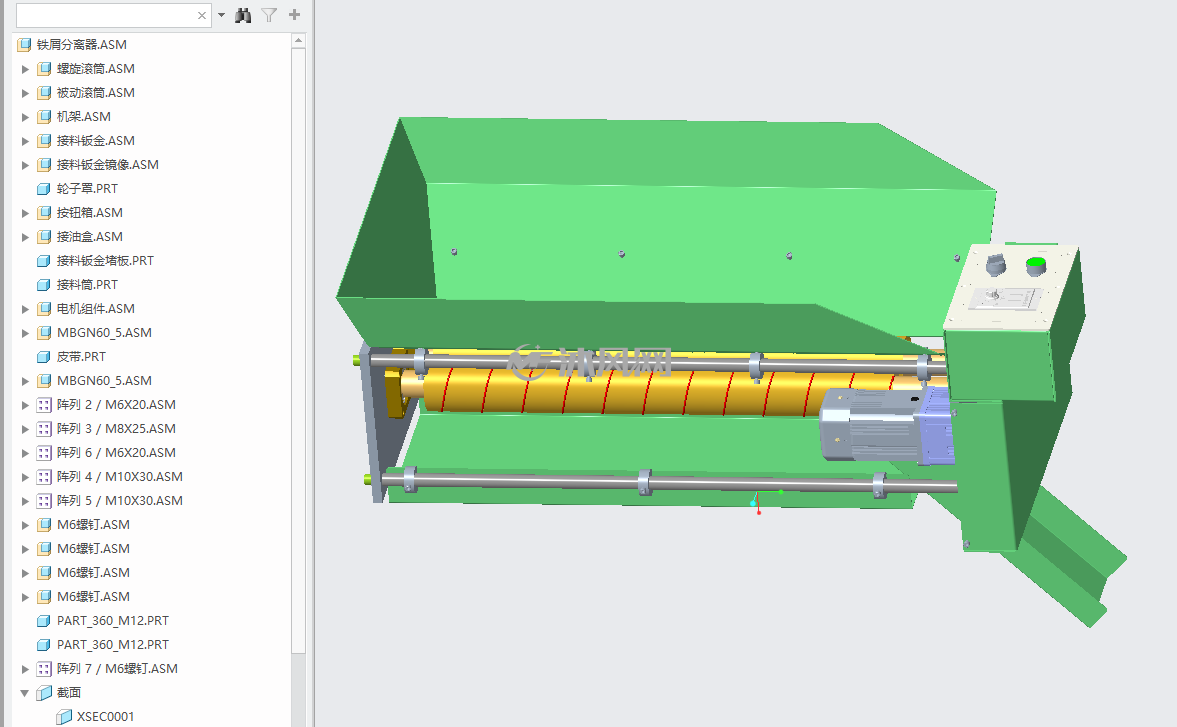

(4/4) 模型树

退出全屏

搓丝机是专业生产螺纹的设备。搓丝机的主要工作原理是待加工的螺杆置于搓丝工位，在驱动装置的驱动力下，丝板挤压螺杆从而在螺杆上形成螺纹或丝网纹。但是螺钉经传统的搓丝机进行螺纹加工后，从搓丝机出来的螺钉表面带有大量的铁屑和冷却油，直接收集到盛放箱体中，造成螺钉表面难以清理，并且铁屑容易划伤螺纹表面，影响螺钉质量，而且冷却油得不到及时的回收利用，造成环境的污染和资源的浪费。搓丝机用螺钉铁屑分离器1、利用双轴之间间隙调节进行铁屑的分离。不仅可排除铁屑，兼输送之功能，可谓一举两得。2、输送间距单向同步调整，排除铁屑更彻底、干净。3、螺旋间距配合不同长度螺丝设定，可满足特殊之需要。4、设计周全，运行稳定安全。调节手柄处细微设计，不致引起卡料异常。螺旋部分经加硬处理，延长轴之使用寿命。本模型含参数可编辑，具有一定参考价值。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 459805

文件大小：25.26MB

图纸版本：Solidworks2023

图纸格式：asm、igs

所需积分：100沐风币

发布时间：2018-06-06 08:40

图纸参数：可编辑含参数

图纸分类：搓丝机

软件分类：

Solidworks Solidworks2023
