气动组件压合加工机

发布时间：2026-03-13 11:09
退出全屏

气动组件压合加工机描述

气动组件压合加工机是以压缩空气为动力源，通过气缸将气压能转化为直线机械能，实现精密压合、铆接或装配的自动化设备。其核心结构包括： 气动执行单元：采用双作用或单作用气缸，配合高密封性活塞杆，输出力范围通常为 0.5–20 kN，响应时间≤0.1秒； 压力放大系统：基于帕斯卡原理，通过气液增压或气动放大器，将0.5–0.7MPa工业气源提升至所需压合力； 运动控制模块：PLC控制四段式运动曲线（快进→工进→保压→快退），支持压力-位移曲线编程，保压时间可调（0.1–10s）；

气动组件压合加工机附件

下载之前，如有问题，请 [发表咨询]

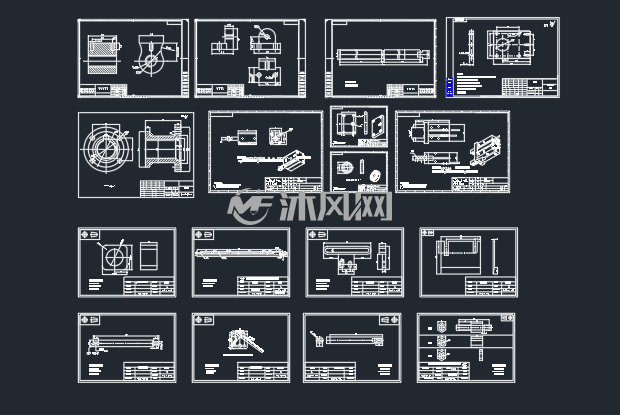

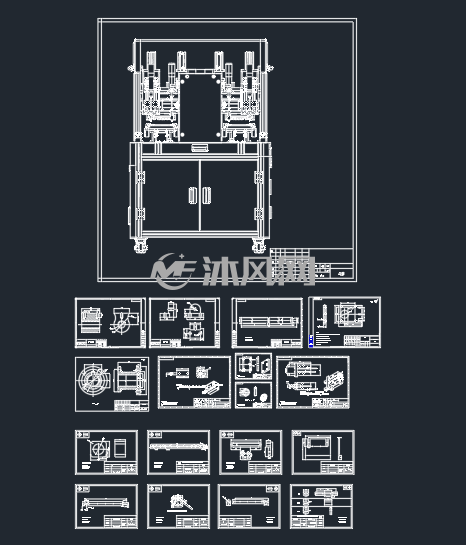

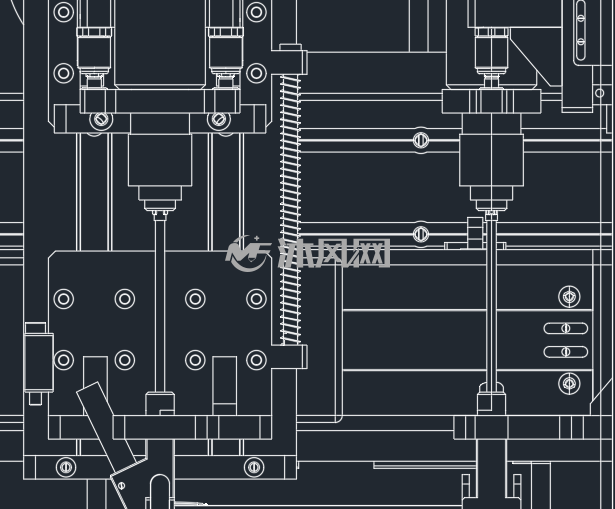

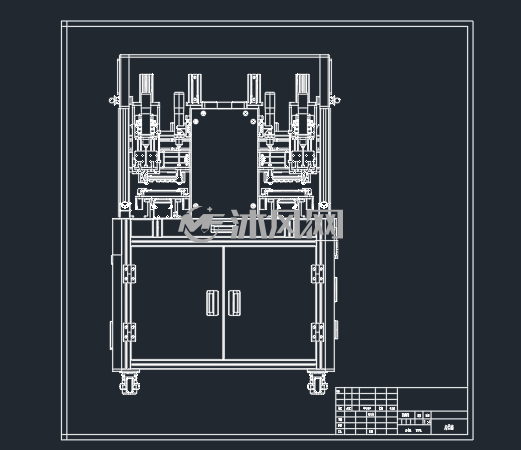

气动组件压合加工机相关图纸

图纸ID: 1880611
文件大小：1.67MB
图纸版本：AutoCAD2018
图纸格式：dwg
所需积分：35沐风币
发布时间：2026-03-13 11:09
图纸参数：可编辑含参数
图纸分类： 电火花加工机
软件分类：
AutoCAD AutoCAD2018
