卷管打孔设备

发布时间：2023-02-10 17:19

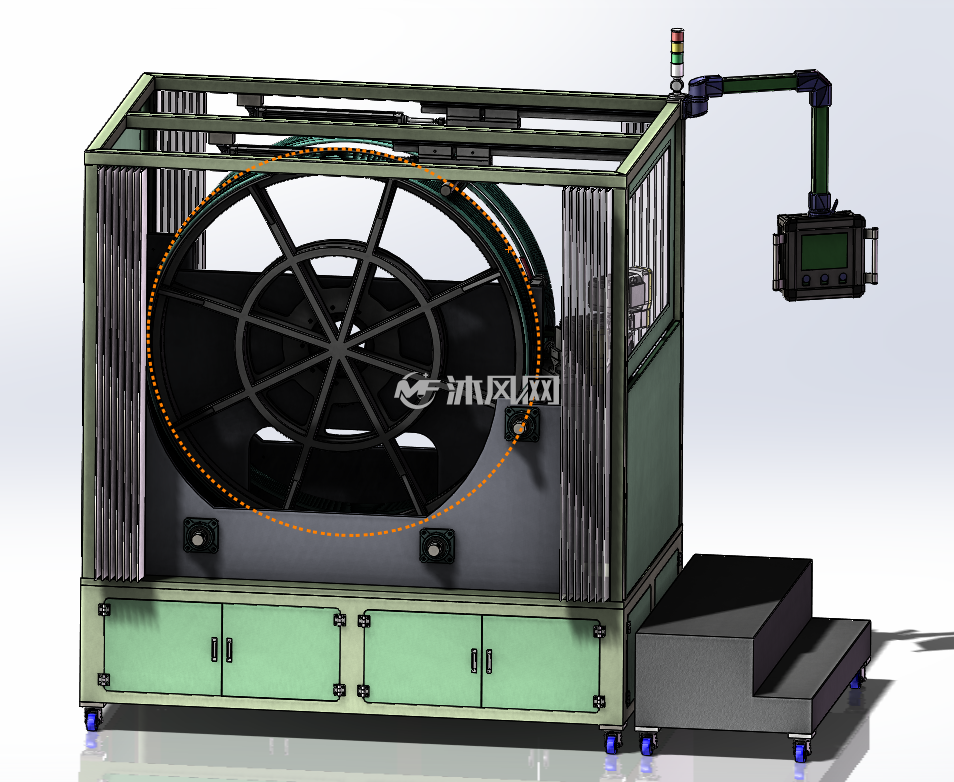

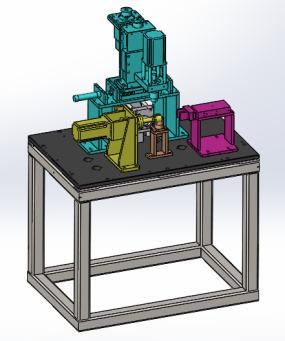

(1/5) 打孔设备轴视图

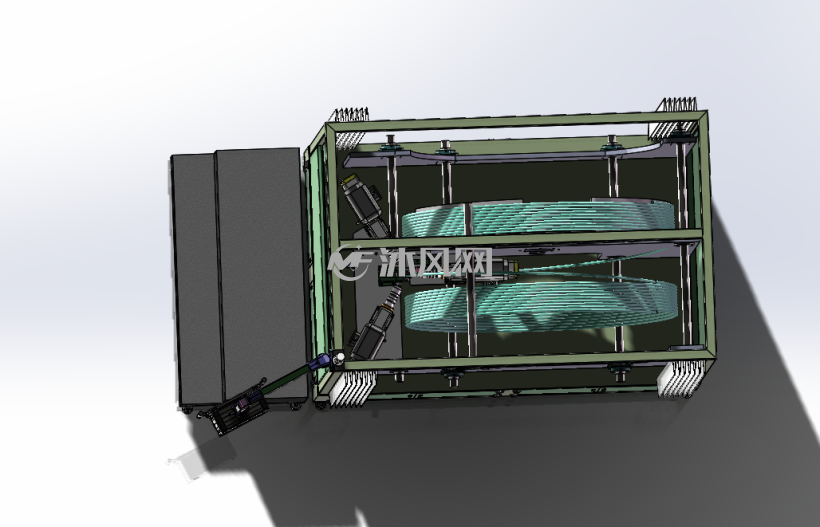

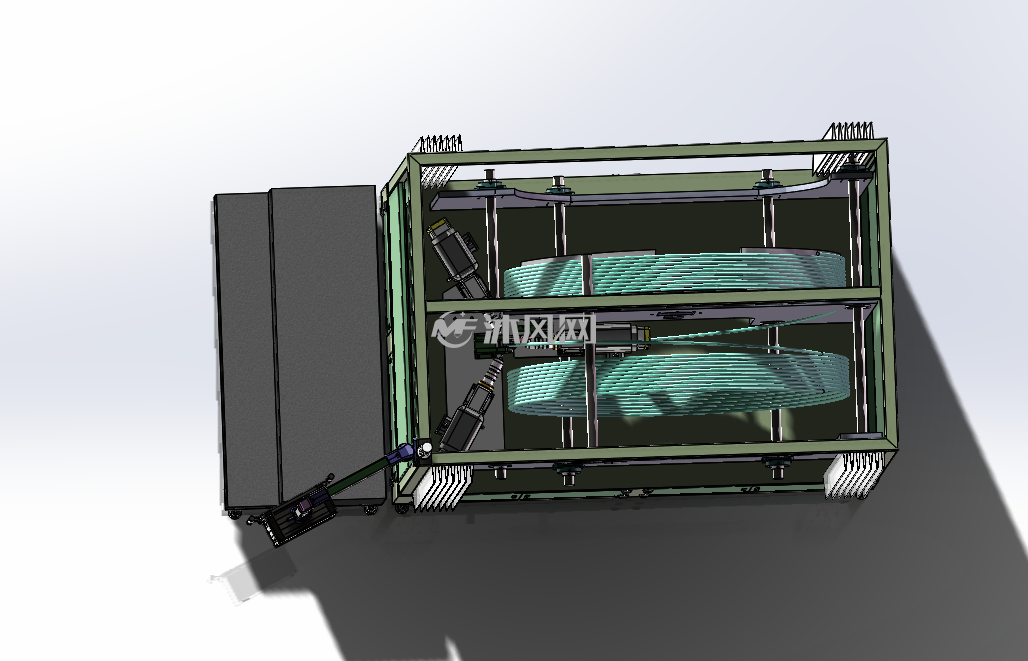

(2/5) 打孔设备俯视图

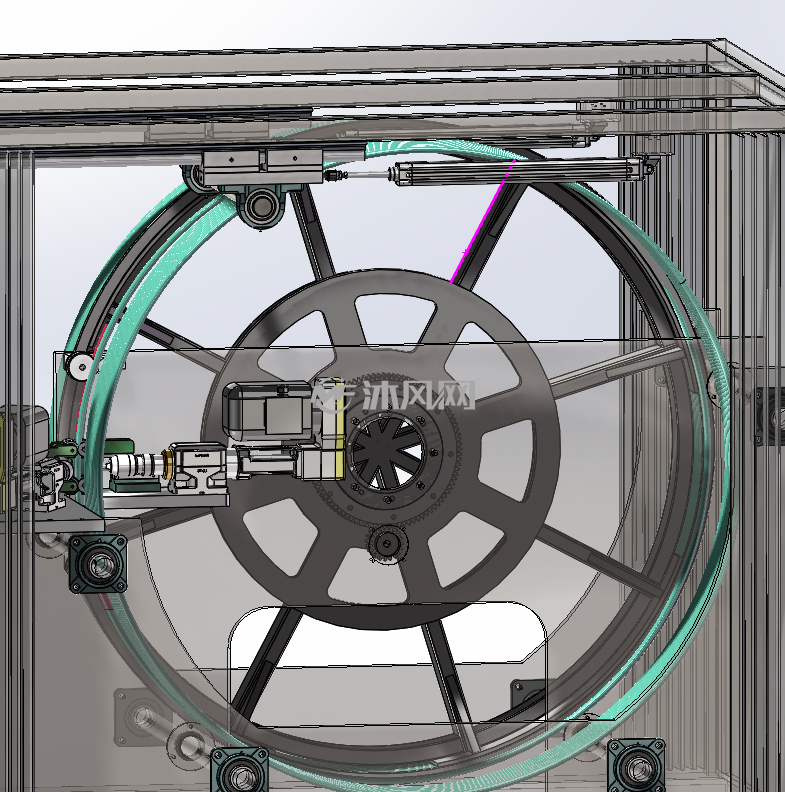

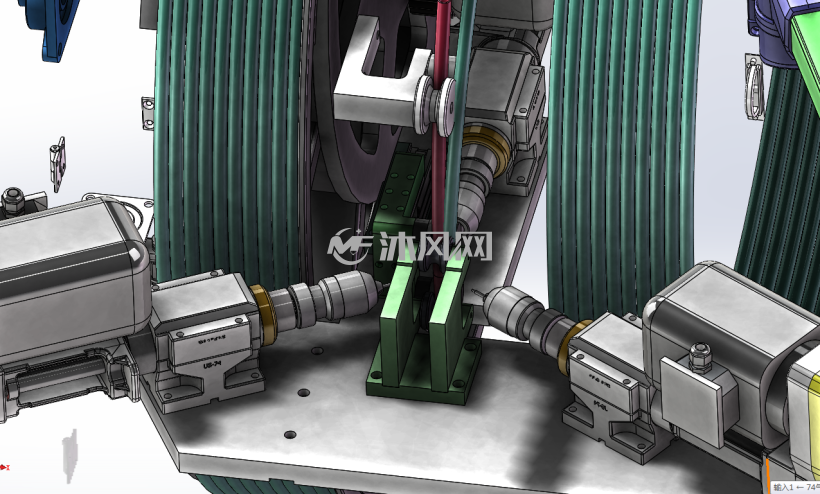

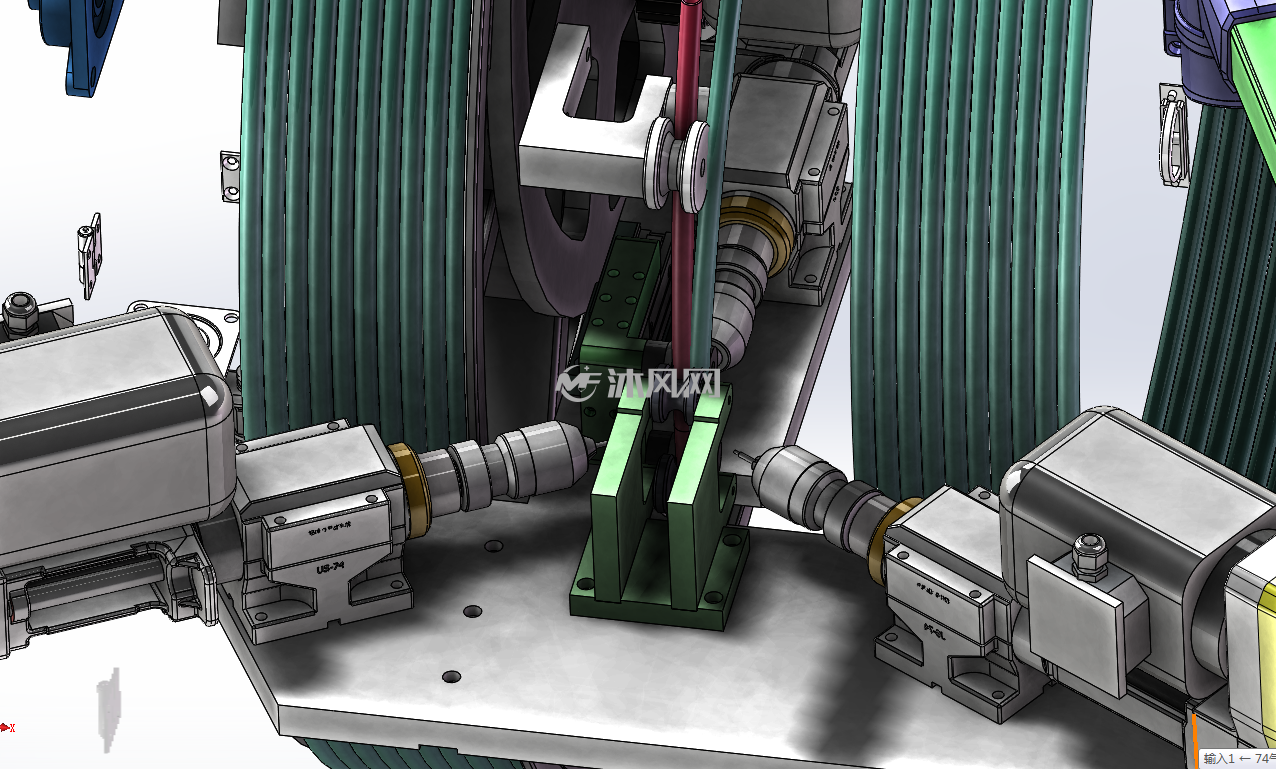

(3/5) 打孔结构
(4/5) 卷管来料机构
(5/5) 设备总装图

退出全屏

该设备为一款空心卷管打孔设备，要求需在卷管上均匀的打出3个孔位，设备结构巧妙，包含来料送料机构，打孔机构，该文档格式为SOLIDWORKS格式。对同类型的设备设计具有一定的参考意义

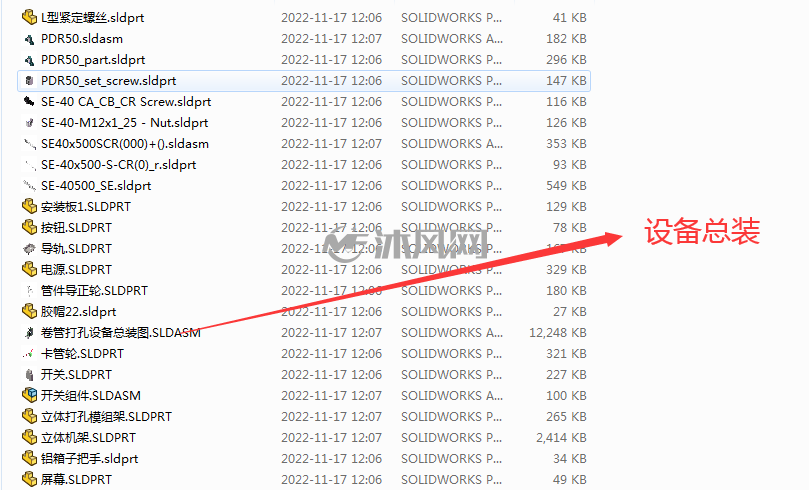

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1373845

文件大小：42.35MB

图纸版本：Solidworks2017

图纸格式：sldasm、sldprt

所需积分：150沐风币

发布时间：2023-02-10 17:19

图纸参数：可编辑含参数

图纸分类：打孔机

软件分类：

Solidworks Solidworks2017
