5KW风机吊装图

发布时间：2026-09-15 00:49
退出全屏

5KW风机吊装图描述

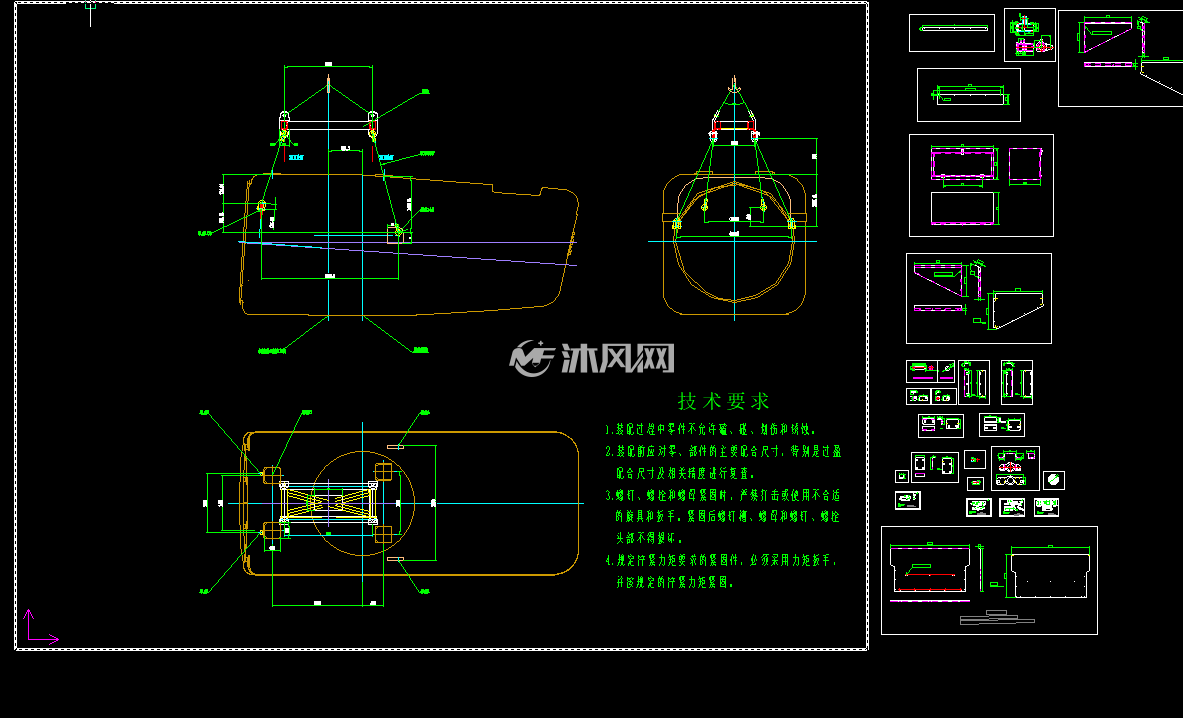

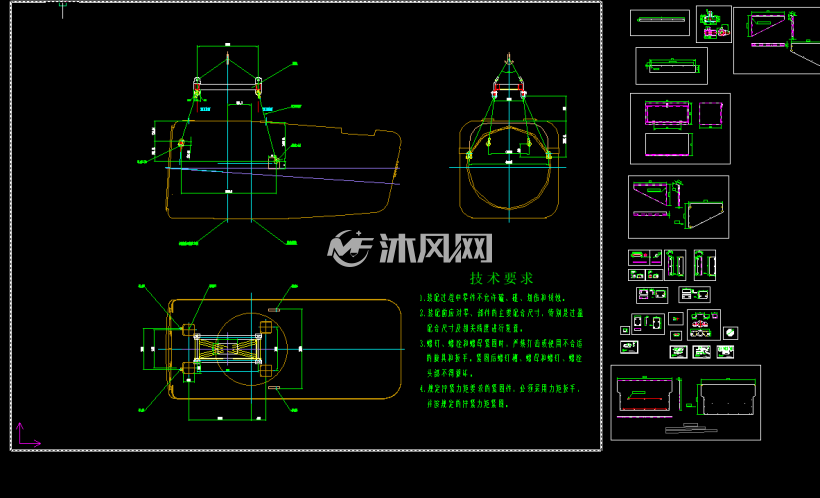

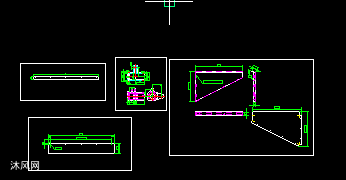

5KW 风机吊装图包含风机主体、吊耳、吊装钢丝绳、手拉葫芦、固定支架、膨胀螺栓与减震垫。图纸标注风机重量、吊装点位置、支架尺寸与安装标高，指导风机的吊装就位、固定找平与减震安装。吊装安全、固定牢固，适用于厂房通风、排烟及空调系统 5KW 风机的现场吊装施工作业

5KW风机吊装图附件

下载之前，如有问题，请 [发表咨询]

5KW风机吊装图相关图纸

图纸ID: 1991198
文件大小：1.45MB
图纸版本：AutoCAD2000
图纸格式：dwg、png
所需积分：50沐风币
发布时间：2026-09-15 00:49
图纸参数：可编辑无参数
图纸分类： 鼓风机
软件分类：
AutoCAD AutoCAD2000
