转子激光焊接线

发布时间：2026-10-13 10:26

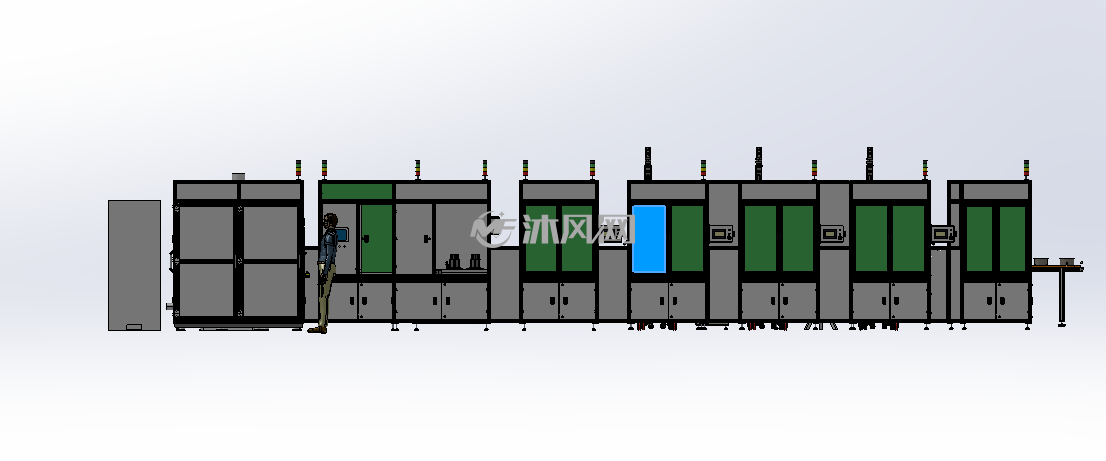

(1/4) 转子激光焊接线正视图

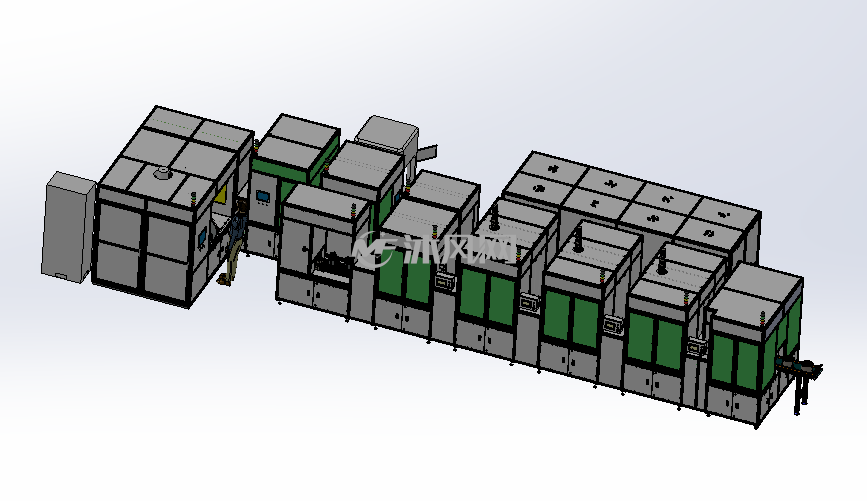

(2/4) 转子激光焊接线3D视图

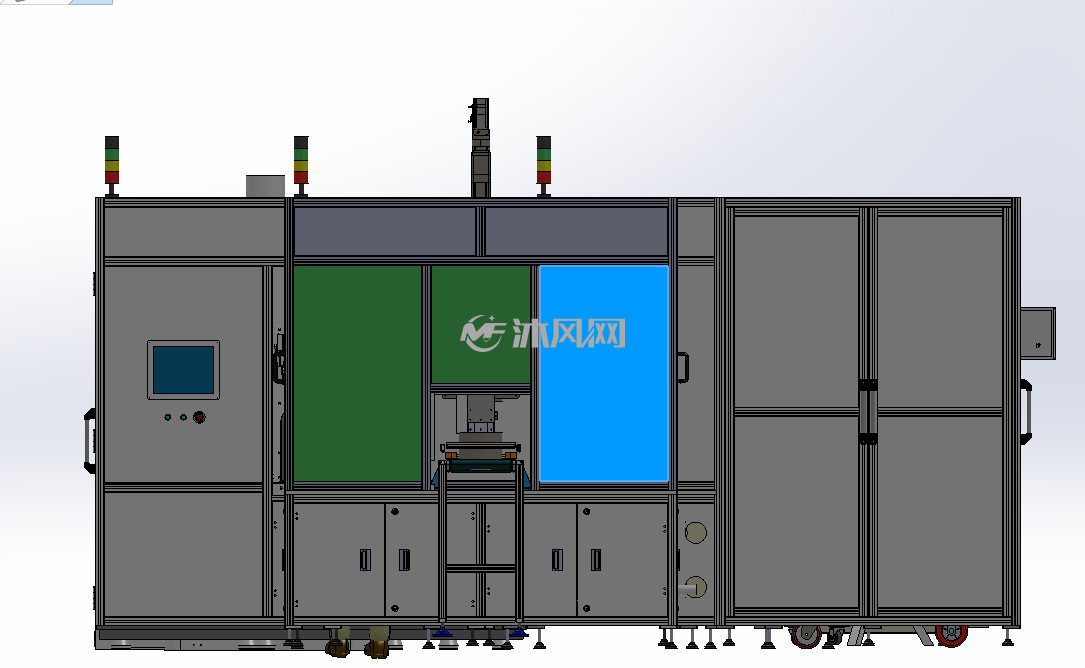

(3/4) 转子激光焊接线左视图

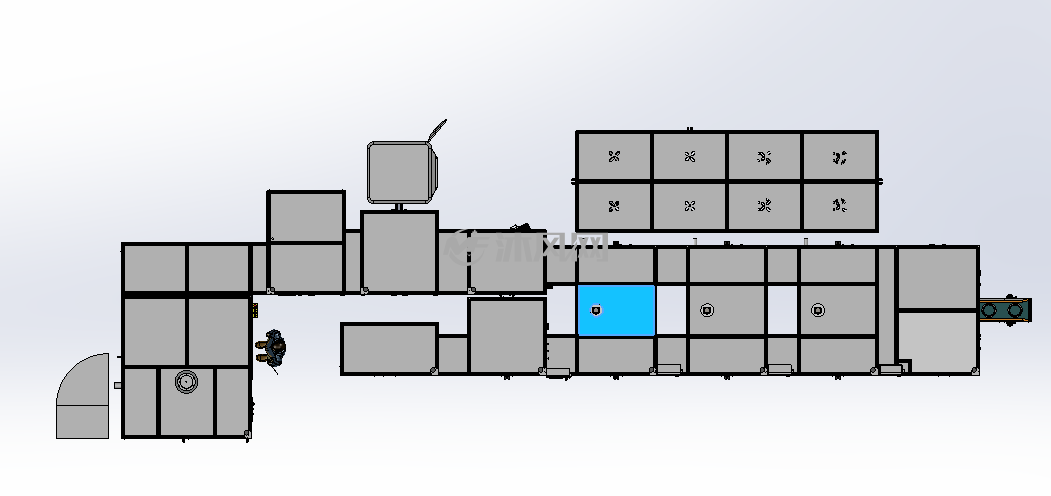

(4/4) 转子激光焊接线俯视图

退出全屏

电驱转子为**混合励磁同步磁阻转子**（内置磁钢 + 励磁绕组），转子焊接主要是**转子铁芯叠片环缝激光焊、两端端板激光焊接、转轴压装后环缝焊**；**磁钢不直接激光焊**，采用卡槽 + 端板机械固定，规避钕铁硼受热退磁风险（这是宝马和 BYD / 广汽永磁转子最大差异）。 > 产线集成商：PIA、柯马 Comau；激光源：IPG 光纤激光，机器人搭载激光头 + 焊缝跟踪；独立焊接岛，AGV 和转子装配主线对接。 ## 一、转子焊接线完整工位流程 1. **转子铁芯叠片上料 + 叠压** 硅钢片叠压、斜极错位叠片，压装后扫码，MES 绑定唯一 ID；检测叠高、外圆跳动。 2. **铁芯外圆激光焊接（叠片锁固）** 机器人带动激光头沿转子外圆多条轴向焊缝焊接

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2004586

文件大小：211.78MB

图纸版本：Solidworks2016

图纸格式：x_t

所需积分：679785沐风币

发布时间：2026-10-13 10:26

图纸参数：可编辑无参数

图纸分类：焊接设备

软件分类：

Solidworks Solidworks2016
