支撑梁焊接工装

发布时间：2021-03-02 16:55

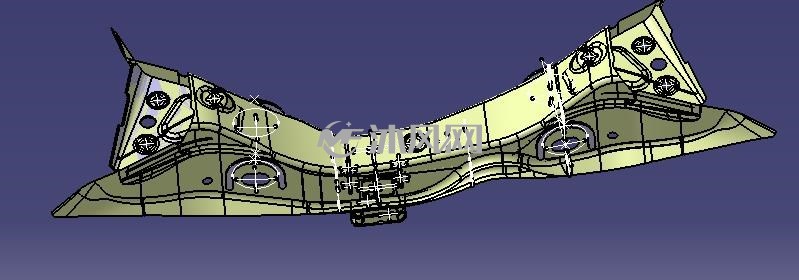

(1/4) 工件横梁

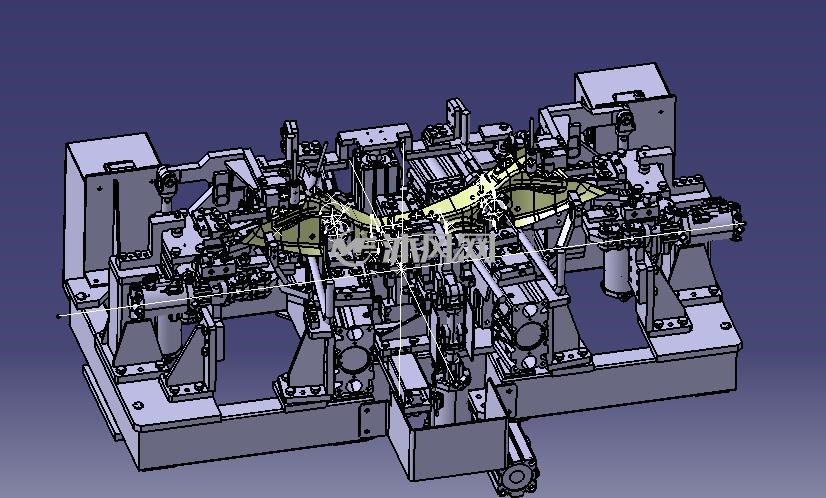

(2/4) 夹具总成

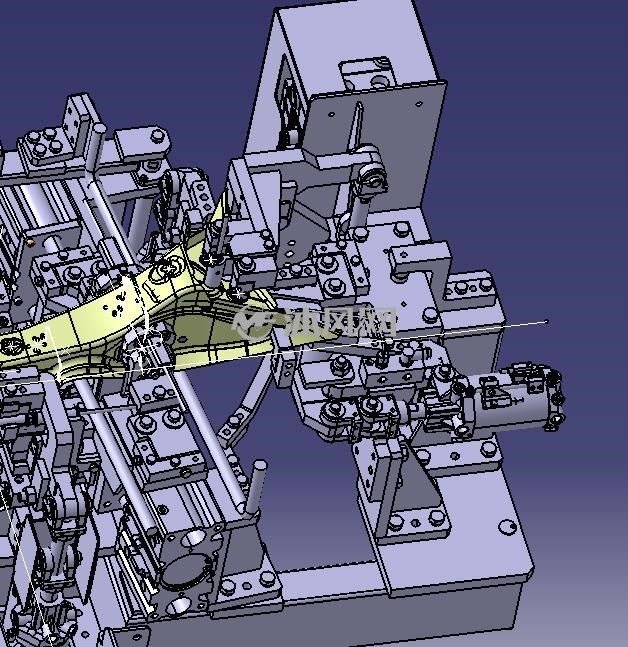

(3/4) 局部夹具

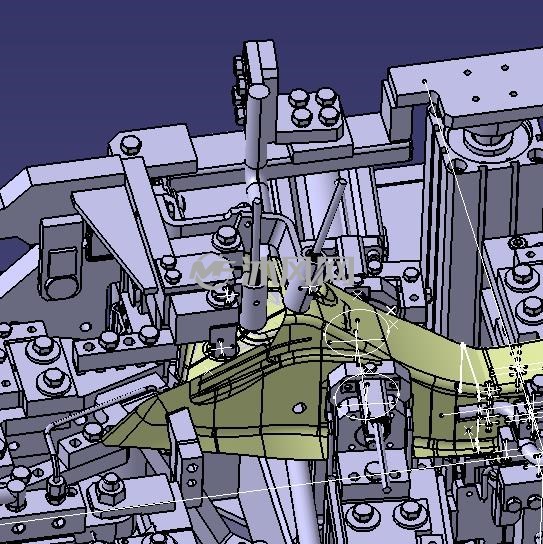

(4/4) 支撑梁焊接工装气缸

退出全屏

支撑梁焊接工装的三维数模设计。此焊接工装是一套柔性的焊接固定、压紧、定位的夹具。主要用于焊接各种可焊接材料的焊接，气缸的设计提高了生产效率和产品的一致性。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 986102

文件大小：83.06MB

图纸版本：Solidworks2016

图纸格式：stp

所需积分：111沐风币

发布时间：2021-03-02 16:55

图纸参数：可编辑无参数

图纸分类：焊接设备

软件分类：

Solidworks Solidworks2016

Chen9306

本人有着10多年的机械设计经验.擅长汽车内饰、汽车座椅、汽车钣金、各种钣金模具、各种汽车焊接夹具设计。工作经验丰富。
