柔性布料牵引烘干设备

发布时间：2026-09-15 21:40

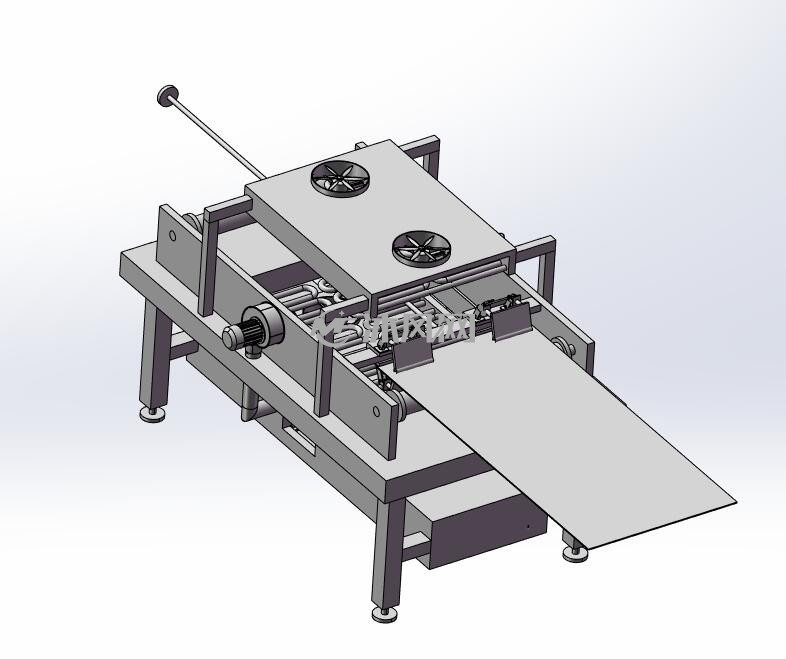

(1/4) 烘干设备立视图

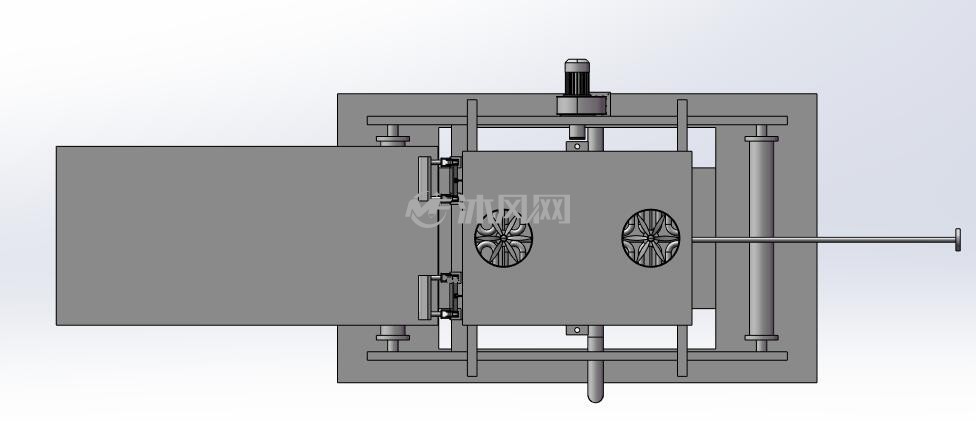

(2/4) 烘干设备俯视图

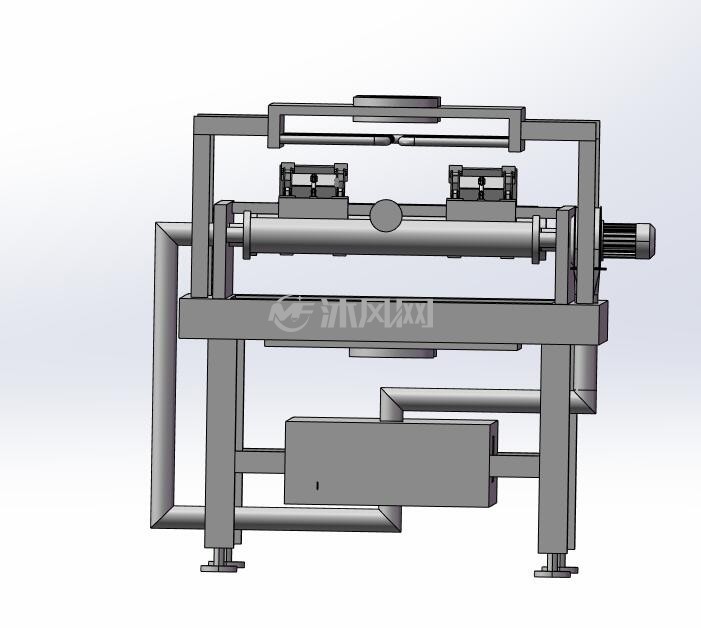

(3/4) 烘干设备侧视图

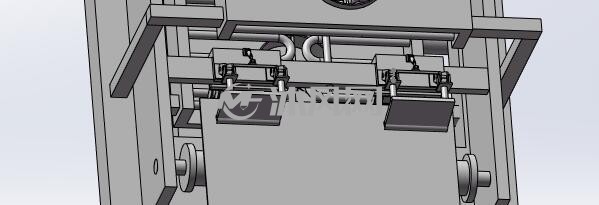

(4/4) 烘干设备局部图

退出全屏

本柔性布料牵引烘干设备技术要求输送牵引机构运转匀速，热风循环组件温度可控，限位导向构件调节便捷，机架结构稳固，可适配不同幅宽柔性布料，牵引力度柔和，避免布料拉伸变形、褶皱，烘干风量均匀，保障布料烘干一致性，各机构时序匹配，降低布料跑偏现象。设计原理：布料由放料端送入设备，牵引输送机构带动布料匀速向前输送，内部供热组件产生热风，配合顶部散热风机形成循环气流，对穿行的布料实施热风烘干处理，导向构件对布料进行限位纠偏，烘干完成后布料由出料平台输出，实现连续牵引烘干作业。用途应用于纺织加工生产工序，用于各类柔性布料的连续牵引输送与烘干处理，实现布料烘干流水线作业，改善人工烘干效率低下的问题，适用于印染、后整理工艺中布料的干燥加工

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1991091

文件大小：7.11MB

图纸版本：Solidworks2022

图纸格式：sldasm

所需积分：100沐风币

发布时间：2026-09-15 21:40

图纸参数：可编辑无参数

图纸分类：烘干机

软件分类：

Solidworks Solidworks2022
