提升机轿厢上部护网图

发布时间：2023-02-09 16:44

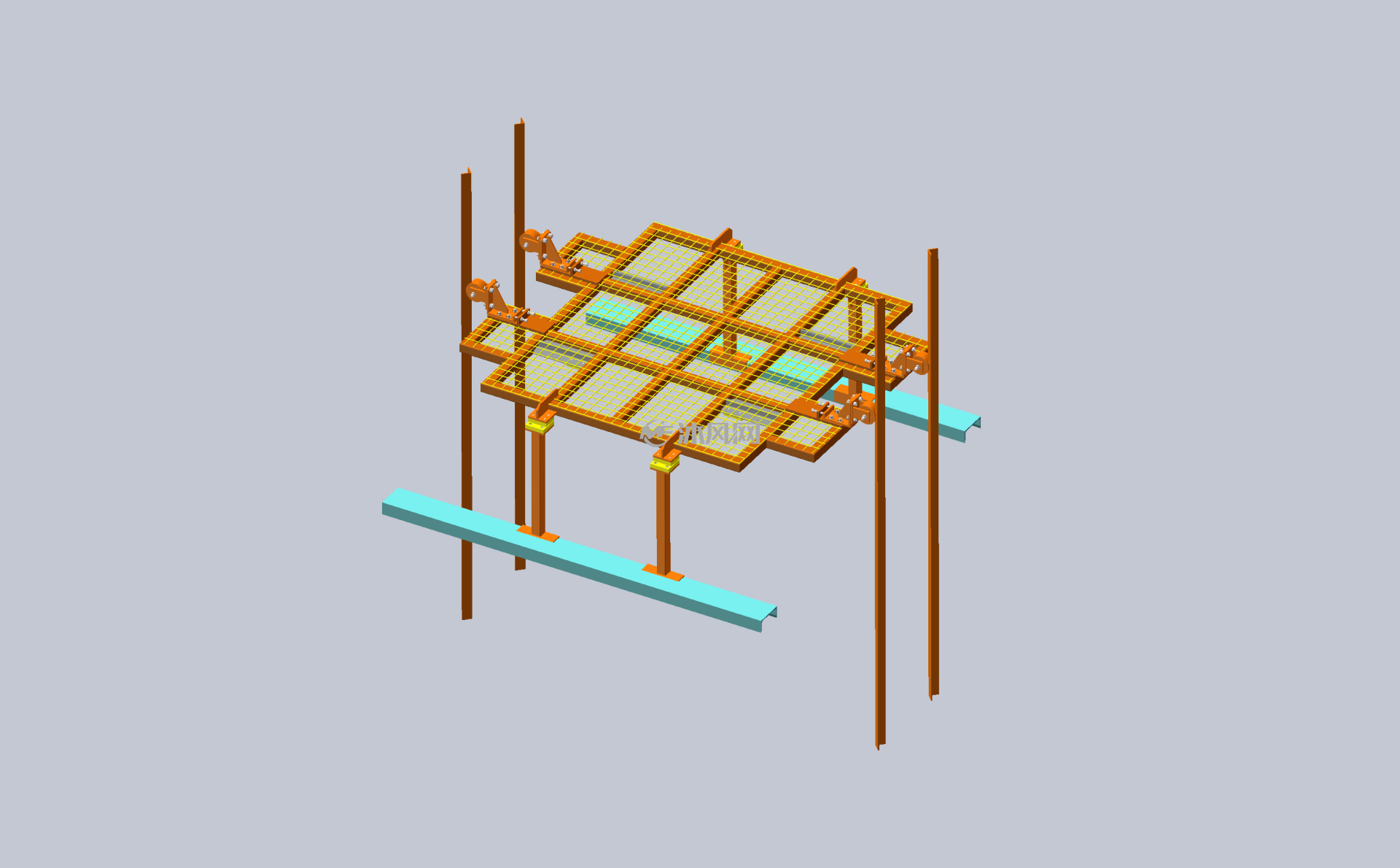

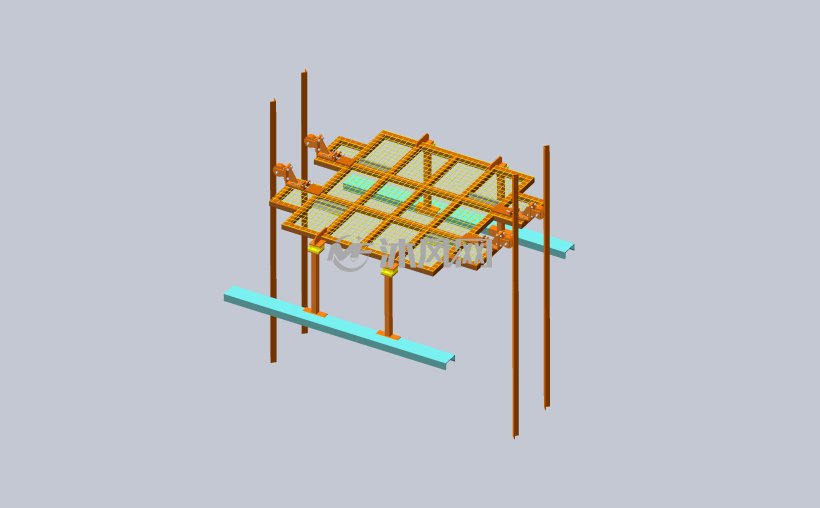

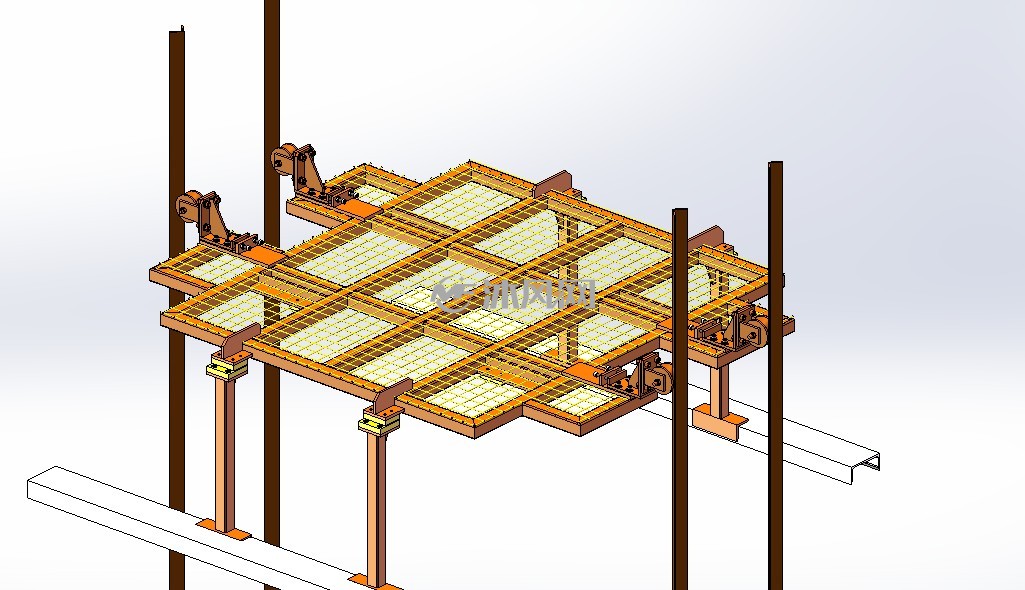

(1/6) 提升机轿厢上部保护网

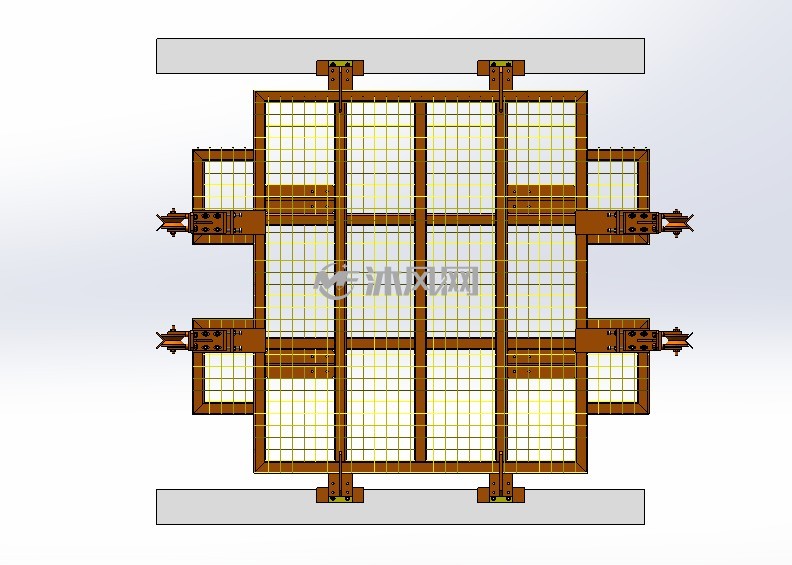

(2/6) 上部护网俯视图

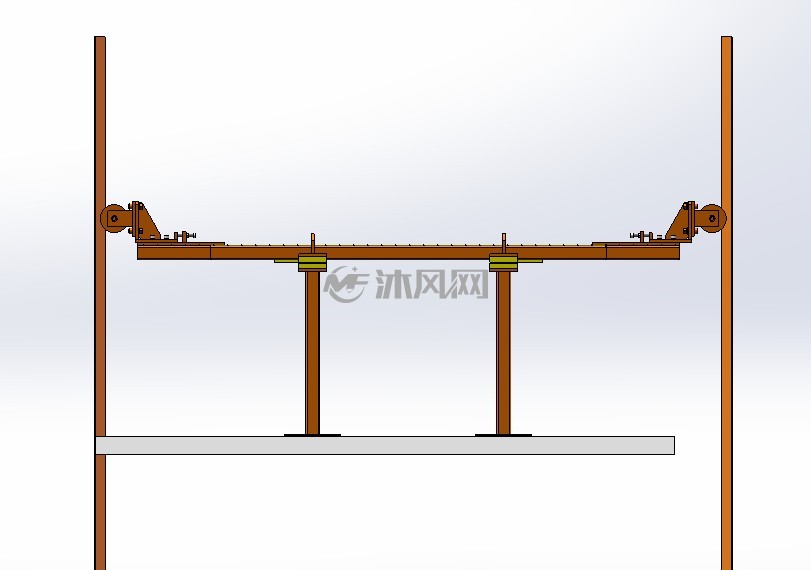

(3/6) 上部护网正视图
(4/6) 上部护网立面图

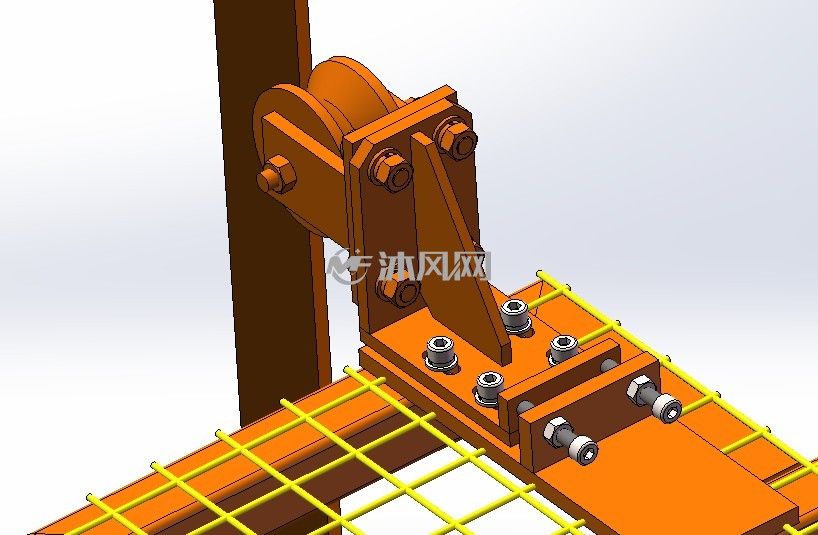

(5/6) 导向轮结构图

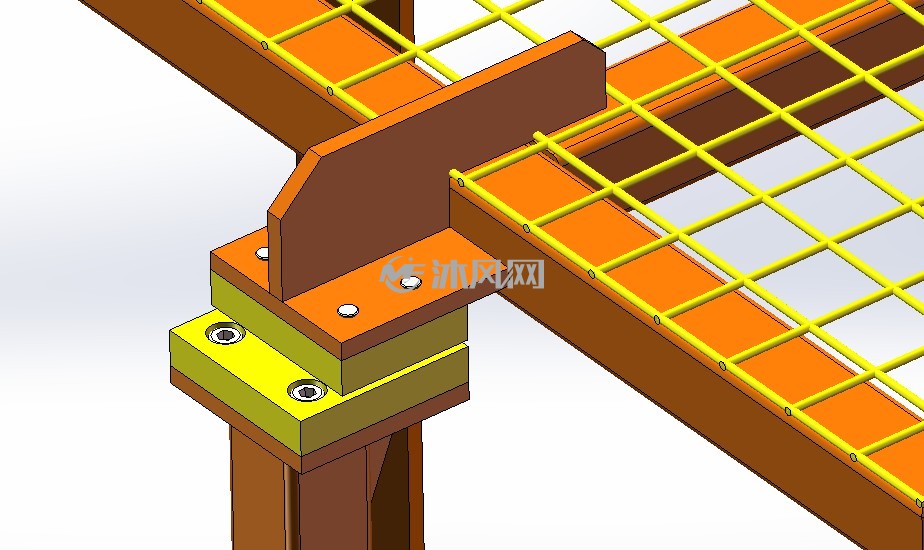

(6/6) 阻挡器结构图

退出全屏

一种用来安装于提升机轿厢上部的保护护网，护网两侧设置角钢作为导向轨，护网两端的V型导向轮与角钢导向轨配合完成竖直方向的导向作用，护网框架由方管焊接而成，再铺一层40*40或50*50的电焊网。原理：此护网安装于二层楼面，当提升机的轿厢从一楼升至二楼将此层的护网顶升至上方，轿厢从二楼下降至一楼时，护网落于下方的四根阻挡器上面，此时护网填补二搂提升机的洞口，起到防止人员跌落提升机洞口的作用。
