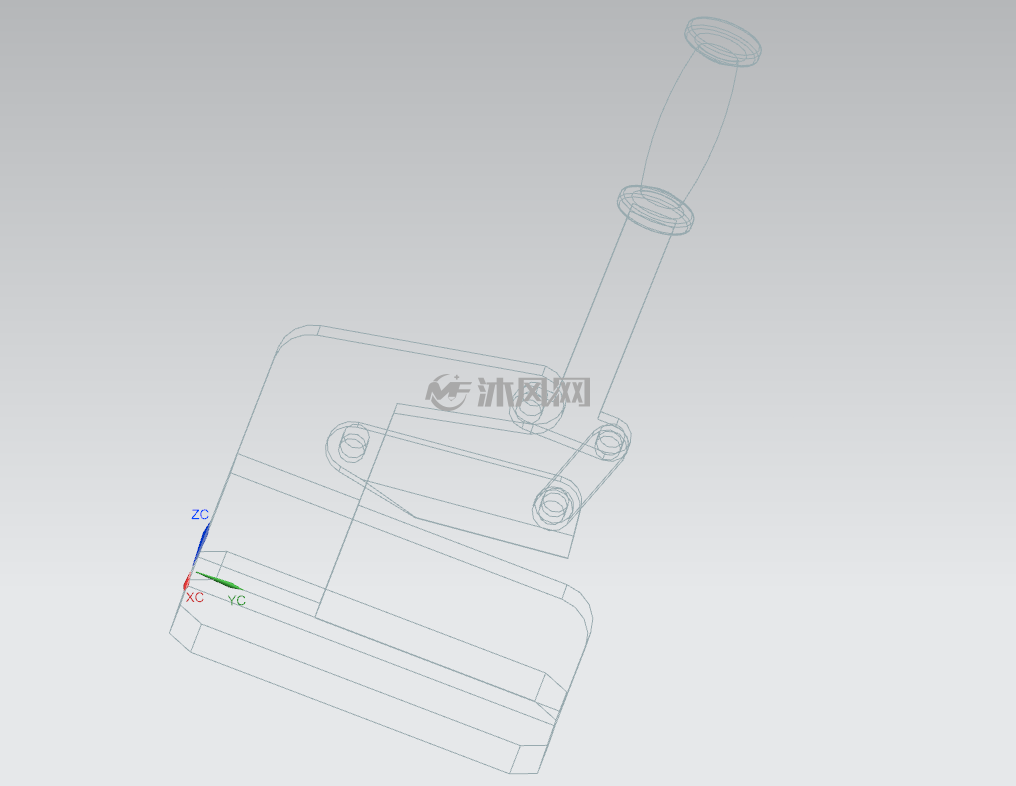

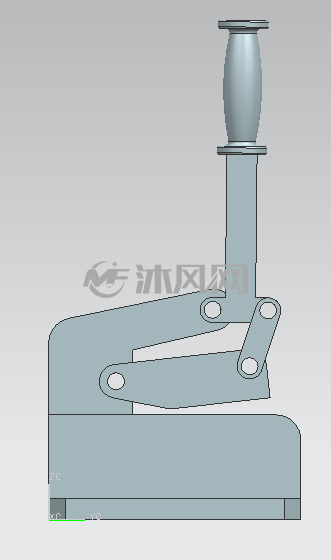

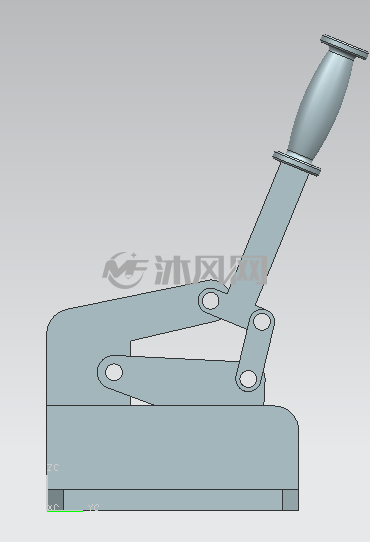

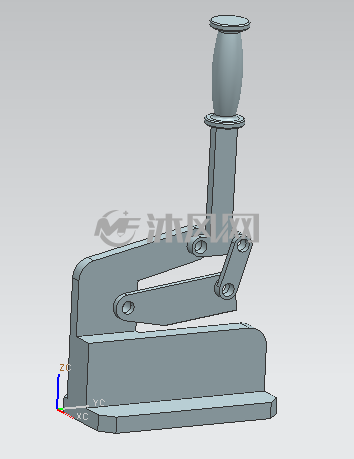

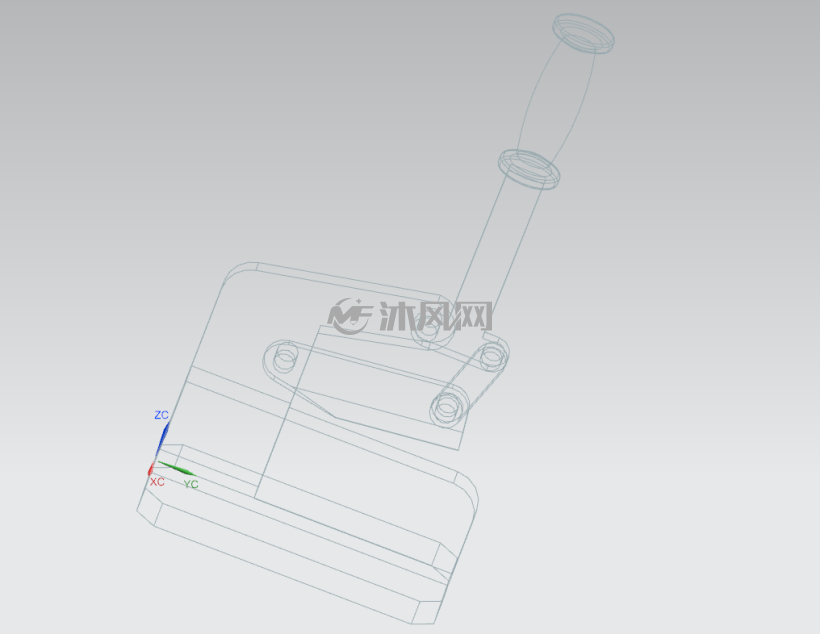

手动剪板机结构原理

发布时间:2019-11-19 13:12
退出全屏

手动剪板机结构原理描述

剪扳机的结构主要包括:传动系统、滑块(刀架)、床身(机架)、压料机构、挡料机构、平衡器、电器控制系统和其他辅助装置,下面把剪板机的主要构造部分简单介绍如下:[一)传动形式剪板机分机械传动、液压传动和液压一机械联合传动等三种形式。1.机械传动剪板机机械传动剪板机由于刚性好、效率高、故障少,在广泛应用。一般传动是电机经过一级皮带传动和摩擦离合器,再经过二级齿轮传动,将旋转运动传至偏心轴,最后通过曲柄连杆机构使刀架在机体上的导轨内作往复运动,在偏心轴的一端装有制动器。

手动剪板机结构原理附件

下载之前,如有问题,请 [发表咨询]

手动剪板机结构原理相关图纸

图纸ID: 684945
文件大小:0.33MB
图纸版本:UG NX7.0
图纸格式:prt文件
所需积分:100沐风币
发布时间:2019-11-19 13:12
图纸参数:可编辑含参数
图纸分类: 剪板机
