手动斜刃薄板剪切机结构参考
发布时间：2026-10-22 13:40
-
(1/6)

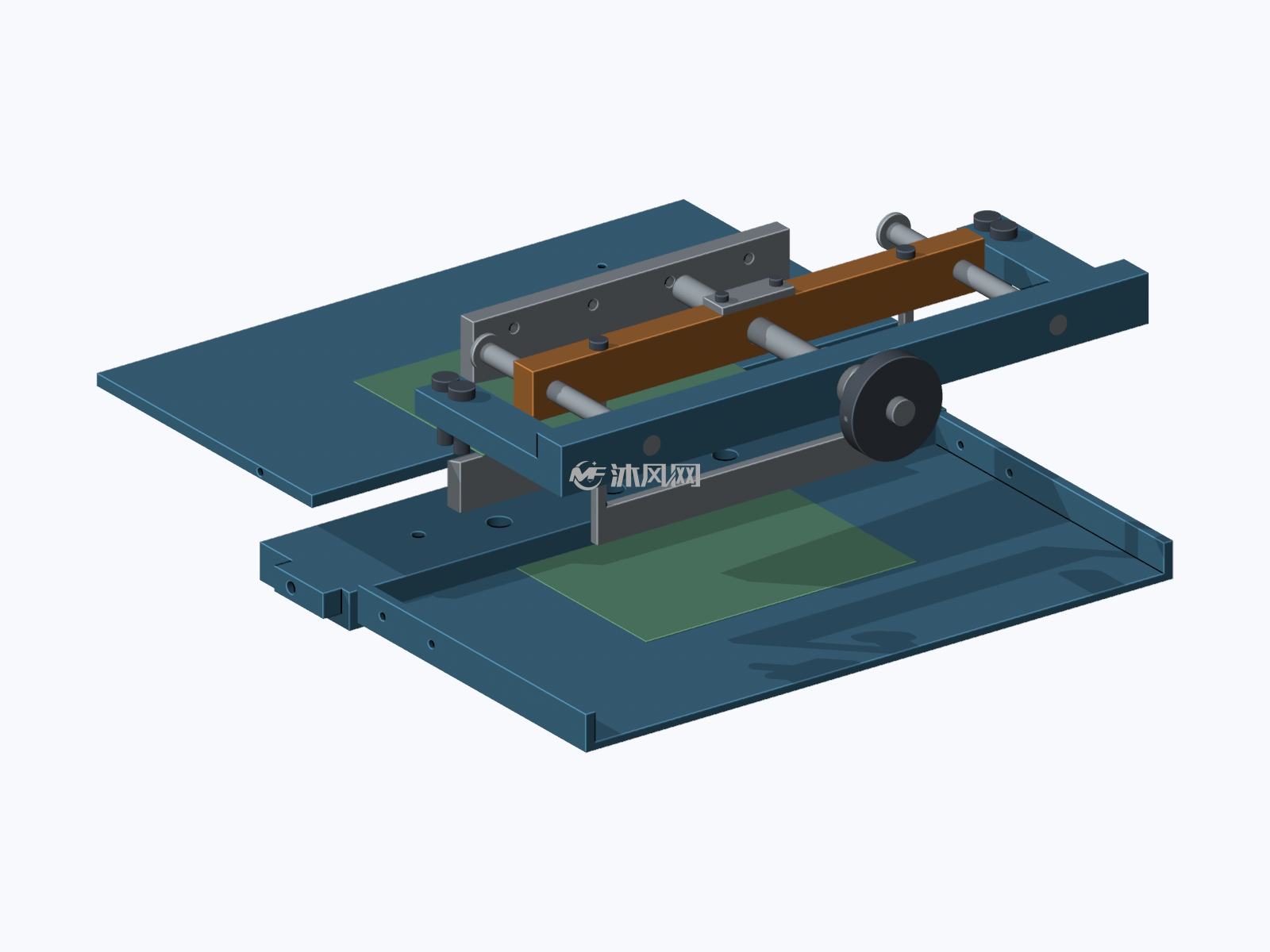

剪切机整体
-
(2/6)

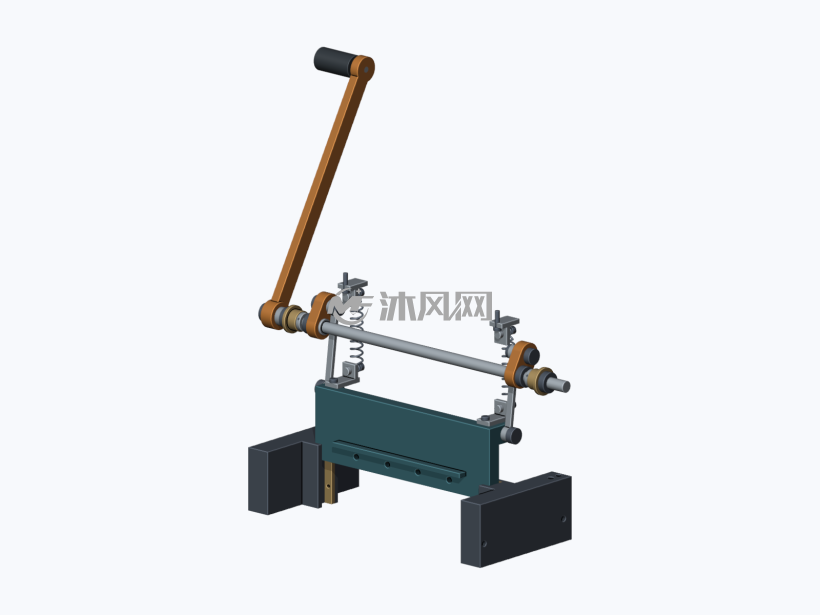

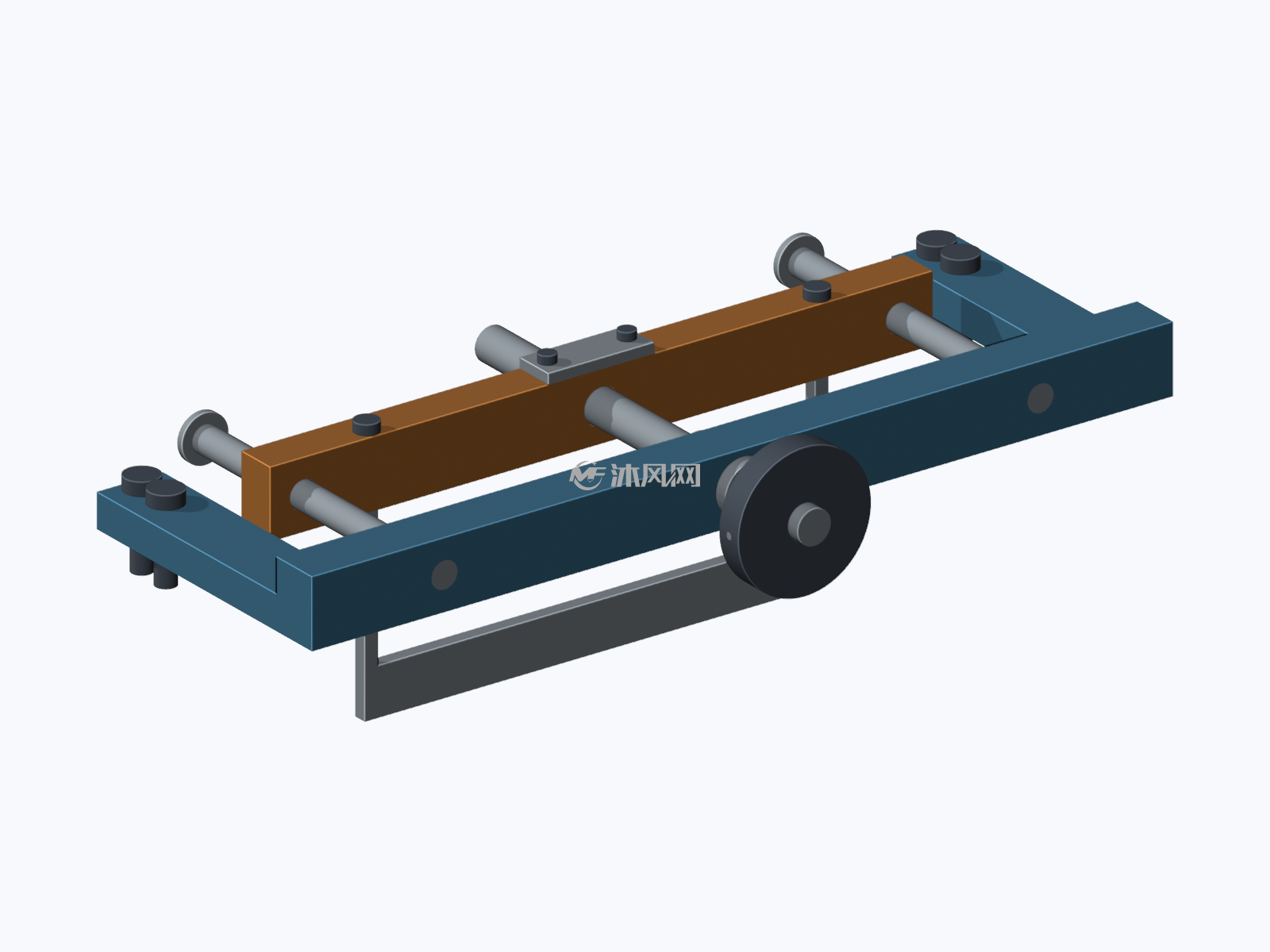

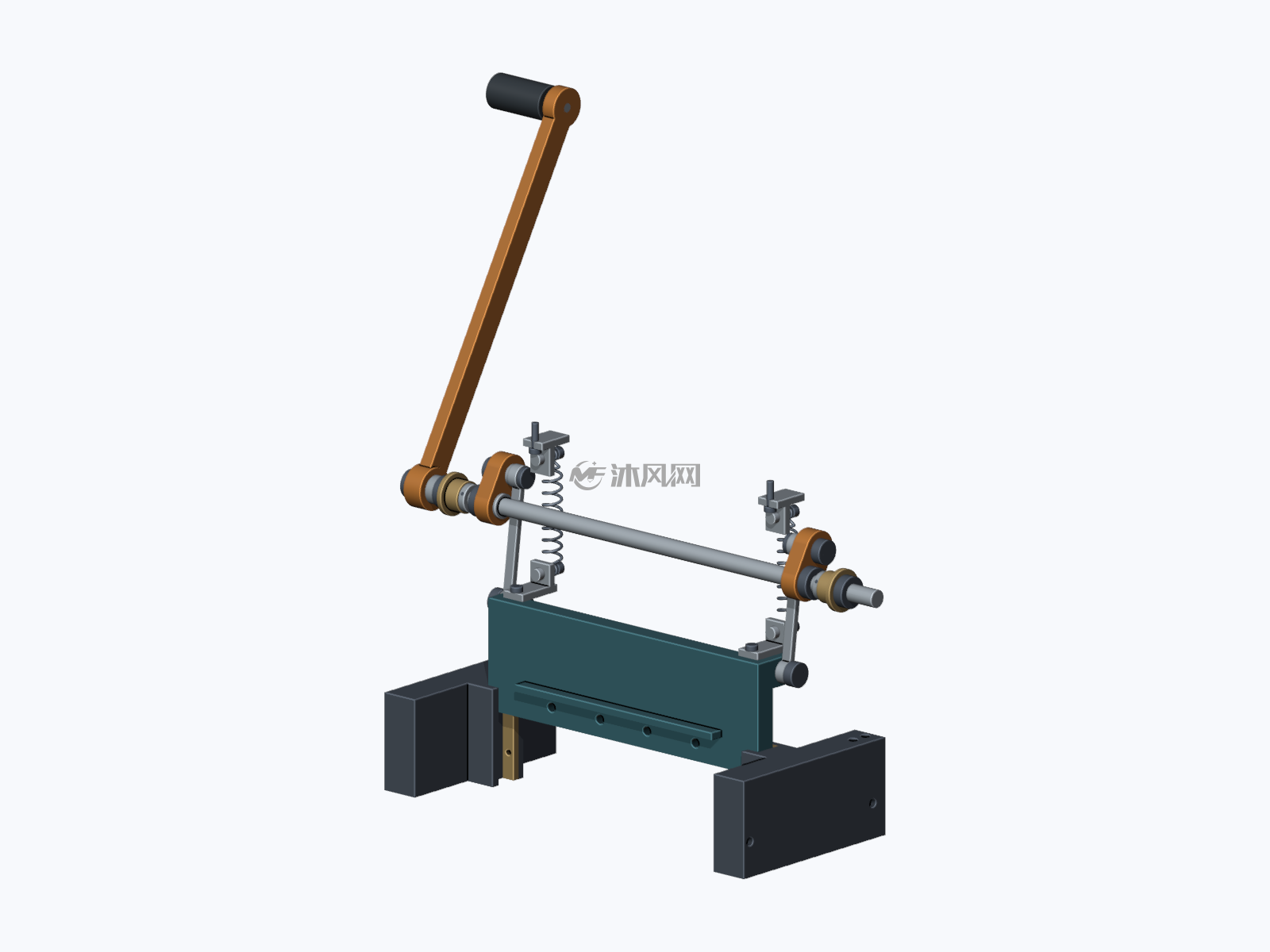

双曲柄连杆驱动
-
(3/6)

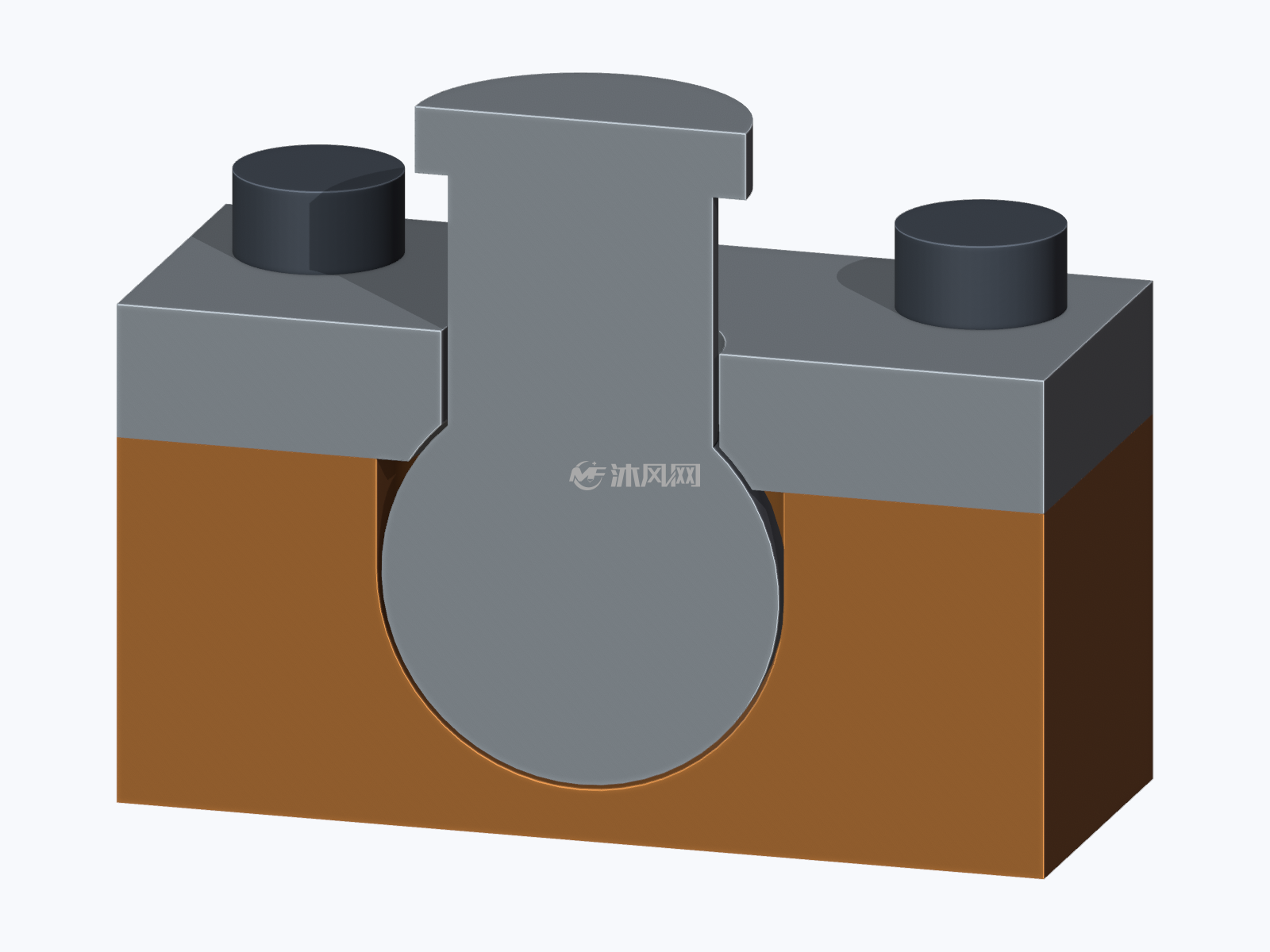

球头压脚剖视
-
(4/6)

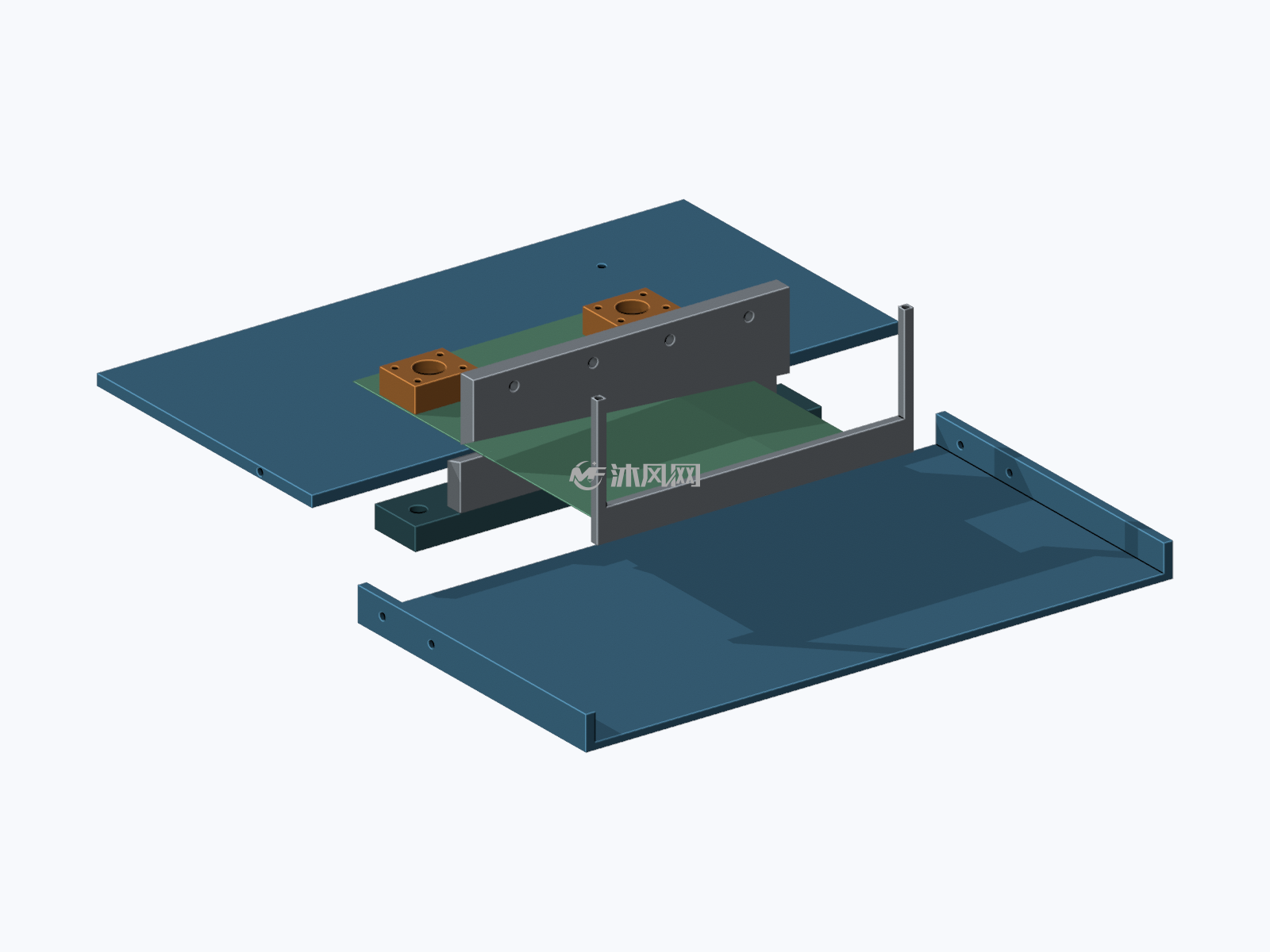

挡料与定位结构
-
(5/6)

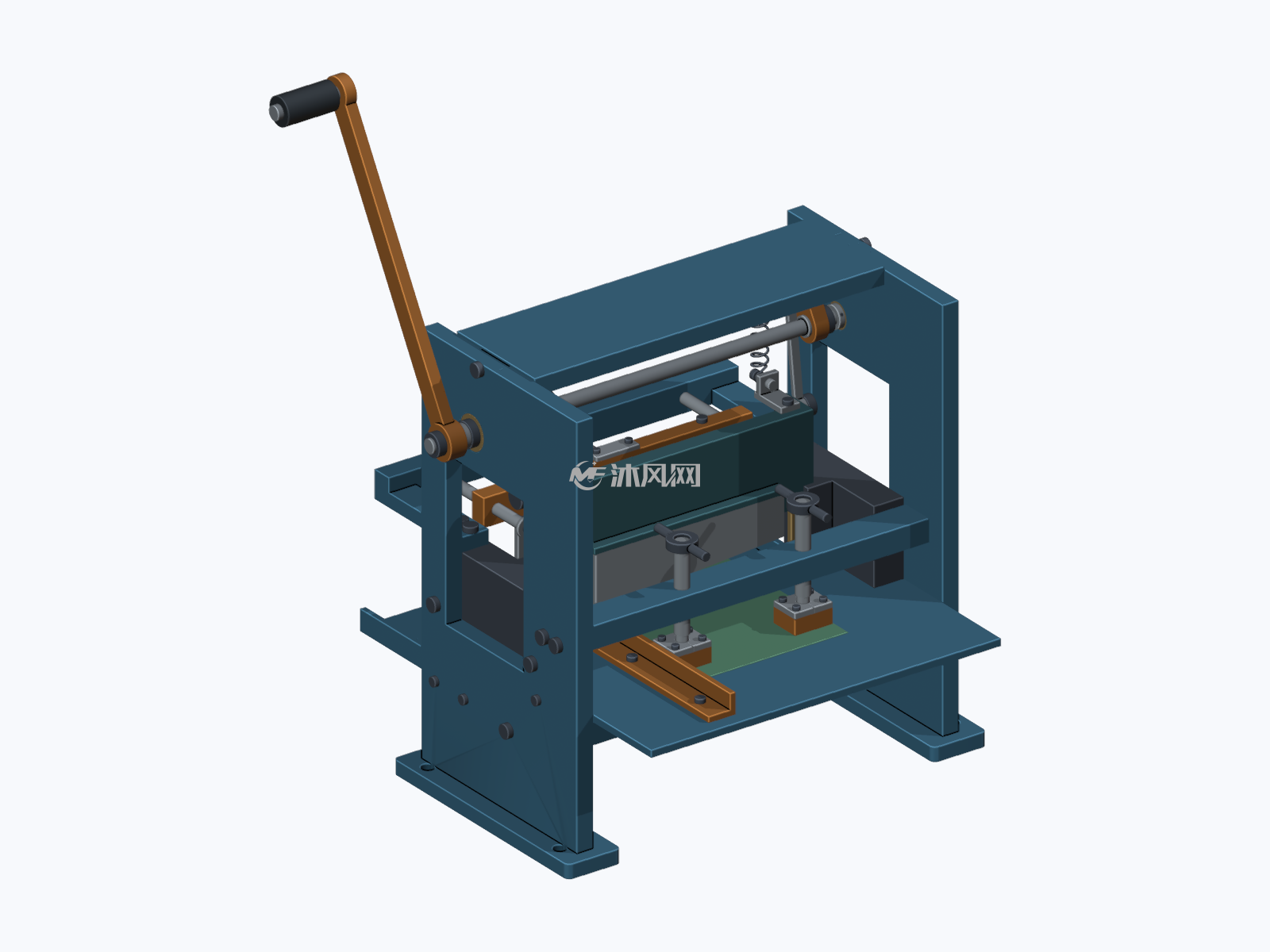

规定部分切开状态
-
(6/6)
落料出口与维护空间
手动斜刃薄板剪切机结构参考描述
独立薄板剪切结构，包含斜上刃与固定下刃座、双曲柄定长连杆、捕获式滑梁导向、独立球头压脚、防转后挡、侧挡及落料出口。与历史剪折复合机不同，本件不含分段折弯刀模。代表材料厚0.3 mm，切开状态是规定几何，不是断裂或塑性剪切仿真。力估算采用自设材料强度和理想条件，不构成实际手力或钢板剪切能力证明；下刃座固定，不宣传现场刀隙调整功能。
文件包含FreeCAD FCStd命名实体模型、STEP交换模型、Python生成源码及参数、BOM、静态PDF尺寸参考和实际CAD展示图。原生对象为命名BRep，不含完整草图/特征历史或原生装配配合约束；不是SolidWorks的SLDPRT/SLDASM。源码改参再生成与原生特征改参不同，生成环境为Linux FreeCAD 1.0，Windows运行未验证。本地审核核对了保存实体、STEP、BOM及有限几何状态；未在FreeCAD应用内重建，未验证全部参数组合或连续全运动。PDF为静态非关联尺寸参考，不是完整制造放行图。尺寸、材料和多数工况为自主设计假设，仅供结构学习、接口与机构设计参考，不是厂家原装或经认证的替代件，不可据此直接制造或承诺额定性能。
