钩藤剪切机3D

发布时间：2026-01-16 15:49

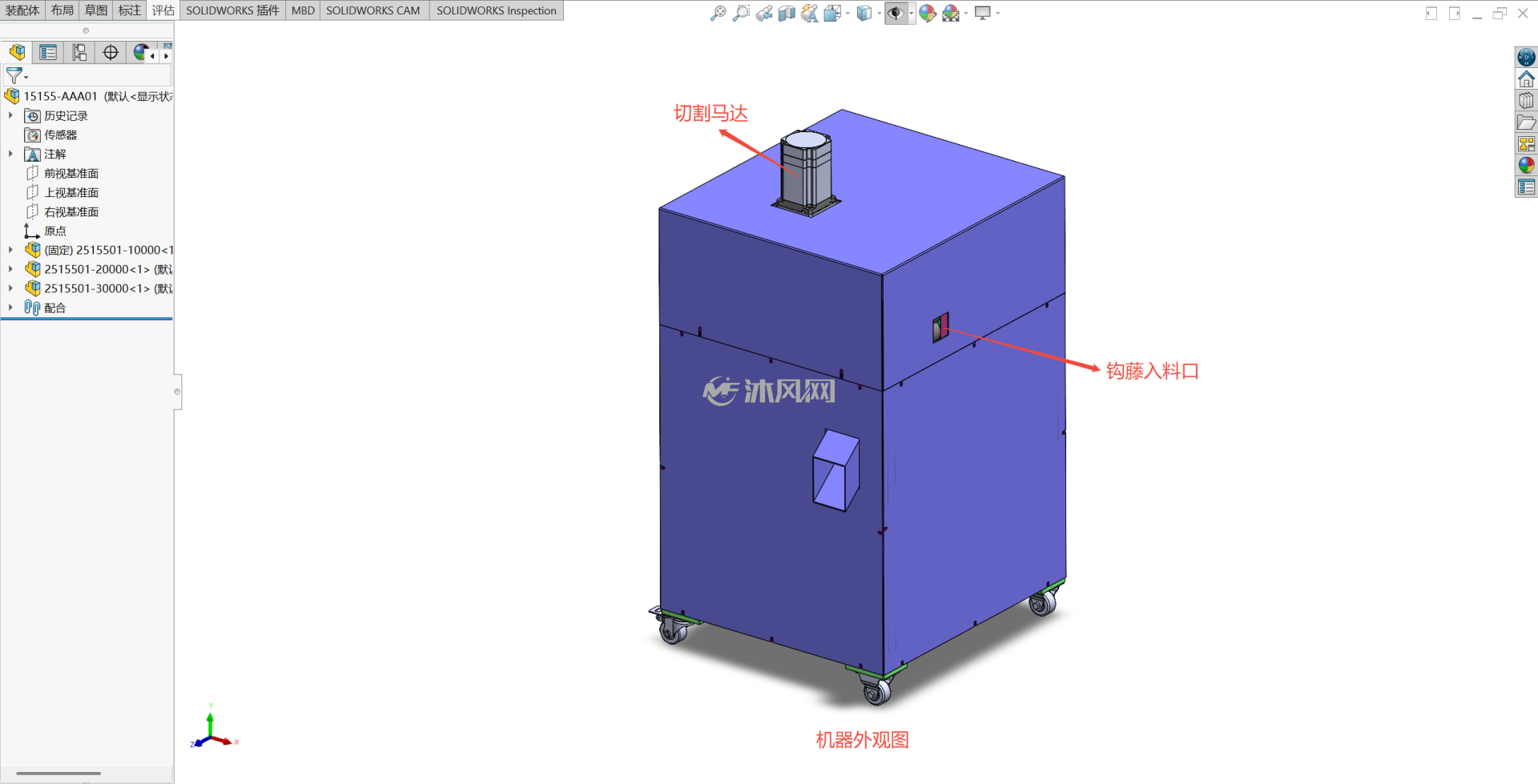

(1/5) 机器外观图

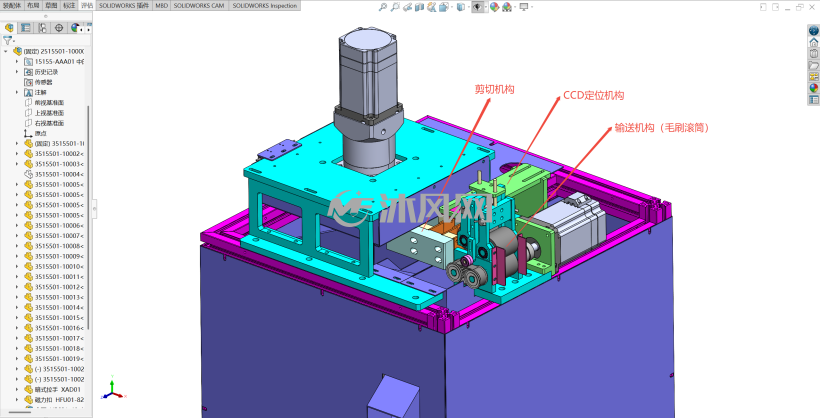

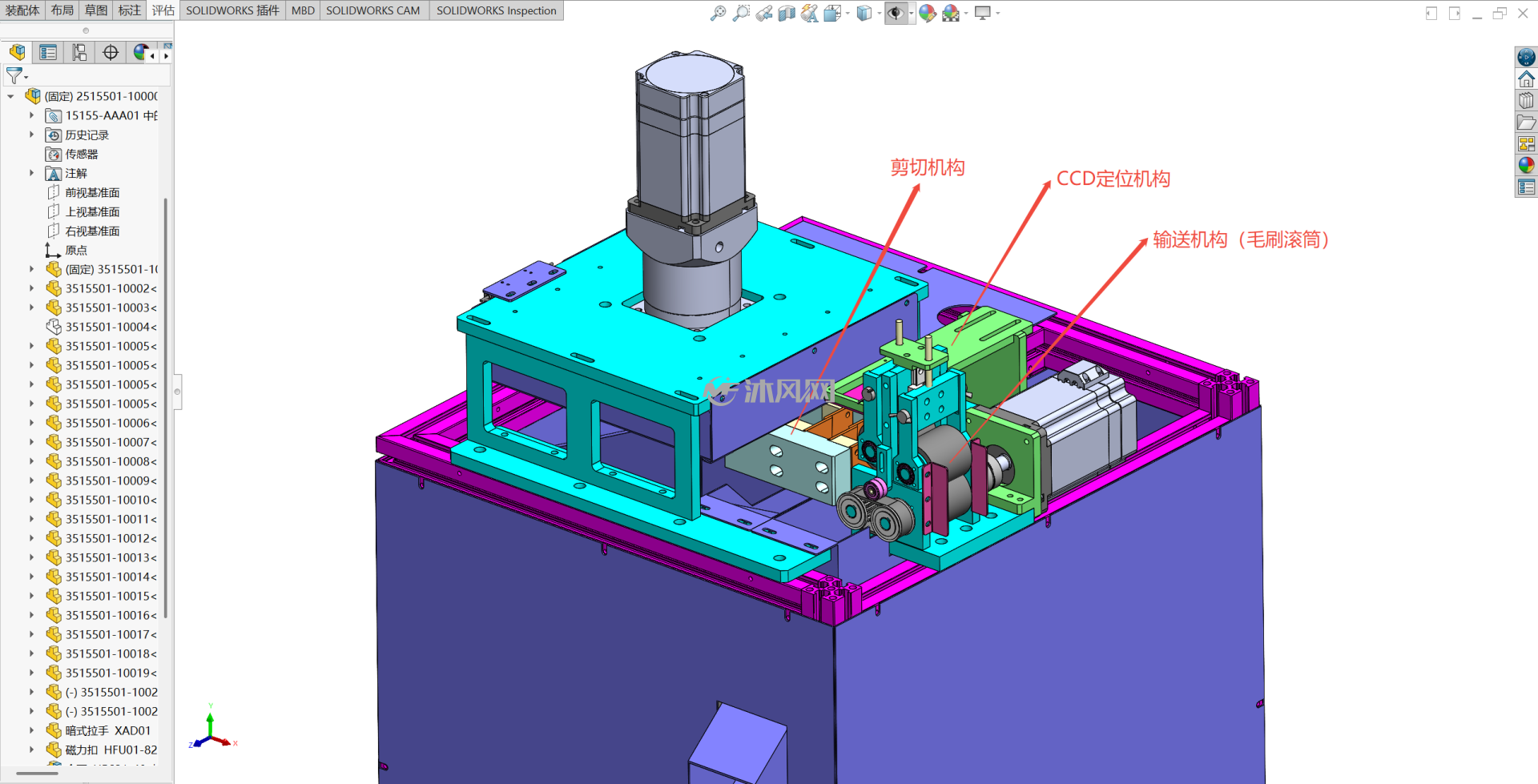

(2/5) 内部结构图

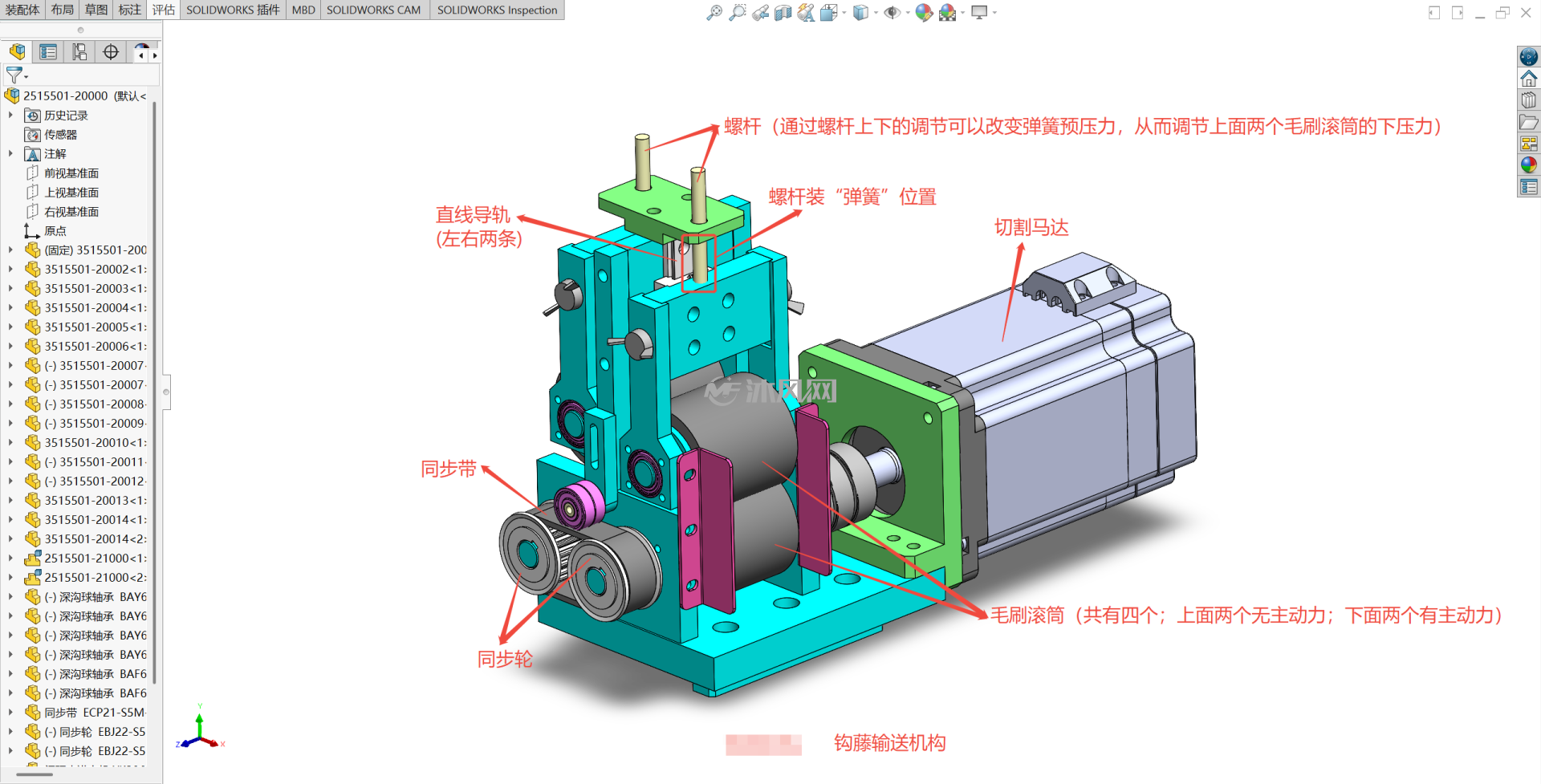

(3/5) 钩藤输送机构

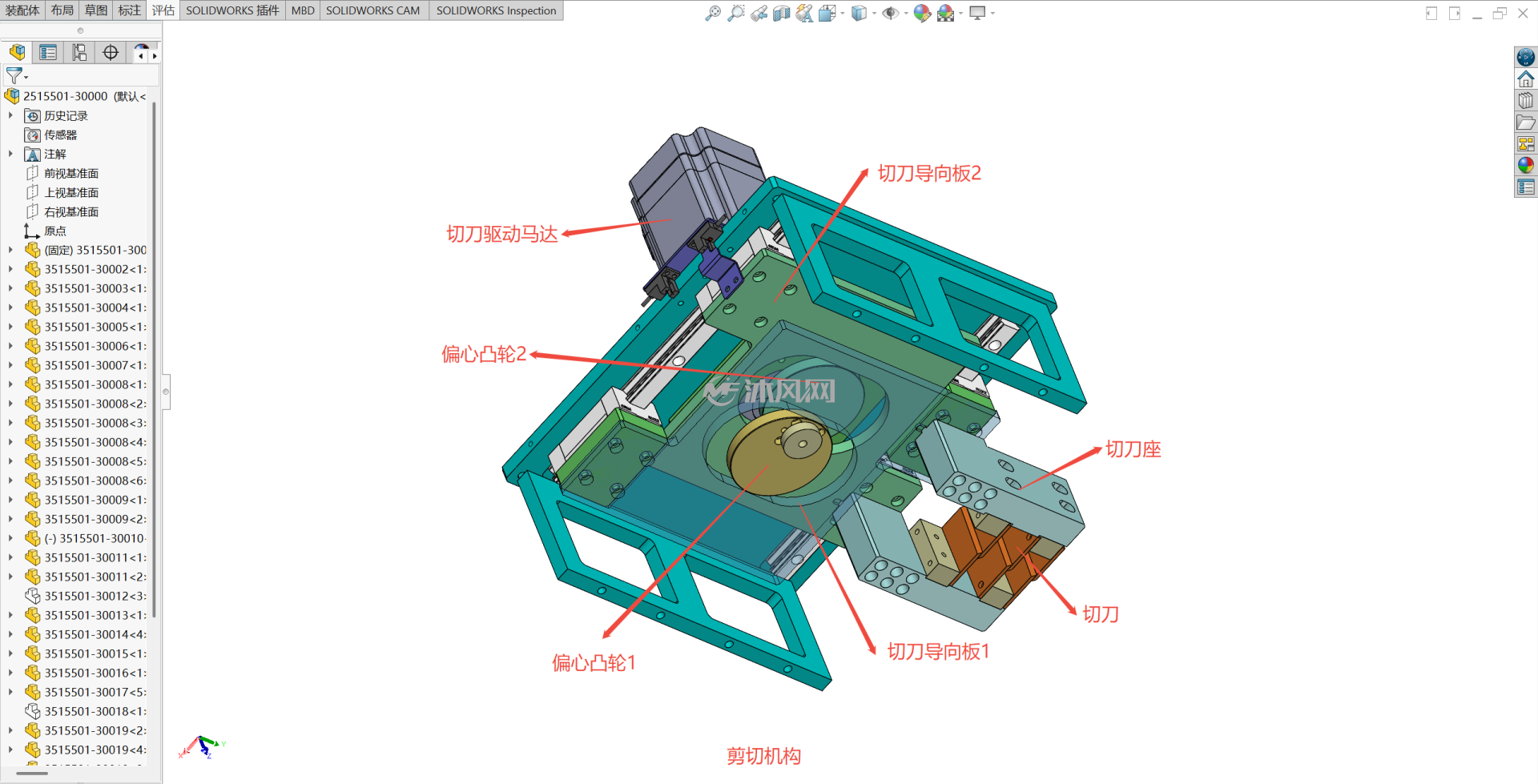

(4/5) 剪切机构

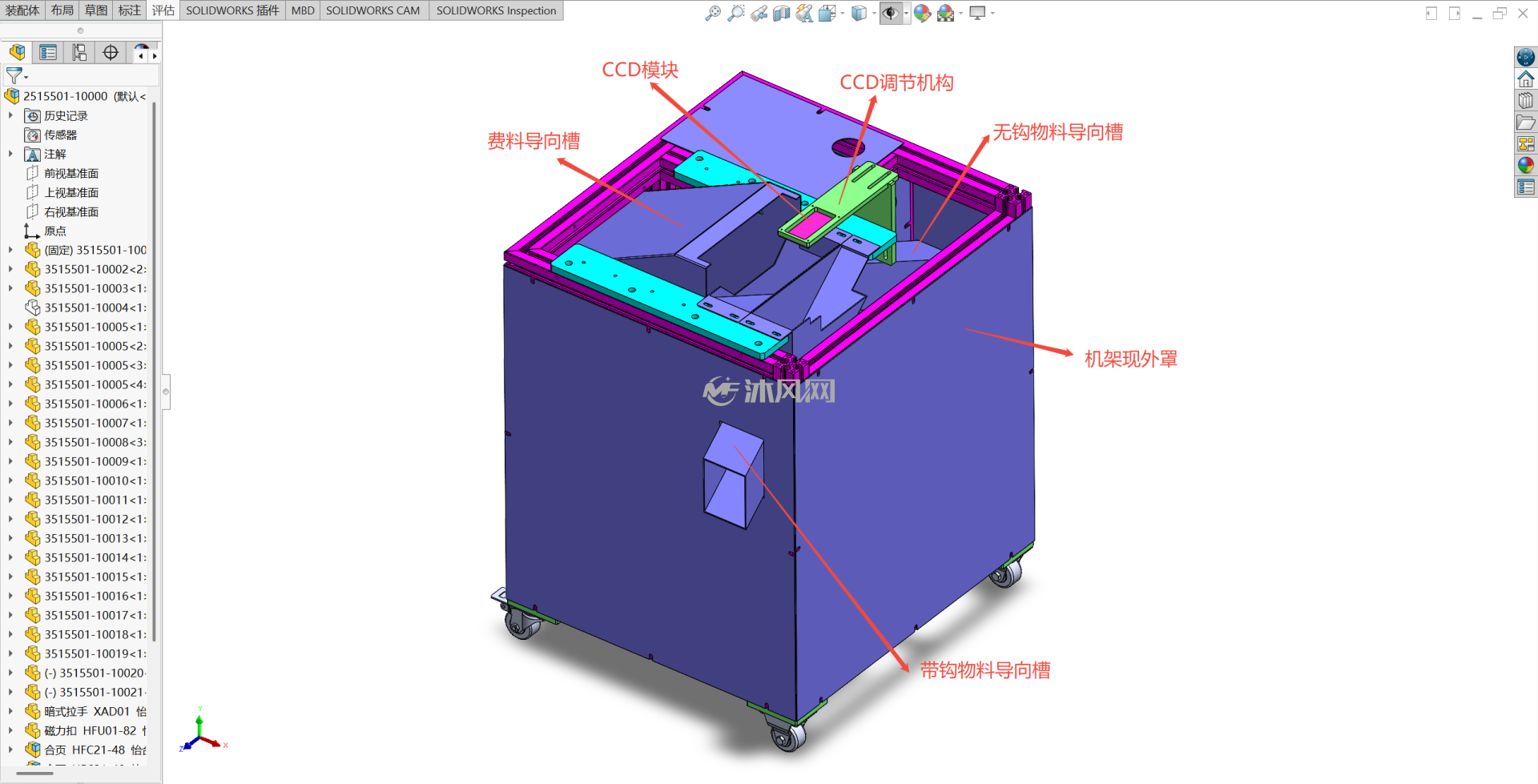

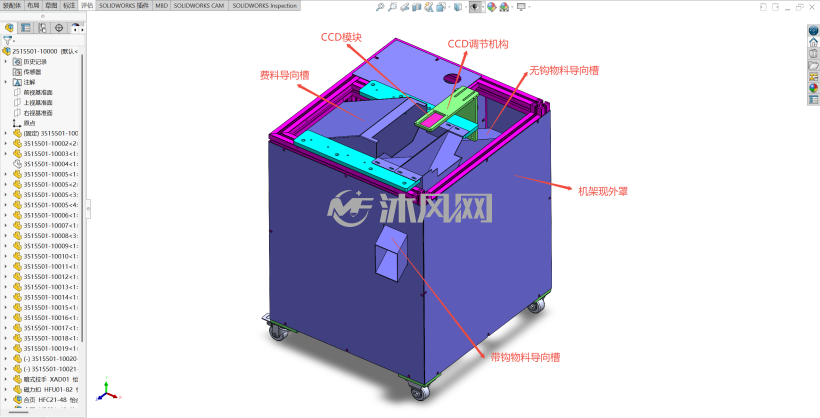

(5/5) 机架外罩与CCD定位机构

退出全屏

1、设备由机架外罩、钩藤入料输送机构、切割机构、CCD定位机构、物料导向机构、电气控制等组成； 2、设备主要用于钩藤这种中草药枝条进行裁切，分出钩藤枝条的有钩部分和无钩部分，因为中药入药最主要的就是要有钩部分，且有钩部分要求两侧枝条在25~30mm左右，因此可以通过换切刀座改变裁切长度； 3、工作时，人工将钩藤一根根由入料口投入，钩藤枝条在入料输送机构（毛刷滚筒）带动下往机械里面送，CCD拍到有钩子的部分时，切割机构动作将带钩部分切割下来，如此往复；

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1855533

文件大小：62.26MB

图纸版本：Solidworks2021

图纸格式：sldasm、sldprt

所需积分：250沐风币

发布时间：2026-01-16 15:49

图纸参数：可编辑含参数
