对称式三锟卷板机

发布时间：2026-06-12 17:33

(1/4) 卷板机总装

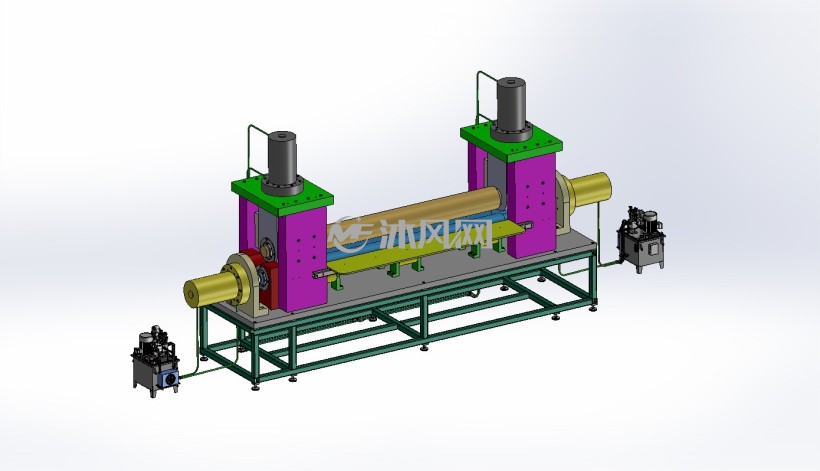

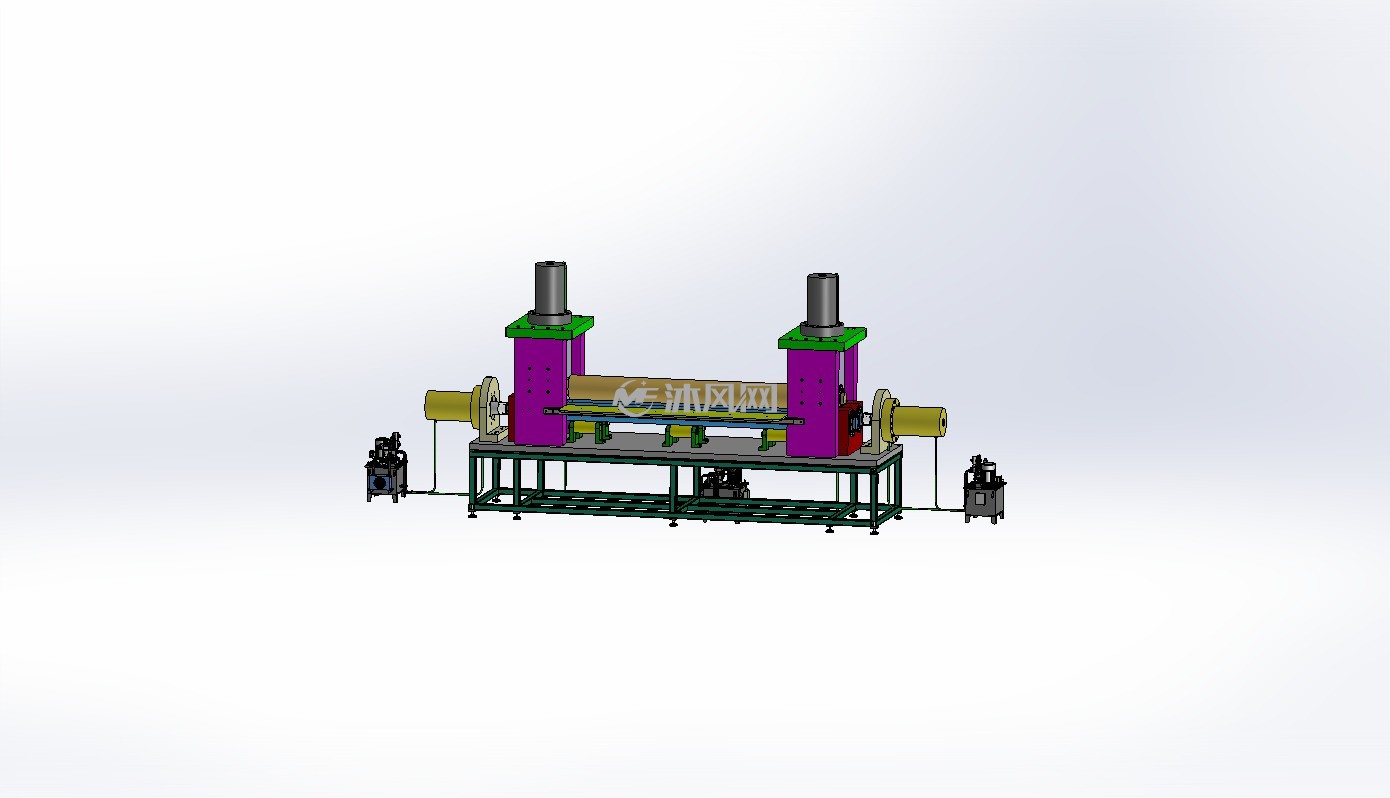

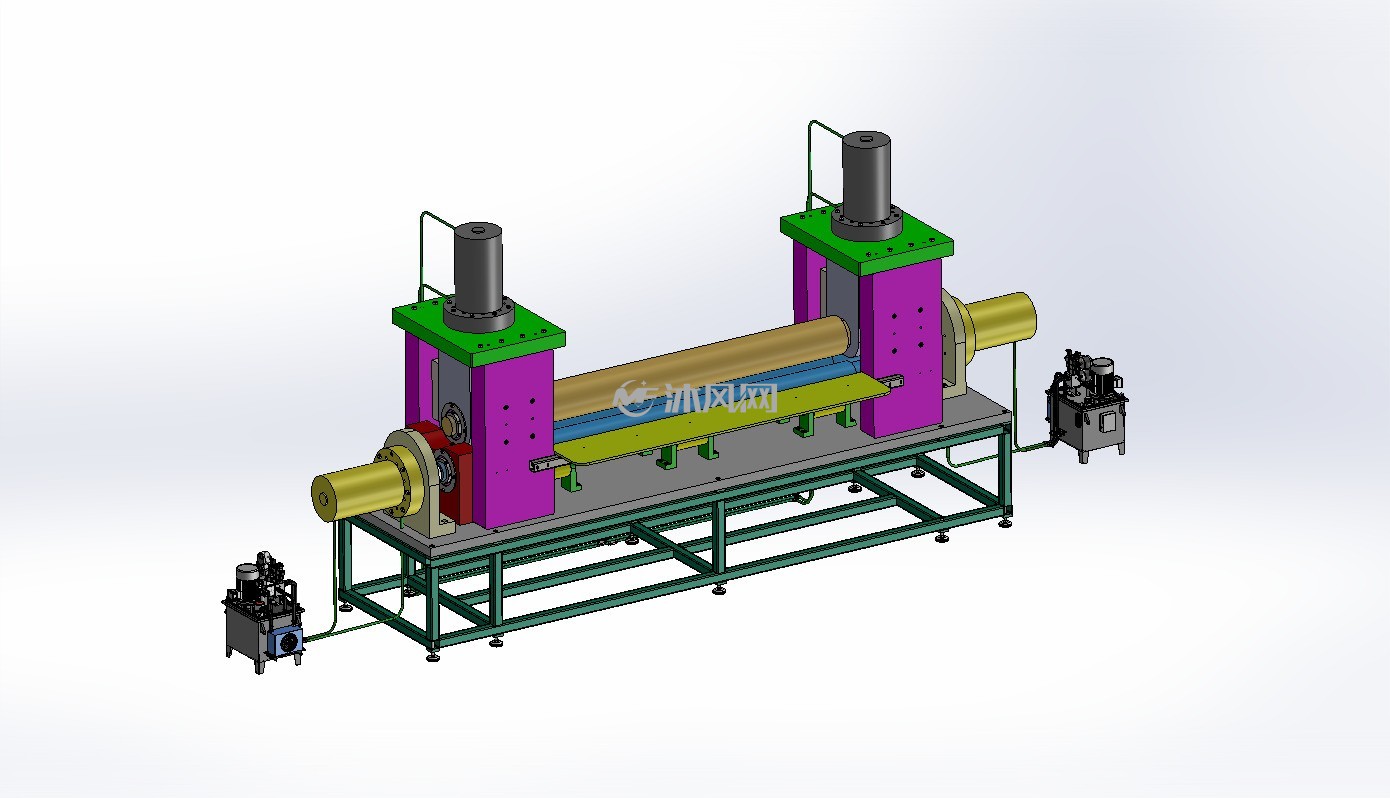

(2/4) 三锟卷板机总装

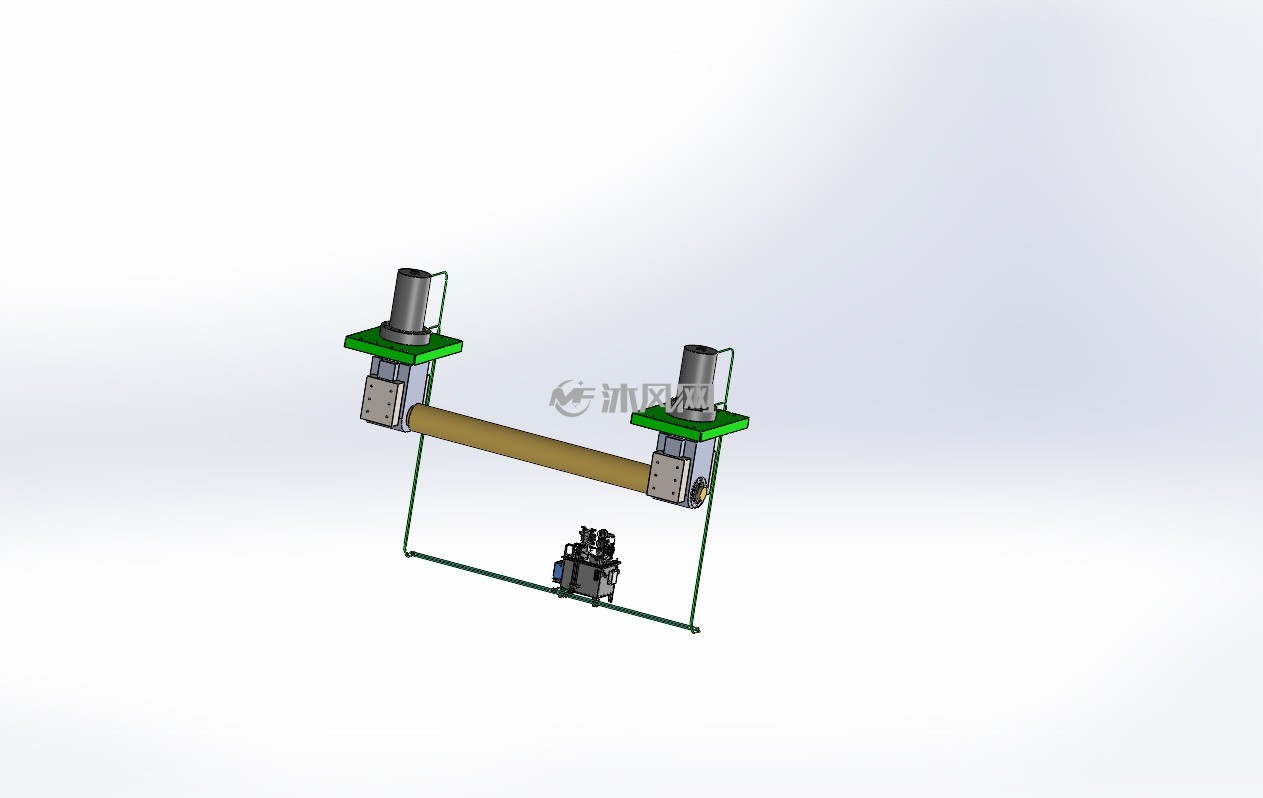

(3/4) 上锟部件

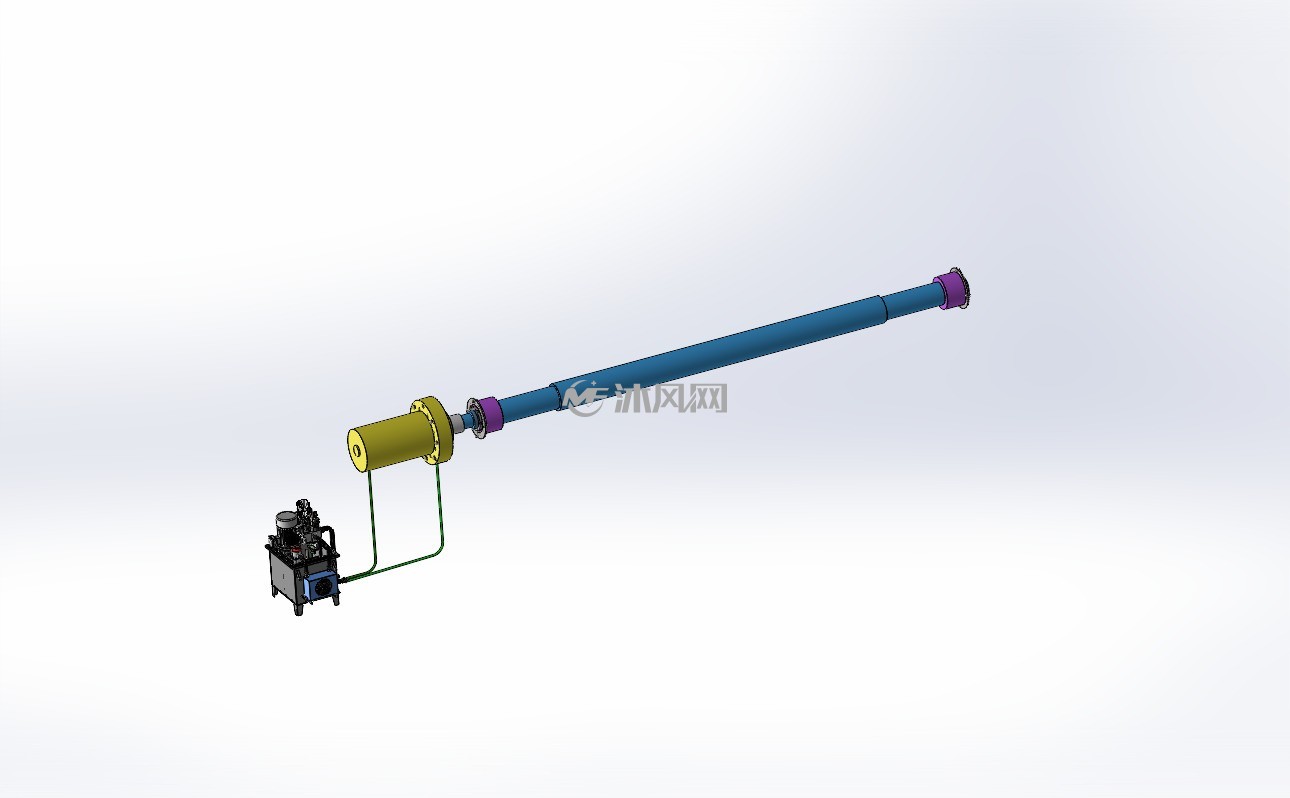

(4/4) 下锟部件

退出全屏

本机器为对称式三锟卷板机，上辊为被动辊，仅实现垂直升降，不参与驱动,下辊为主动辊，由液压马达直接驱动，承担板材卷制的进给与扭矩传递，上辊由左右对称布置的2只双作用单活塞杆液压缸驱动，实现同步升降,支撑辊为辅助部件，用于抵消下辊因长度较长、长期受力产生的弯曲变形，确保卷制精度。
