棒材爬坡式冷床

发布时间：2024-11-29 00:24

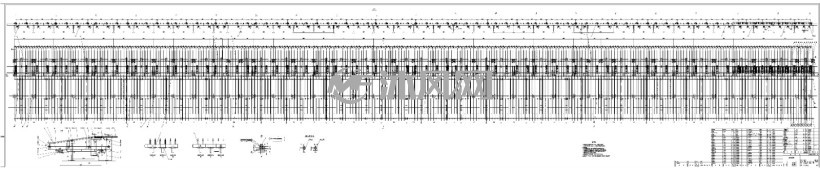

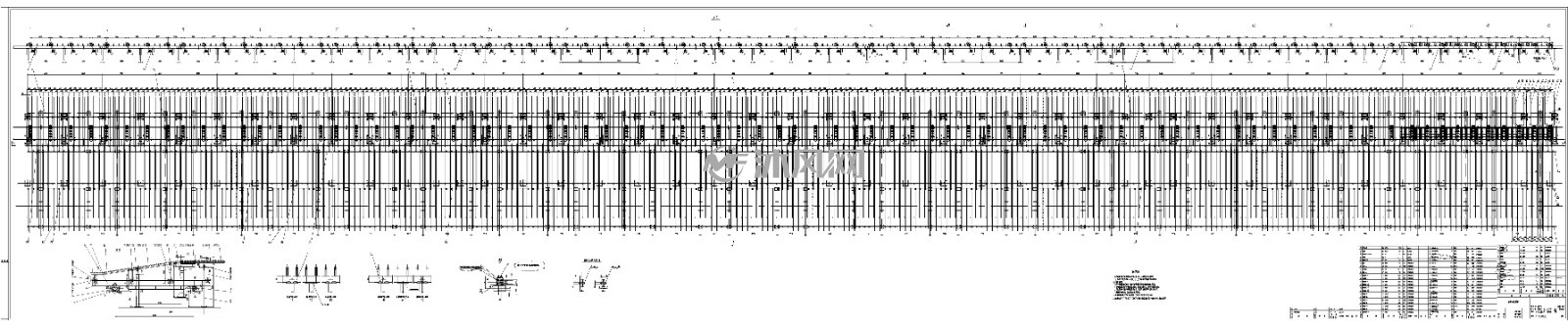

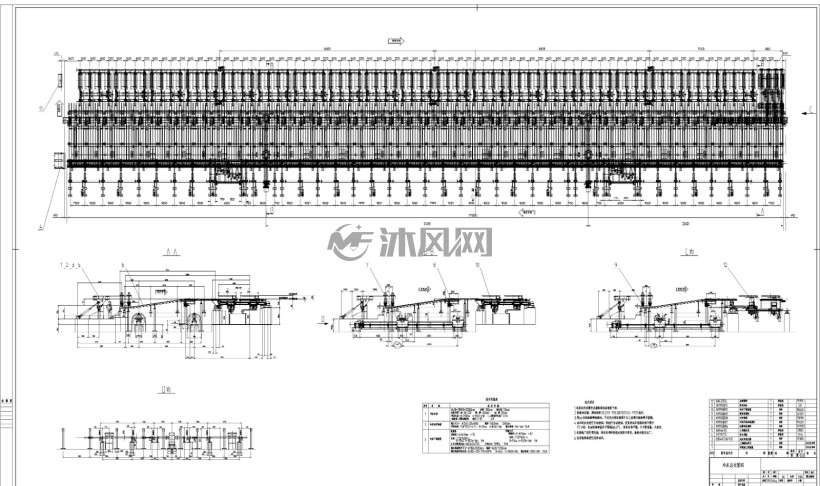

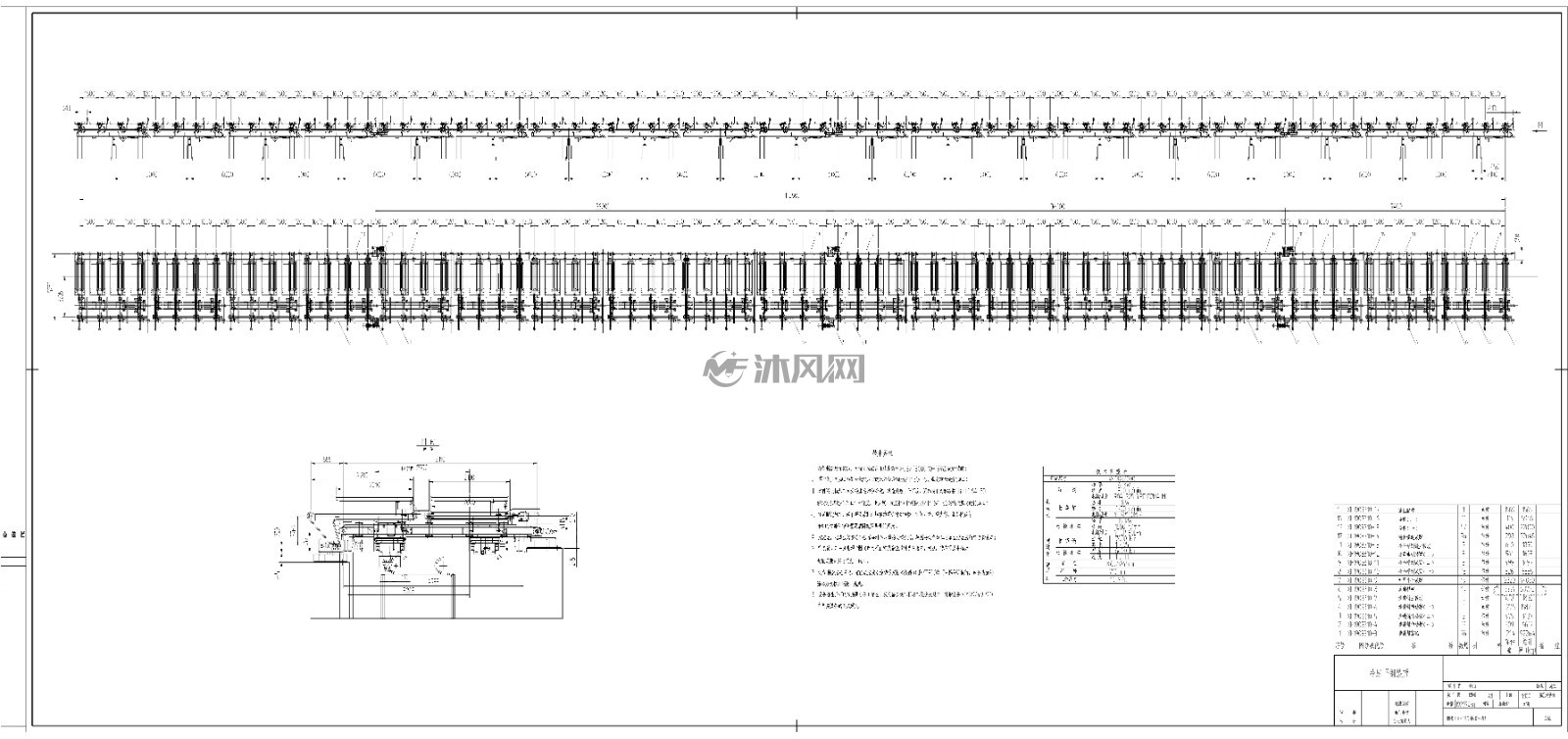

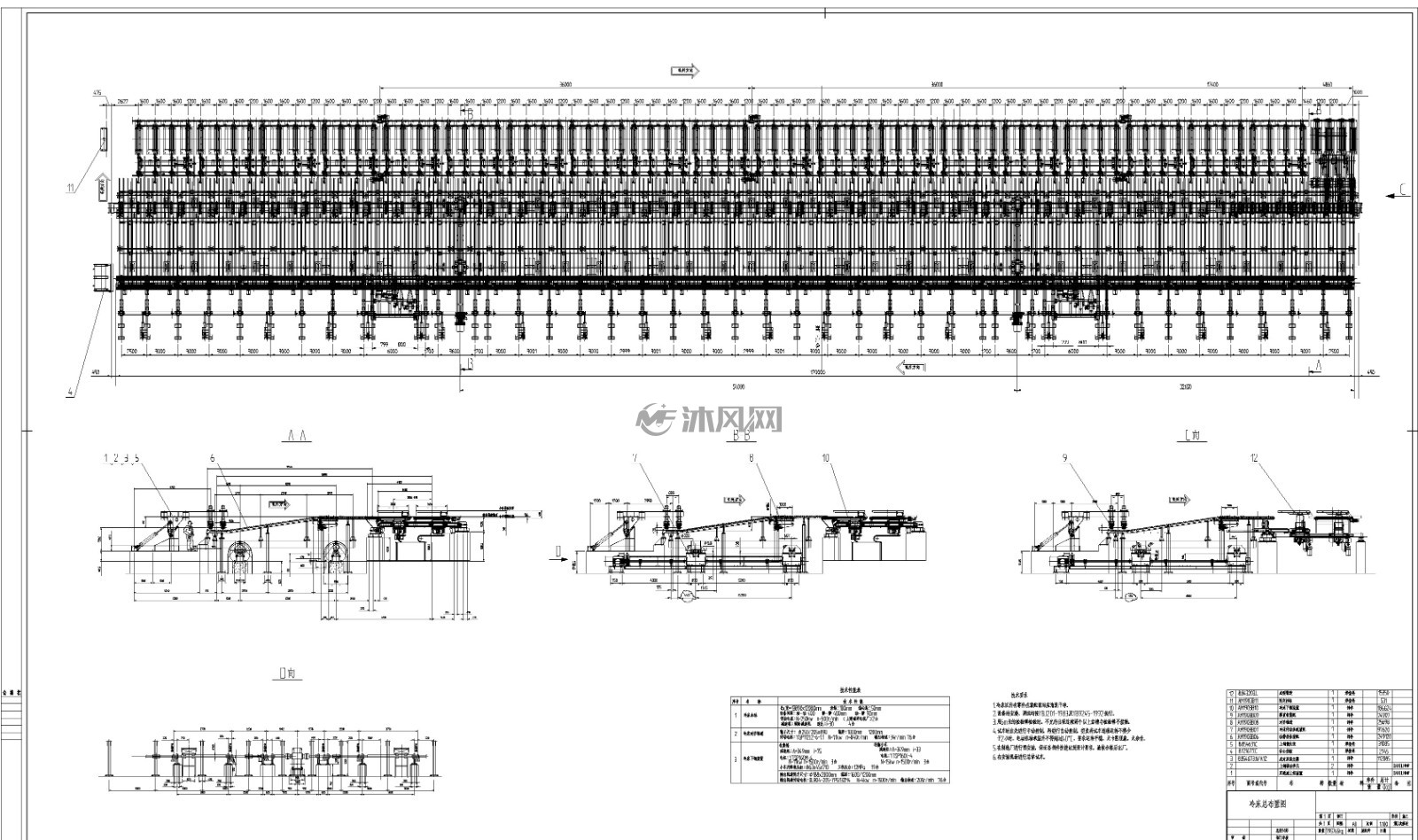

(1/6) 冷床总布置

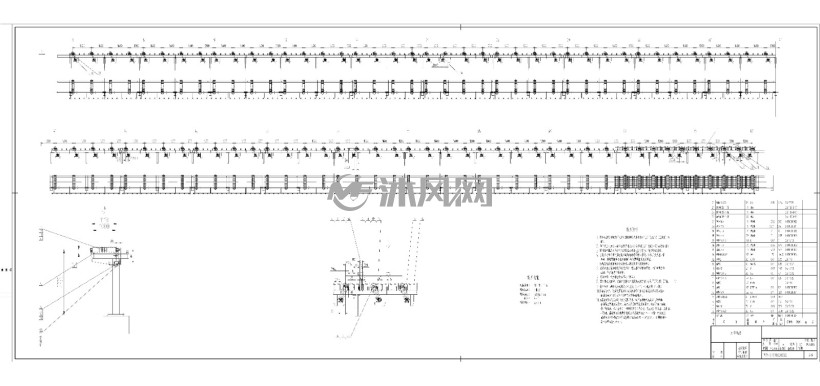

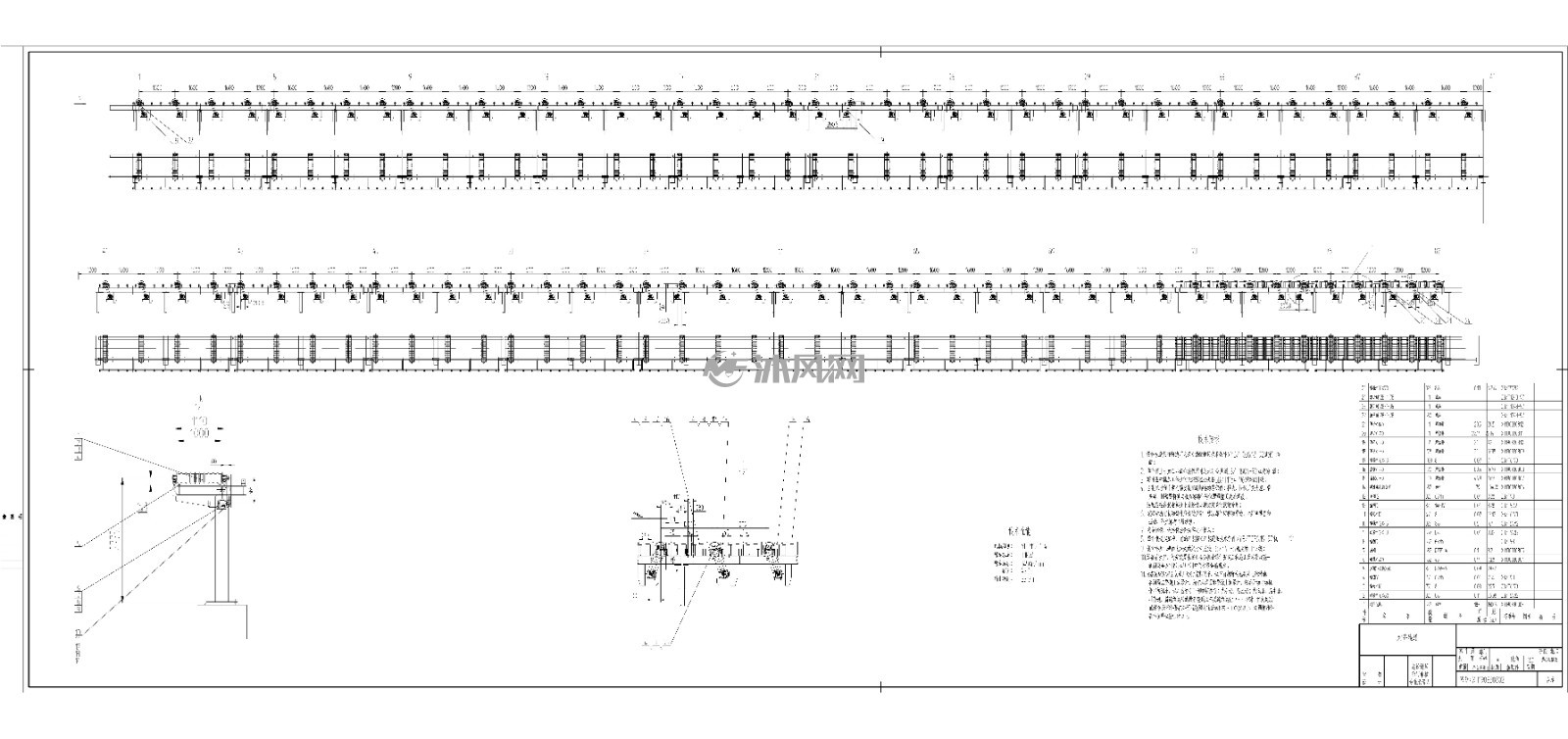

(2/6) 齿条装配

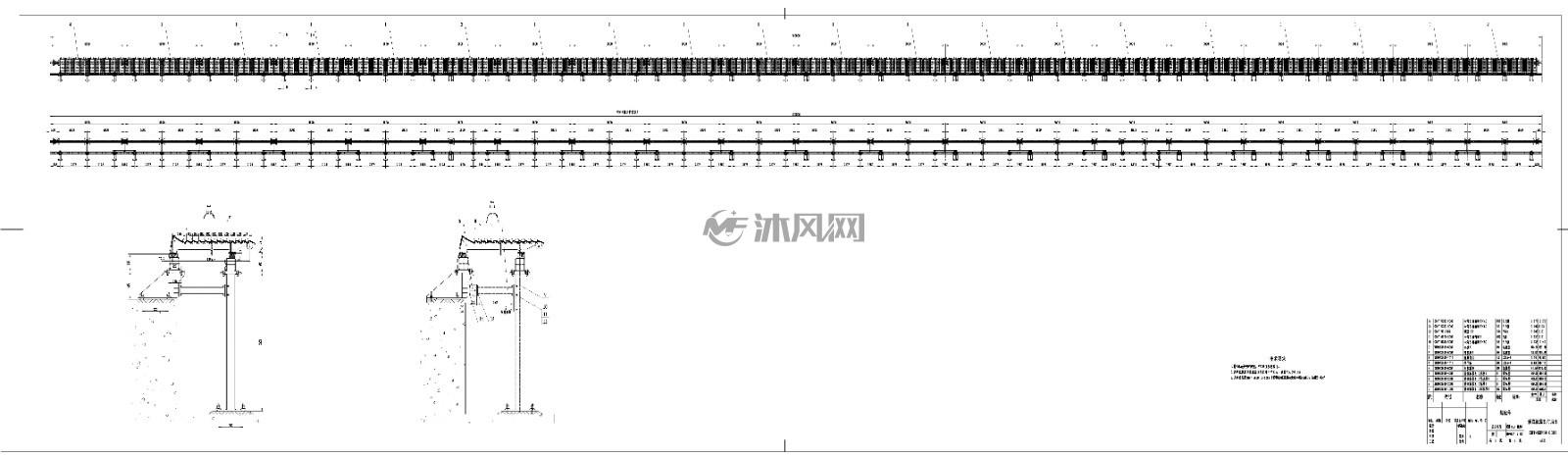

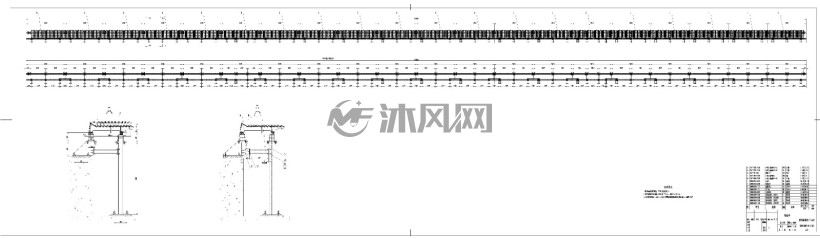

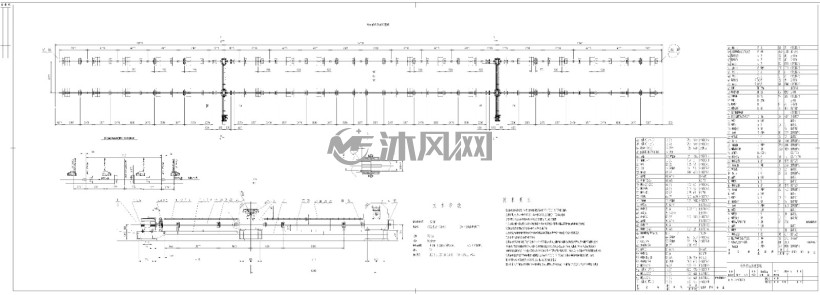

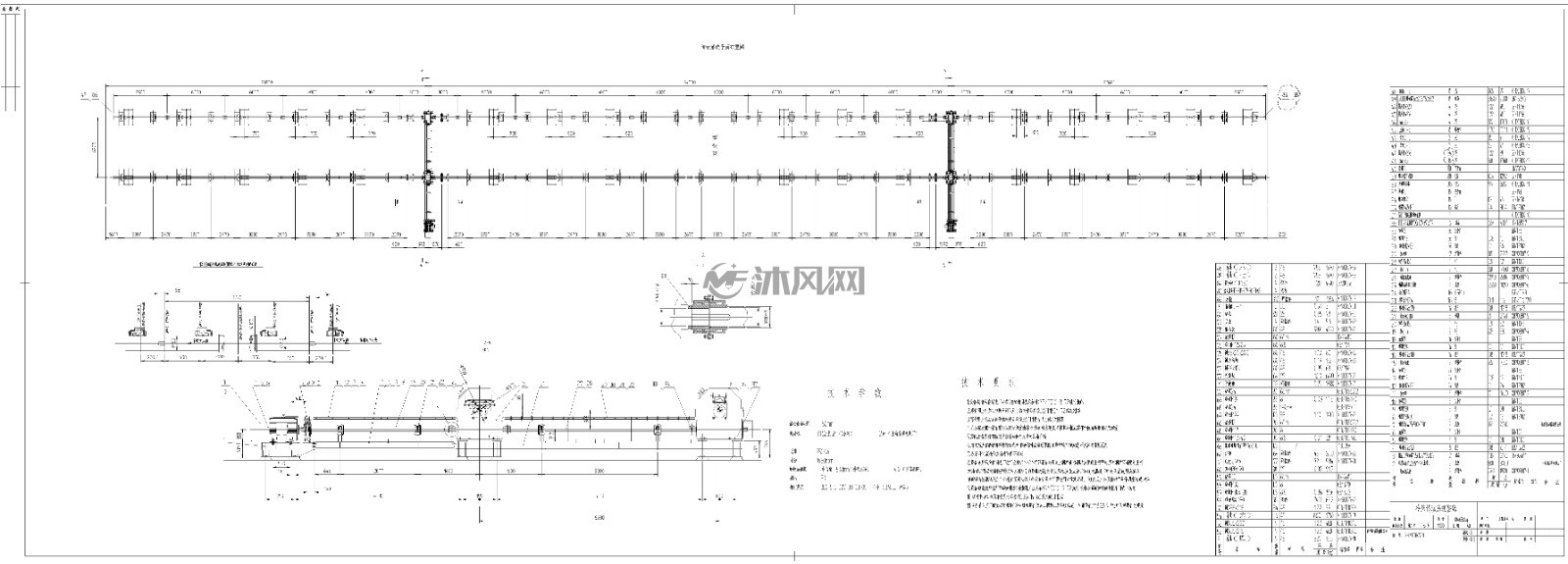

(3/6) 矫直板装配
(4/6) 冷床传动
(5/6) 对齐辊道

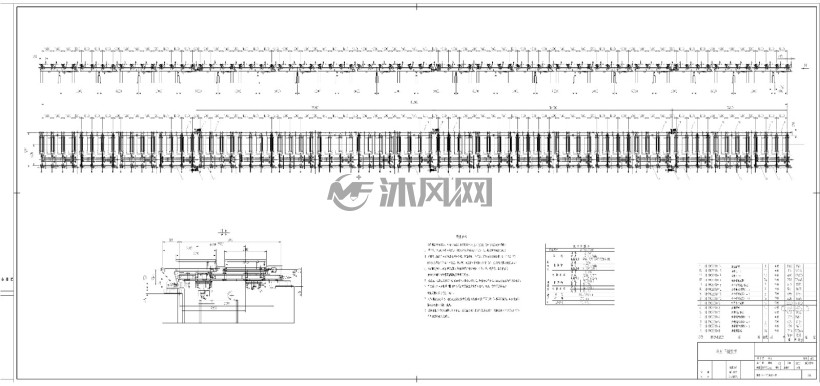

(6/6) 下钢总布置

退出全屏

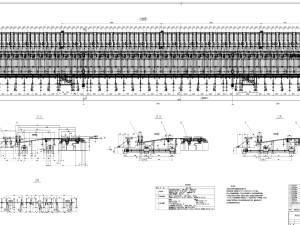

该设备为棒材冷床，冷床床面是爬坡的，即冷床上钢侧和下钢侧不在同一平面，下钢侧比上钢侧高。主要由矫直板装配、齿条装配、对齐辊道装配、冷床传动、下钢装置等组成。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1678680

文件大小：7.89MB

图纸版本：AutoCAD2004

图纸格式：dwg

所需积分：3000沐风币

发布时间：2024-11-29 00:24

图纸参数：可编辑含参数

图纸分类：冷机
