下沉式立体车库

发布时间：2026-10-12 13:11

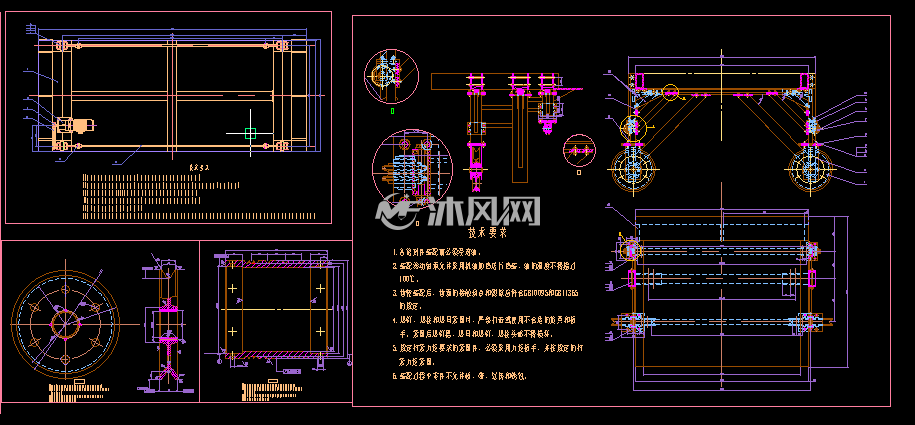

(1/4) 子装配

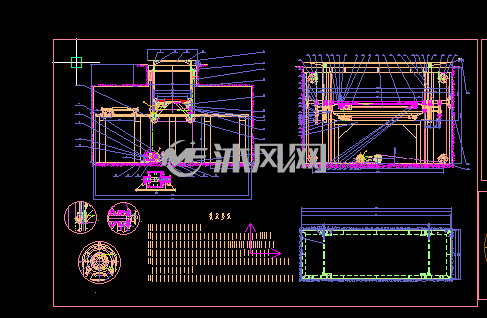

(2/4) 装配图

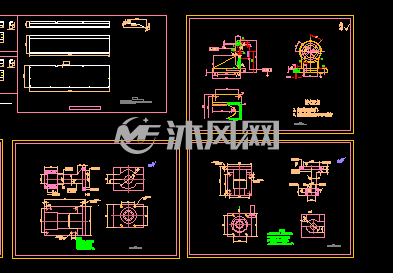

(3/4) 零件加工图

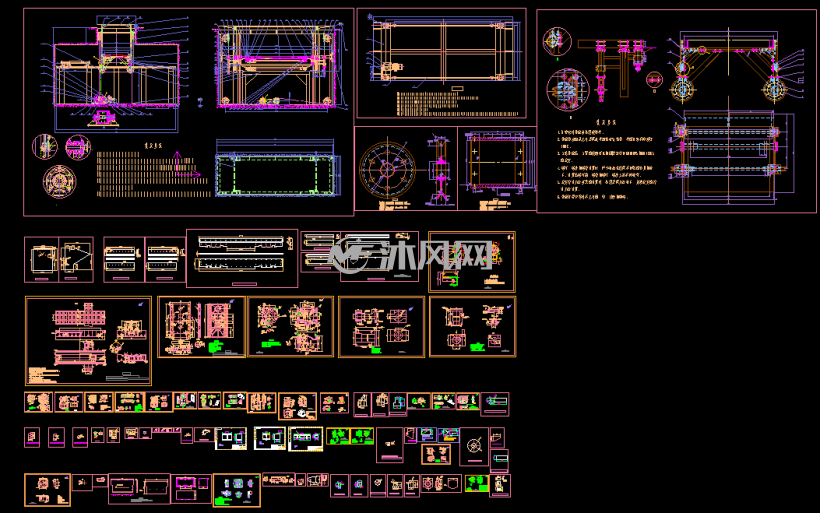

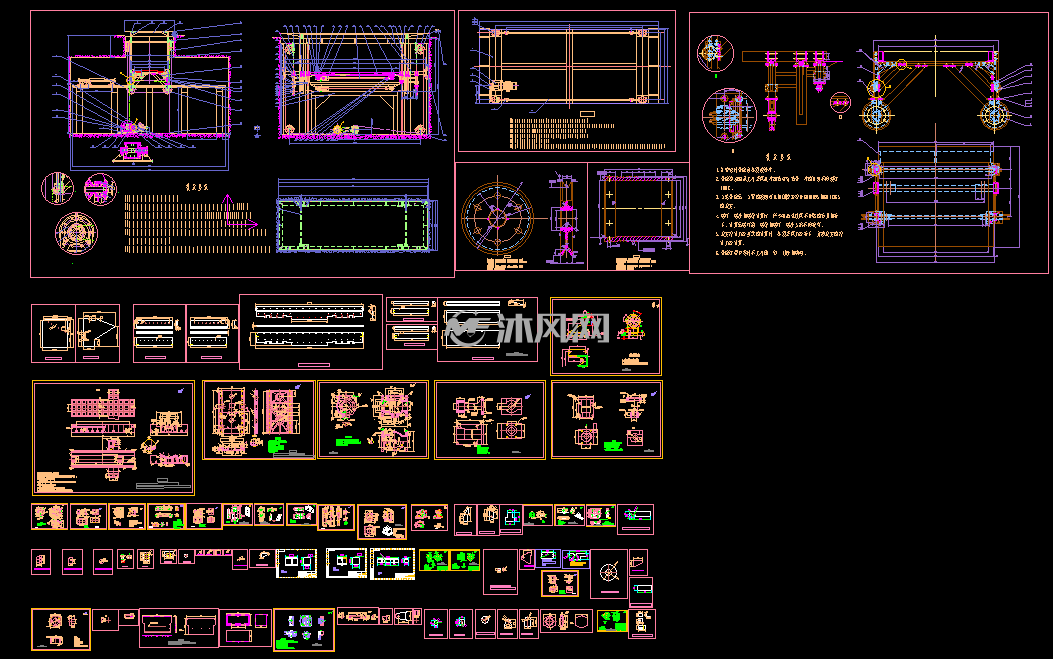

(4/4) 总图

退出全屏

下沉式立体车库总图包含地下基坑主体、车辆承载平台、升降驱动机构、横移载车板、导向轨道、安全防护装置、电控系统、限位传感器以及出入口防护门等零部件。车辆驶入载车板定位完成后，设备依靠升降机构将载车板连同车辆下沉至基坑内部，配合横移机构完成车位的调换存取，地面仅保留出入口，大幅节省地面可用空间。整套车库安全保护功能齐全，具备过载、限位、防坠落等多重保护，运行噪音低，空间利用率高，适合小区、商圈地面空间紧张的场景，可根据基坑深度规划车位数量，实现多台车的分层停放，提升土地利用效率。图纸仅供参考

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2006296

文件大小：13.64MB

图纸版本：AutoCAD2000

图纸格式：dwg、png

所需积分：220沐风币

发布时间：2026-10-12 13:11

图纸参数：可编辑含参数

图纸分类：立体车库

软件分类：

AutoCAD AutoCAD2000
