轮胎硫化机自动涂胶喷涂系统

发布时间：2026-05-18 07:03

(1/4) 出胶系统装配

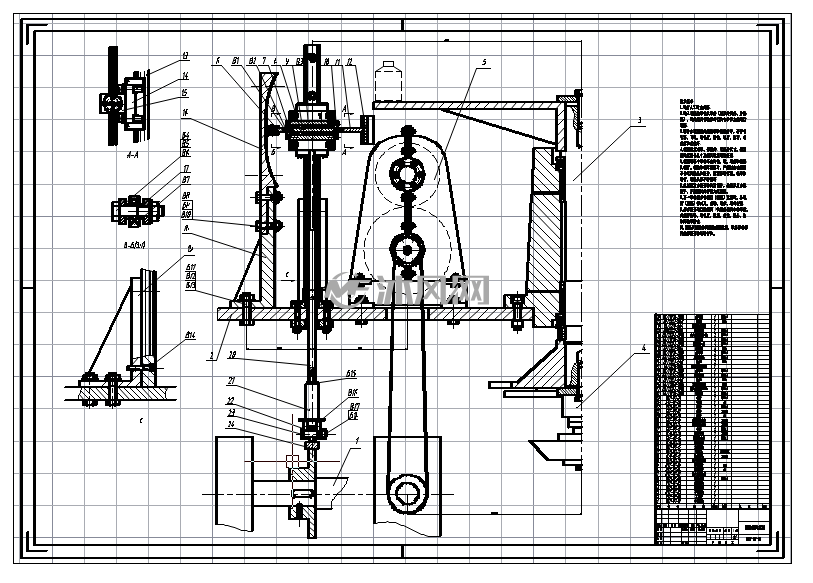

(2/4) 总装配图

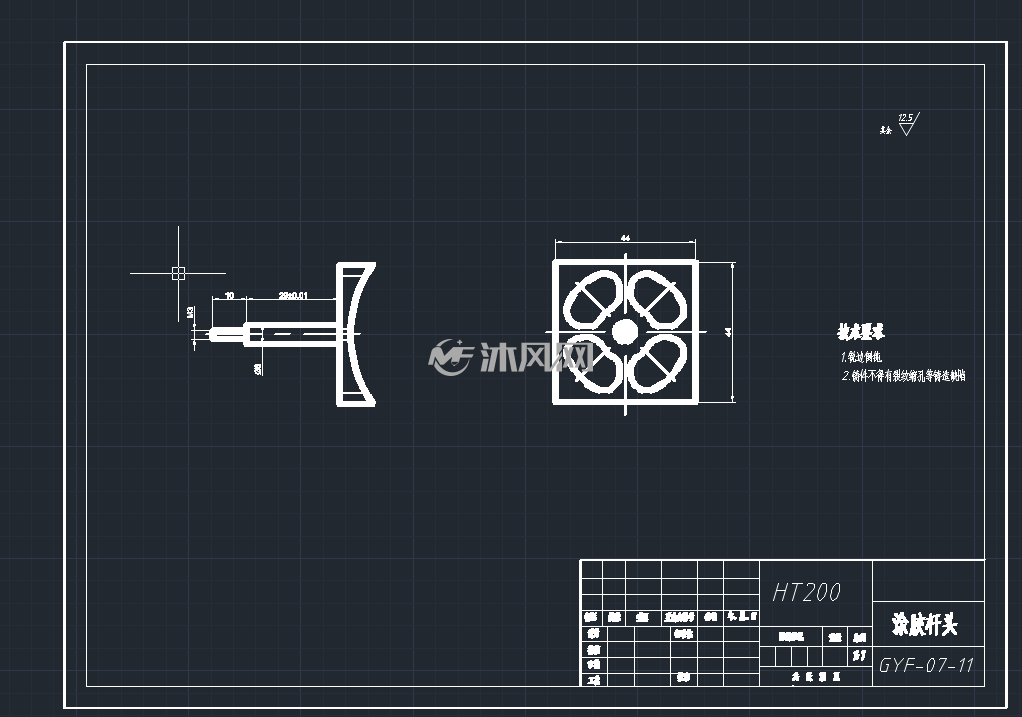

(3/4) 涂胶头

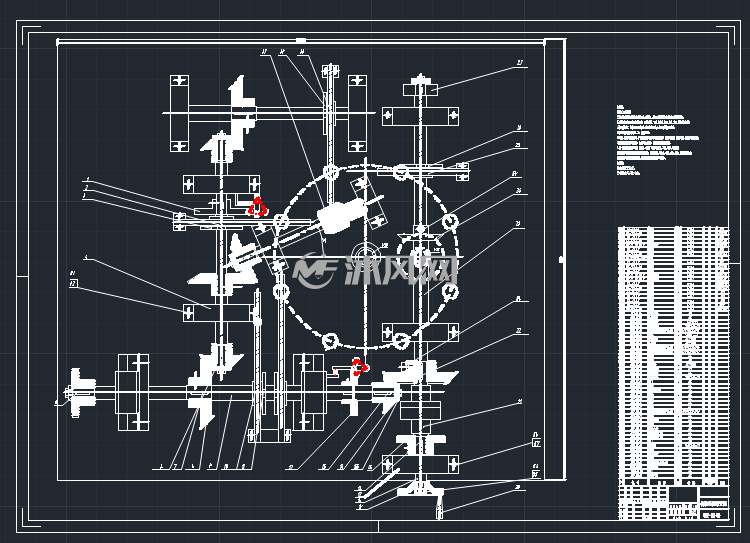

(4/4) 传动系统装配图

退出全屏

本装置为轮胎硫化机胶囊隔离剂自动涂胶系统，由传动机构、导轨机构、涂胶执行机构及工作台组成。通过带轮传动带动推杆与摆杆机构，驱动涂胶杆沿直线导轨上下往复运动，涂胶头将隔离剂均匀喷涂在硫化胶囊表面，防止轮胎硫化过程中与胶囊粘连。装置采用 Q235-A、45 钢、HT200 等材料制造，配合滚动轴承、直线轴承及弹簧部件，保证运动平稳可靠，满足轮胎生产的脱模工艺需求，提升产品质量与设备使用寿命。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1915434

文件大小：8.37MB

图纸版本：AutoCAD2004

图纸格式：prt文件、dwg

所需积分：400沐风币

发布时间：2026-05-18 07:03

图纸参数：可编辑含参数

图纸分类：硫化机

软件分类：

AutoCAD AutoCAD2004
