8工位平面度转子铆压机总成
发布时间：2026-10-09 16:57
-
(1/4)
8工位平面度转子铆压机正视图
-
(2/4)

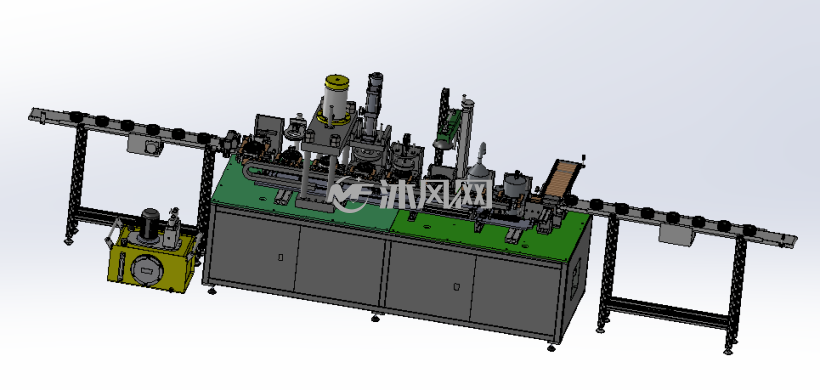

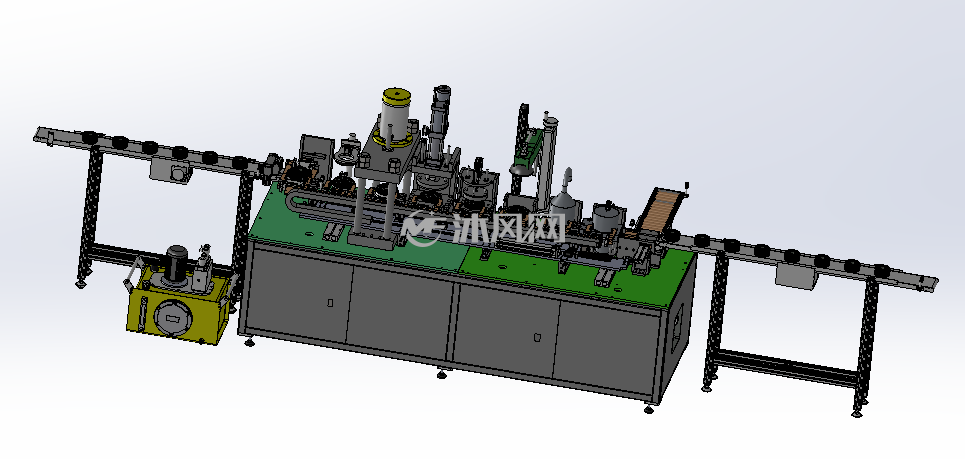

8工位平面度转子铆压机3D视图
-
(3/4)

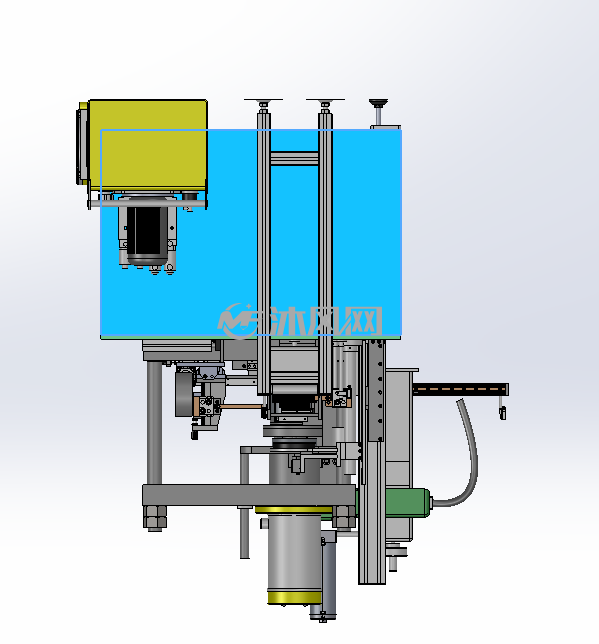

8工位平面度转子铆压机左视图
-
(4/4)

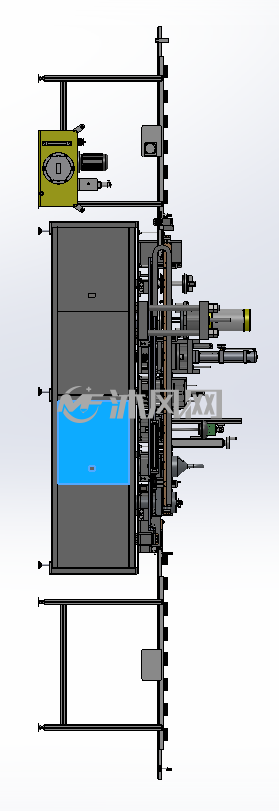

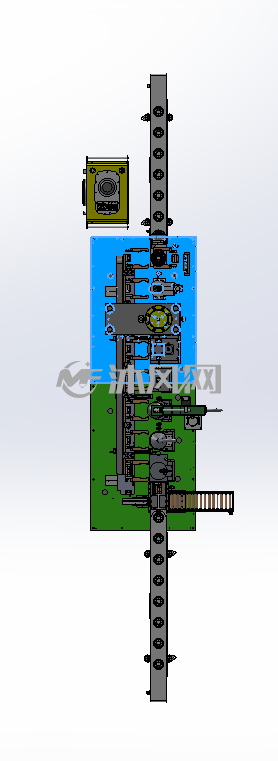

8工位平面度转子铆压机俯视图
8工位平面度转子铆压机总成描述
> 转子铁芯硅钢片叠片、多铆钉同步压铆一体化转盘设备，**重点管控铆后转子端面平面度、叠厚、铆接力**；属于转子定子压铆产线核心单机，铆完成品流转到【定子转子台风清理单机】做铁屑除尘。
> 转盘 8 个工位同步并行作业，凸轮分割器间歇分度，工位上集成转子定位工装，伺服压铆头 + 平面度检测模块，力位移双闭环控制，保证铆接后端面平面度在 0.02~0.05mm 级别（新能源汽车电机转子常用指标）
## 8 工位时序（环形转盘依次流转）
1. **上料工位**：转子硅钢叠片自动上料，中心定位 + 外圆粗定位，防叠片错位
2. **预压整平工位**：伺服预压，初步压平叠片，消除翘曲，为平面度做前置处理
3. **压铆工位（核心）**：多钉同步伺服压铆，压力 / 位移实时采集，铆点翻边锁合硅钢片
4. **保压工位**
