双列转子铆压机总成

发布时间：2026-10-09 13:34

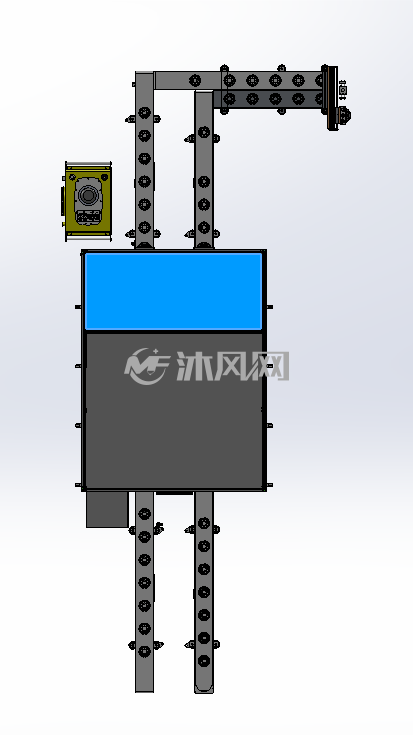

(1/4) 双列转子铆压机俯视图

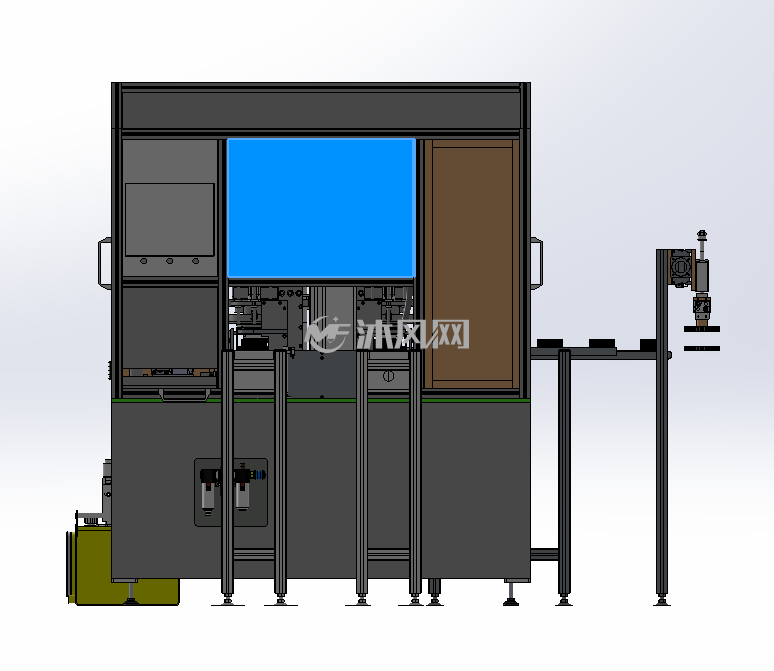

(2/4) 双列转子铆压机正视图

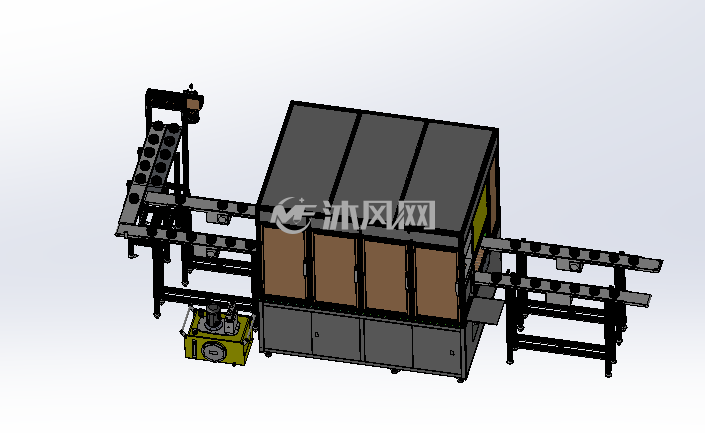

(3/4) 双列转子铆压机3D视图

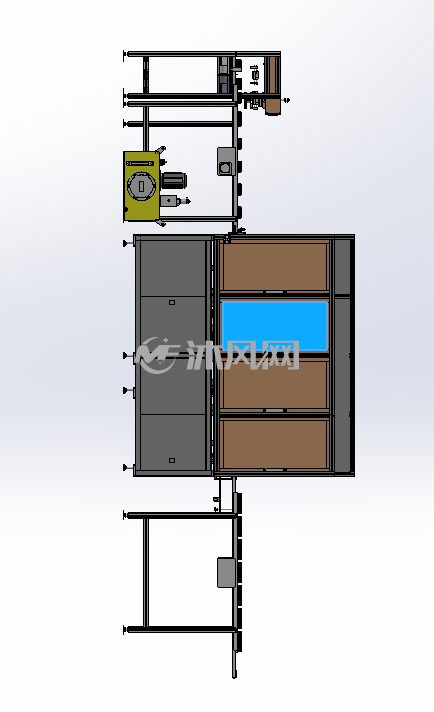

(4/4) 双列转子铆压机左视图

退出全屏

> **双列并行输送 + 双压头同步铆压总成**，双轨独立流道，可同时处理 2 件转子铁芯；区别于单转盘 8 工位机型，主打高产能。硅钢叠片多铆钉伺服压铆，力位移闭环，管控叠厚、平面度、铆点翻边成型质量，铆后输出到台风清理单机除尘。 > 适用场景：大批量转子铁芯生产，节拍要求高；同一条产线可搭配【定子转子下料防呆单机】做末端分拣。 ## 总体结构总成拆分 1. **机架与双列输送模组** 双轨平行移栽 / 皮带输送，两套独立定位工装流道，A、B 两列互不干涉；每列带粗定位

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 2003835

文件大小：21.64MB

图纸版本：Solidworks2016

图纸格式：x_t

所需积分：436547沐风币

发布时间：2026-10-09 13:34

图纸参数：可编辑无参数

图纸分类：铆接机

软件分类：

Solidworks Solidworks2016
