内饰板注塑模具设计
发布时间：2026-10-24 11:03
-
(1/7)

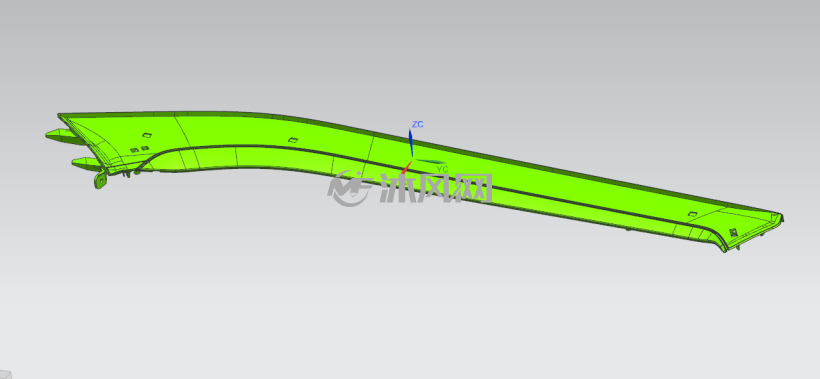

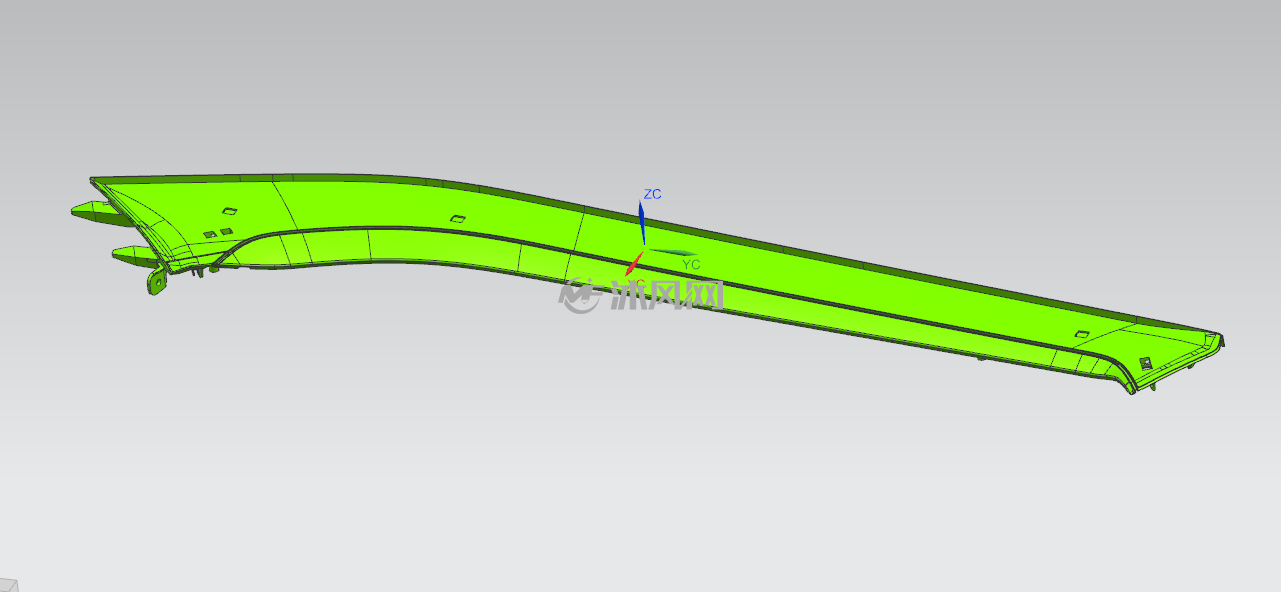

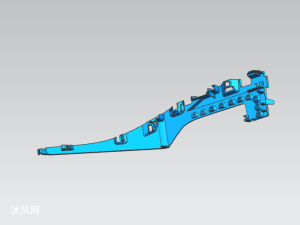

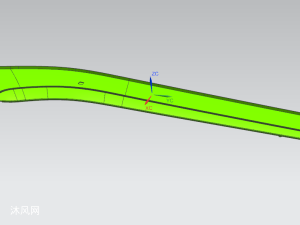

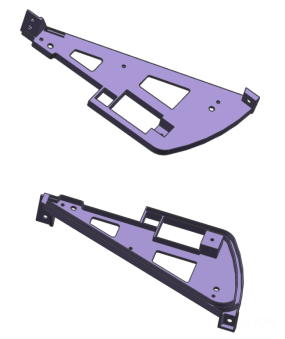

产品图正面
-
(2/7)

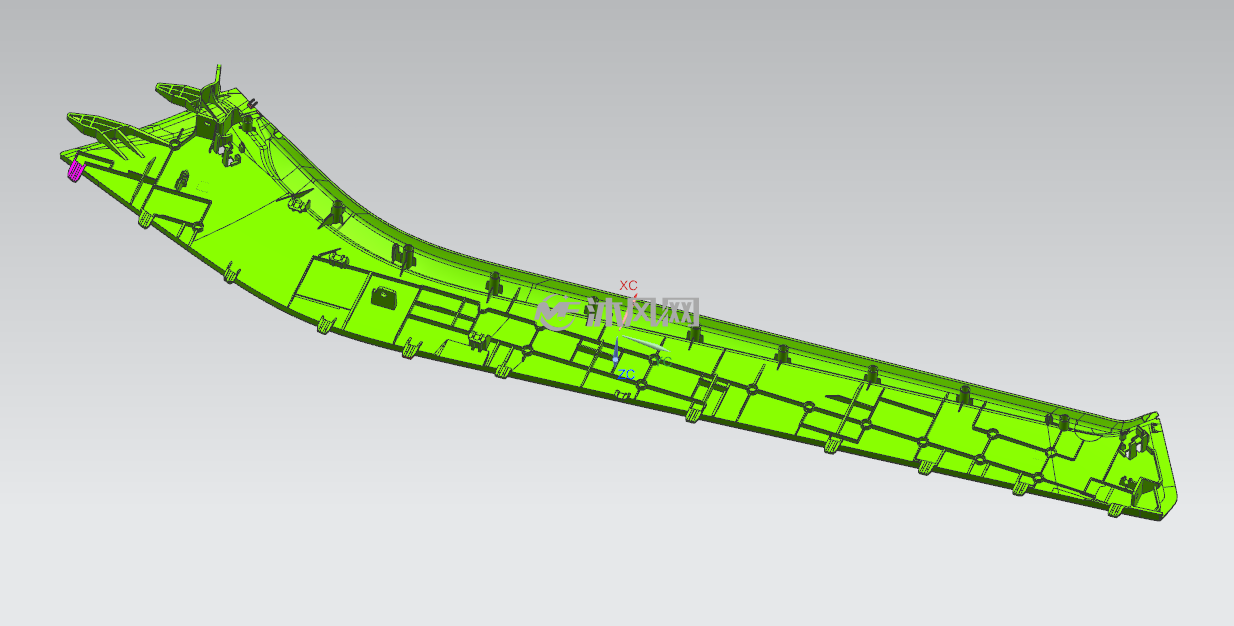

产品图背面
-
(3/7)

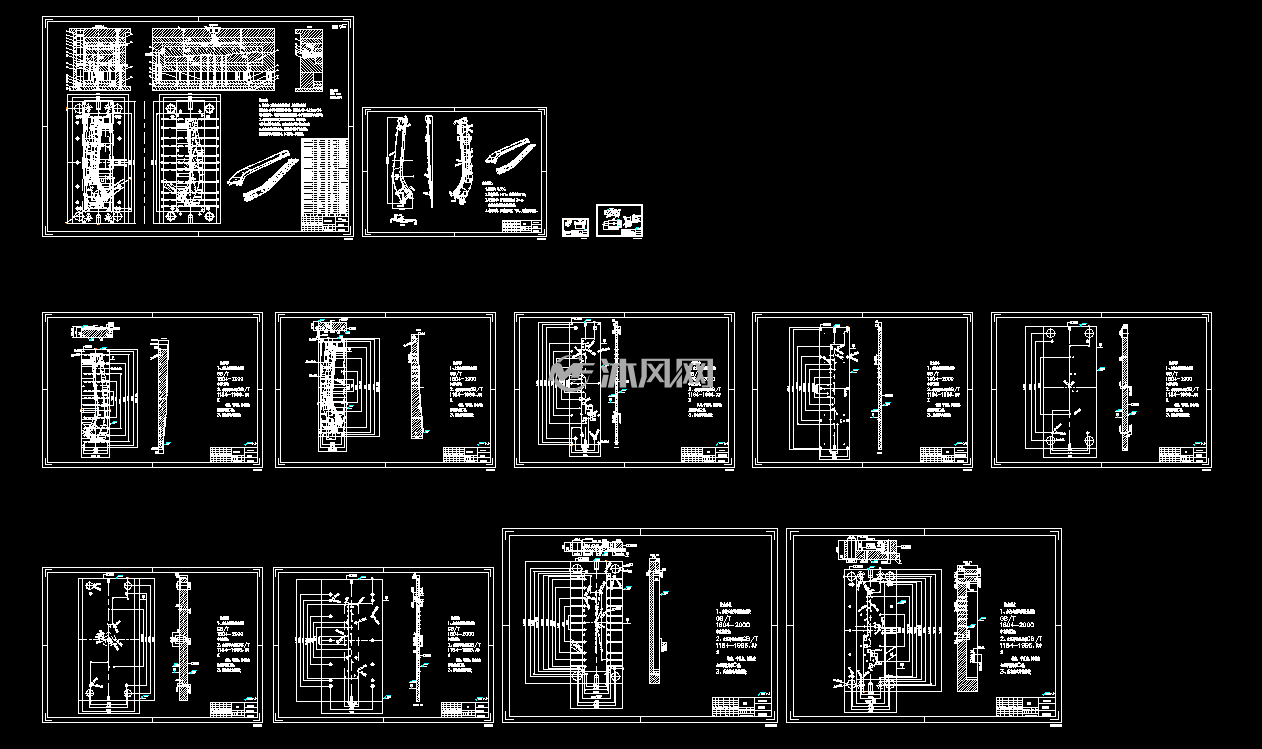

CAD
-
(4/7)

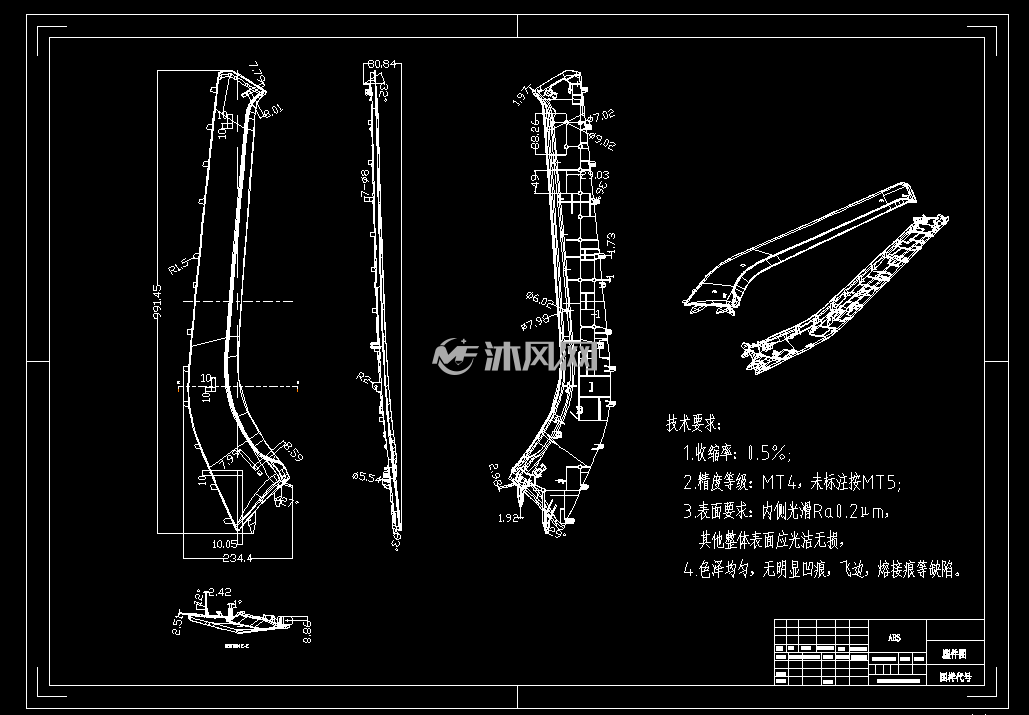

CAD塑件图
-
(5/7)

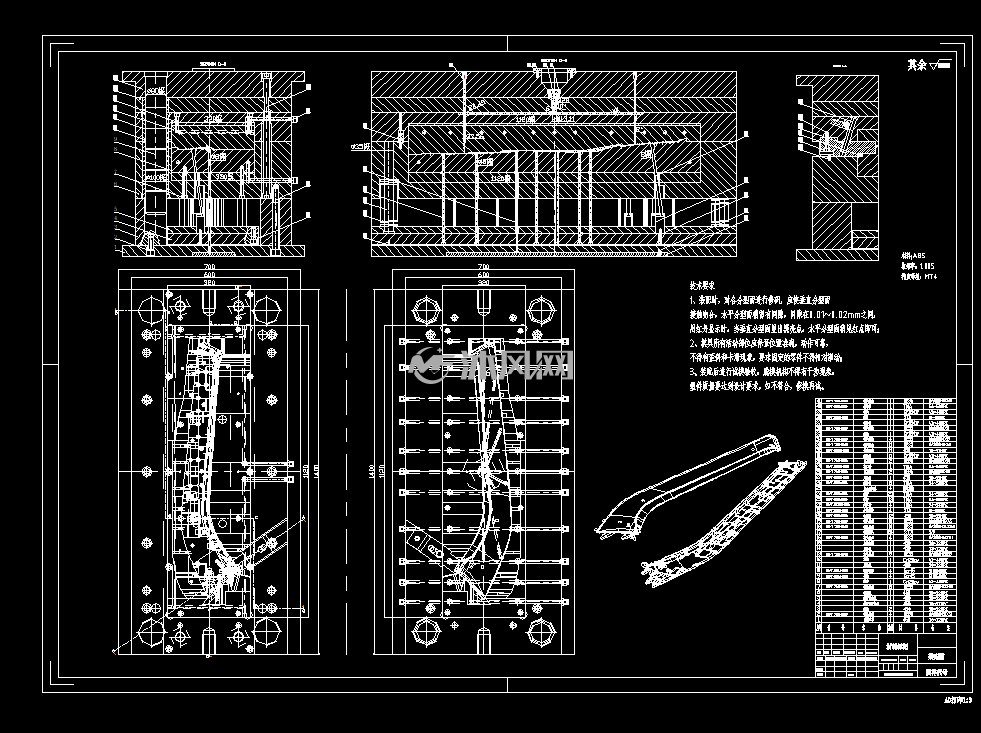

CAD装配图
-
(6/7)

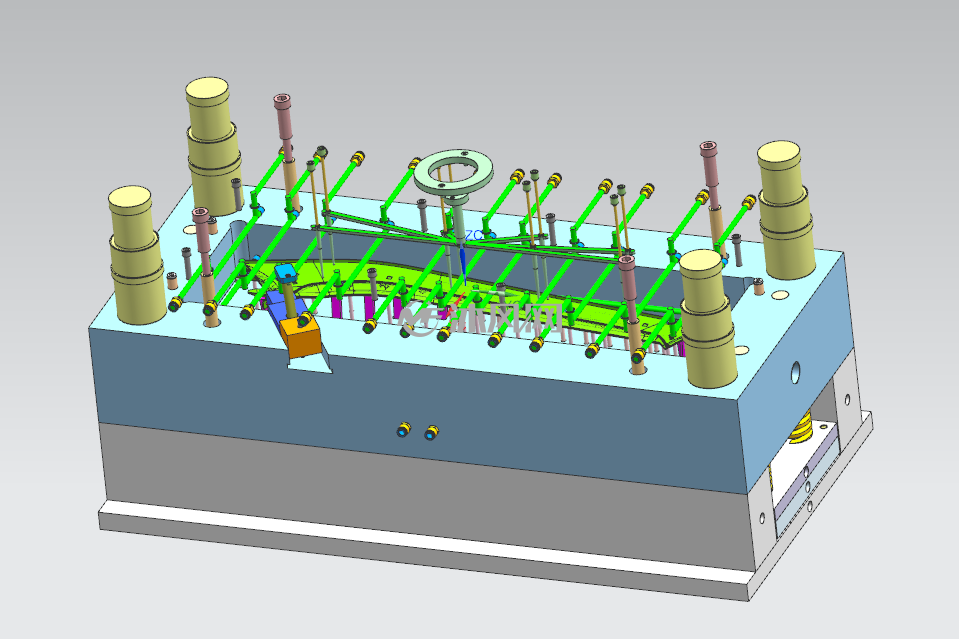

三维动模部分
-
(7/7)

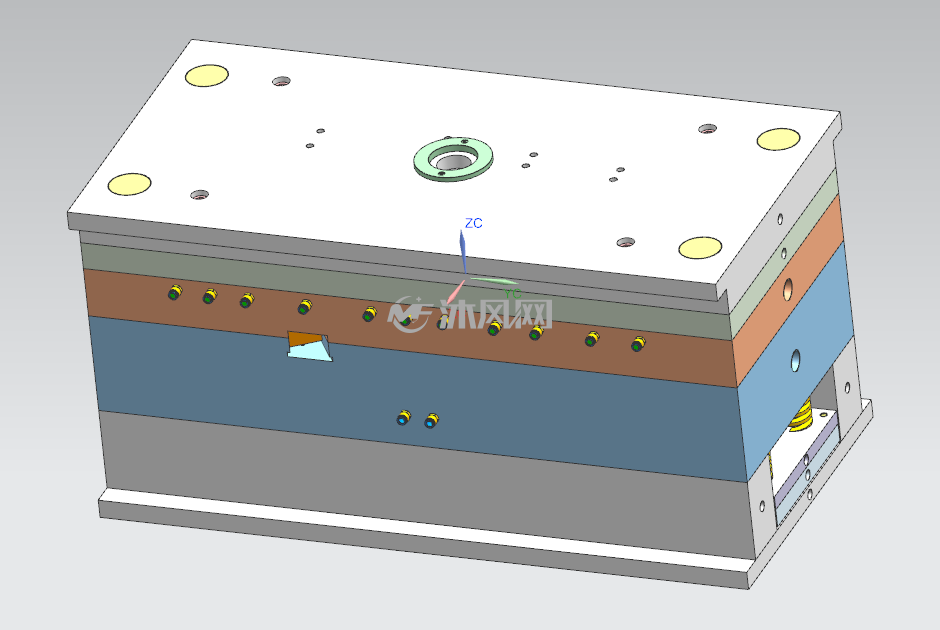

三维模具图
内饰板注塑模具设计描述
本文针对PP材质汽车内饰板进行三板模注塑模具设计，采用**一模一腔**布局，选用点浇口浇注形式，便于自动切断浇口，提升塑件外观质量。塑件内侧存在倒扣结构，采用斜推杆完成内侧抽芯，抽芯与顶出同步动作，简化模具结构。
分型面选取内饰板最大轮廓位置，浇注系统设置主流道、分流道与点浇口，配置冷料穴收集冷料，依靠分型面间隙完成排气。成型零件采用镶嵌式型腔型芯，依据PP材料收缩率完成成型尺寸计算校核。推出机构选用多根推杆均匀顶出，搭配复位杆弹簧复位机构；冷却系统采用直通式冷却水路，合理布置水道，保障塑件均匀冷却，减少翘曲变形。
选用三板式标准模架，匹配对应注塑机，对注射量、锁模力、开模行程、安装尺寸进行校核。利用UG完成三维建模，模具运行稳定，可满足内饰板大批量注塑生产，为同类带内侧倒扣汽车内饰塑件提供设计参考。
