路由器注塑模具设计

发布时间：2026-10-24 13:54
退出全屏

路由器注塑模具设计描述

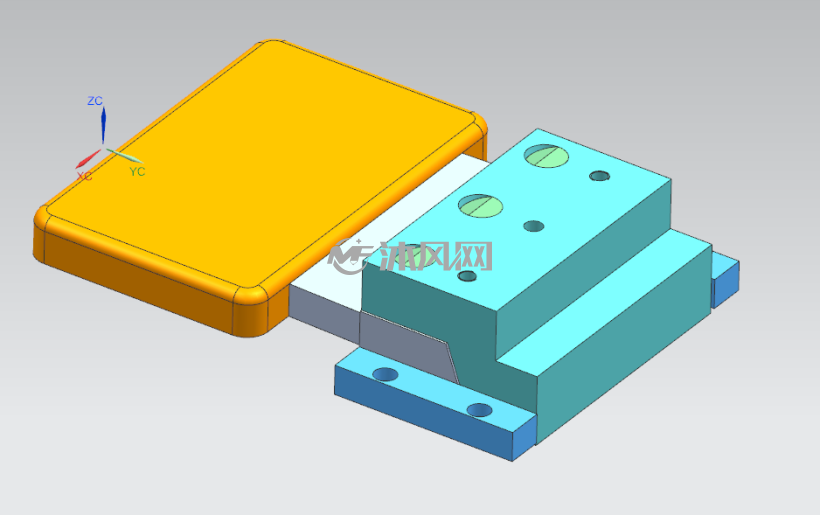

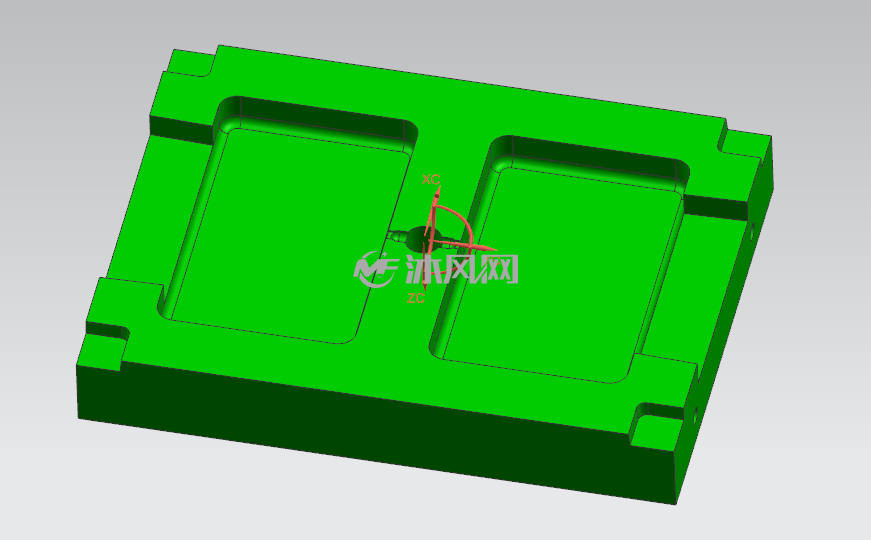

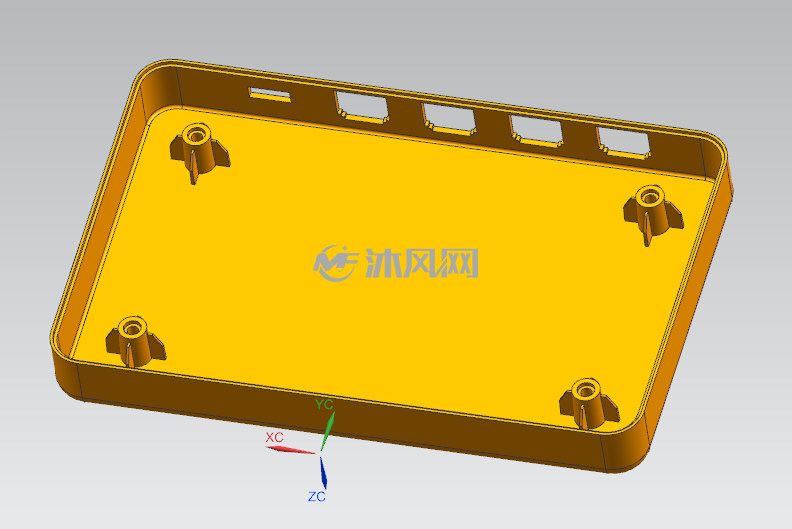

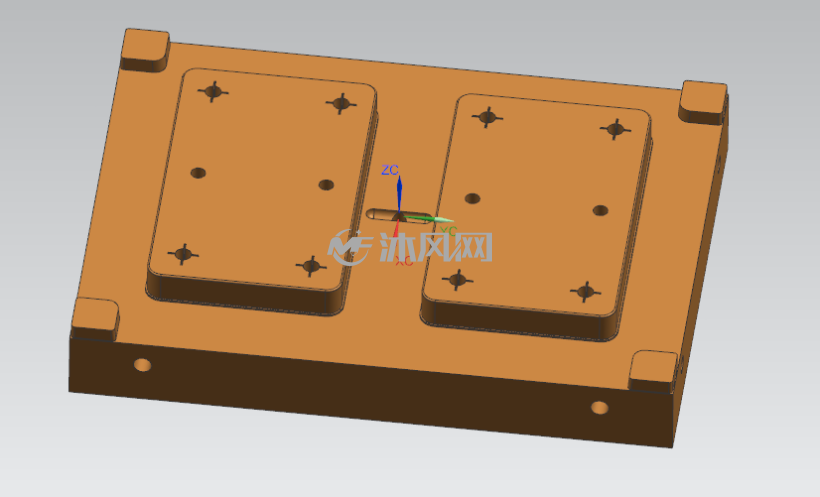

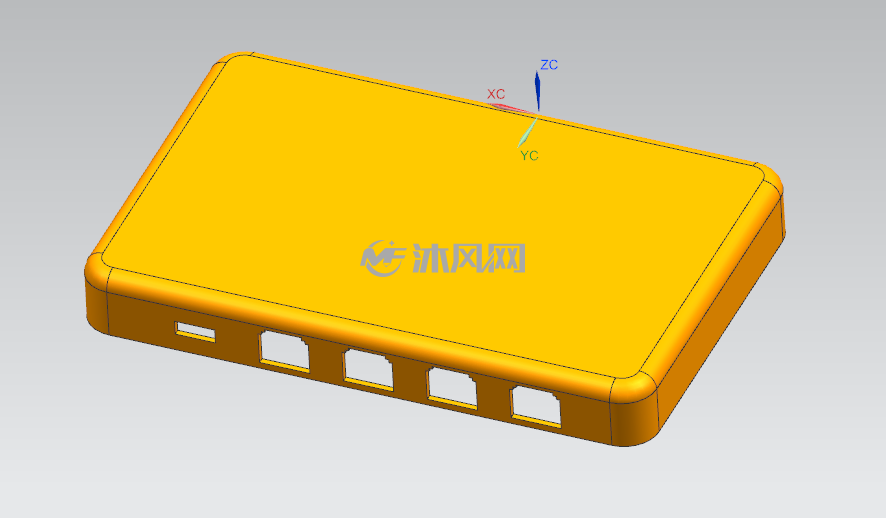

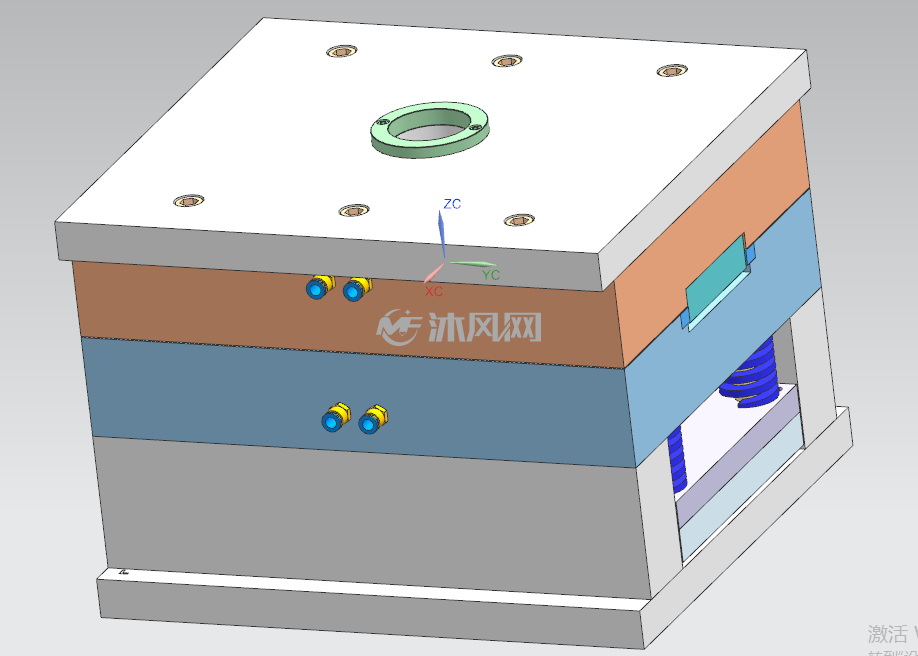

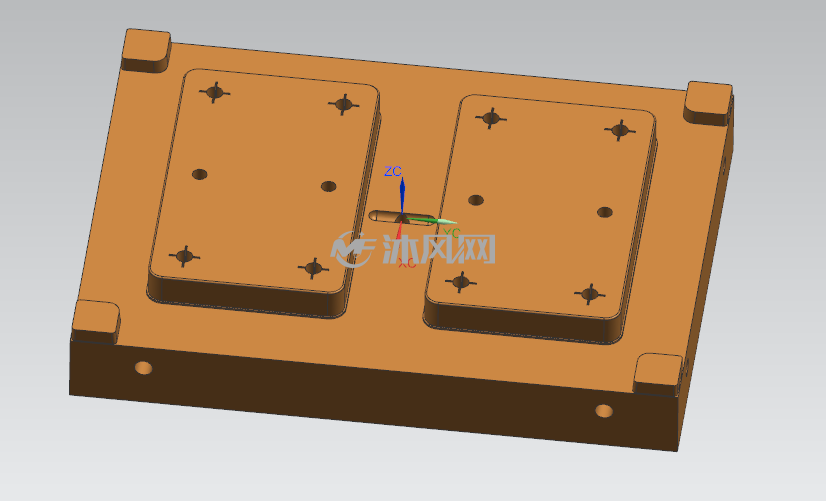

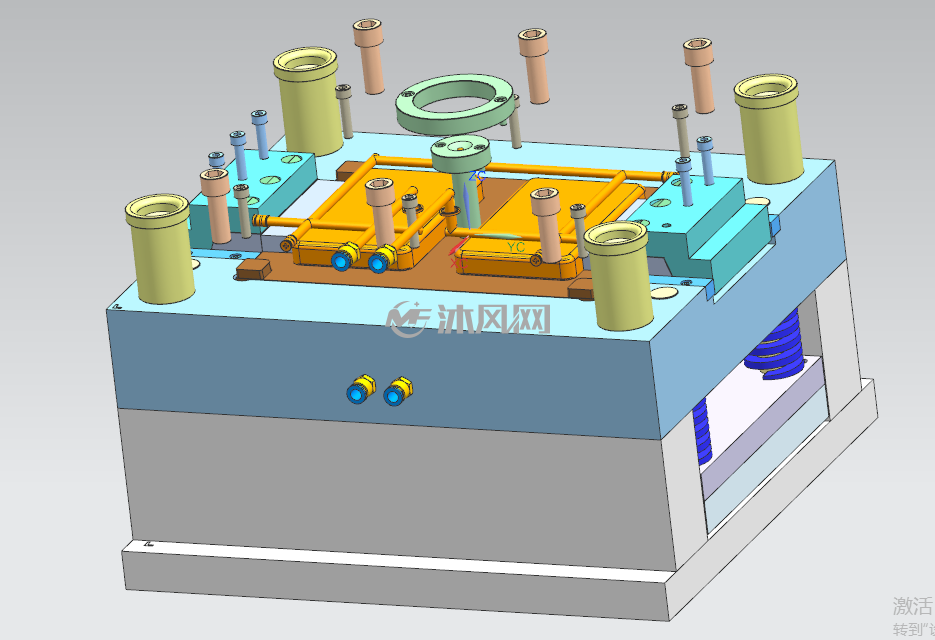

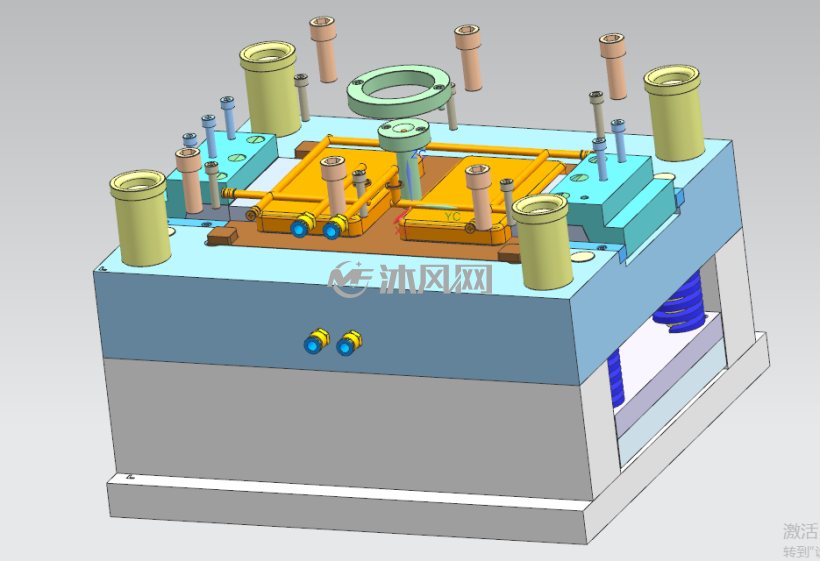

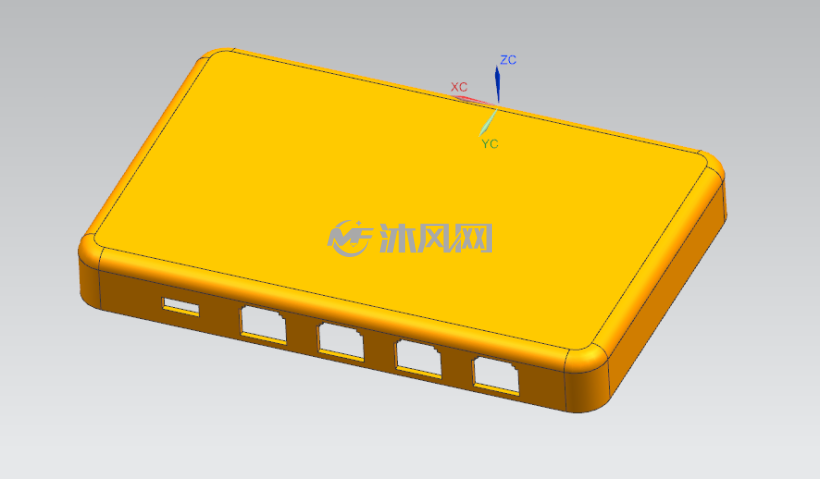

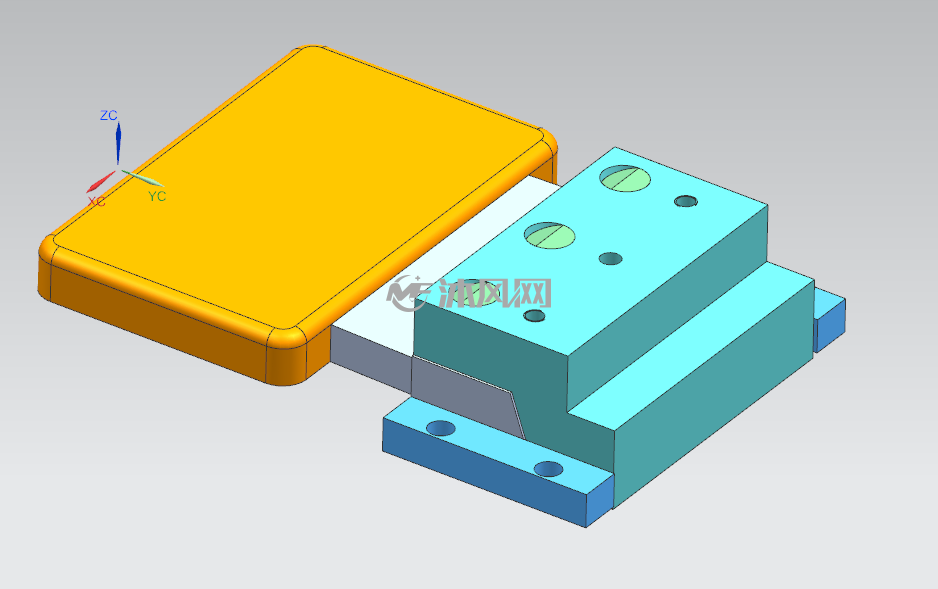

本文针对ABS材质路由器外壳开展两板注塑模具设计，塑件为薄壁壳体，精度MT4级，侧壁存在侧向孔位，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓处。 浇注系统选用侧浇口，搭配圆锥形主流道、圆形分流道与Z型冷料穴，依靠分型面间隙排气；成型零件采用镶嵌式型腔型芯，依据ABS收缩率完成成型尺寸计算。针对塑件侧孔设置斜导柱滑块侧向抽芯机构，完成抽芯力与抽芯距校核。推出机构采用多根推杆均匀顶出，配置复位杆弹簧复位与导柱导套导向；布置环绕式水冷回路，保障模具温度均匀。 选用CI型标准两板模架，匹配对应注塑机，完成注射量、锁模力、开模行程等参数校核。借助UG完成三维建模，模具各机构动作可靠，可实现路由器外壳批量注塑生产，为带侧孔壳体类塑件模具提供参考。

路由器注塑模具设计附件

下载之前，如有问题，请 [发表咨询]

路由器注塑模具设计相关图纸

图纸ID: 2014434
文件大小：6.28MB
图纸版本：UG NX8.0
图纸格式：prt文件
所需积分：300沐风币
发布时间：2026-10-24 13:54
图纸参数：可编辑无参数
图纸分类： IT产品类模具
软件分类：
UG UG NX8.0
