带散热铝板的ExdIIBT4隔爆柜
发布时间：2026-08-30 08:08
-
(1/4)
门板下料图
-
(2/4)

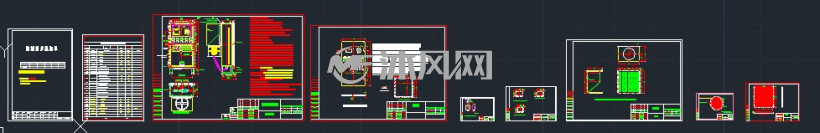

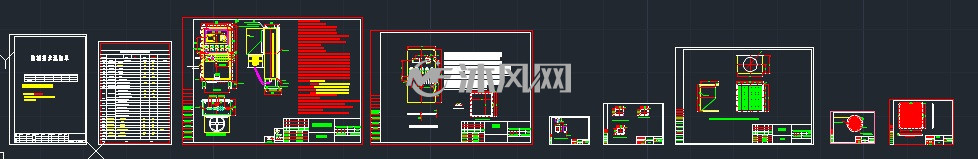

图纸总览
-
(3/4)
总装图
-
(4/4)

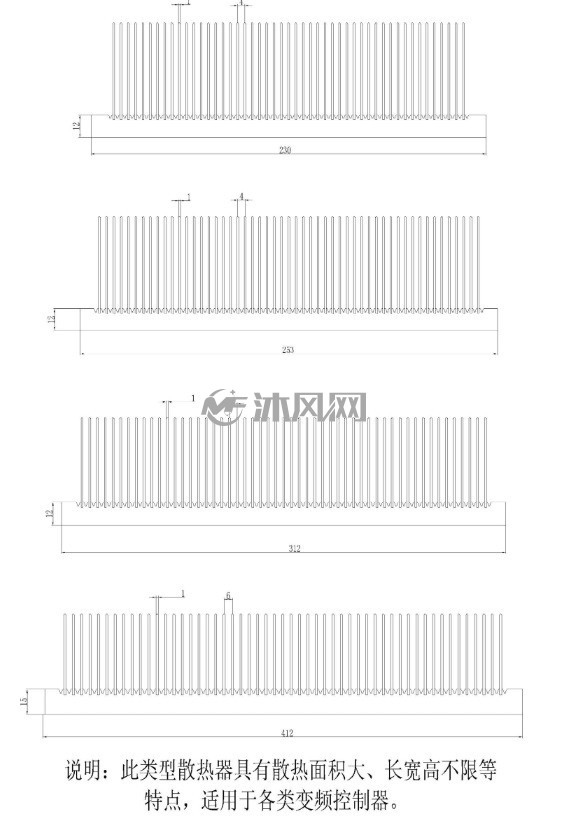

散热铝板示意图
带散热铝板的ExdIIBT4隔爆柜描述
1.产品名称：防爆电气控制柜
2.执行标准：GB3836.1-2021《爆炸性环境
第1部分：设备 通用要求》
GB3836.2-2021《爆炸性环境
第2部分：由隔爆外壳“d”保护的设备》
3.适用环境：1区、2区、21区、22区等场所；
4.材 质：本箱采用6mm厚Q235A碳钢板焊接而成;
5.型号规格：BXK56-250
6.防爆等级：ExdbⅡBT6 Gb
7.防护等级：IP66 铣密封槽
8.面板布局：触摸屏观察视窗（192*138） 1个
防爆鼠标 1个
4P空开 1个
2P空开 1个
变频器面板（操作待实物） 5个
防爆指示灯 7个
防爆蜂鸣器 1个
防爆按钮 12个
防爆急停 1个
9.进线方式：Q235A 焊接通头
G1-1/2" 1个
G1" 3个
G3/4" 5个
G1/2" 2个
10.表面处理：外表面喷塑处理，RAL7035.
11.安装方式：室外落地
12.元件安装：电气安装板尺寸为底部750*1450*2 镀锌板 四周折弯
右侧350*1450*2 镀锌板 四周折弯
13.标牌底座：防爆标识牌160*40,严禁带电开盖牌160*40，
铭牌125*80
14.背部散热铝板尺寸650*700*50,轴流风机为CBF-400.
