详解(PCB)电路板设计模型
发布时间:2015-04-23 17:15
-
(1/5)

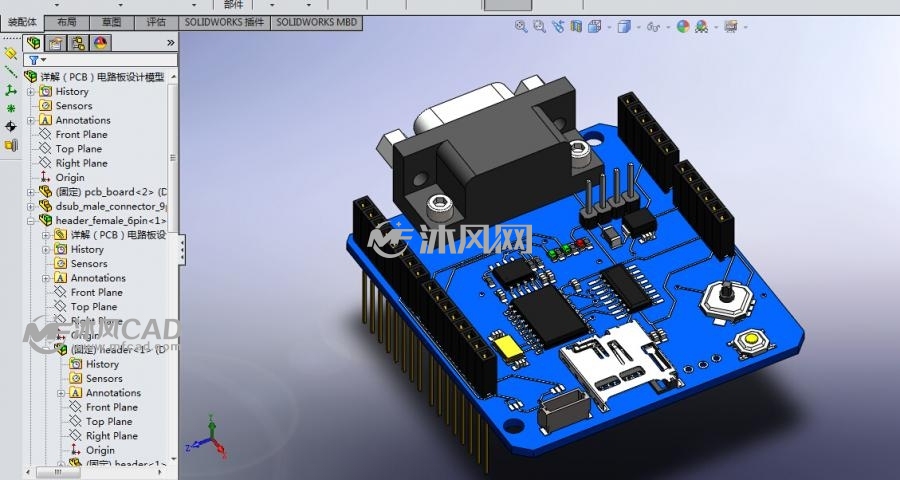

详解(PCB)电路板设计模型树特征模型图
-
(2/5)
详解(PCB)电路板设计模型
-
(3/5)

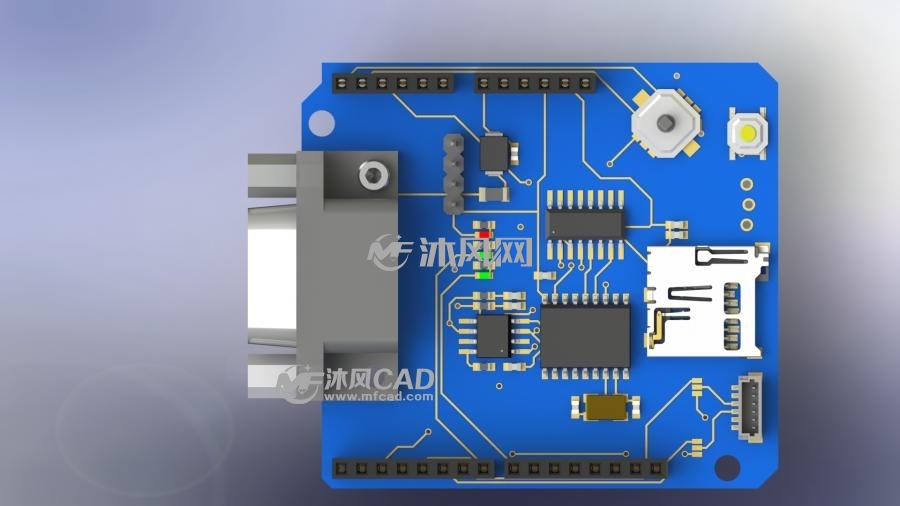

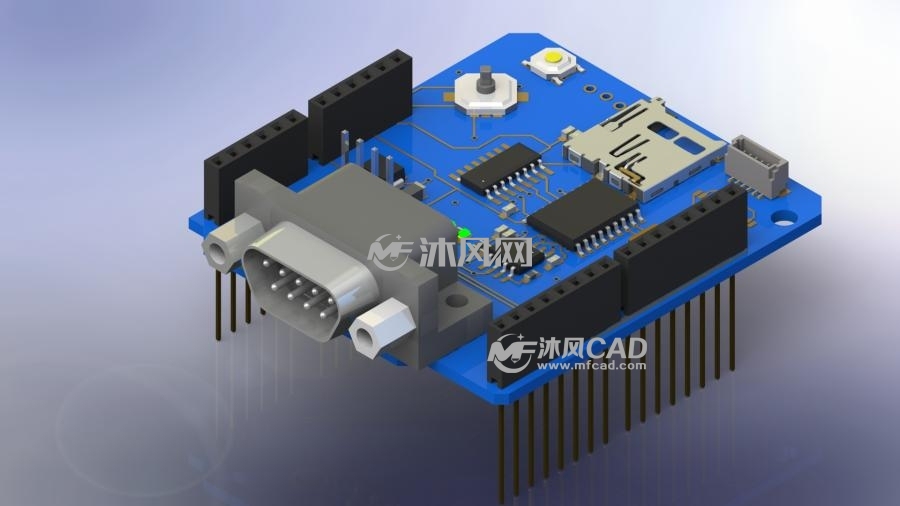

详解(PCB)电路板设计模型渲染图
-
(4/5)

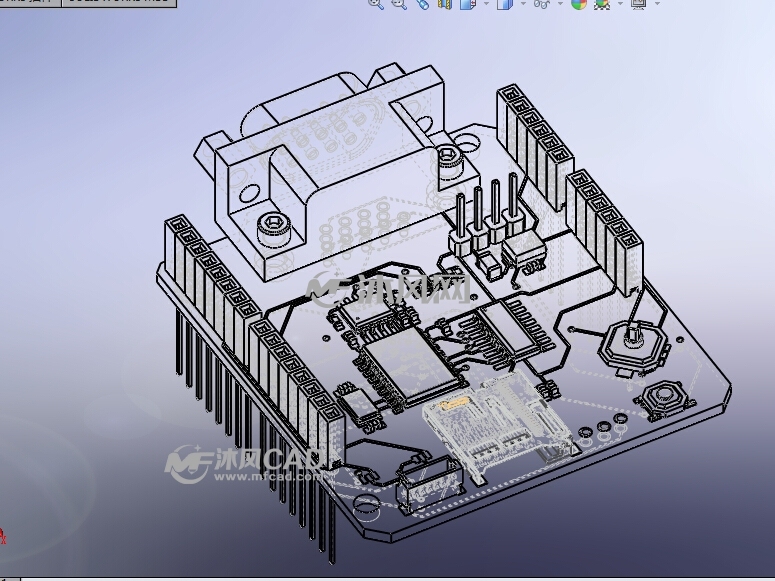

详解(pcb)电路板设计模型线性结构图
-
(5/5)

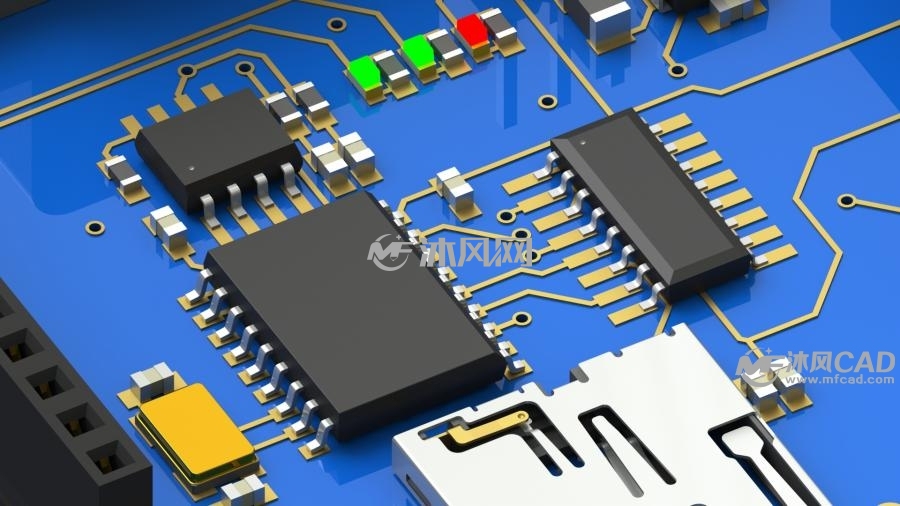

详解(pcb)电路板设计模型局部放大图
详解(PCB)电路板设计模型描述
详解(PCB)电路板设计模型又称印制电路板,印刷线路板,常使用英文缩写PCB(Printed circuit board)或写PWB(Printed wire board),是重要的电子部件,是电子元件的支撑体,是电子元器件线路连接的提供者。传统的电路板,采用印刷蚀刻阻剂的工法,做出电路的线路及图面,因此被称为印刷电路板或印刷线路板。由于电子产品不断微小化跟精细化,目前大多数的电路板都是采用贴附蚀刻阻剂(压膜或涂布),经过曝光显影后,再以蚀刻做出电路板。(SW2015绘制,包含参数,可以编辑,还有3D通用格式X-T格式)
