风机进口调节门φ1120

发布时间：2026-09-20 08:57

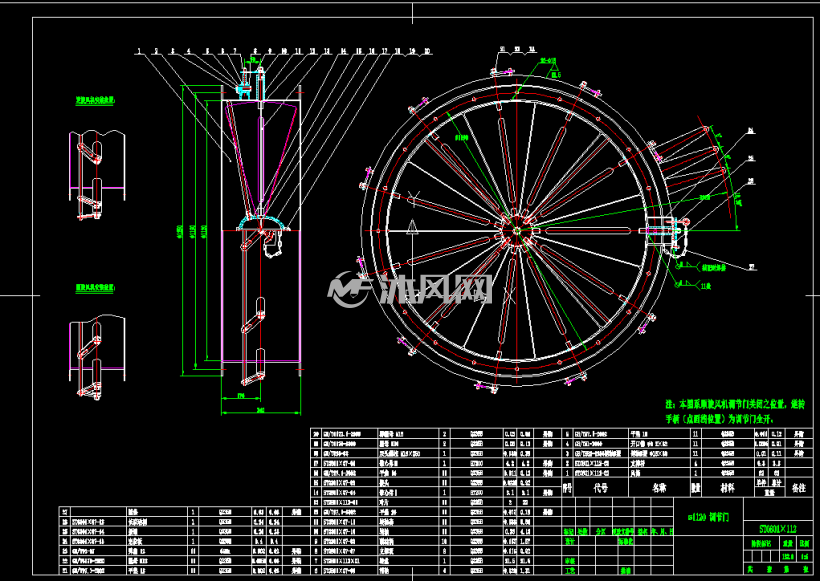

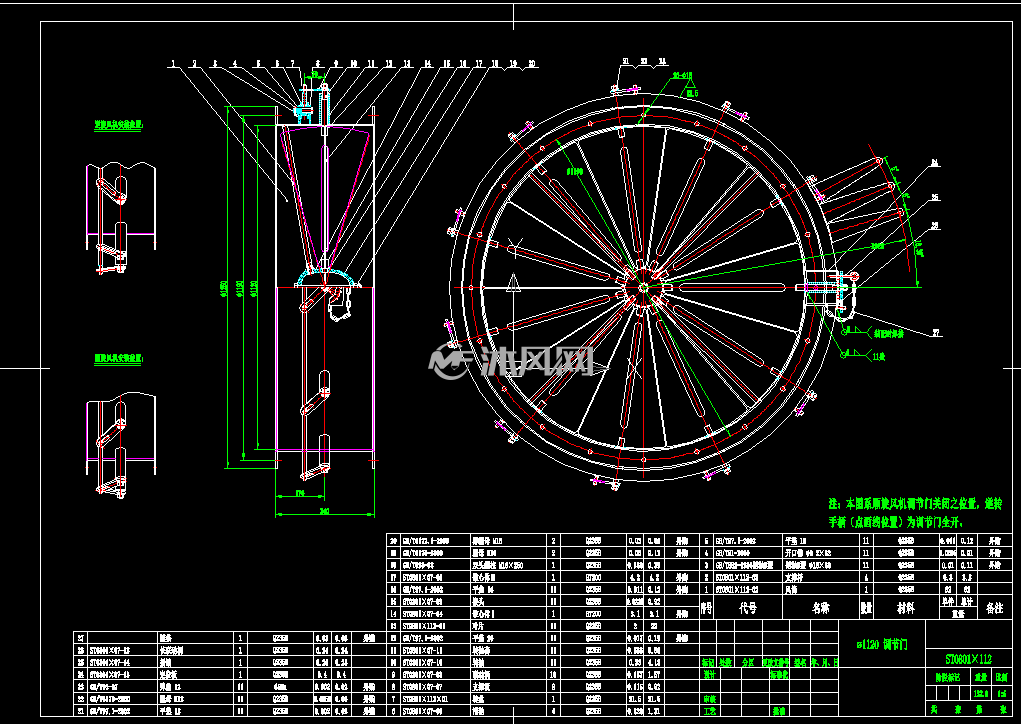

(1/4) 风机进口调节门φ1120总图
(2/4) 转盘

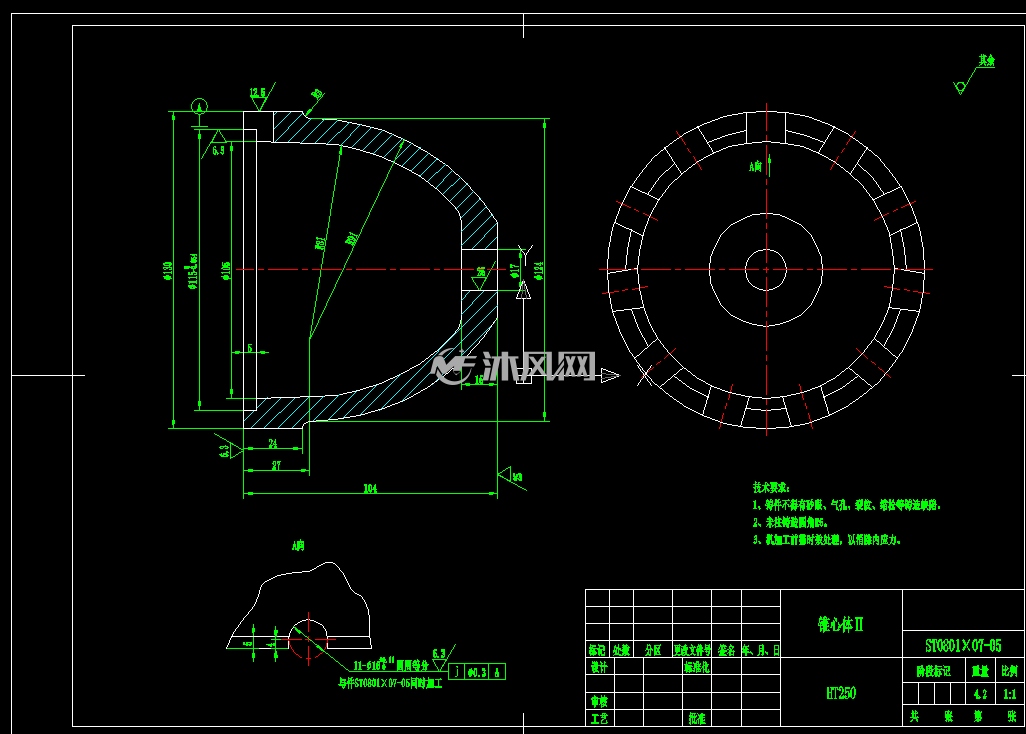

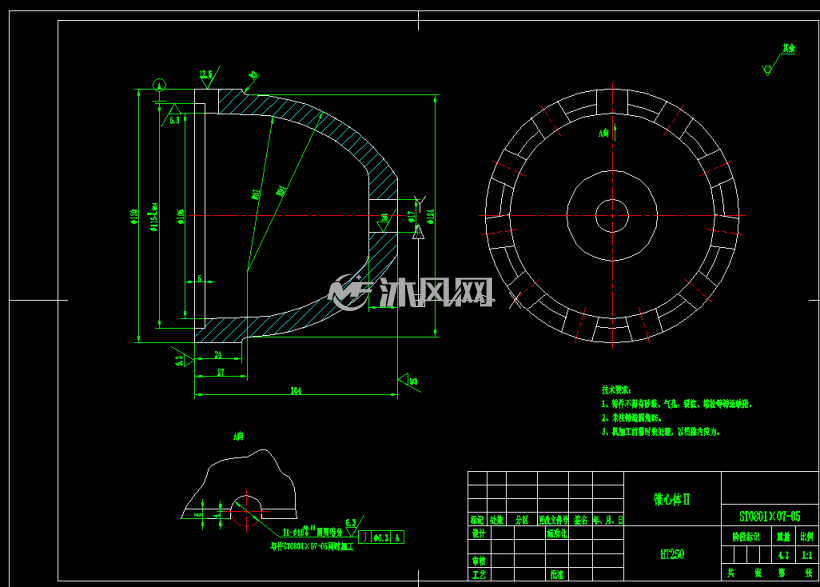

(3/4) 锥心体
(4/4) 所有图纸

退出全屏

φ1120规格的风机进口调节门通常为花瓣式（扇形）多叶片结构，采用差动连接形式。风门本体采用钢板压折焊接结构，叶片为两端尖角的流线形菱形结构，这种设计可改善气流尾流分布状况，降低进气阻力。法兰连接尺寸通常标注为Φ1120×450×6mm（外径×长度×壁厚）的规格形式，配套法兰盘及金属缠绕垫使用。部分图纸体系中，该规格调节门的型号标识为 φ1120/ST0801X11，属于风机进口调节门的标准图号系列

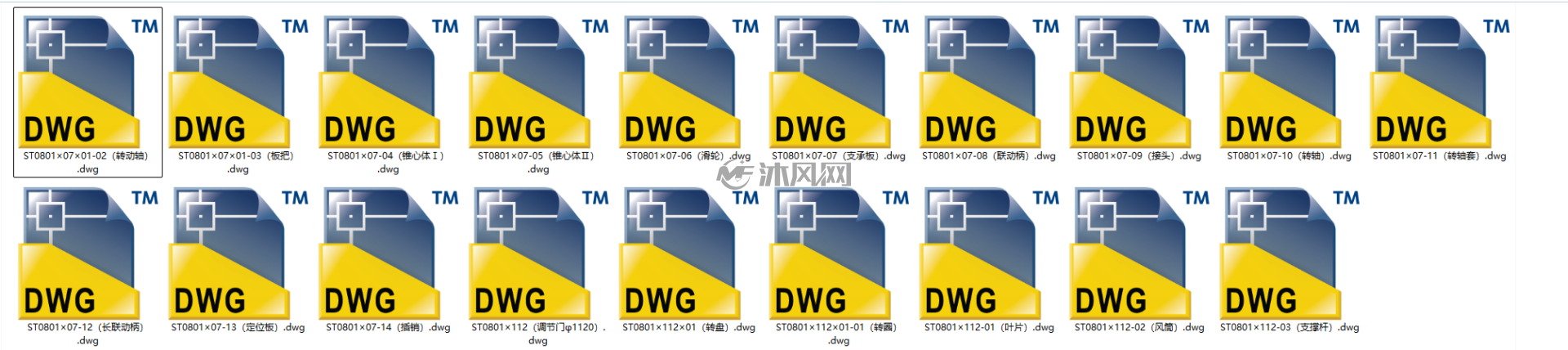

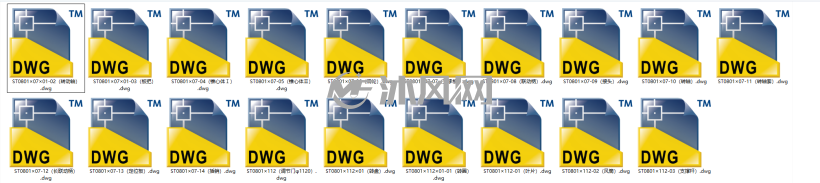

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1994184

文件大小：1.42MB

图纸版本：AutoCAD2007

图纸格式：dwg

所需积分：100沐风币

发布时间：2026-09-20 08:57

图纸参数：可编辑含参数

图纸分类：通风机

软件分类：

AutoCAD AutoCAD2007

蓝拓环境工程

本人从事环境工程系统设计，有丰富的实际设计经验，在钢铁、热电、冶金、化工、陶瓷、水泥、电厂、垃圾焚烧等行业设计过除尘、脱硫、脱硝、VOC治理等大气污染治理系统，本人及单位承接各类工业废气、废水环境工程治理系统的设计、制作、安装交钥匙工程，也可以提供技术支持。
