CNC数控弯管机弯曲成型系统

发布时间：2026-08-25 23:19
退出全屏

CNC数控弯管机弯曲成型系统描述

弯曲成型系统是直接对管材施加弯曲变形动作的核心执行机构，其精度与可靠性决定了成品弯管的角度、圆度与表面质量。该系统集成了机头组件、模具与夹持模块以及芯轴与防皱装置三大核心单元。机头组件内含高刚性的弯曲主轴，由液压缸驱动旋转，带动固装于其上的弯模实现精准转角；夹持模块通过液压缸驱动的连杆机构，驱动夹模与导模将管件牢牢锁紧在弯模型腔内，防止弯曲时滑脱或变形；芯轴从管件内部穿入，在弯曲变形区提供内部支撑以防止管壁塌陷或弯扁，与之配合的防皱装置则从外部紧贴管材弯曲外侧，有效抑制起皱现象，两者共同保障了弯曲段的光滑与均匀。

CNC数控弯管机弯曲成型系统附件

下载之前，如有问题，请 [发表咨询]

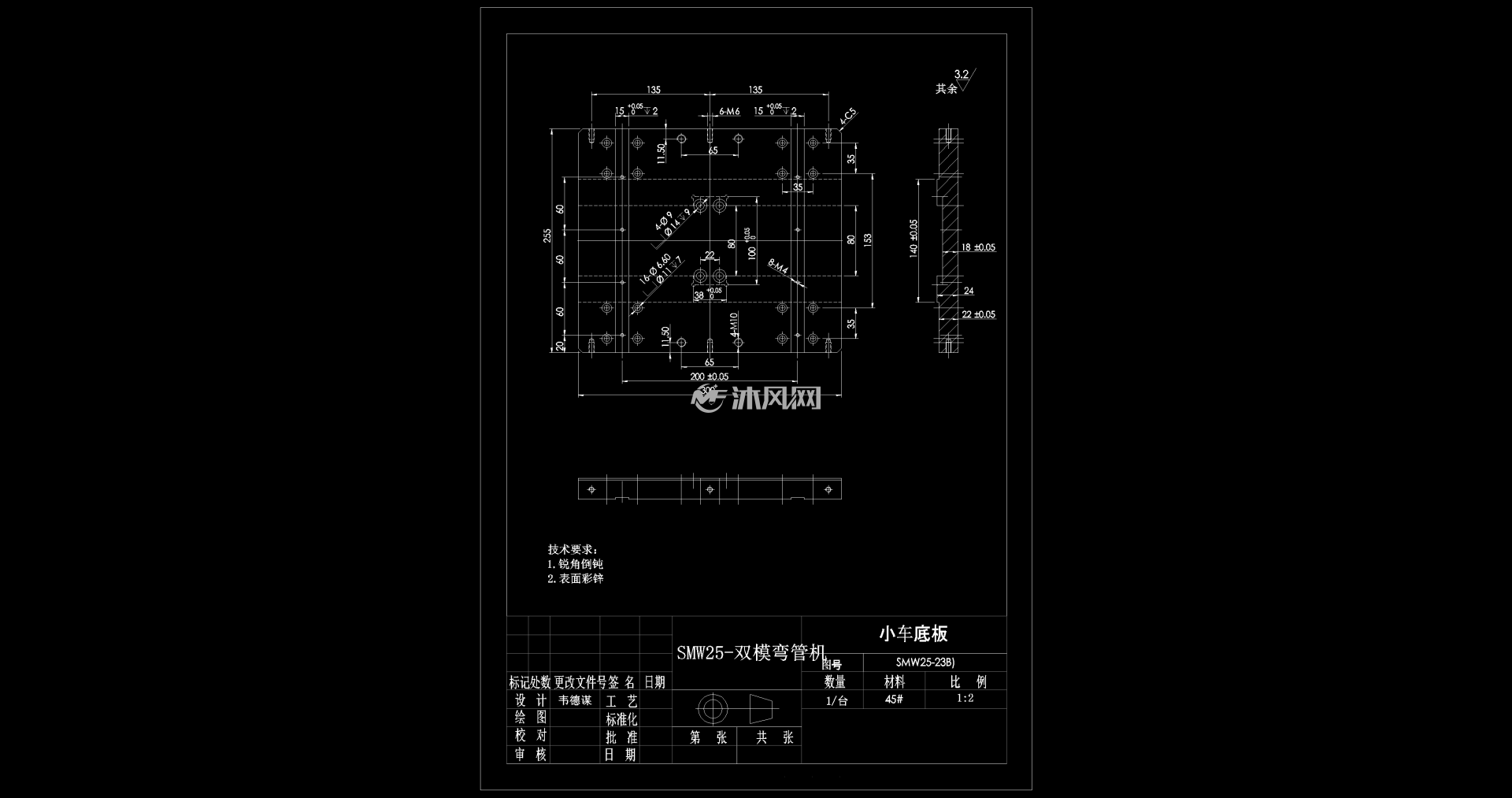

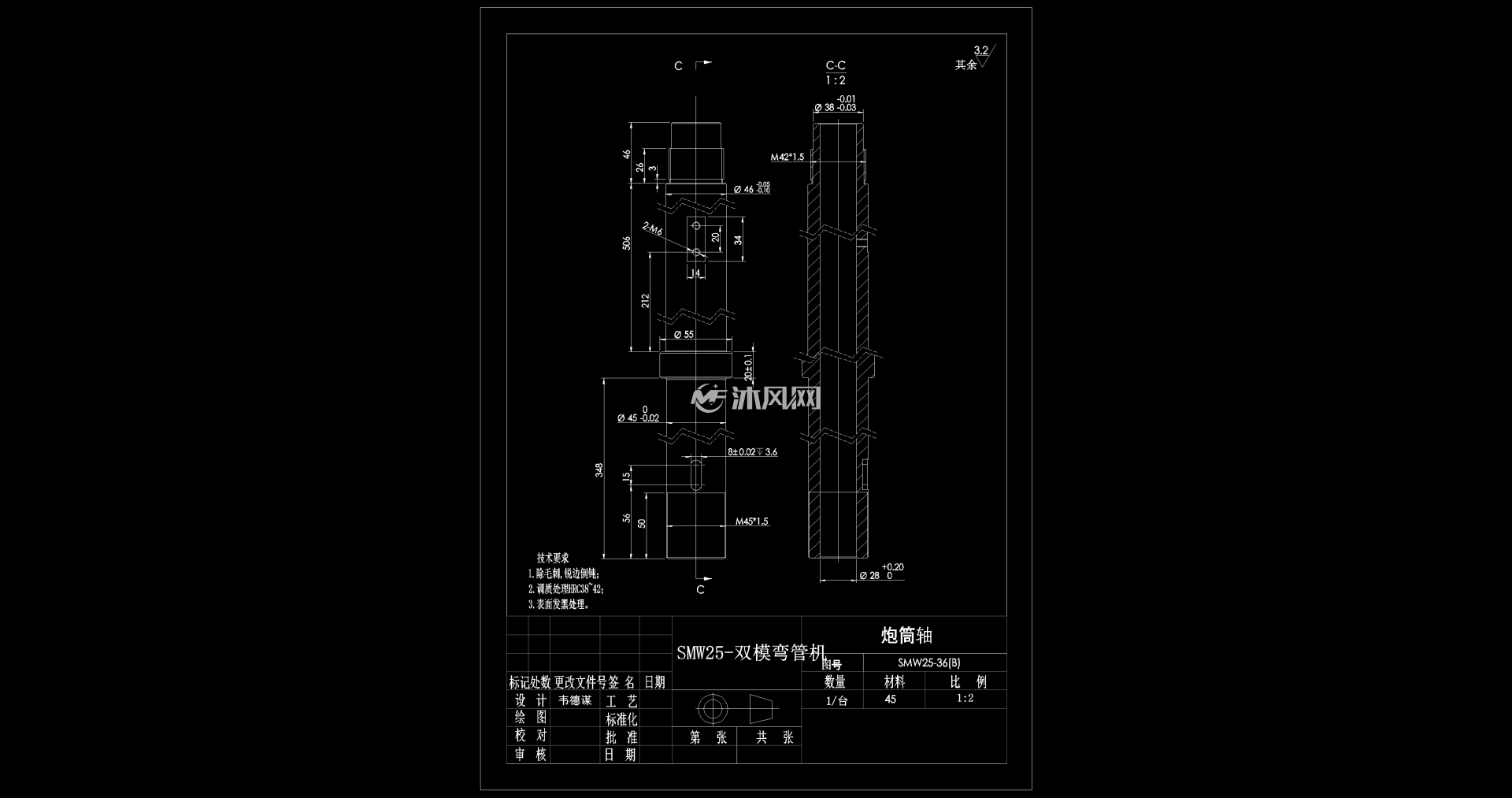

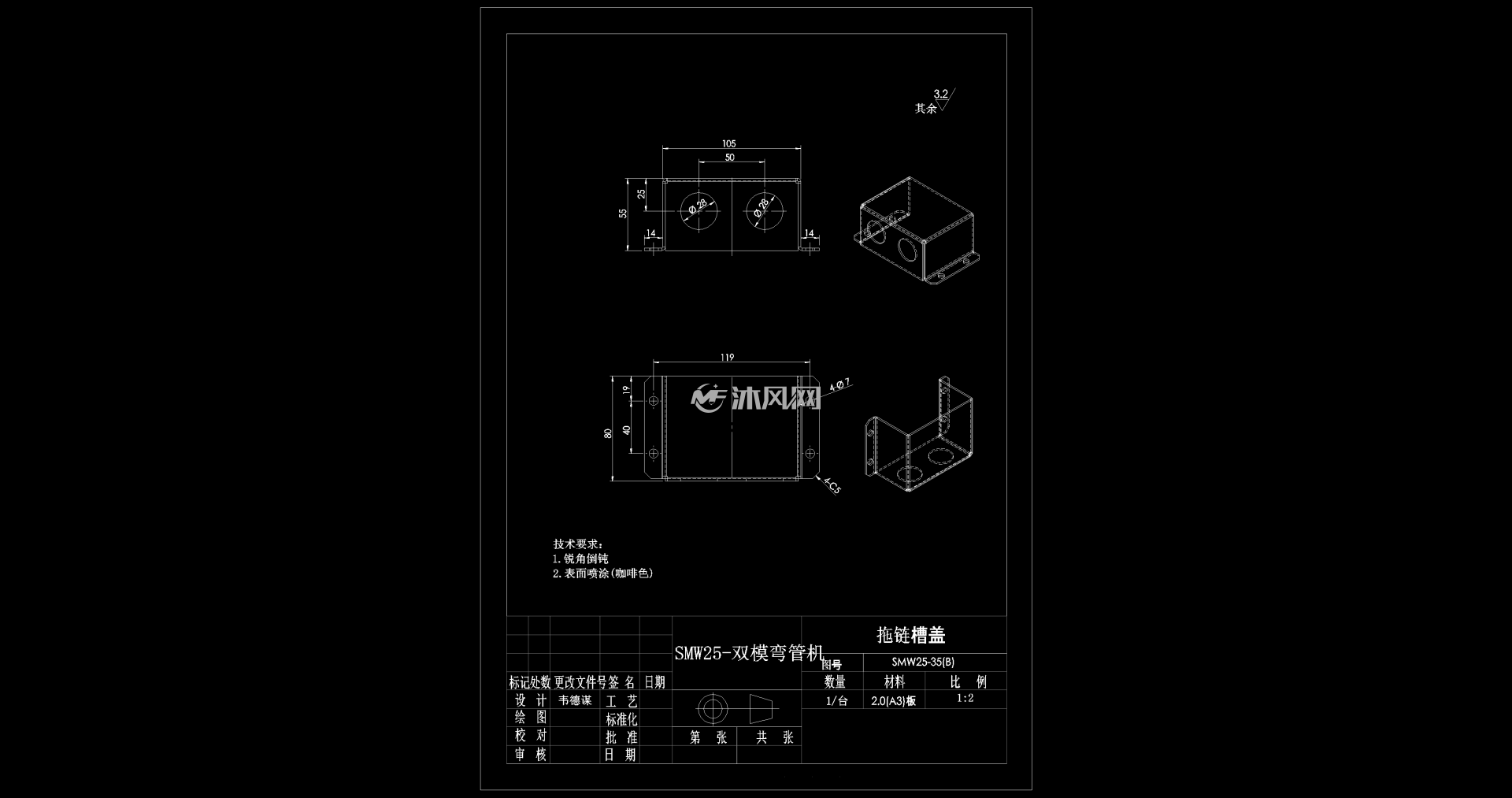

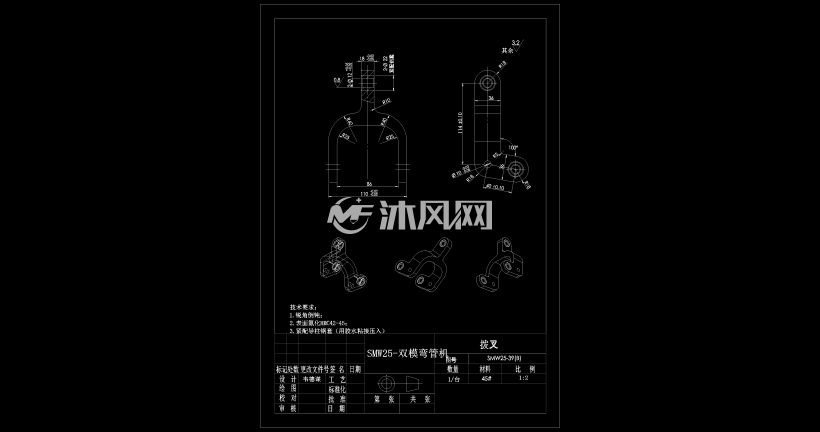

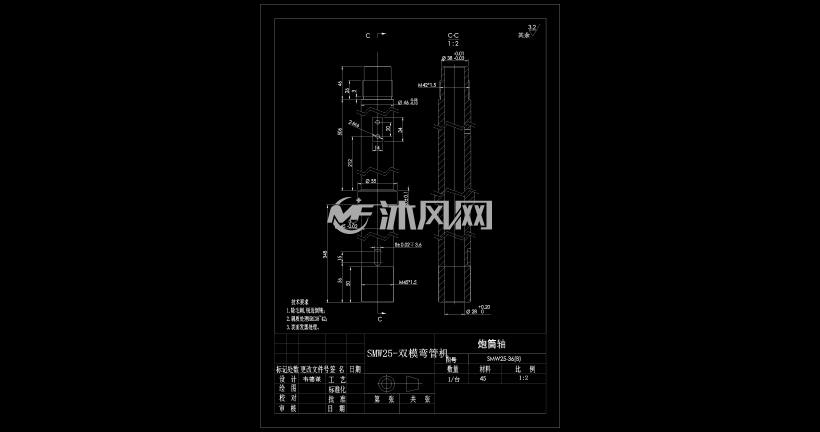

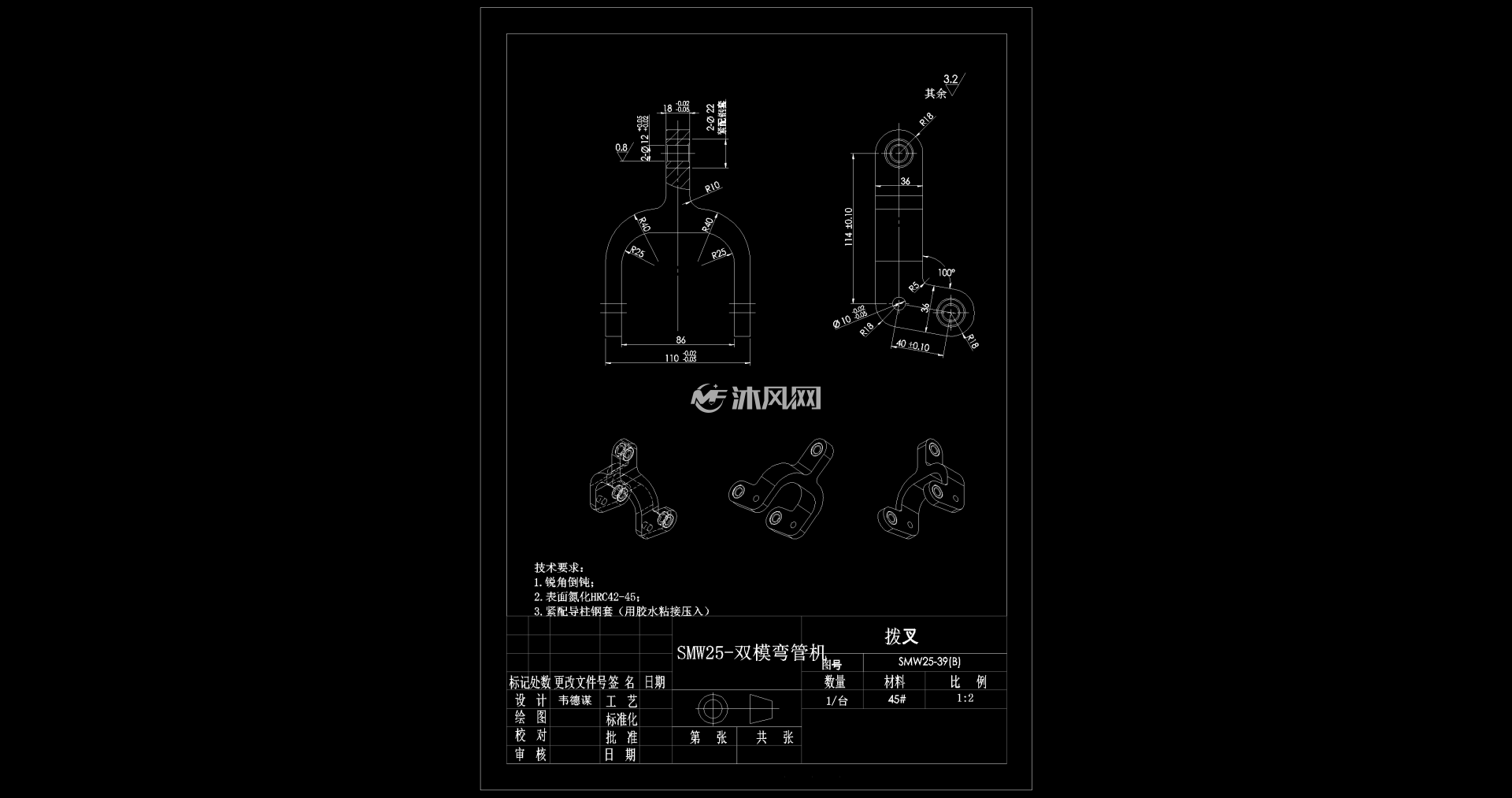

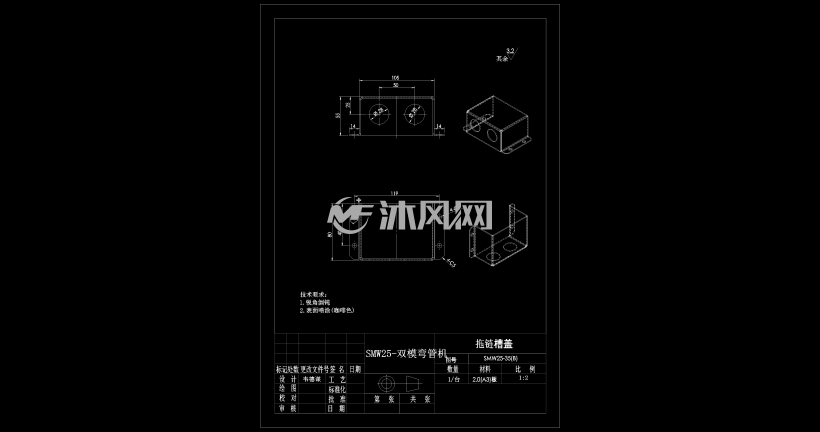

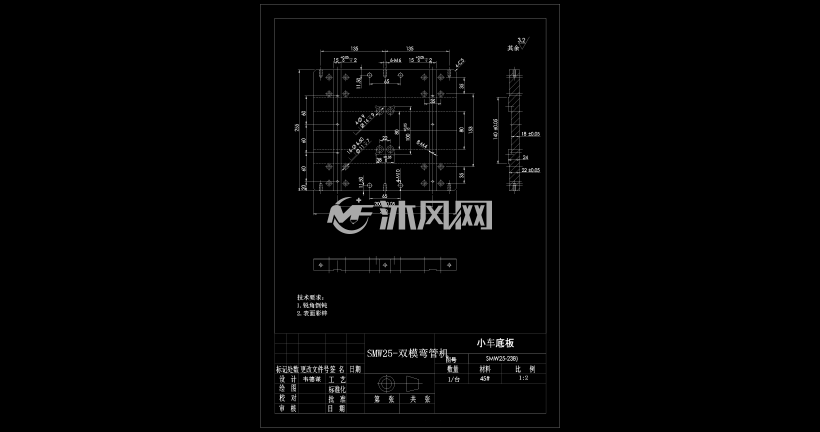

CNC数控弯管机弯曲成型系统相关图纸

图纸ID: 1975424
文件大小：1.15MB
图纸版本：AutoCAD2018
图纸格式：dwg
所需积分：50沐风币
发布时间：2026-08-25 23:19
图纸参数：可编辑含参数
图纸分类： 弯管机
软件分类：
AutoCAD AutoCAD2018
