收卷机换卷机图纸
发布时间：2026-08-23 15:07
-
(1/4)

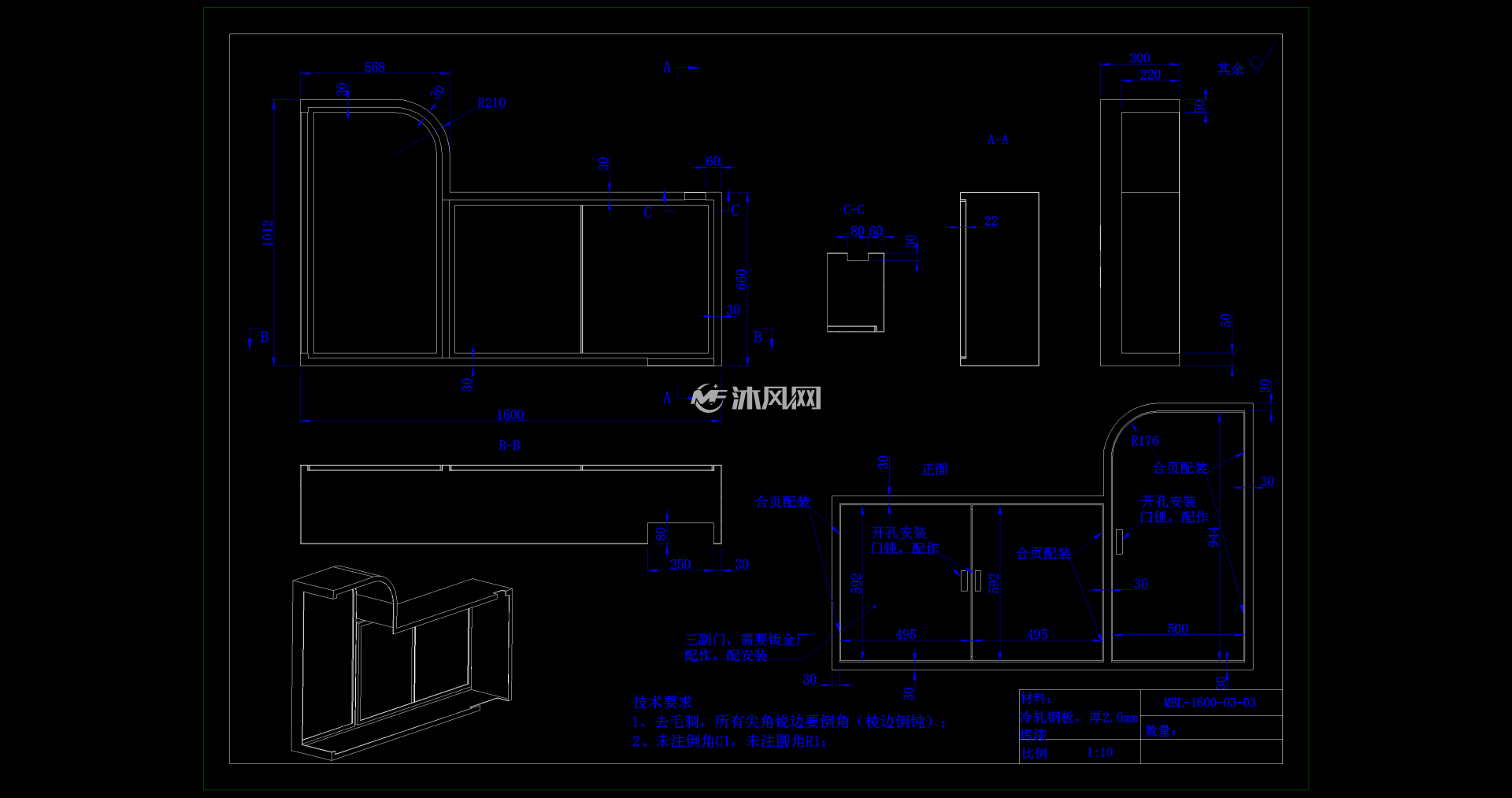

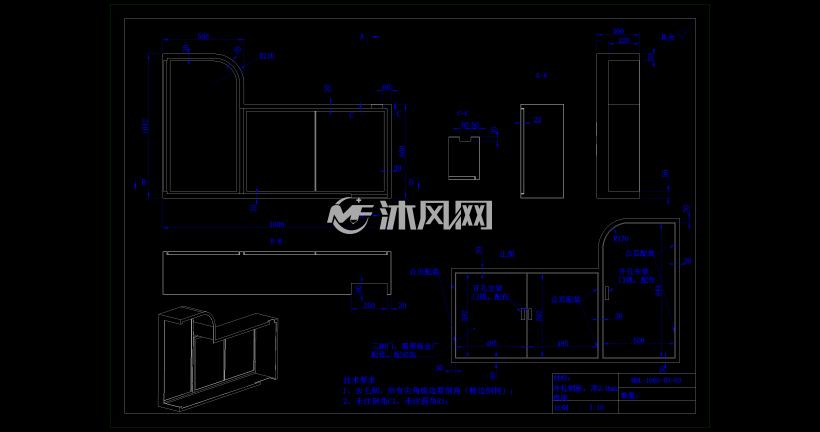

外壳
-
(2/4)

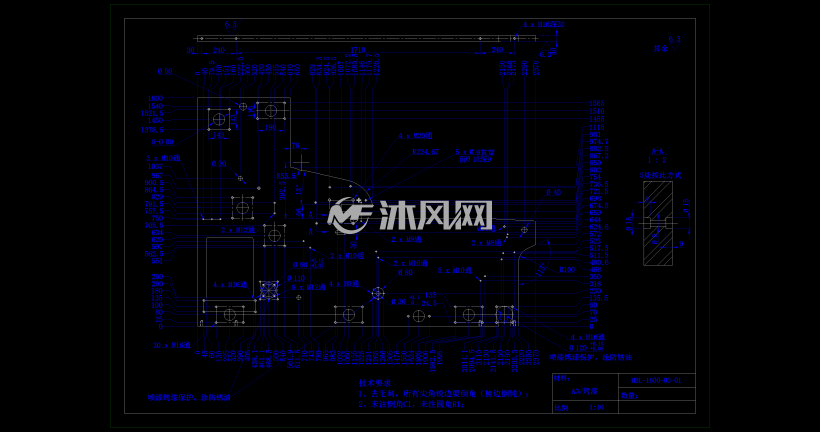

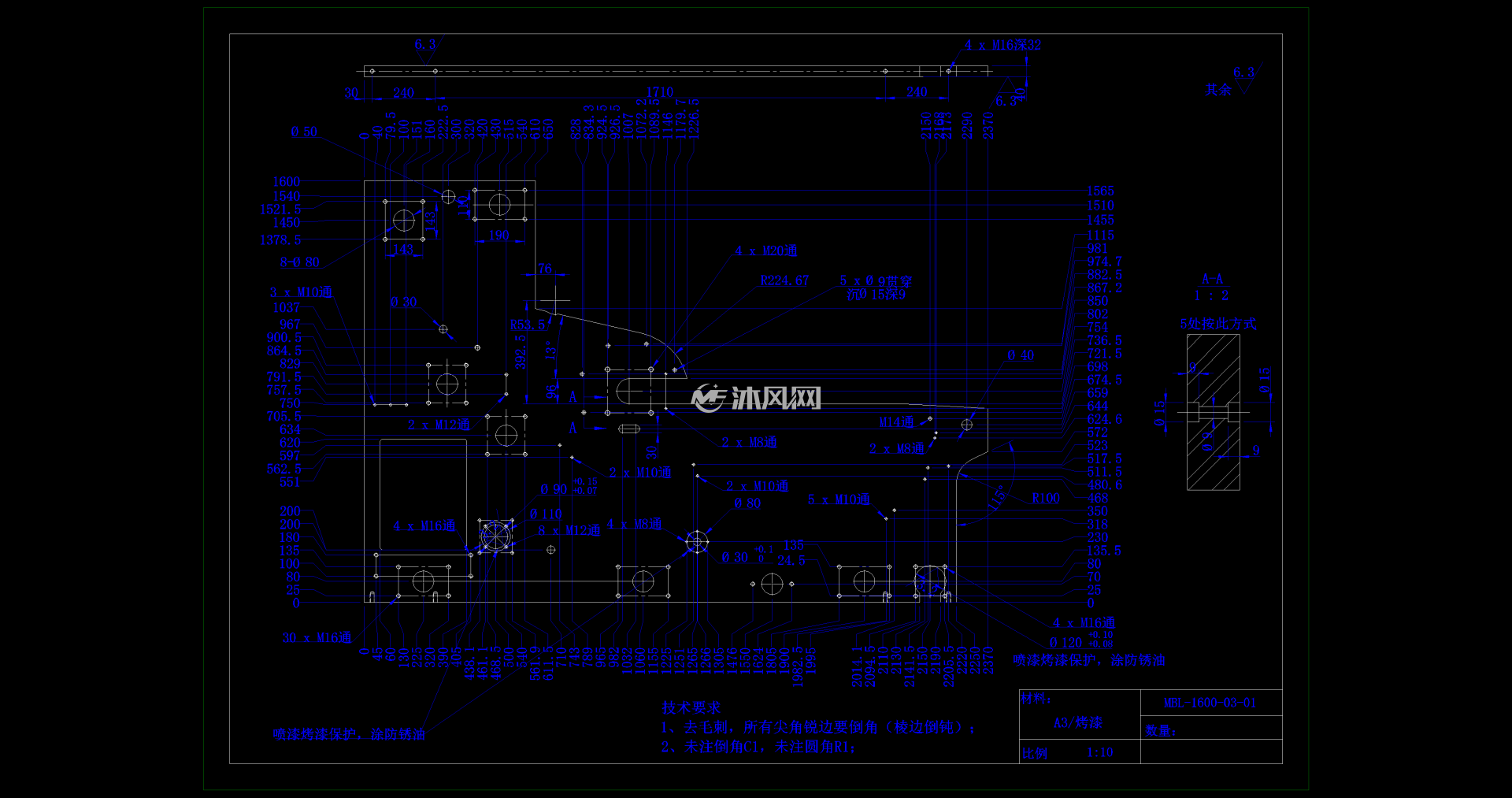

安装板
-
(3/4)

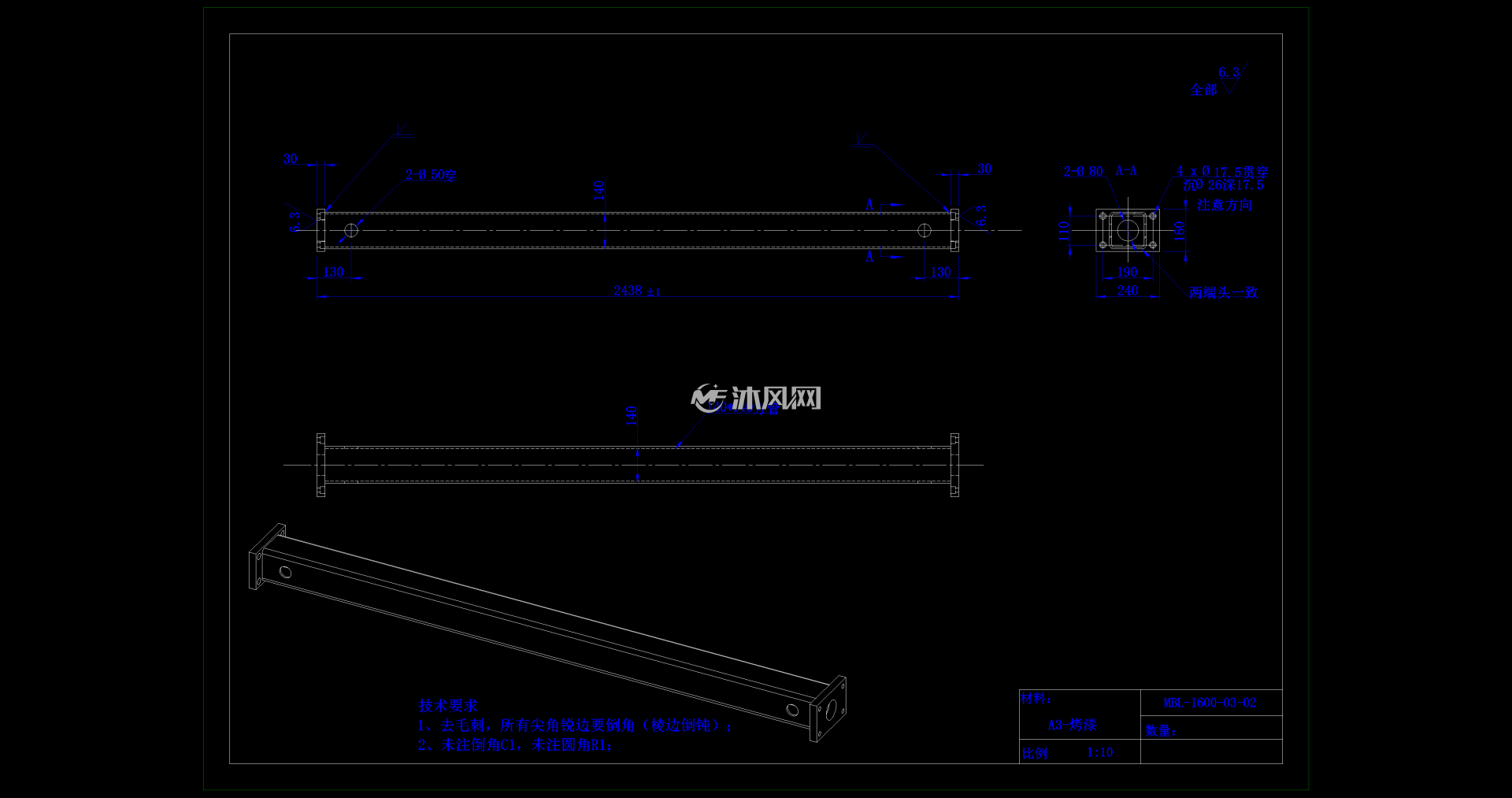

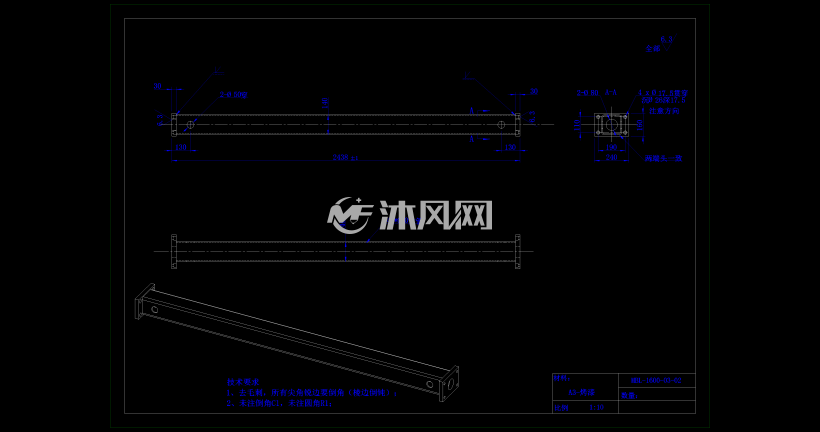

支柱
-
(4/4)

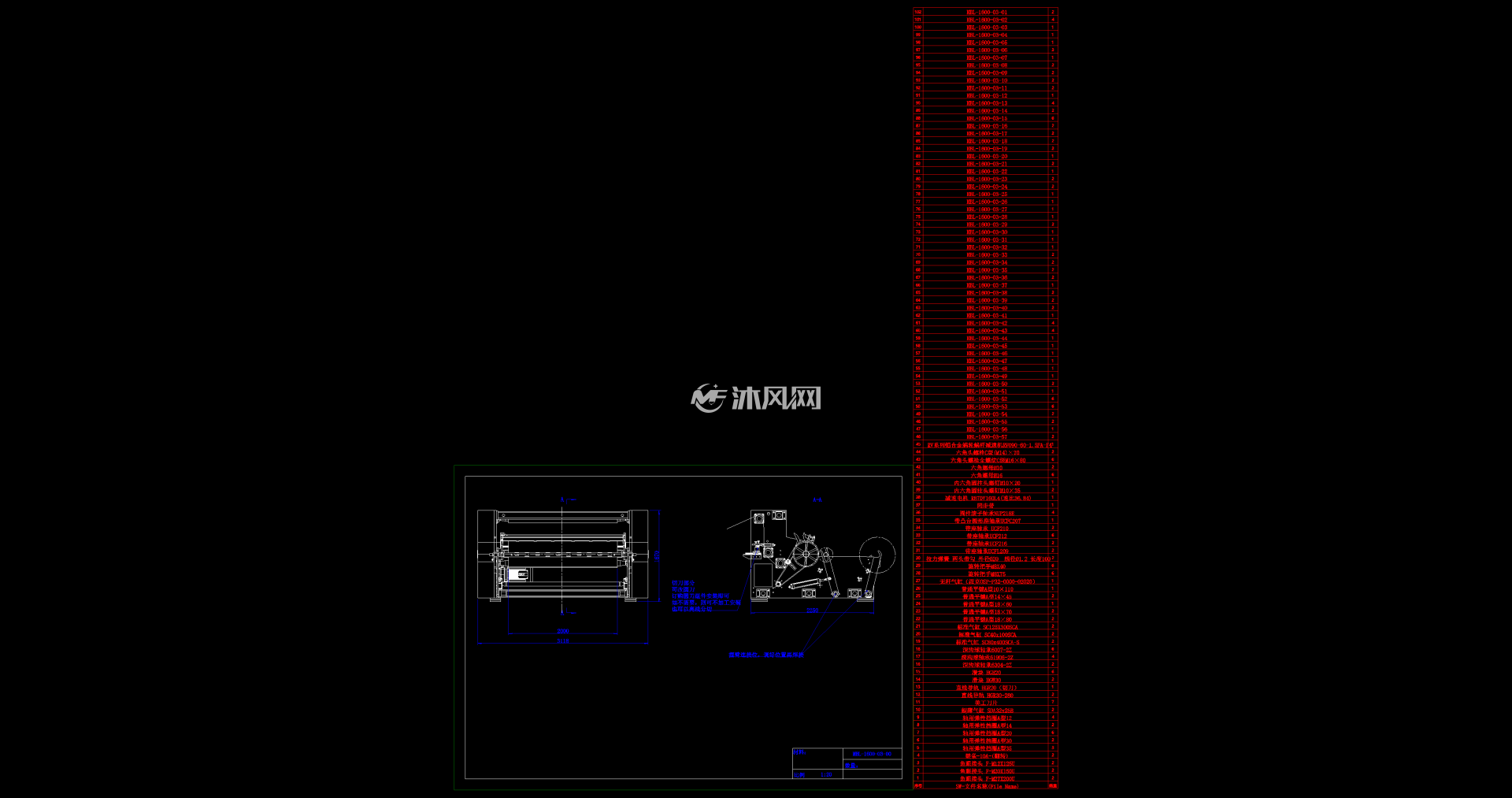

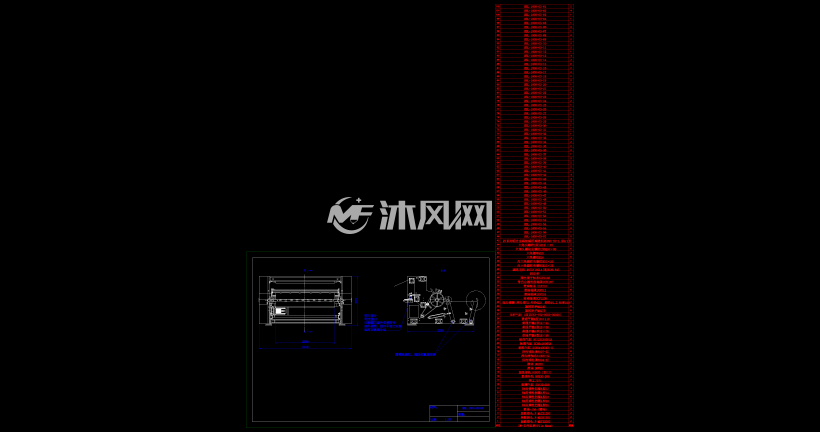

总装图
收卷机换卷机图纸描述
收卷机是一种广泛应用于印刷、包装、塑料、造纸、纺织及冶金等行业的工业设备，其核心功能是将薄膜、纸张、布匹或金属卷材等带状材料卷绕成规定尺寸的卷筒。其工作原理是通过收卷轴的旋转实现卷取，而整个过程中最为关键的技术在于对材料张力的精确控制，以防止材料在收卷时出现松弛、起皱或过度拉伸等问题，从而保证成品卷的质量。现代收卷机通常集成了可编程逻辑控制器（PLC）与伺服系统，能实现高精度的张力闭环控制，并配备自动排线等功能。在连续化生产中，为了减少停机时间、提高效率，收卷机常与“换卷机”或“自动换卷系统”结合使用。这种自动化系统能在主收卷轴达到设定长度后，通过翻转架、旋转转盘等机构自动将满卷与空卷的位置互换，并由切刀、粘贴和压紧等机构完成自动切断和贴附新卷筒的动作，实现不停机换卷。一台典型的自动收卷换卷机通常包含机架、主动滚筒、由气缸驱动的收卷与换卷架、过渡架以及自动切刀等部件。这种高度自动化的设计不仅大幅降低了人工操作的劳动强度，也显著提升了生产线的运行效率与稳定性。
