工装吊运框架

发布时间：2026-10-26 12:39
退出全屏

工装吊运框架描述

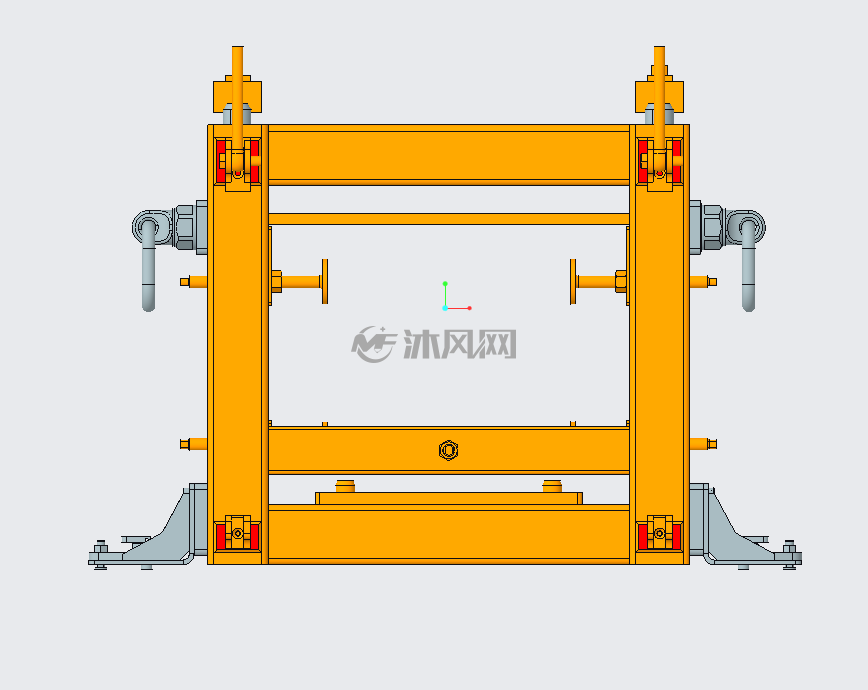

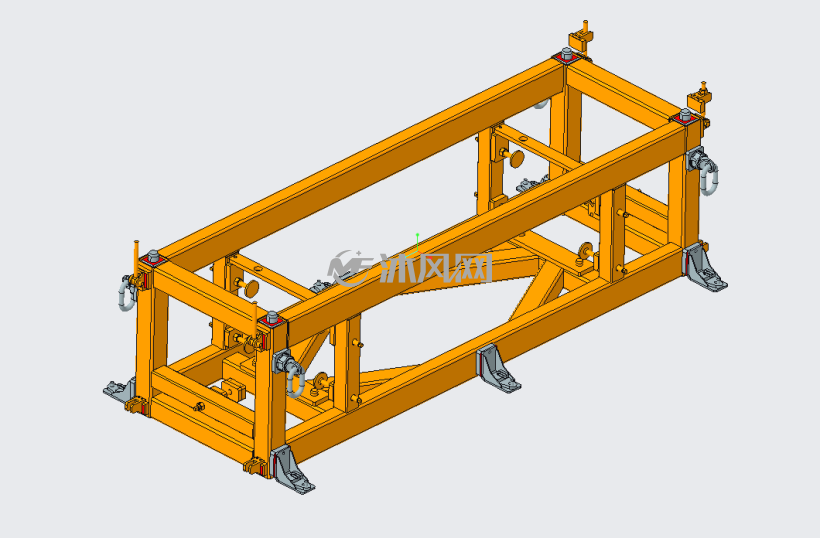

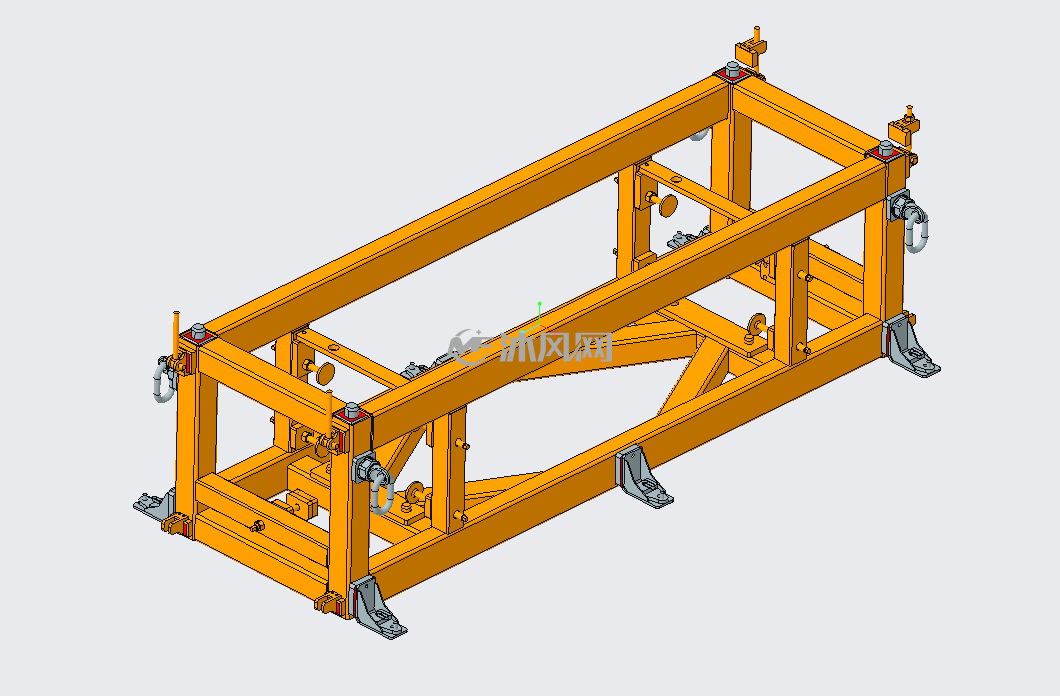

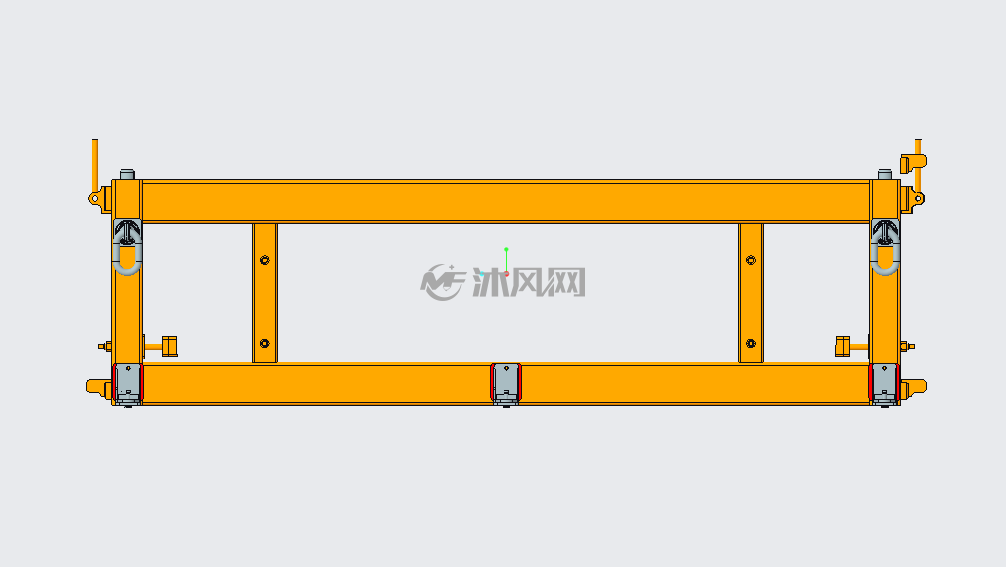

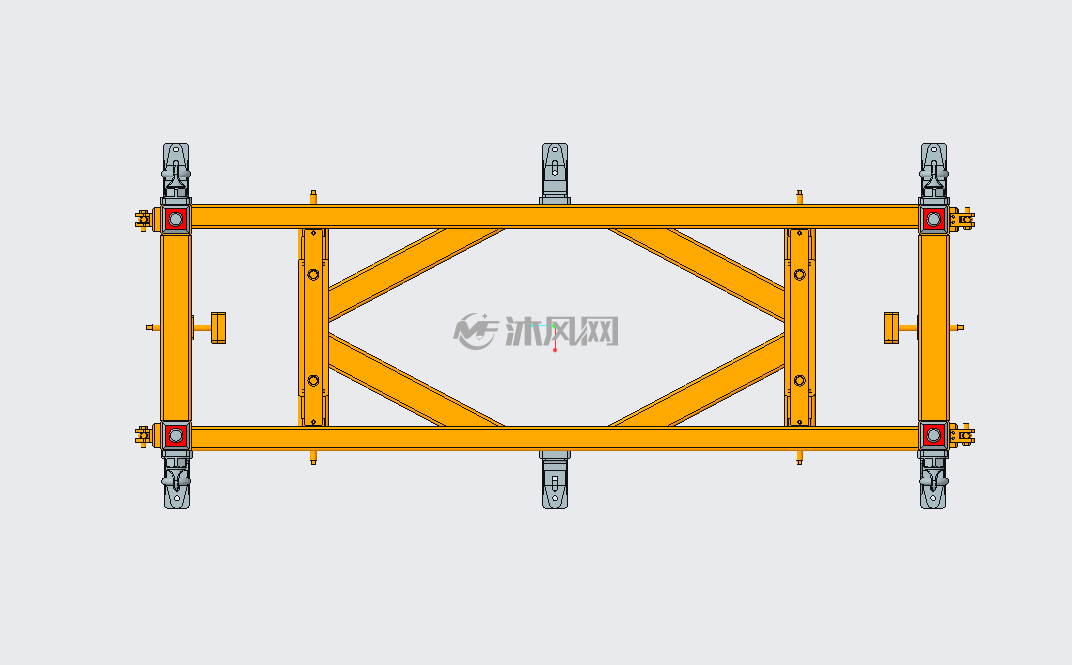

本工装吊运框架采用方管焊接成矩形桁架结构，整体焊接成型，框架四角配置吊环、定位支座与锁紧组件，内部增设斜撑加强，提升整体刚性。框架上设置定位销、挡块，用于工件限位固定，起吊时保证工件姿态稳定。吊点布局均衡，受力合理，满足车间行车吊运转运需求。适用于总成工件、模具、工装的吊装转运，拆装定位便捷，结构牢固，载荷均匀，可有效防止吊运过程工件偏移、磕碰，保障吊装作业安全稳定。

工装吊运框架附件

下载之前，如有问题，请 [发表咨询]

工装吊运框架相关图纸

图纸ID: 2015816
文件大小：8.40MB
图纸版本：UG NX9.0
图纸格式：prt文件
所需积分：80沐风币
发布时间：2026-10-26 12:39
图纸参数：可编辑无参数
图纸分类： 其他工装
软件分类：
UG UG NX9.0
