定子胀胎夹具

发布时间：2026-10-26 16:28
退出全屏

定子胀胎夹具描述

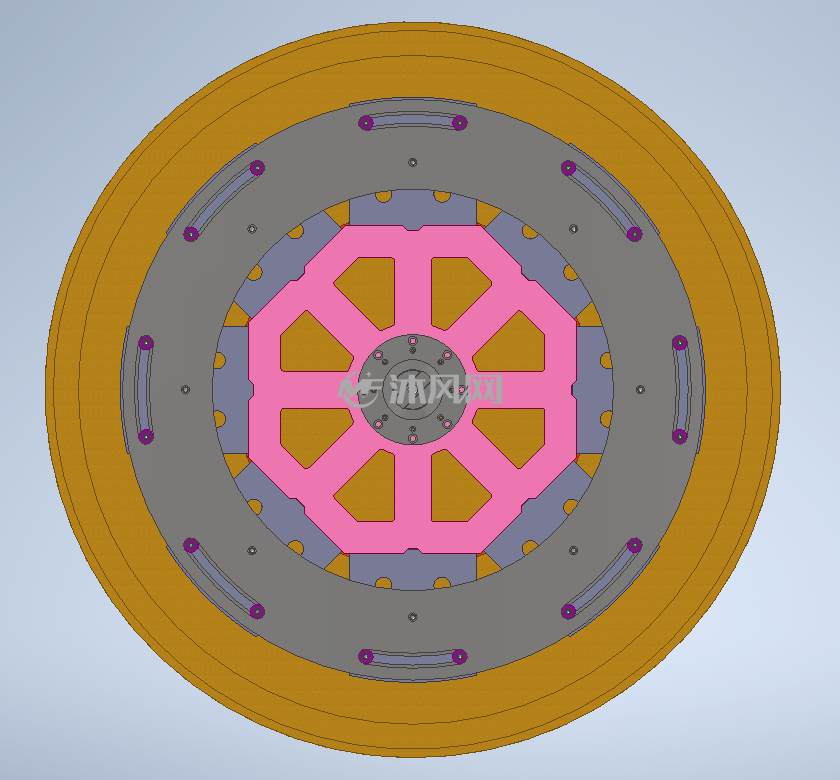

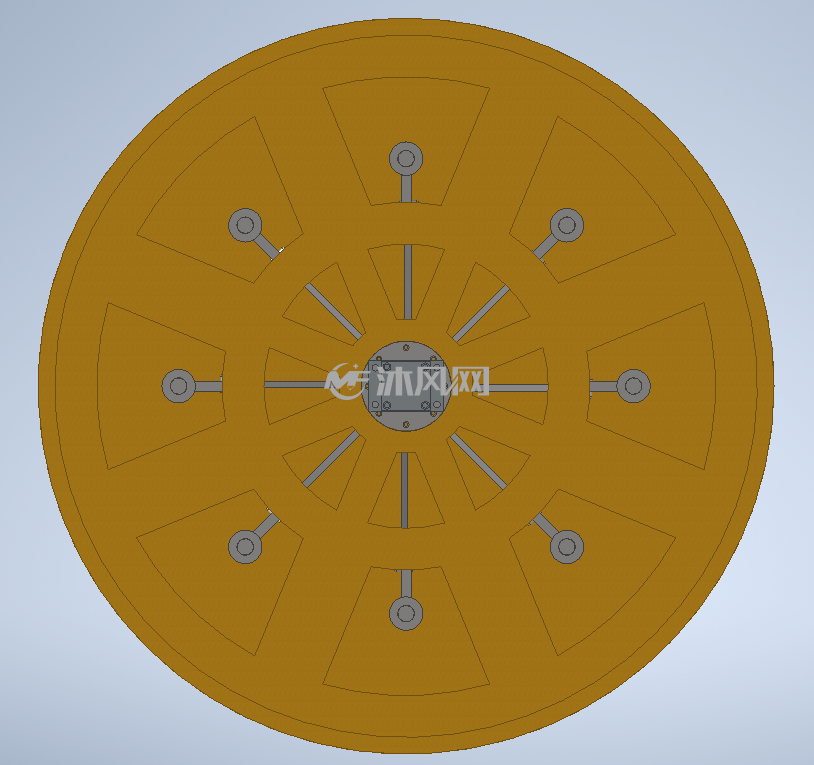

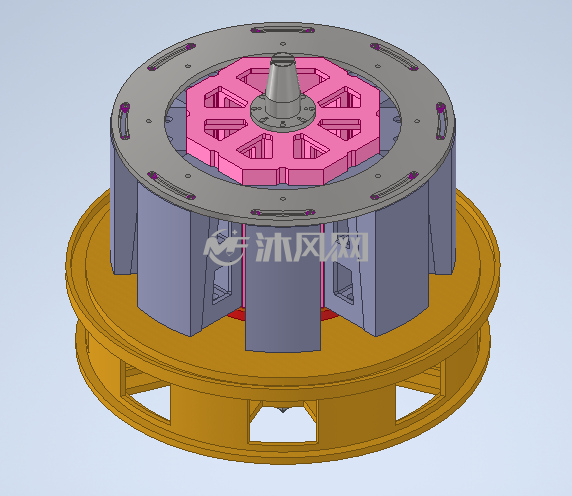

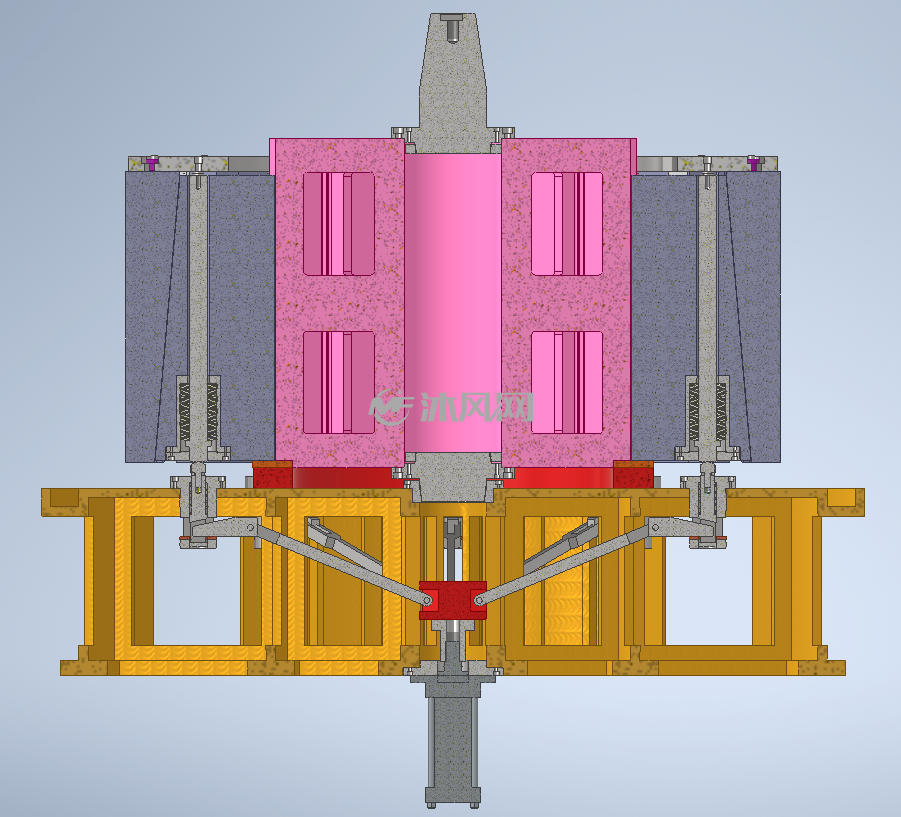

本夹具为数控立车上面专用夹具。主要为撑圆柱形工件内孔，通过油缸下拉一套连杆机构带动斜块移动实现直径大小的变化。夹具由八套斜块形滑台组成，一体式加工，精度高。

定子胀胎夹具附件

下载之前，如有问题，请 [发表咨询]

定子胀胎夹具相关图纸

图纸ID: 2015604
文件大小：3.35MB
图纸版本：Solidworks2016
图纸格式：stp
所需积分：200沐风币
发布时间：2026-10-26 16:28
图纸参数：可编辑无参数
图纸分类： 夹具
软件分类：
Solidworks Solidworks2016
