入口导叶同步调节离心风机结构参考
发布时间：2026-10-22 14:18
-
(1/5)

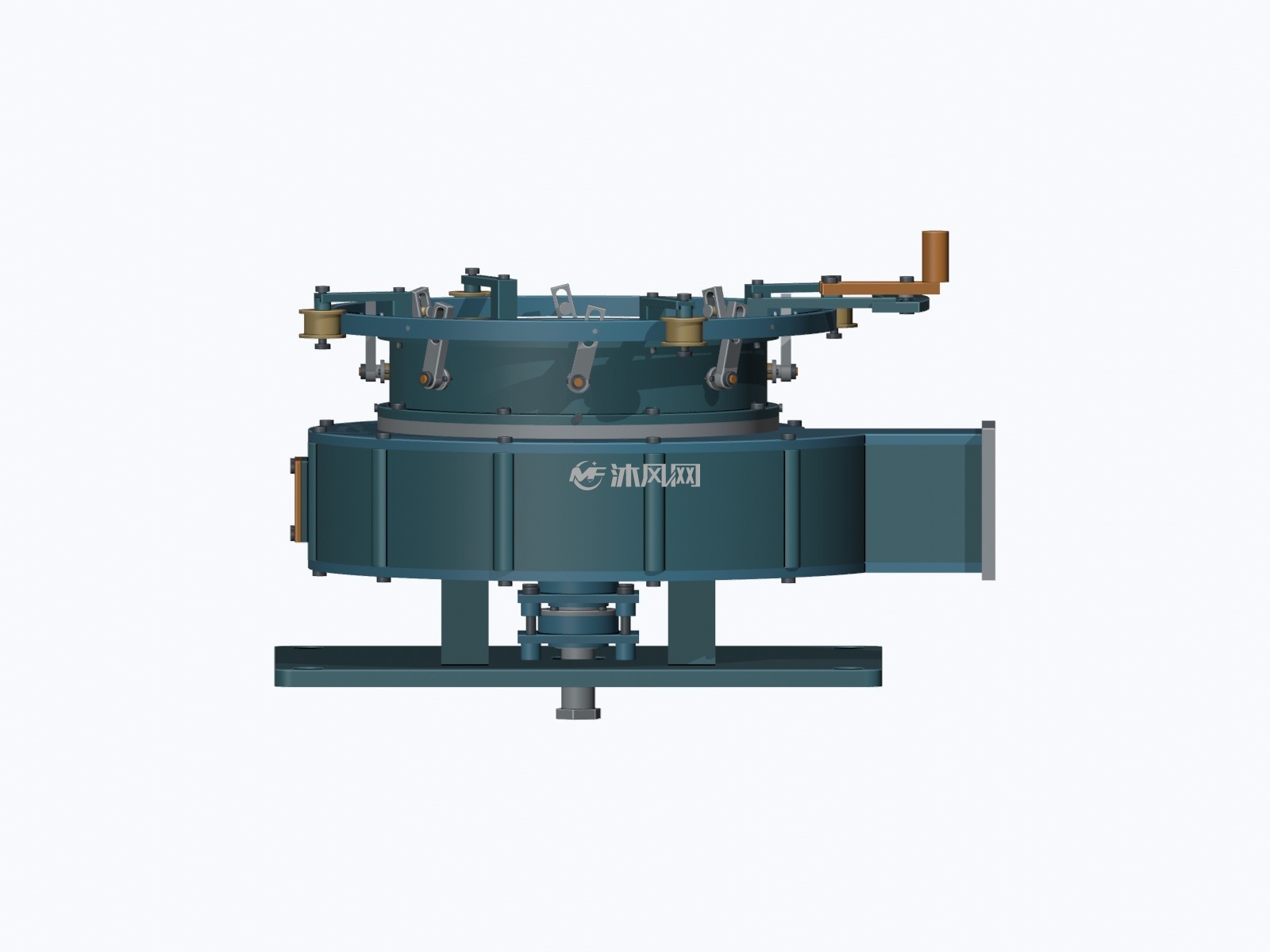

风机整体结构
-
(2/5)

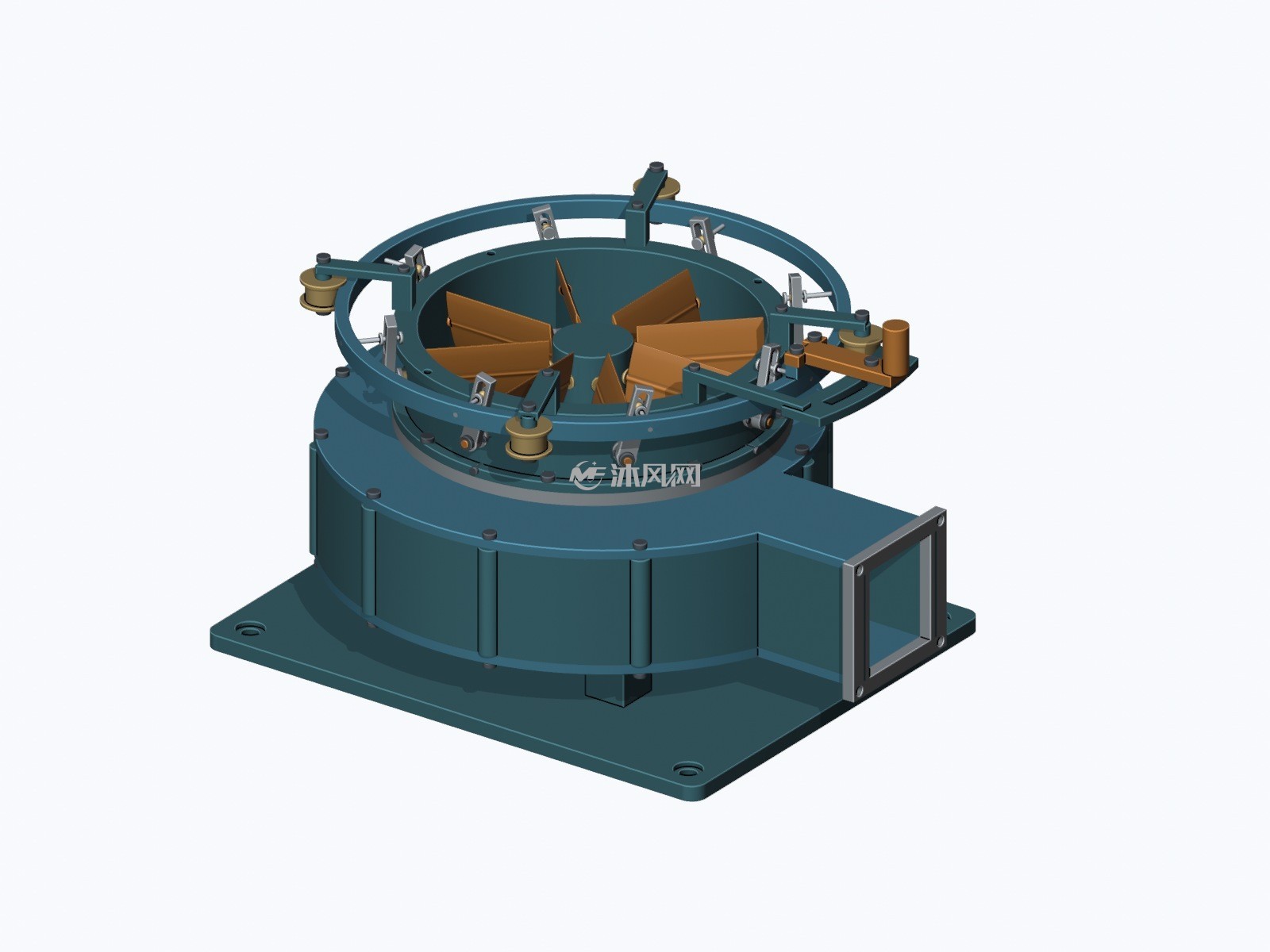

入口导叶与调节环
-
(3/5)

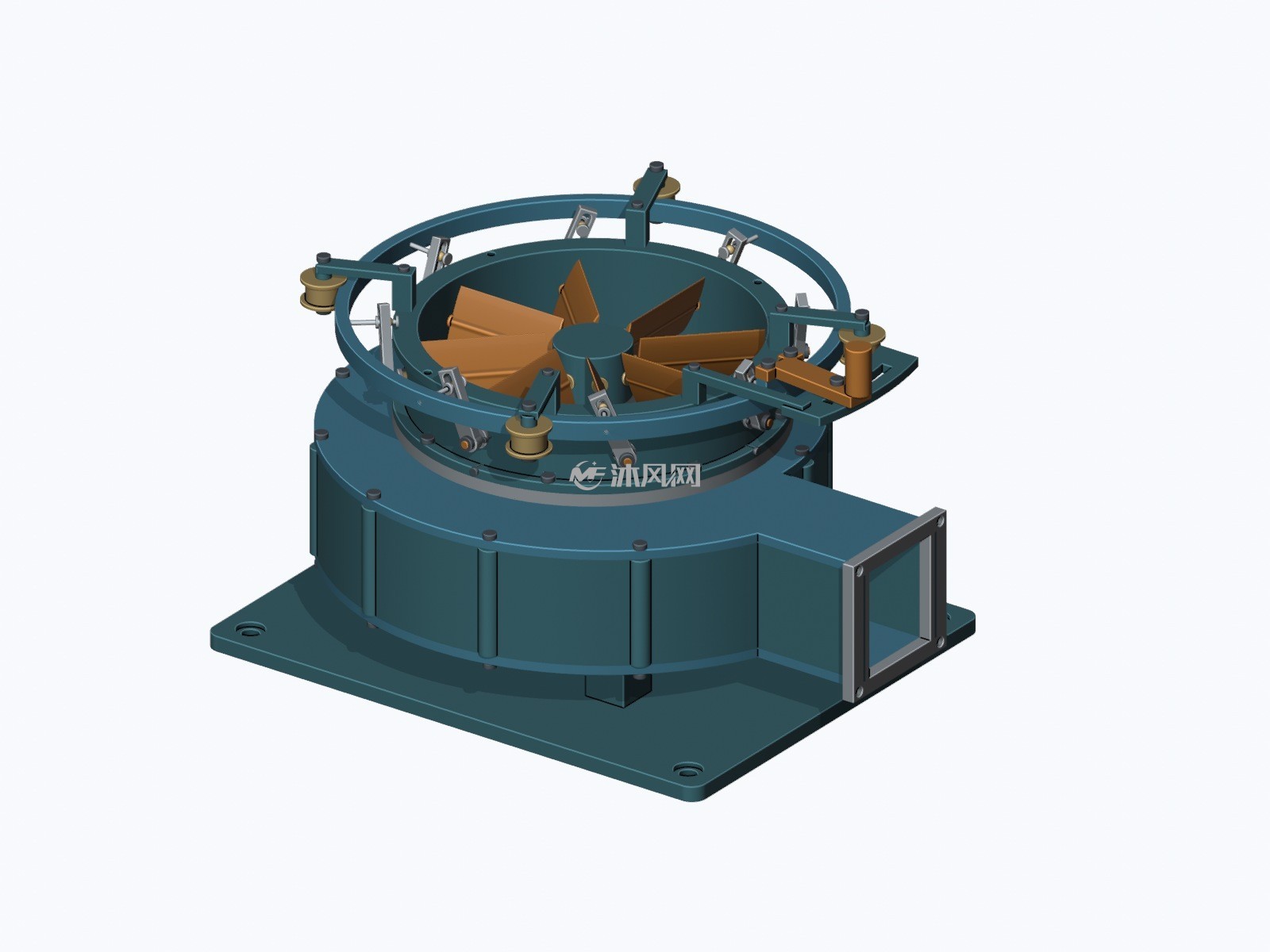

另一保存调节状态
-
(4/5)

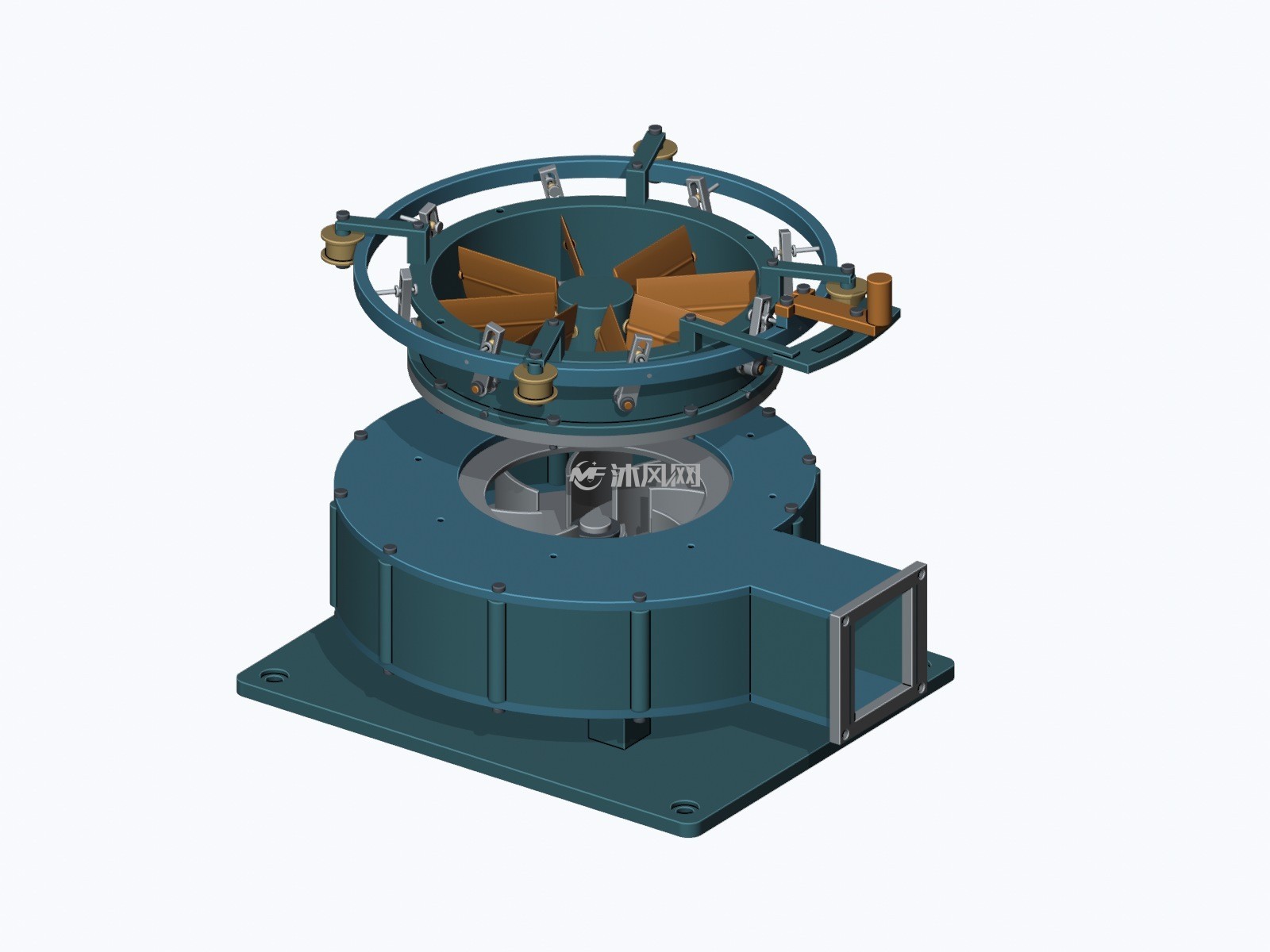

入口模块维护状态
-
(5/5)

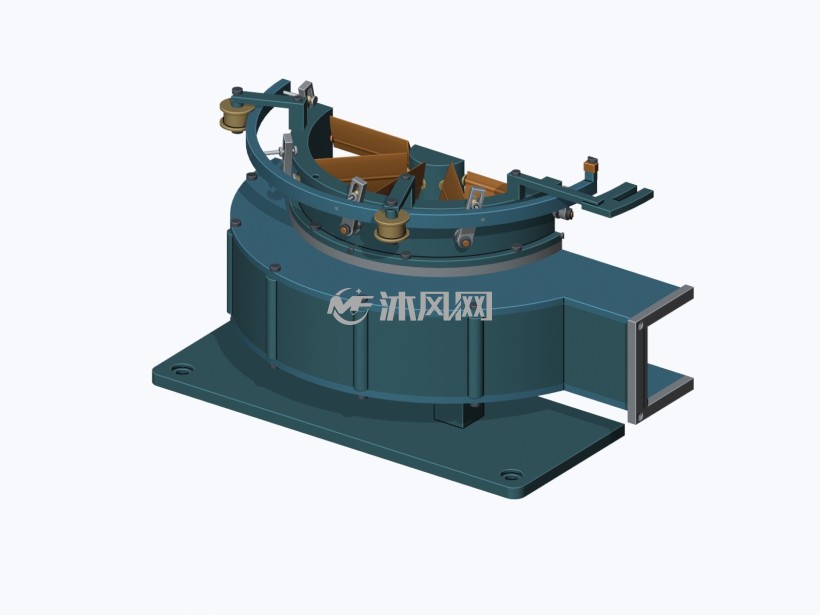

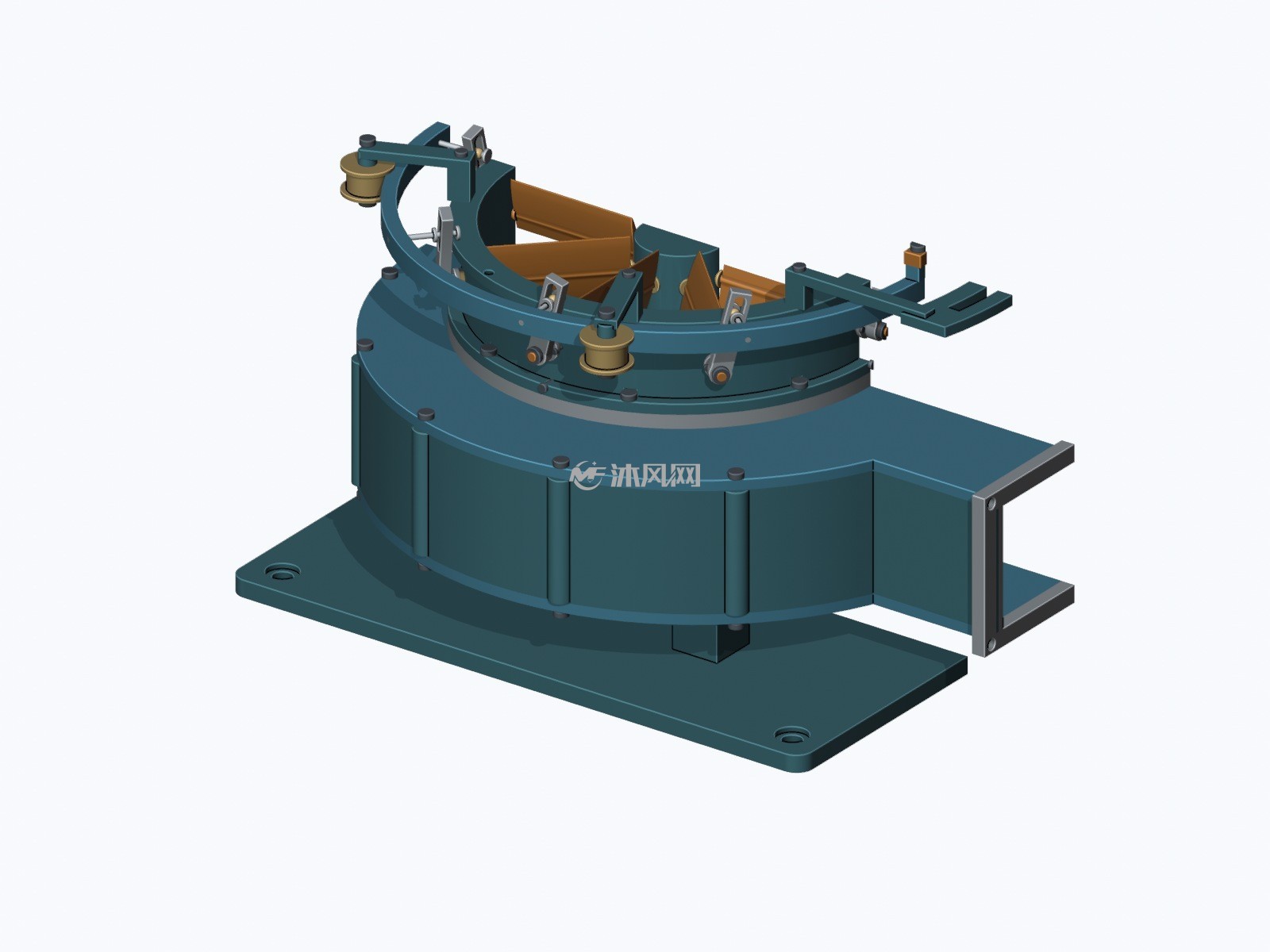

叶轮与支承功能剖视
入口导叶同步调节离心风机结构参考描述
包含后弯叶轮与蜗壳、键接轮毂、八片入口导叶、球头滑块—闭槽调节环、捕获式槽轮、锁紧及可拆入口导叶模块。有限复核包括闭槽约束与轮毂轴向保持。底部AF24为外部手动输入接口，未配内部电动机。未验证气动曲线、流量风压、效率、动平衡、焊接强度或高速运行安全，不宣传为已完成性能验证的商品风机。
文件包含FreeCAD FCStd命名实体模型、STEP交换模型、Python生成源码及参数、BOM、静态PDF尺寸参考和实际CAD展示图。原生对象为命名BRep，不含完整草图/特征历史或原生装配配合约束；不是SolidWorks的SLDPRT/SLDASM。源码改参再生成与原生特征改参不同，生成环境为Linux FreeCAD 1.0，Windows运行未验证。本地审核核对了保存实体、STEP、BOM及有限几何状态；未在FreeCAD应用内重建，未验证全部参数组合或连续全运动。PDF为静态非关联尺寸参考，不是完整制造放行图。尺寸、材料和多数工况为自主设计假设，仅供结构学习、接口与机构设计参考，不是厂家原装或经认证的替代件，不可据此直接制造或承诺额定性能。
入口导叶同步调节离心风机结构参考附件
