旋转扫码设备

发布时间：2026-10-21 16:34

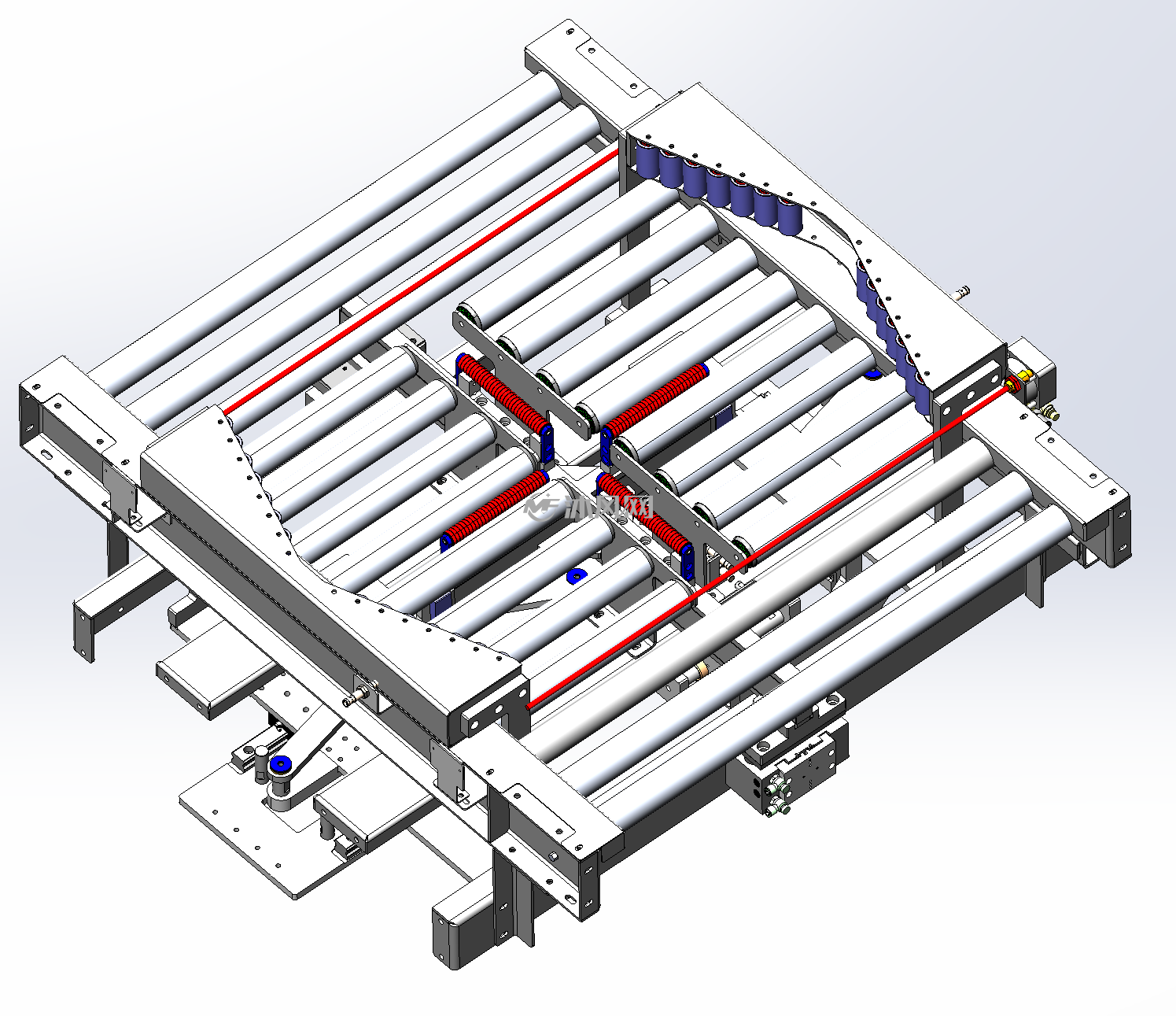

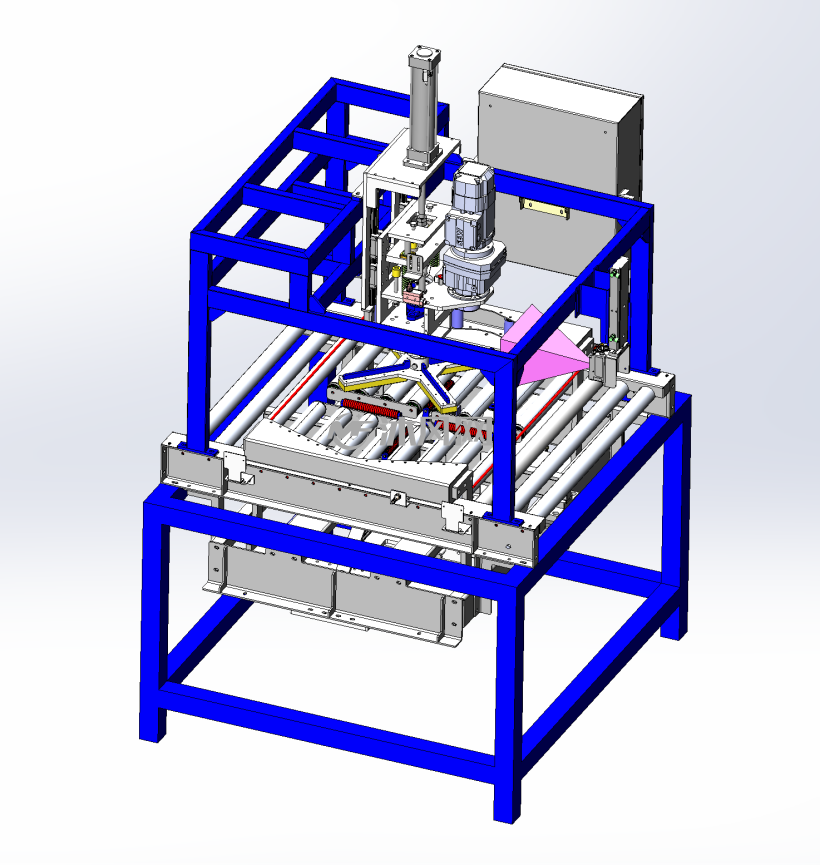

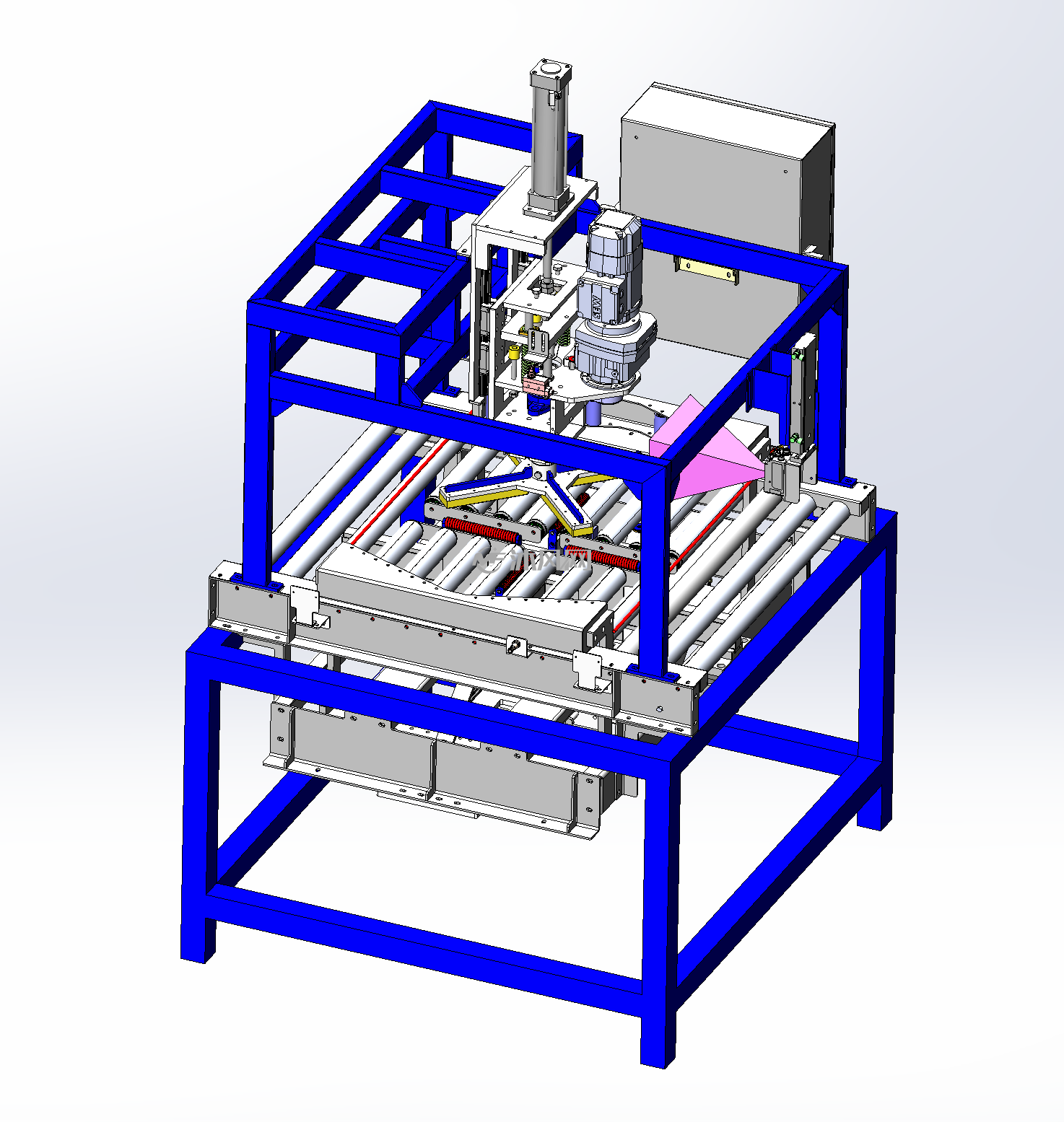

(1/4) 旋转扫码设备整体视图

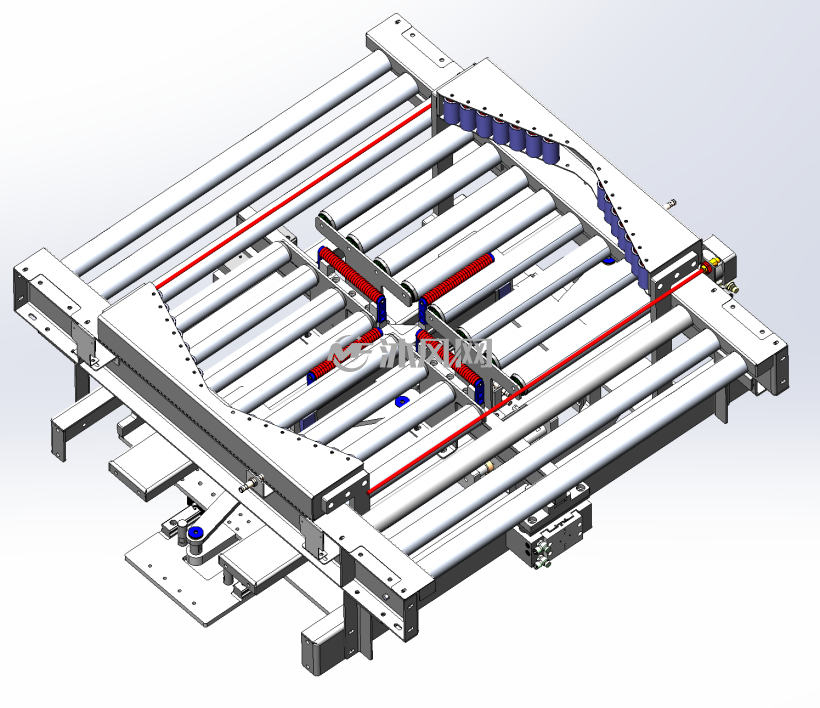

(2/4) 2归中机构

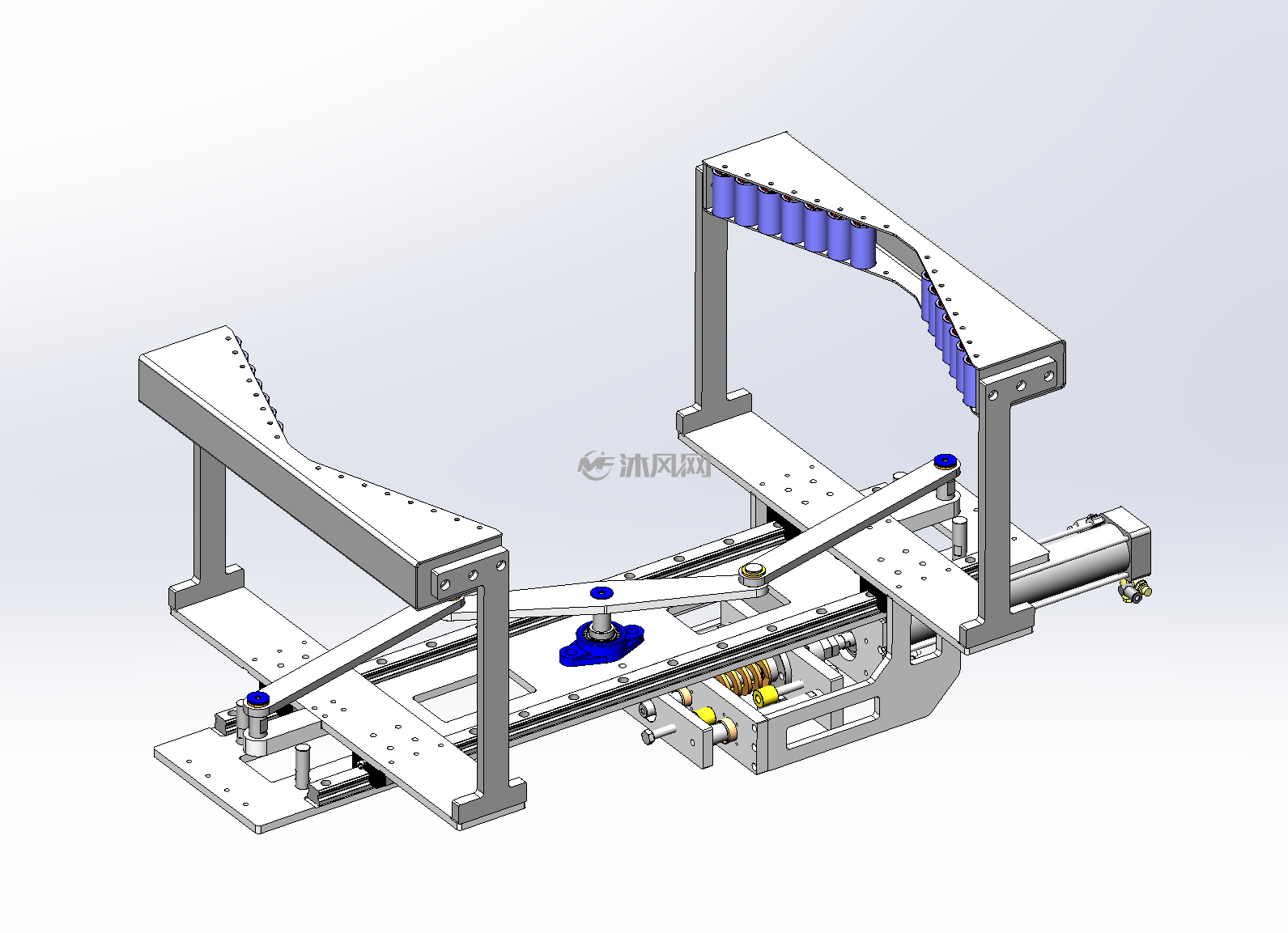

(3/4) 3顶升机构

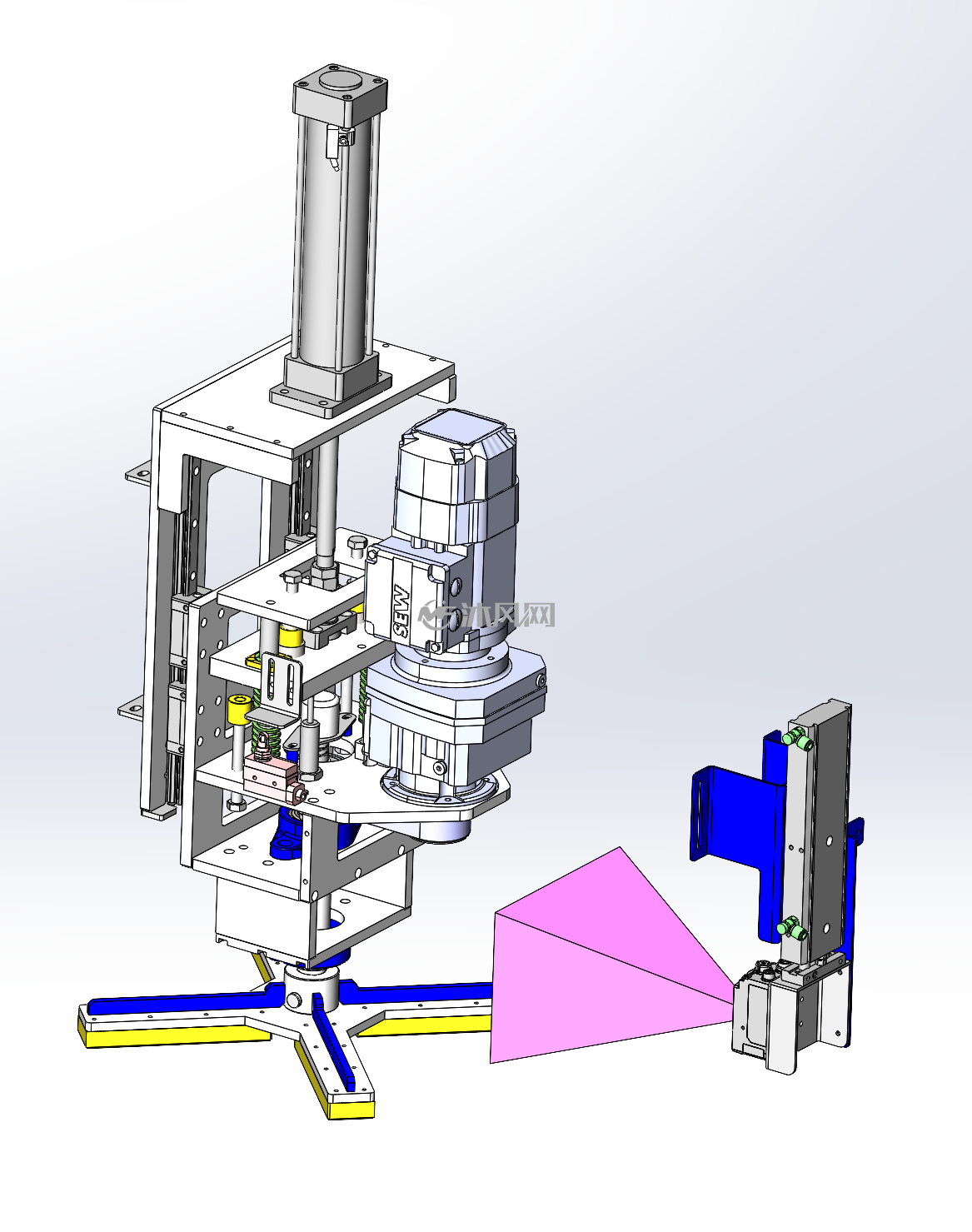

(4/4) 4压紧旋转机构

退出全屏

本旋转扫码设备对接上游输送线，工件流入工位后，由对中机构完成工件自动居中定位；定位完成后顶升机构将工件抬离滚筒输送面，压紧机构下压压紧工件，伺服机构驱动工件做旋转运动；配置 2D 读码器对圆柱工件的外周侧面进行连续图像采集，读取工件侧面二维码 / 条码，完成产品信息识别追溯
