手摇曲柄槽杆急回刨削装置
发布时间：2026-10-21 06:16
-
(1/5)

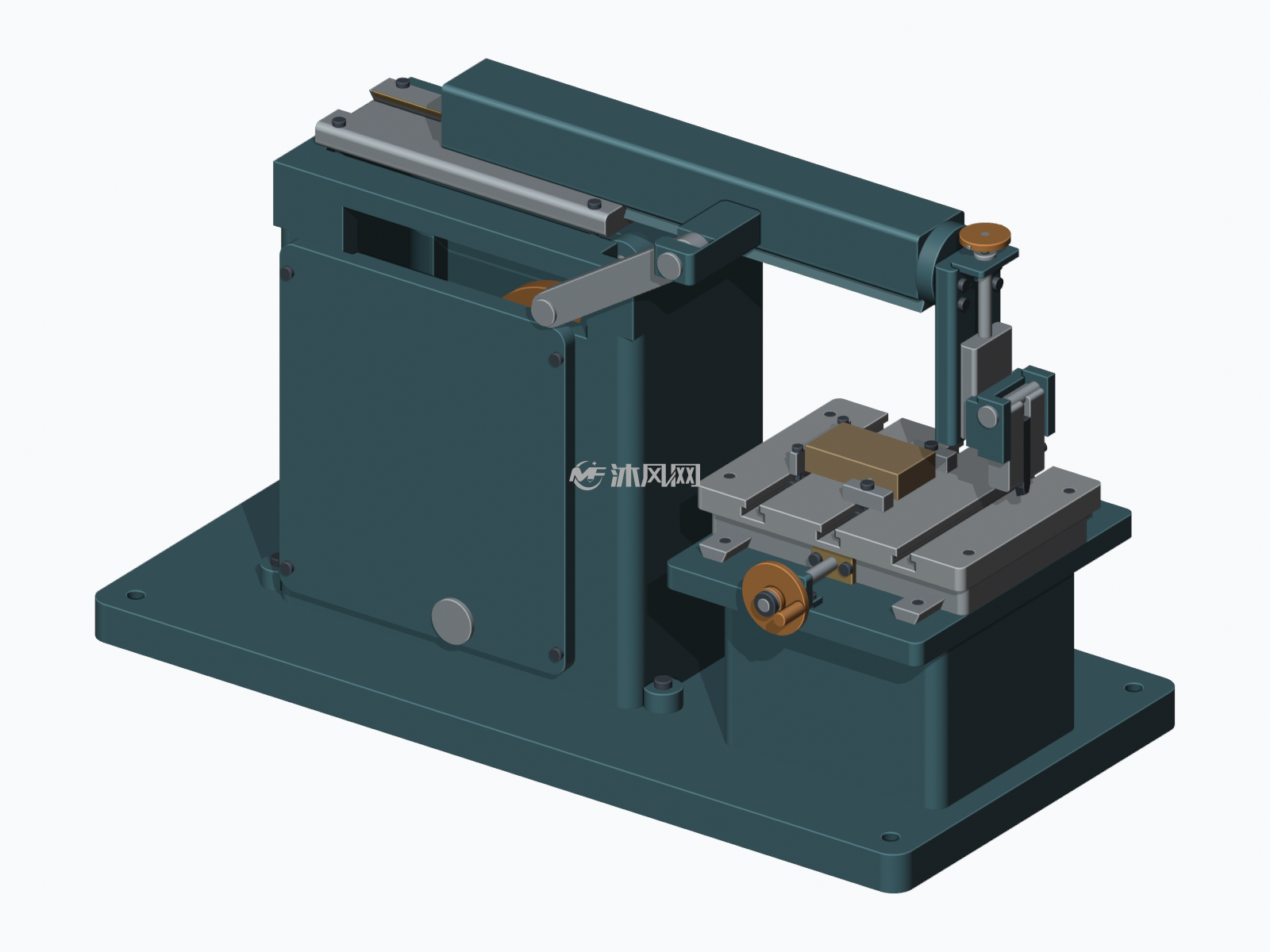

整机与代表蜡块
-
(2/5)

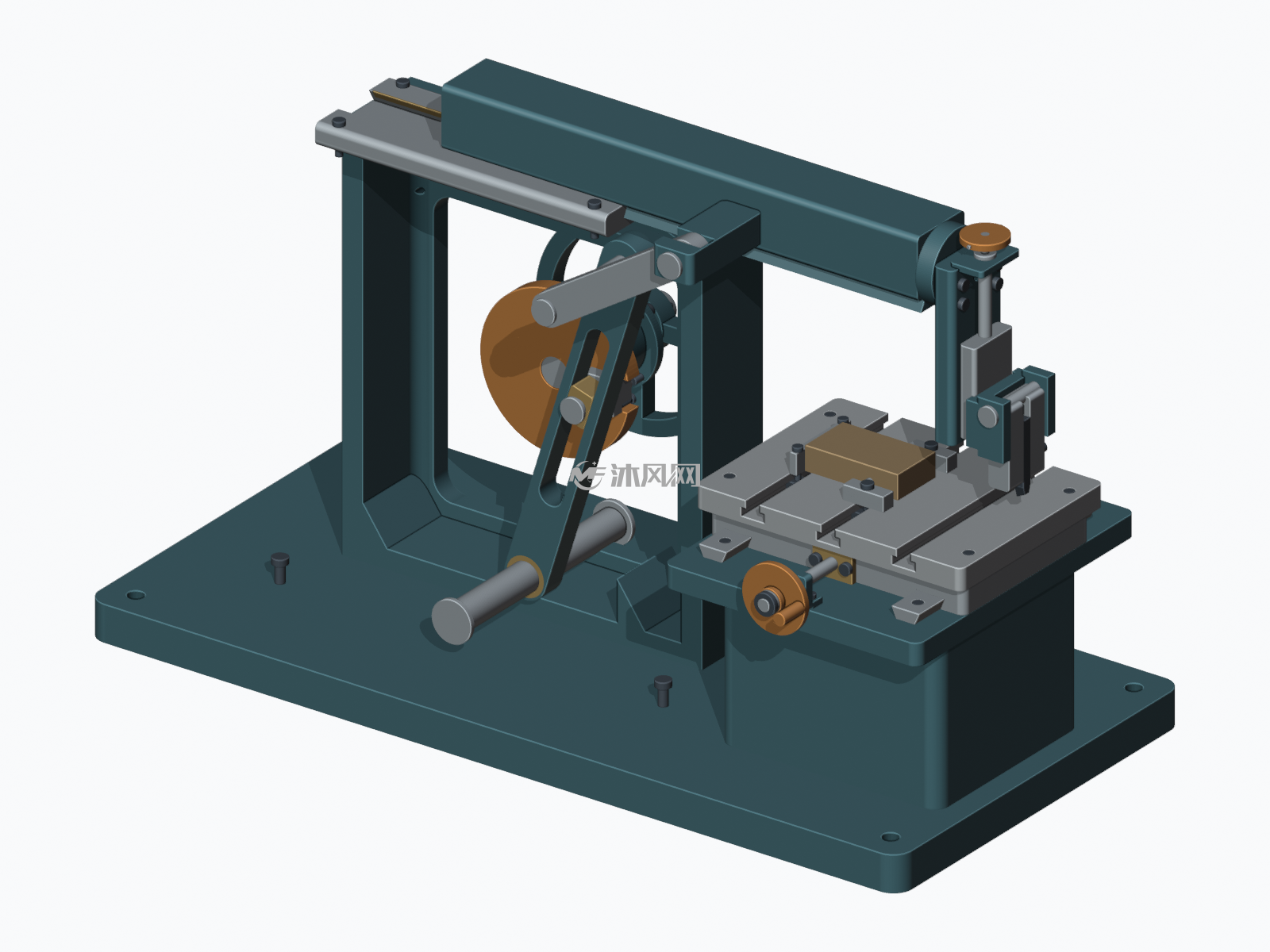

急回工作链剖示
-
(3/5)

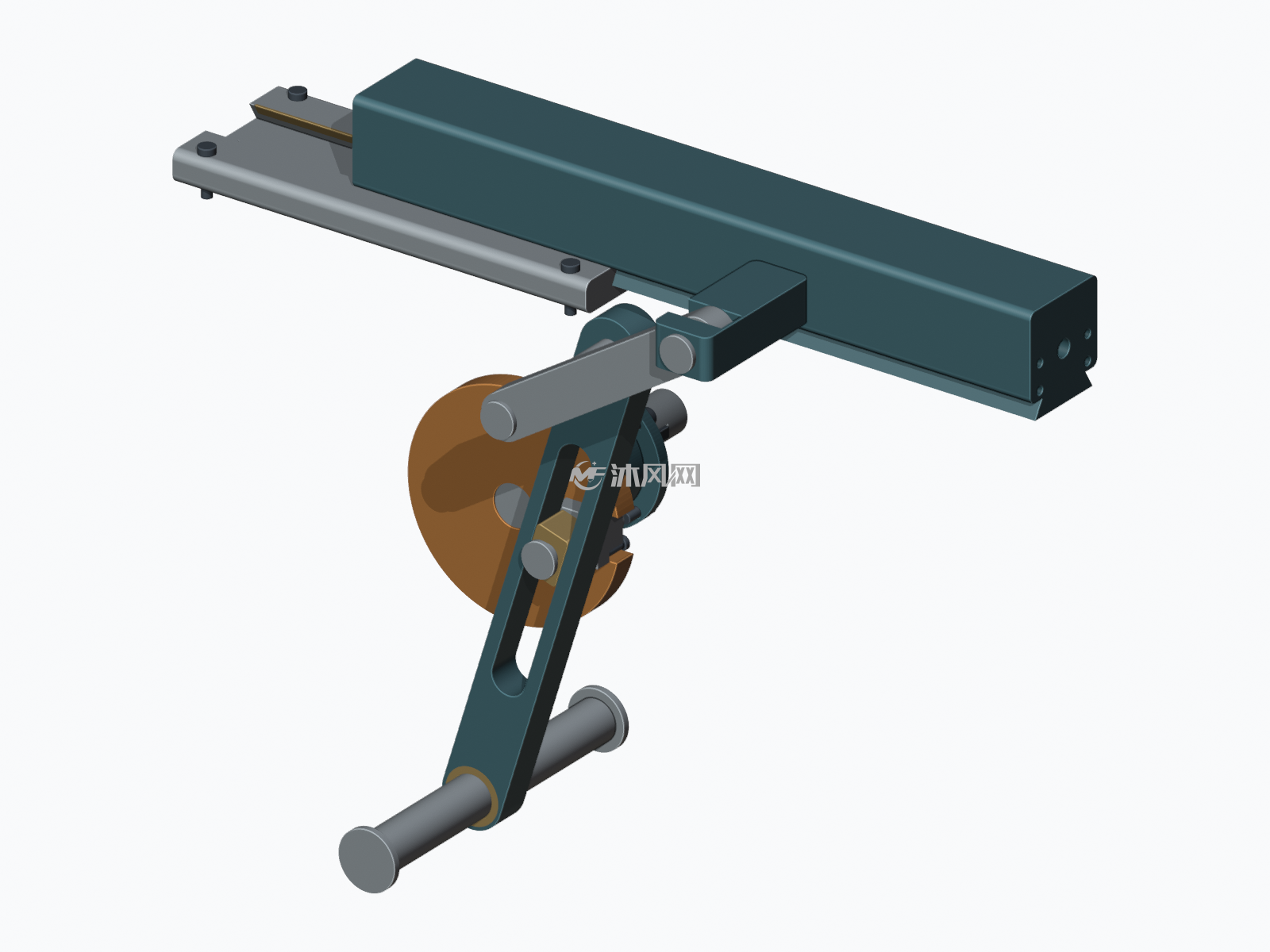

曲柄槽杆及滑枕
-
(4/5)

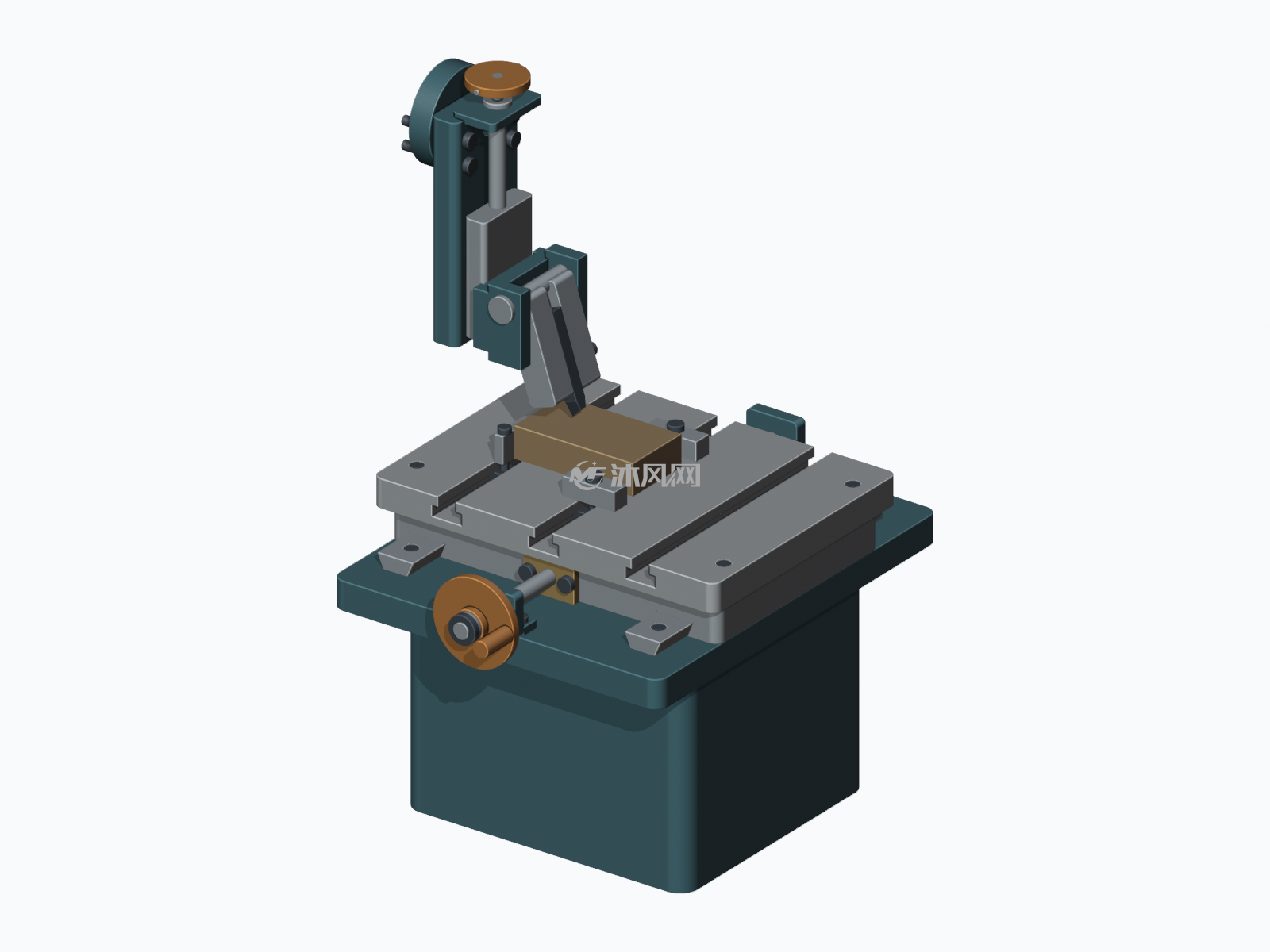

被动抬刀规定状态
-
(5/5)

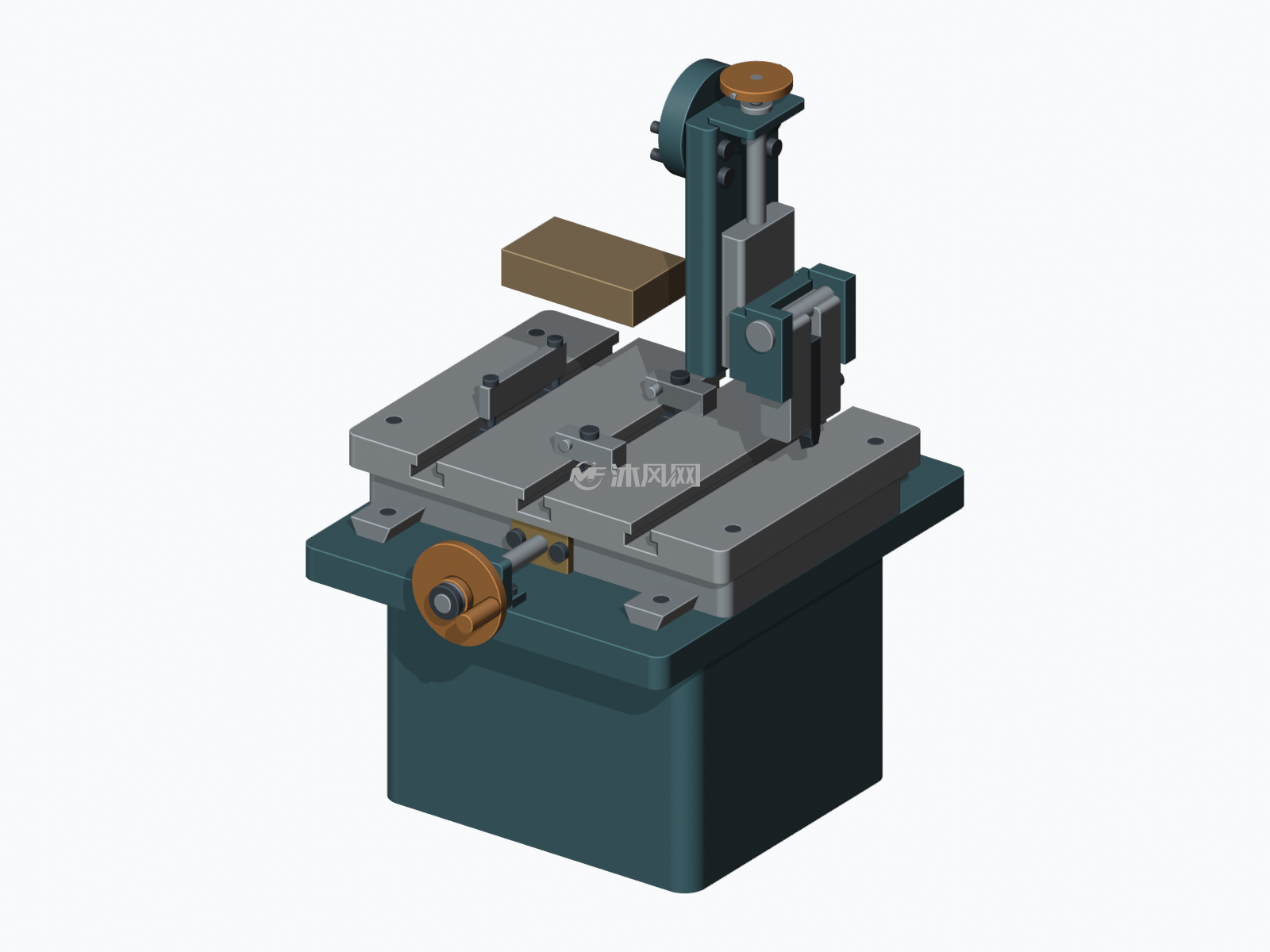

卸料及横向进给结构
手摇曲柄槽杆急回刨削装置描述
B705 R2手摇曲柄槽杆急回刨削结构参考，代表工件为80x45x20mm可加工蜡块，目标为浅槽运动演示，不是钢材加工设备。包含可调曲柄/实际长槽滑块、连接销、滑枕抗抬导轨、下进给刀架/被动抬刀座、横向进给、T槽台面及夹持。R2横进给手轮有14mm轮毂套接、平键和轴向保持，螺母有法兰及双螺钉防转固定，局部复查-20/0/+20mm进给位置。交付FreeCAD 1.0命名BRep实体FCStd、STEP通用精确实体、Python源码及参数、BOM、静态尺寸/剖面参考和检验资料。不是SolidWorks原生文件，不含完整草图特征树或原生装配约束求解；参数通过脚本重建，不能直接按原生配合拖动。展示图来自本版CAD，剖切/爆炸及规定状态用于结构观察，不代表实际动态试验。尺寸和材料为结构参考设计，不是品牌替换件或完整制造放行图；强度、寿命、额定性能及设备安全未认证，制造使用前须另行工程设计。普通进给牙形采用包络简化；抬刀和运动状态是有限几何证据，不宣称连续全行程求解、切削载荷、刚度或精度。
