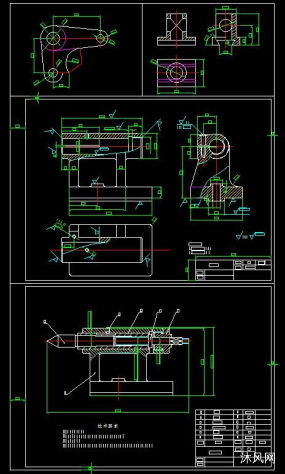

车床尾座体的夹具全套CAD图纸

发布时间:2014-08-11 14:02
退出全屏

车床尾座体的夹具全套CAD图纸描述

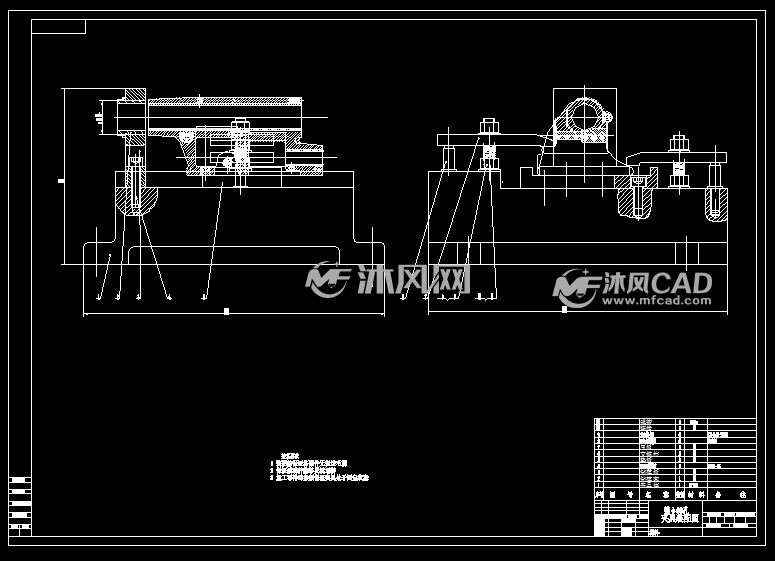

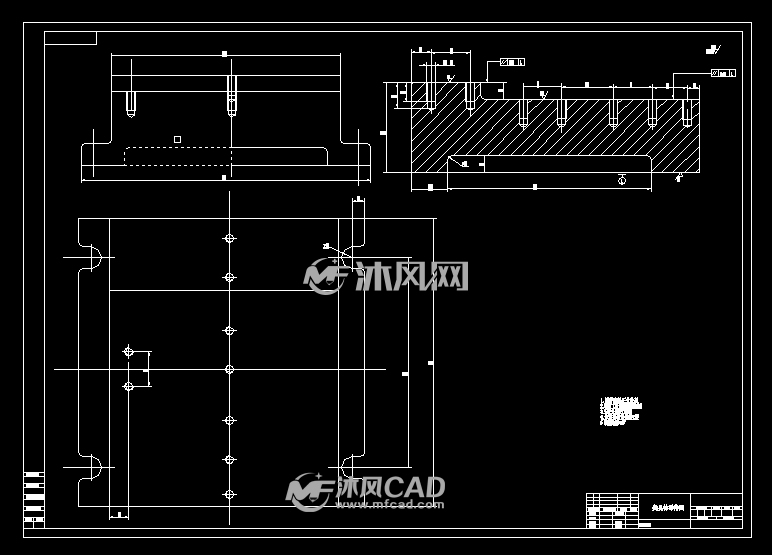

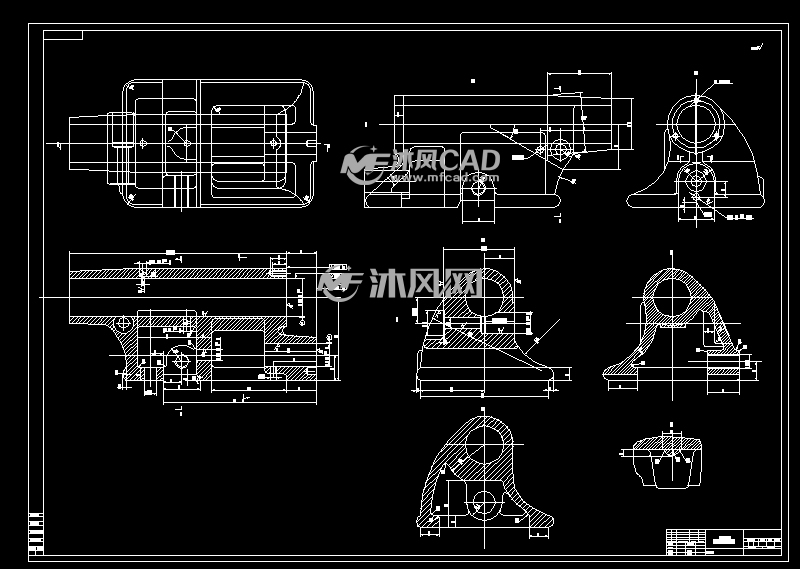

车床尾座体的夹具全套CAD图纸 本课题主要是设计某机床尾座体的加工工艺及夹具的设计,在设计中采用先设计该尾座体的加工工艺,再根据加工工艺来选取夹具的设计的方案和夹具的具体设计;而设计的重点是夹具的设计。由于工件的孔17和14都要以底面做为基准加工,故首先得做出底面的加工夹具。由于孔17的精度要求高,和定位尺寸误差小,为保证孔的位置和加工准确性我们一定在加工底面的时间通过画线找出底面的加工余量。这样就可以更好的保证孔17的位置和加工精度!加工孔14的夹具其实就是在加工底面夹具的基础上加了一个45度斜度板。

车床尾座体的夹具全套CAD图纸附件

下载之前,如有问题,请 [发表咨询]

车床尾座体的夹具全套CAD图纸相关图纸

图纸ID: 52205
文件大小:1.32MB
图纸版本:AutoCAD2007
图纸格式:dwg
所需积分:10沐风币
发布时间:2014-08-11 14:02
图纸参数:可编辑含参数
图纸分类: 顶尖/尾座
