卧式数控车床

发布时间：2026-09-23 00:56

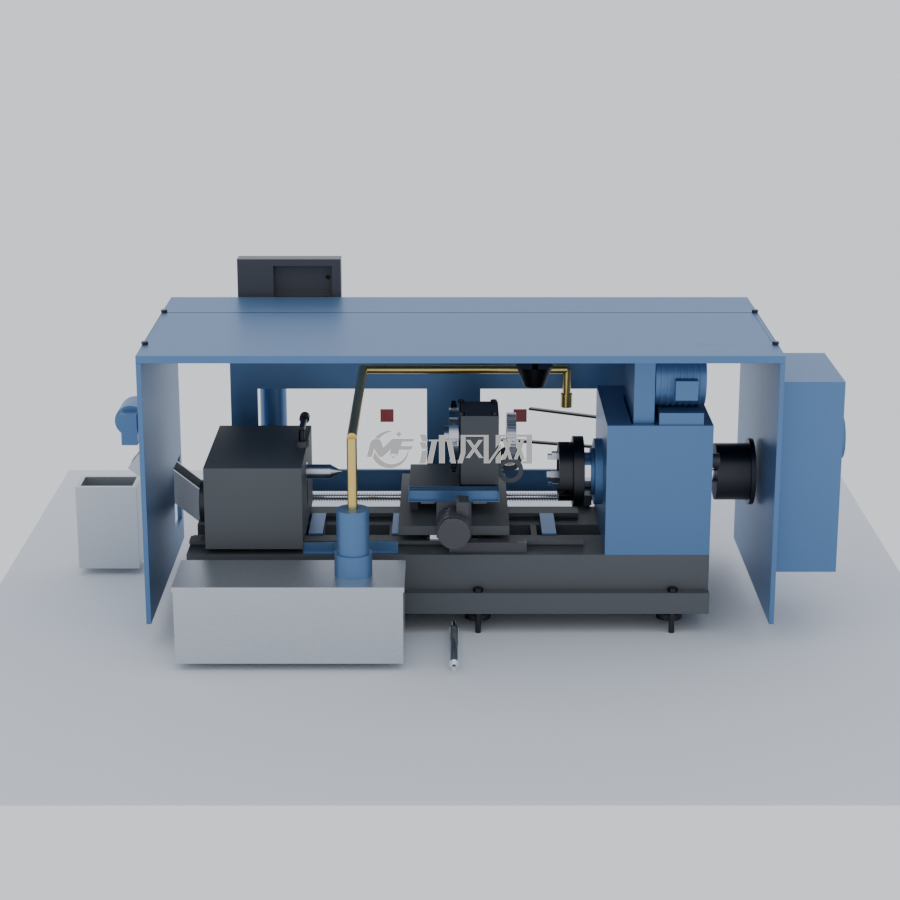

(1/7) 卧式数控车床整体轴测图

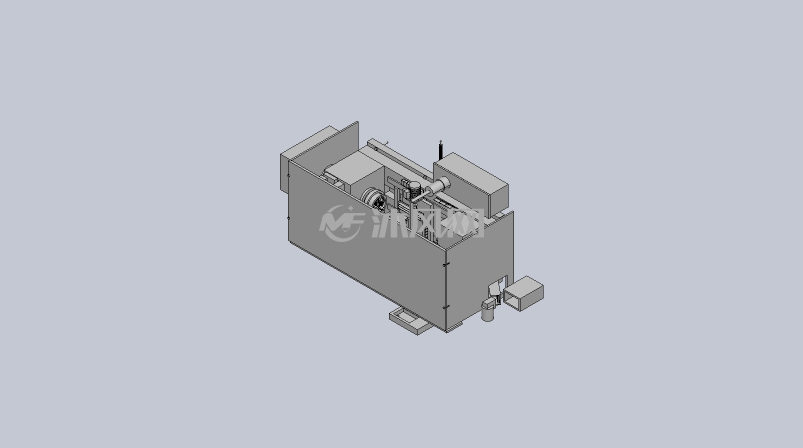

(2/7) 卧式数控车床正视图

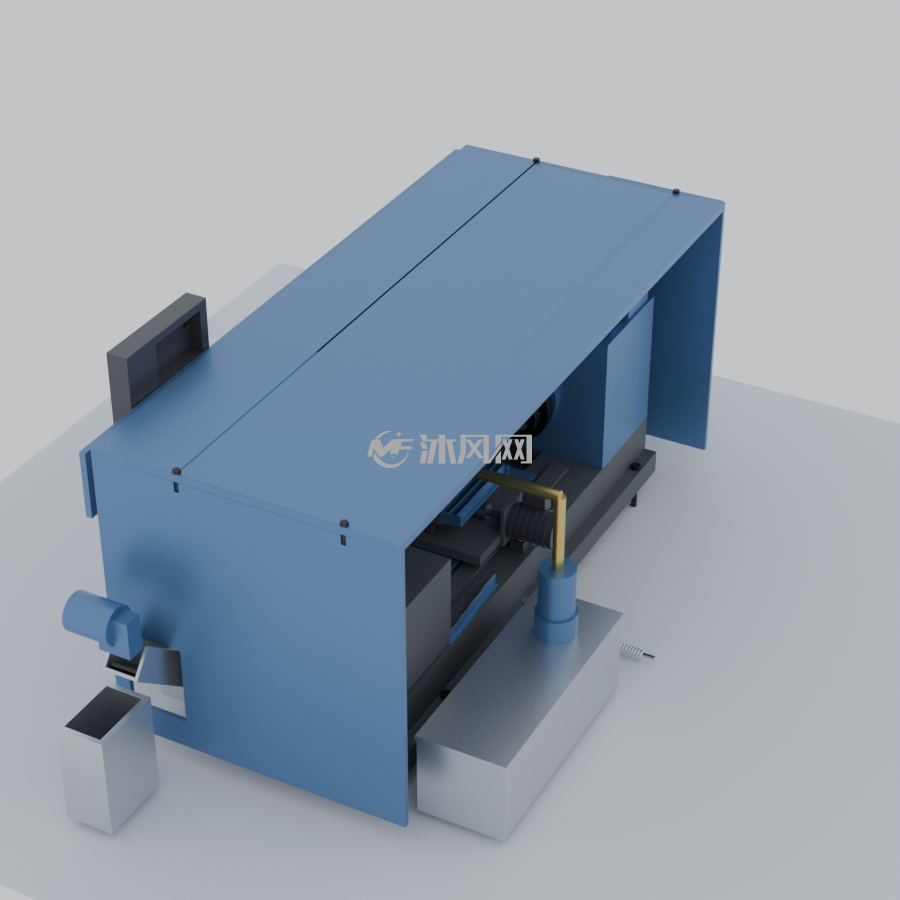

(3/7) 卧式数控车床侧视图

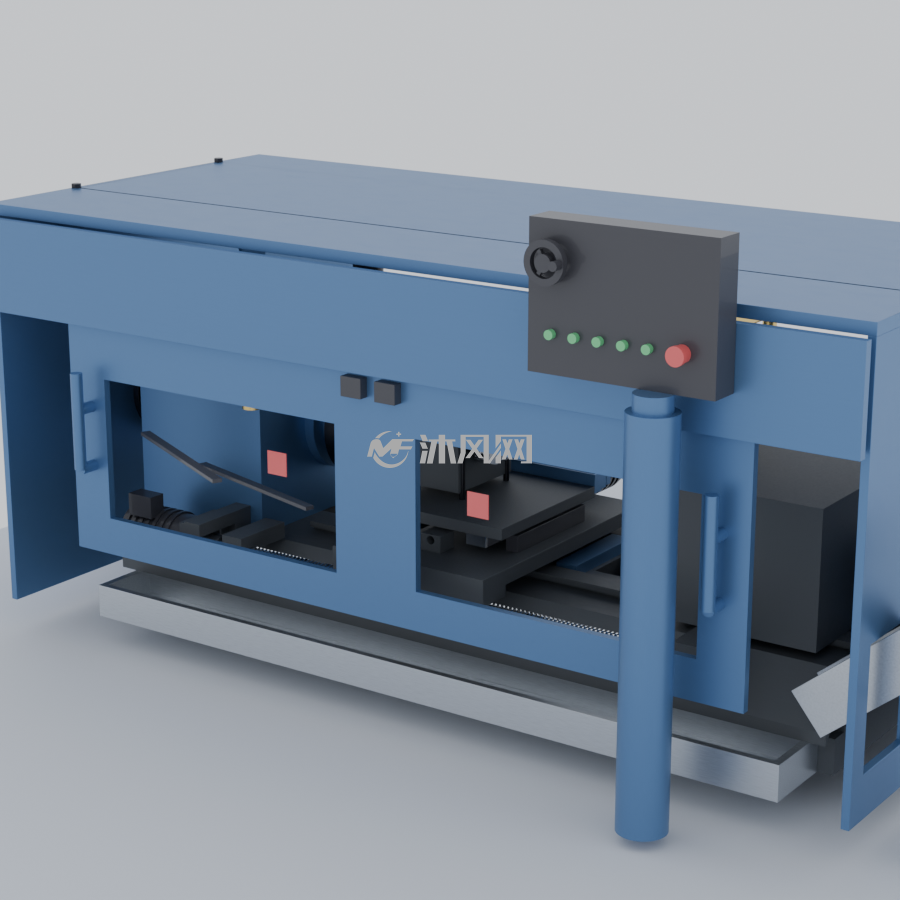

(4/7) 卧式数控车床

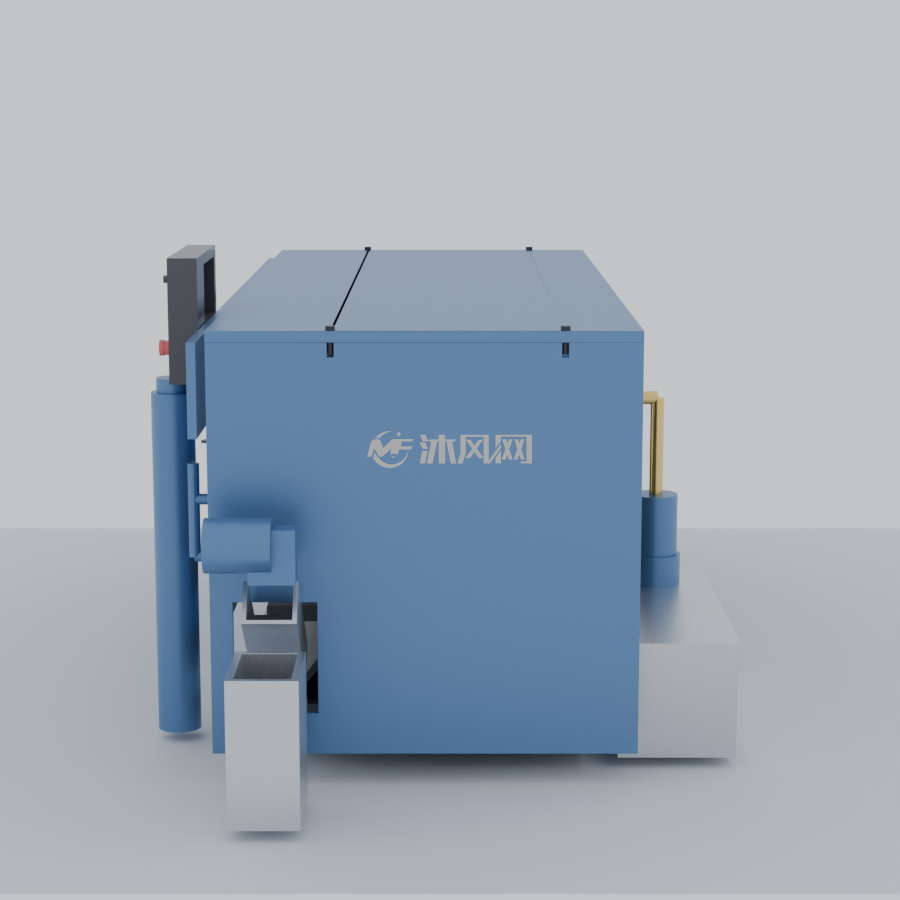

(5/7) 卧式数控车床轴测细节图

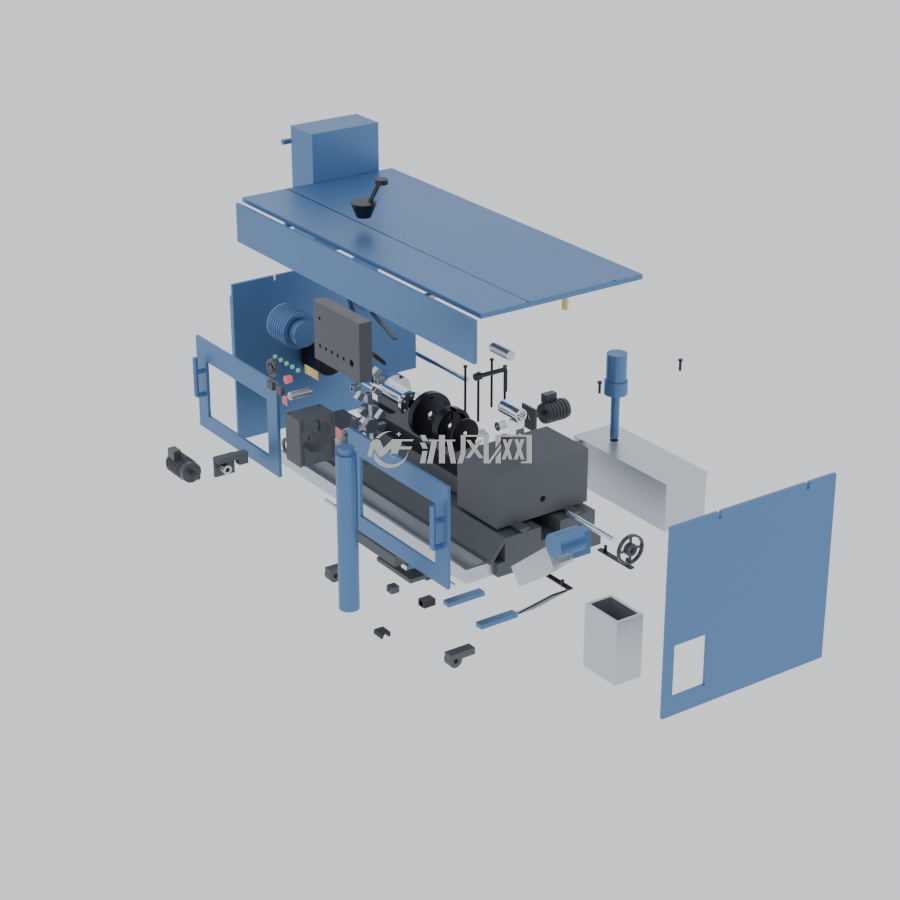

(6/7) 卧式数控车床爆炸分解图

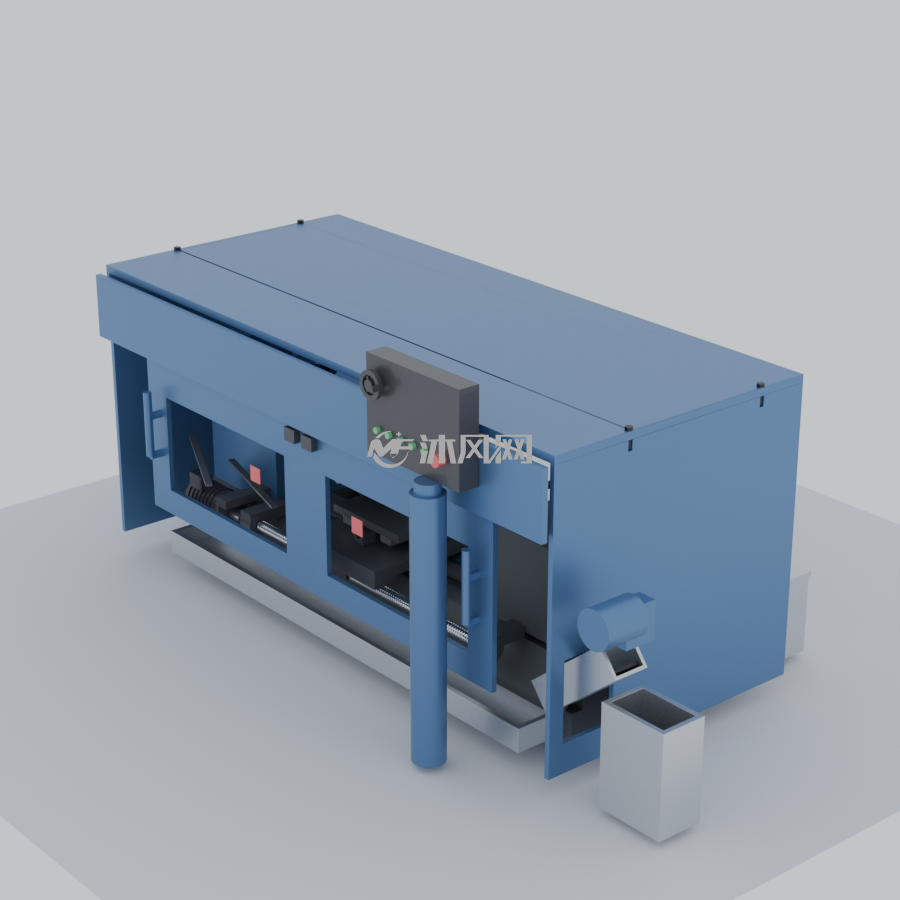

(7/7) 卧式数控车床细节特写

卧式数控车床（cnc_lathe）· 一、用途与适用工况本机是车间地面落地安装的卧式两轴数控车床（平床身、前排屑布局），最大回转直径 Φ520（床身上），最大车削长度 746.5 mm，用于轴类、盘类、套类零件的半精车与精车。工件由液压三爪卡盘夹持，长径比大的轴件由尾座顶尖顶紧后车削；转塔刀架（8 工位）由伺服电机经联轴器驱动 Z／X 丝杠，实现纵向（Z，沿主轴轴线）与横向（X，垂直主轴轴线）两轴联动进给，可完成车外圆、车端面、切槽、镗孔与车螺纹等工序。全封闭防护罩把切削区封闭，冷却液经喷嘴浇注切削区，切屑沿床身 45 度斜面排屑面落入前端接液盘，再由链板式排屑器提升排出至集屑箱。适用于中小批量零件加工、维修车间与实训场的单机工位，一人可同时看管多台。二、结构组成与各子系统功能全机 75 件，分 11 个子系统： 1) 床身：整体箱型床身（含两条 T 形矩形导轨面与前端 45 度斜面排屑面，导轨底座带宽 36、上沿带宽 68 形成外伸供尾座压板钩压）＋调平地脚 6 （Φ110×25 底座加 Φ70 调平螺杆，螺杆上端入床身底面沉窝）＋地脚螺栓 6（六角 AF36×15 加 Φ24 杆入基础）＋筋板 6（谷内横隔板 25 厚，连接前后两墙、提高抗扭刚度）＋接液盘（20 壁托盘，接斜面落下的冷却液与切屑）。导轨顶面 325，即滑鞍的滚动基准面。 2) 主轴箱：箱体（含前轴承座凸台环 Φ280／Φ130，凸台外伸 30 承端盖与主轴端面法兰）＋主轴（Φ90 轴身＋端面法兰 Φ165×30＋同步带轮 Φ260＋内锥 Φ60→Φ46 短圆锥，通孔 Φ46 供拉杆穿过）＋主轴电机（Φ240×205 体、7 道散热筋、端子盒、轴伸 Φ70 加带轮 Φ170）＋同步带罩（薄板罩体，底开、-x 壁开 Φ90 轴孔让轴伸穿过）＋带段示意 2（带轮外切段）＋端盖 2（环 Φ200／Φ95×15，前盖贴凸台、后盖贴箱体后端面）＋编码器（Φ58×44 小圆柱加支架，贴箱体后端面，作主轴转速／位置反馈）。箱体顶部开同步带窗（x[-820,-720]，y[-170,300]，z[420,880]）让开带轮。 3) 卡盘（液压三爪）：卡盘法兰（Φ300×45，中心孔 Φ60 让拉杆，压主轴端面法兰）＋卡盘体（Φ250×60，前端开沉腔 Φ204×36 与 3 条 120 度滑槽）＋卡爪 3（基座／头／尖三段阶梯，夹持面 R55，120 度分布）＋平面螺纹盘（Φ200×14，5 级平面螺旋牙，y<0 半剖展示牙型）＋液压回转油缸（缸体 Φ240×140 加后法兰 Φ280×20，随主轴回转）＋拉杆（Φ40，穿主轴通孔 Φ46 拉动楔心套夹紧／松开）。 4) Z 轴滑鞍与 X 轴滑板：Z 滑鞍（x 向 460×y 向 660×z 向 40，前端带吊臂挂 Z 螺母座、顶面装 X 导轨、后端面装 X 伺服电机座）＋Z 导轨滑块 2（骑床身 T 形导轨顶面 325）＋X 导轨滑块 4（x=±110，骑 X 导轨顶面 420）＋X 滑板（380×440×30，顶面 480 装刀塔）＋Z 丝杠（Φ40，牙距 12，整根一次回转成环形梯形牙，轴心 (y-470,z300)）＋X 丝杠（Φ40，同法成形，轴心 (x0,z425)）＋丝杠支承座 4（横板在墙顶之上、 Φ90 圆轴承座抱丝杠）＋螺母座 2（分别挂滑鞍前吊臂下与贴 X 滑板底面，孔 Φ41 与丝杠牙顶留 0.5 径向）。 5) Z／X 驱动：伺服电机 2（Φ130 体、7 道散热筋、端子盒、轴伸 Φ30，分别与 Z／X 丝杠同轴）＋联轴器 2（Φ60 剖分夹紧式，两半各留 0.5 缝，夹伺服轴伸与丝杠轴颈）＋电机座 2（Z 座横梁自床身前壁顶面伸出、端部立板作安装面并开轴孔；X 座单块立板前贴滑鞍后端面、后作伺服安装面）＋拖链（链节段 8×2 组：X 组沿 y 走线于滑鞍顶面，Z 组沿 x 走线于床身后墙顶）。 6) 转塔刀架：转塔盘（Φ240×40，8 条 38 宽径向刀槽＋轮毂）＋刀位孔含刀夹 8（夹块 r[58,113]，径向刀槽 28×27；0 工位装外圆车刀、4 工位装镗刀杆，其余为空刀位）＋刀塔轴（Φ70 加轴法兰 Φ120×15，带 40 齿蜗轮）＋刀塔支架（箱形，内孔 Φ206 让蜗轮，后端带 2 只 Φ110／Φ70 圆环轴承座）＋外圆车刀（25×25 刀杆加三角刀片，刀尖落在主轴轴线上）＋镗刀杆（Φ32 圆杆加小刀头）＋蜗杆（Φ50 芯轴加 9 道环形梯形牙，轴心 (x_c-240,z554)，与蜗轮齿顶净空 1）。 7) 尾座：尾座体（x[620,1020]×y±330×z[325,670]，含套筒孔 Φ81、丝杠孔 Φ40、套筒螺母块行程腔与顶部锁紧凸台）＋套筒（Φ80／Φ62，行程 120，尾部带螺母块孔 Φ37）＋顶尖（锥柄 Φ61 加 60 度锥，尖端建模位 471.5、伸出极限 351.5）＋套筒锁紧手柄（芯轴 Φ24 下端压套筒顶面，横向柄 Φ28×180 加球头）＋尾座压板 2（板钩在 T 形导轨头外伸下沿，夹紧螺栓自板下穿入尾座体）＋尾座丝杠（Φ36 加 18 道螺纹环，旋入套筒螺母块）＋尾座手轮（Φ180 四辐，装于丝杠尾端）。 8) 导轨防护：Z 伸缩防护罩（4 段板壳叠套，卧在床身后墙顶面、导轨外侧）＋ X 伸缩防护罩（3 段叠套，装在 X 滑板后端面外、随滑板移动）＋刮屑板 4 （薄板压在导轨顶面、装在 Z 滑块两端，随滑鞍刮屑）＋挡油板（坐两墙顶、横跨谷部）。 9) 冷却与排屑：冷却液箱（箱体加箱盖加液位计，20 壁镀锌箱体）＋冷却泵（泵体 Φ150 加立式电机 Φ130 加吸入管，装于箱盖面）＋喷嘴与管段 2 （自泵出口抬至机内高处，沿 -y、-x 引至切削区上方 y-500 处下探装喷嘴）＋链板式排屑器壳体（140 宽槽体，自 (1090,258) 以 38 度升至 (1400,508)）＋链板段（14 片链板沿槽底排列）＋驱动电机（装于上端平台经减速箱带动）＋集屑箱（出料口下方 20 壁箱体）。 10) 全封闭防护：前拉门 2（20 厚门板、观察窗、把手两立柱加横握把，门挂顶罩前框条滑轨）＋左右侧板（让开回转油缸后端与排屑器过孔）＋顶罩（含前框条与门滑轨、把合螺栓孔）＋内挡板 2（卡盘下方与尾座前方挡屑板）＋门联锁 2（装于两门内缘，检测门开闭并联锁主轴）。 11) 操作与电控：悬臂支架（立柱 Φ120×960 加回转座）＋操作面板（460×340 ×80，屏幕腔、5 钮孔、急停孔、手轮孔）＋按钮 5（Φ22×14）＋急停（Φ40 座加 Φ44 蘑菇头）＋手轮（Φ100 三辐，手动微调）＋电控柜（柜体加门加散热风扇加铰链，挂左侧板外侧）＋工作灯（灯座加软管加锥形灯罩，照向卡盘前方切削区）＋铭牌（160×60×4 黄铜板）＋警示标牌 2＋成套螺栓 8。三、工作原理主轴回转：主轴电机经同步带（中心距 493.9，电机带轮 Φ170、主轴带轮 Φ260）驱动主轴在箱体前后轴承座内回转；主轴前端面法兰压紧卡盘法兰，卡盘体沉腔内的平面螺纹盘由液压回转油缸经拉杆拖动，平面螺旋牙带动三只卡爪同步径向移动，实现工件夹紧与松开。两轴刀塔进给：伺服电机经两半剖分联轴器直连丝杠，Z 轴滑鞍沿床身 T 形导轨（x 向）全行程 685， X 轴滑板沿滑鞍顶面 X 导轨（y 向）全行程 150，刀塔随 X 滑板完成横向进给；转塔盘绕自身轴（轴心 y-127.4、z680）按 45 度×8 分度换刀，0 工位刀尖正好落在主轴轴线上（刀尖圆 R175 过主轴轴线，故刀塔盘外缘距主轴轴线最近 55）。尾座顶紧：套筒沿 -x 伸出全行程 120，其内孔 Φ62 装莫氏锥顶尖，顶尖尖端由建模位 471.5 伸至 351.5 顶住工件端面，套筒锁紧手柄压下后由尾座压板把尾座体夹紧在导轨上。切削时冷却液经喷嘴浇注刀尖，切屑沿床身斜面落入接液盘并由排屑器排出。全机运动件在全部行程内与卡盘、尾座、防护罩、床身均无干涉（逐帧布尔扫描验证）。四、技术参数最大回转直径：Φ520（床身上，主轴轴线高 560、回转半径 260）；最大车削长度：746.5（顶尖伸出极限尖端 351.5 至卡爪前端面 -400）；主轴转速：60～3000 r/min（同步带升速 i=85/130，主轴电机上限 4500 r/min）；主轴通孔：Φ46（可穿 Φ40 以下棒料，拉杆 Φ40 占位）；卡盘规格：Φ250 液压三爪（夹持面 R55，行程由回转油缸经拉杆驱动）；刀位数：8（45 度分度，刀尖圆 R175，换刀由蜗杆蜗轮副经刀塔轴驱动）； Z 轴行程：685（滑鞍沿 x 由 -310 至 +375）；X 轴行程：150（刀尖 y 由 0 至 -150）；快速移动：30 m/min（丝杠导程 12、伺服 2500 r/min 直连，丝杠与螺母座孔配合间隙 0.25～0.5）；尾座套筒：Φ80，行程 120，内孔 Φ62 容顶尖锥柄；导轨跨距：380（两根 T 形矩形导轨 y=±190，T 形头上沿带宽 68）；整机外廓（含防护与操作面板）：约 2550×1120×1180；材质：涂装、铸铁、发黑钢、磨光钢、镀铬、镀锌板、黑／红／绿塑料、黄铜共 10 类，机身涂装、导轨丝杠镀铬、卡盘发黑、卡爪刀塔磨光分色。五、文件清单 1) pipeline/cnc_lathe_freecad.py —— 参数化建模脚本（75 件几何 11 子系统＋关键配合副与全对干涉自检＋主轴回转／Z 轴／X 轴／刀塔分度／尾座套筒五组全行程扫描＋爆炸复核＋STEP／FCStd／STL 导出）； 2) pipeline/render_params/cnc_lathe.json —— MAT_MAP 材质映射（75 键与 parts/*.stl 逐字一致，10 种已注册材质）、EXPLODE 爆炸位移（与脚本同源同值，2775 对逐对布尔已复核）、CLOSE_XYZ 切削区特写机位； 3) pipeline/descs/cnc_lathe.txt —— 本说明书； 4) 导出产物：cnc_lathe.step、cnc_lathe.FCStd、parts/*.stl（75 件）。六、原创声明本模型由本团队按公开机械原理形制原创设计并参数化建模：主轴轴线高度、导轨跨距、行程两极限、刀尖圆半径与刀塔轴心、蜗杆副中心距、丝杠牙型与配合间隙、爆炸分层布局等全部尺寸均由自建几何体系推演，未抄录任何现成产品图纸或三维模型；全部装配关系、五组行程验证与爆炸布局为自建。模型与本文可用于展示、教学与二次开发。【渲染图导览】 render_01_iso.png：整体轴测图，展示卧式数控车床的完整外观与结构布局。 render_02_front.png：正视图，展示卧式数控车床的主要工作面与操作面。 render_03_side.png：侧视图，展示卧式数控车床的进深方向结构层次。 render_04_axo.png：轴测细节图，从另一角度展示卧式数控车床的内部结构与传动细节。 render_05_exploded.png：爆炸分解图，全部零件沿装配轴逐件分离展示，可查看每个零件的形状与装配顺序。 render_06_closeup.png：细节特写，聚焦卧式数控车床的核心功能区域与配合精度。
