手摇锁式线迹缝纫联动机构参考

发布时间：2026-10-21 16:27
退出全屏

手摇锁式线迹缝纫联动机构参考描述

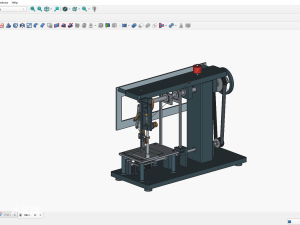

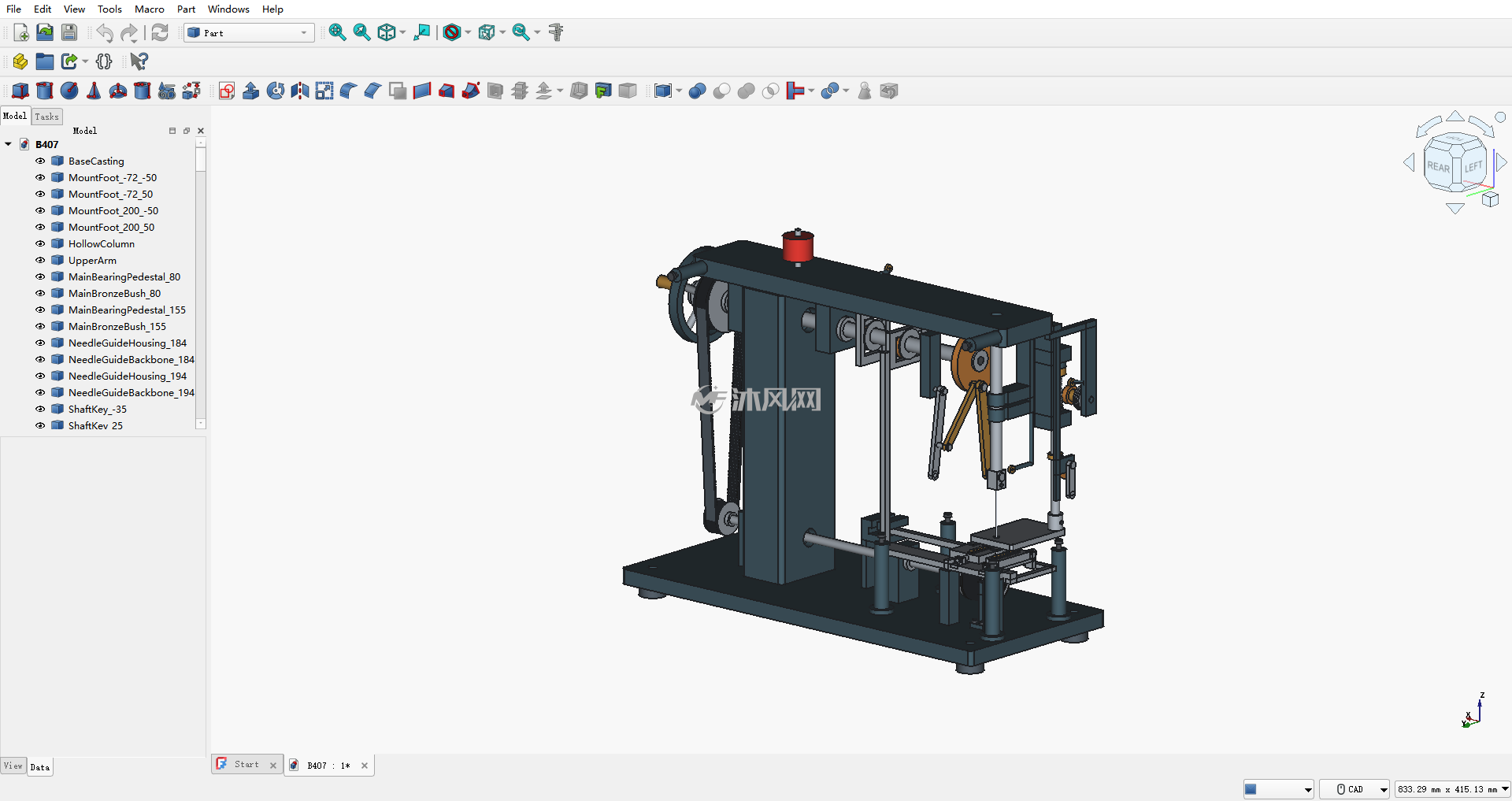

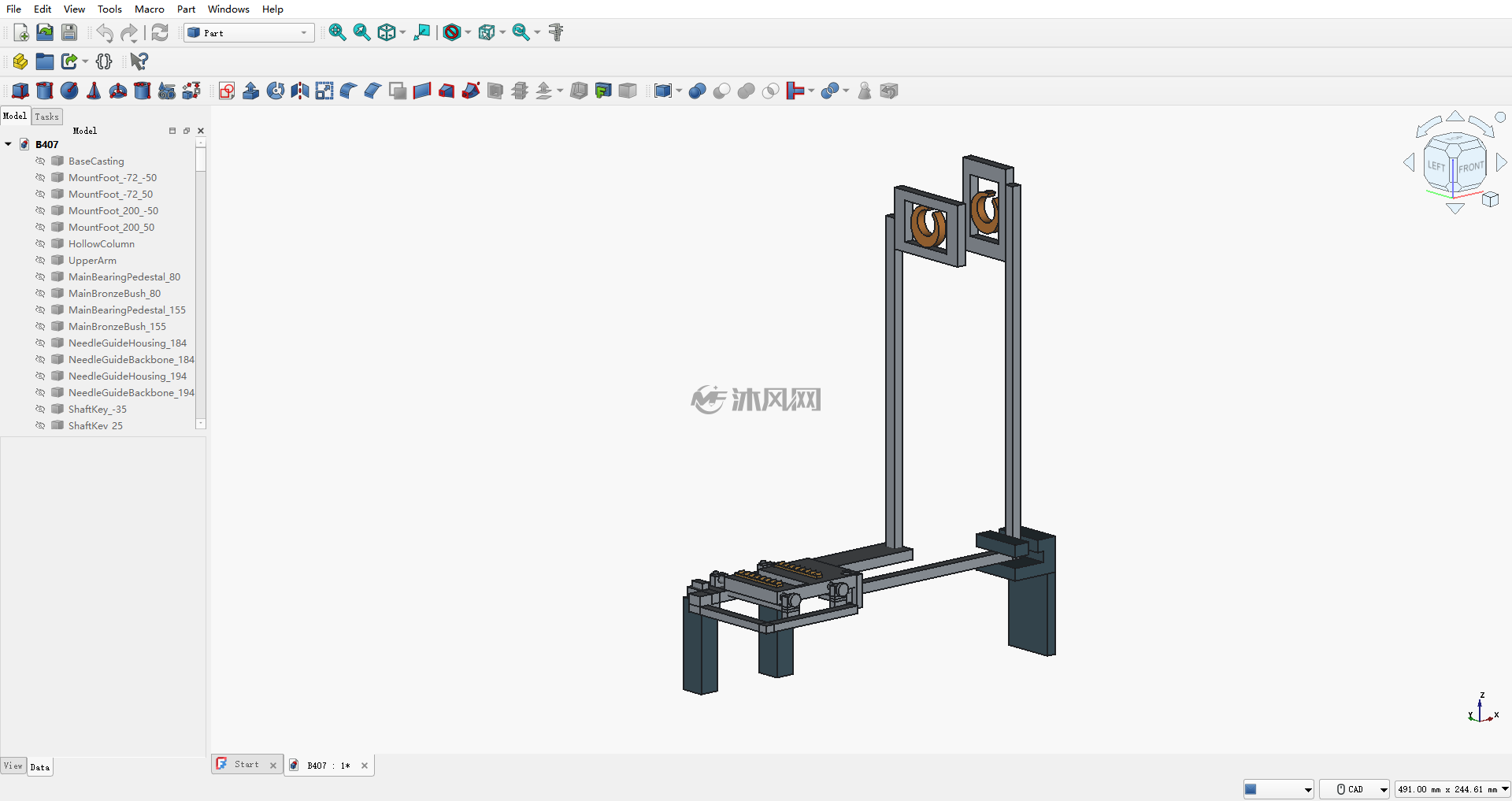

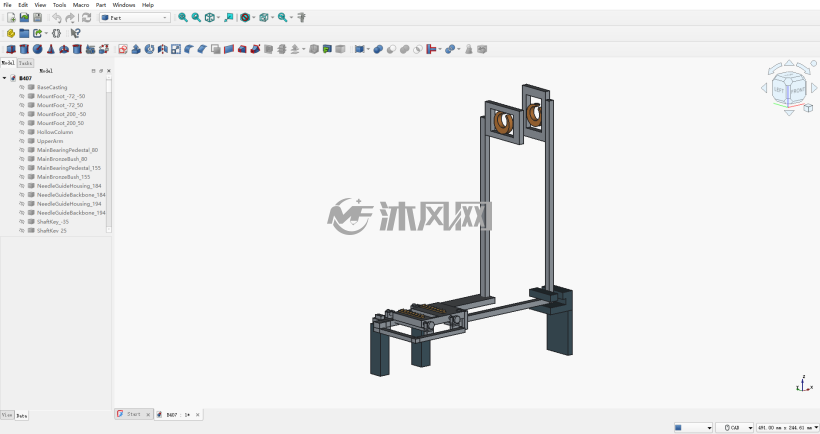

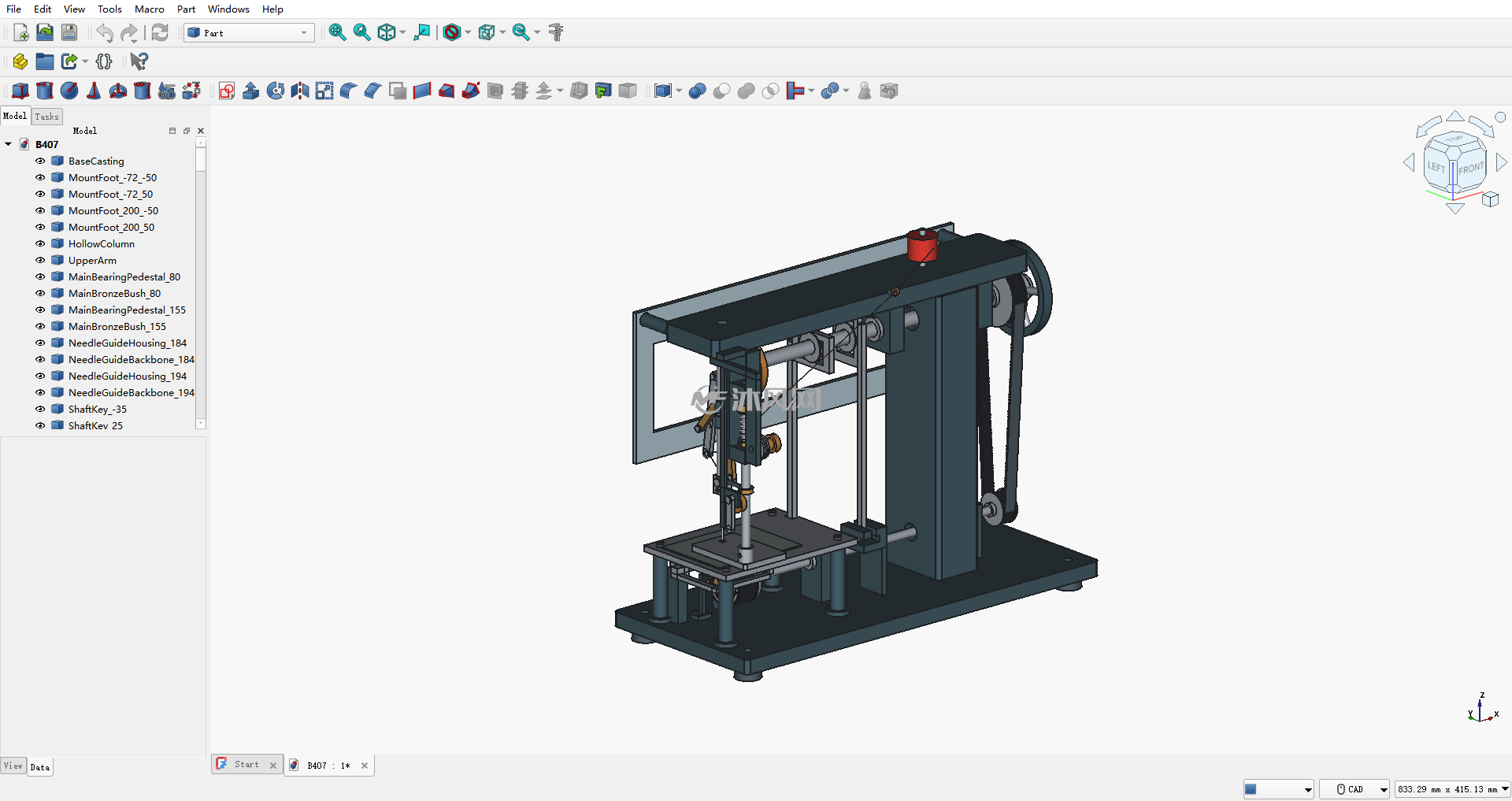

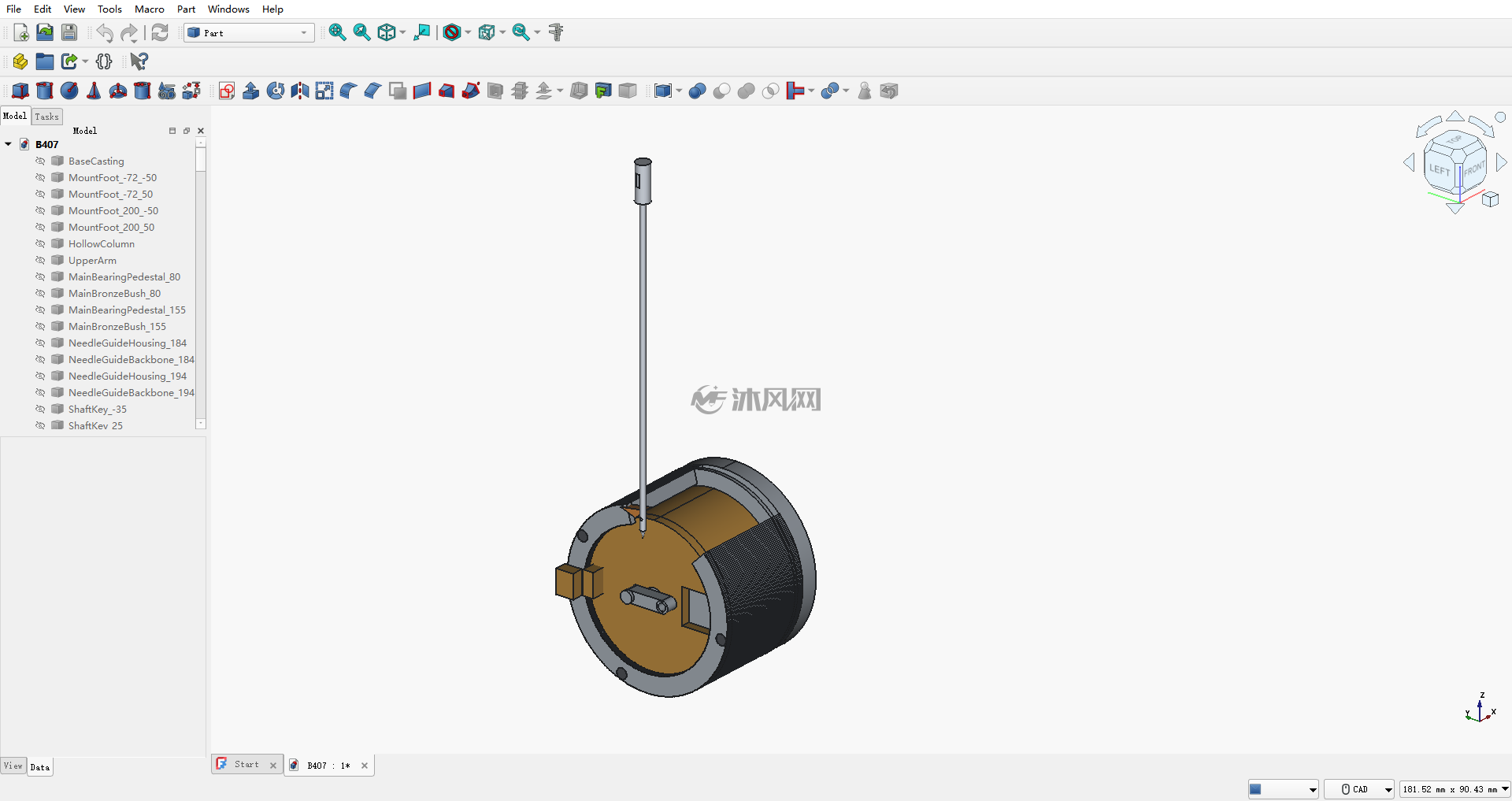

本模型为手摇锁式线迹联动机构的几何结构参考，包含针杆曲柄、同销挑线、2:1齿带旋梭、止转梭芯壳、双偏心送料和弹簧压脚/手动抬脚结构。提供FreeCAD命名实体、STEP、限定参数构建源码、BOM及静态尺寸参考PDF，便于研究部件布置、传动时序和拆装关系。非SolidWorks原生参数化装配，无完整草图特征树或约束求解。重要：V1.1的供线路径仍穿过部分金属零件，尚未修复；线环为规定位置示意，不能作为完整可穿线或实际成缝证据。自定义齿带、载荷、摩擦、针距及缝纫质量未作实物验证。尺寸PDF非完整关联制造工程图，不可直接据此制造或作为成熟缝纫机使用。Windows源码重新生成未验证。下载包新增醒目缺陷说明，原模型、源码与日志未改动。

手摇锁式线迹缝纫联动机构参考附件

下载之前，如有问题，请 [发表咨询]

手摇锁式线迹缝纫联动机构参考相关图纸

图纸ID: 2012375
文件大小：15.60MB
图纸版本：solidworks2025
图纸格式：step、pdf
所需积分：200沐风币
发布时间：2026-10-21 16:27
图纸参数：不可编辑无参数
图纸分类： 缝纫机
软件分类：
Solidworks solidworks2025
