铝木结合三维地下室样板间
发布时间:2026-09-04 09:10
-
(1/4)

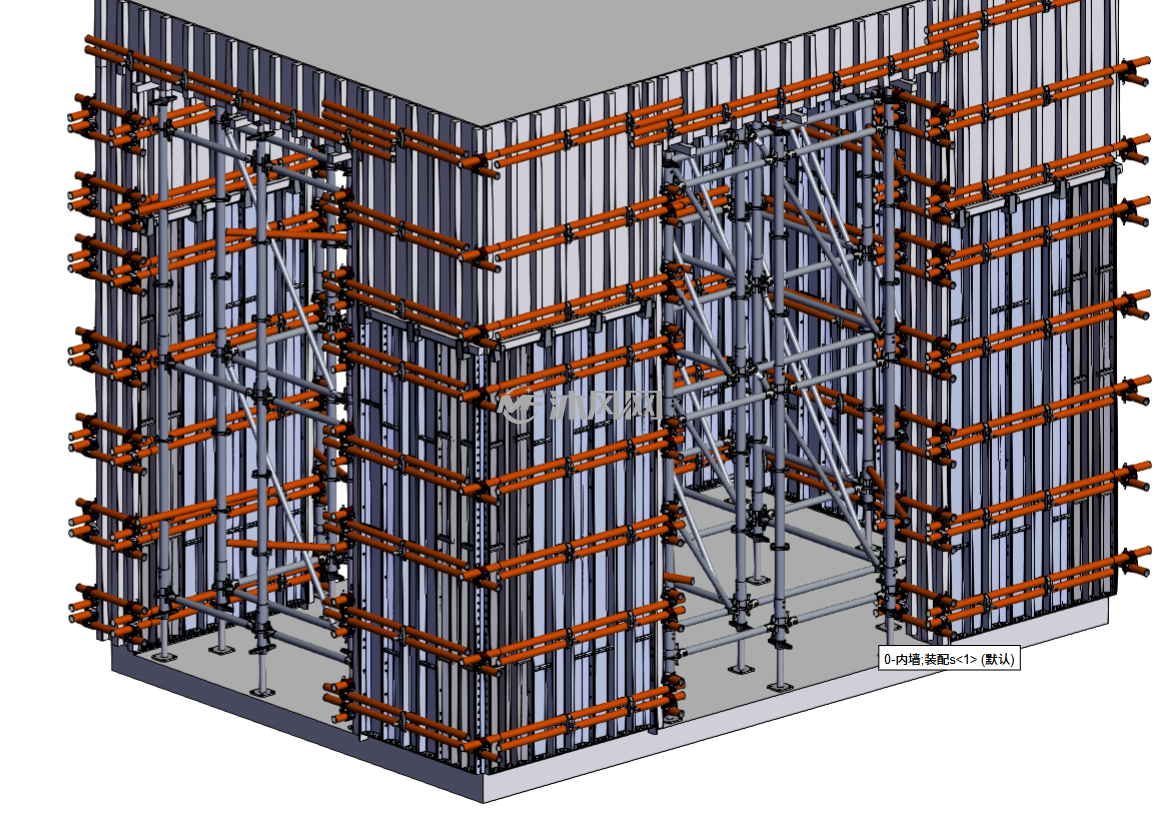

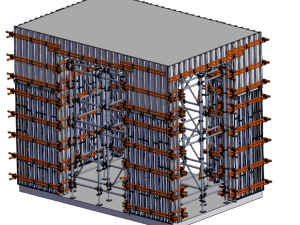

铝木结合三维图
-
(2/4)

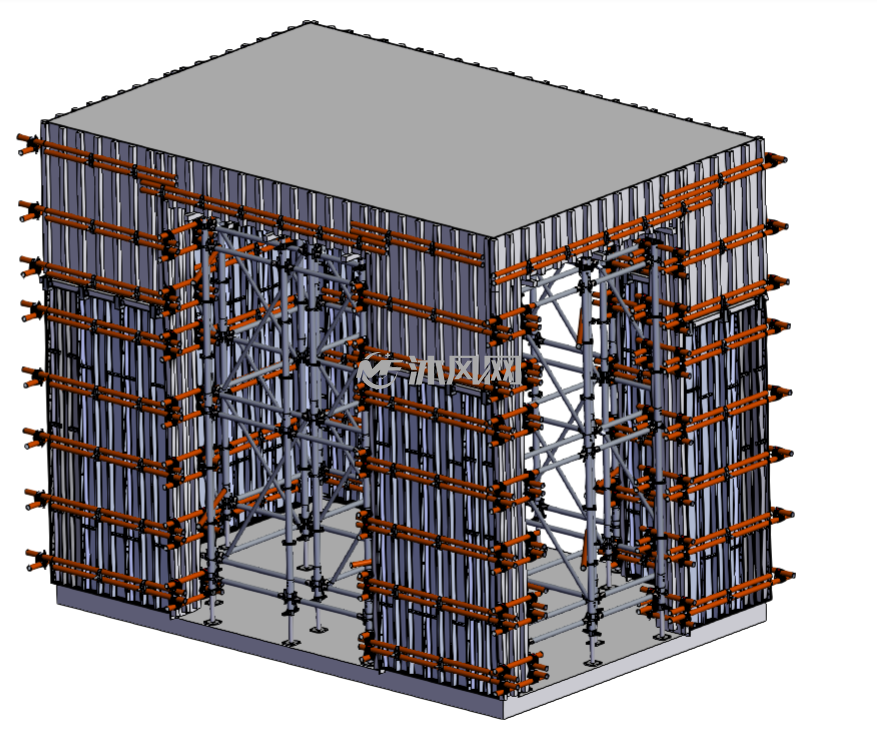

门口处铝木结合
-
(3/4)

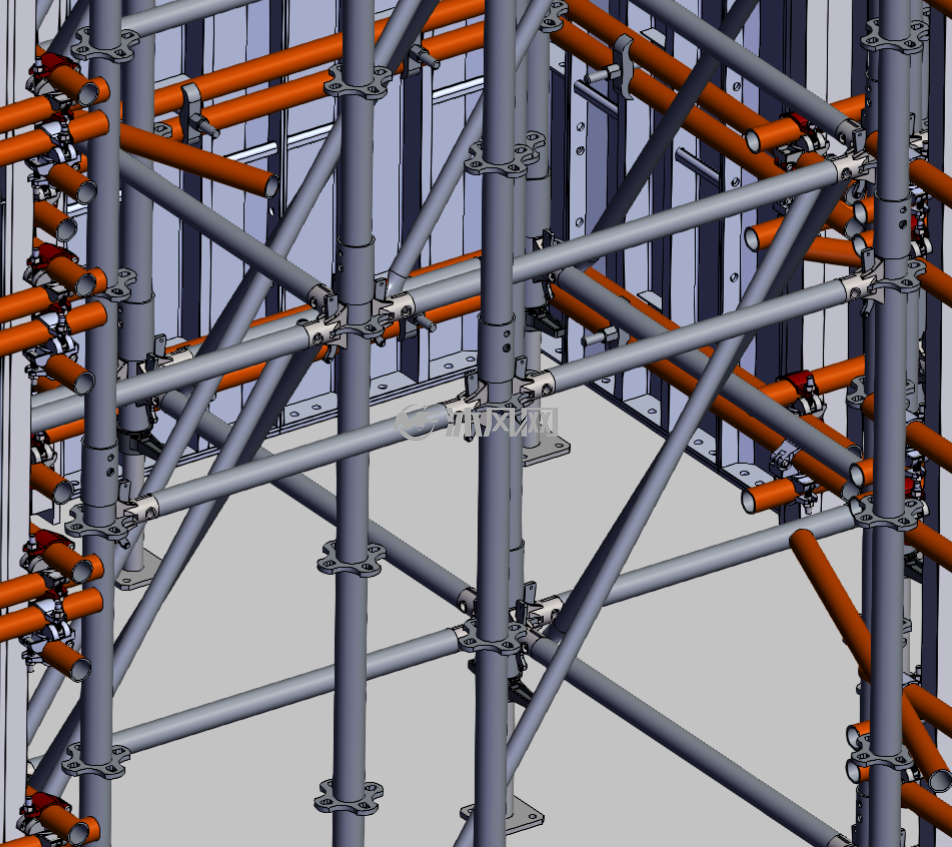

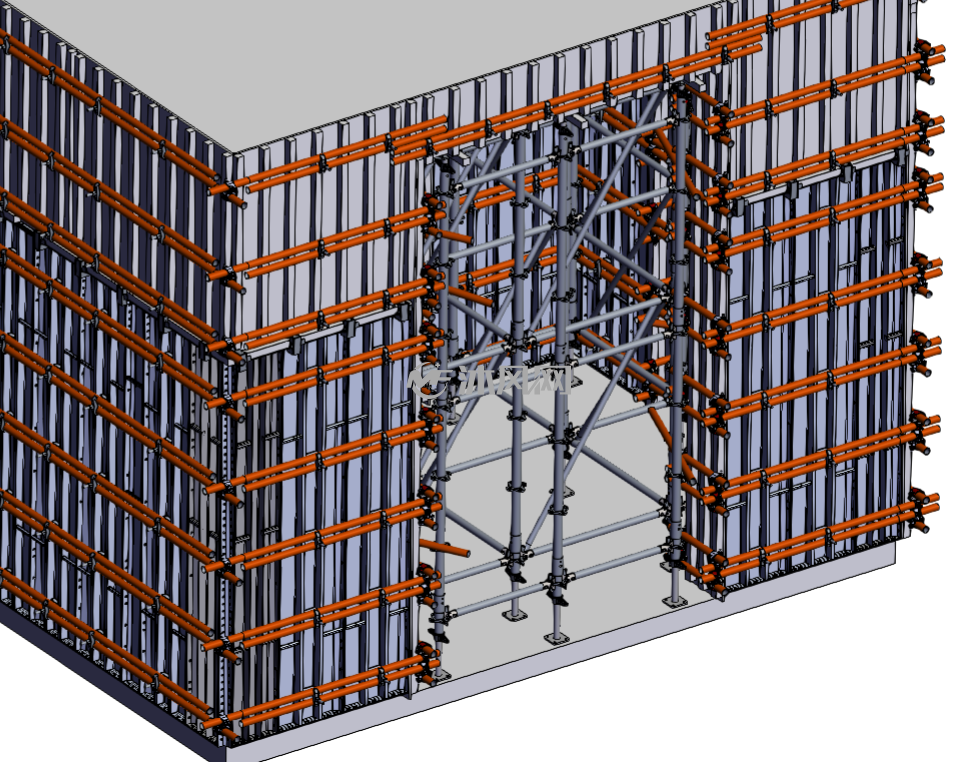

内部盘扣架
-
(4/4)
钢管扣件背楞
铝木结合三维地下室样板间描述
## 铝木结合三维地下室样板间介绍
### 一、概述
铝木结合三维地下室样板间(Aluminum-Plywood Composite 3D Basement Sample Room)是指在地下室工程**大面积施工前**,通过**BIM 三维深化设计**并在现场**1:1 实体搭建**的综合性施工样板展示单元,集中展示**铝模板体系、木模板体系、高支模盘扣脚手架体系**及三者在地下室复杂工况下的**结合应用工艺**,是地下室结构施工的首件验收、技术交底和质量标准确认载体。
#### 1. 为什么地下室采用 "铝木结合"
地下室工程具有**墙体厚、层高较高、节点复杂、防水要求高、异形构件多**等特点,单一模板体系难以兼顾经济性和适应性,因此采用铝木结合方案:
表格
| 模板体系 | 适用部位 | 选用原因 |
| --- | --- | --- |
| **铝模板** | 标准剪力墙、标准柱、标准梁板(尺寸规则、可标准化的部位) | 拼装快、成型质量好、周转次数高(100 次以上),适合大面积标准段 |
| **木模板** | 集水坑、电梯井、后浇带、高大空间、梁柱节点、非标尺寸、弧形 / 异形构件 | 灵活性强、可切割、适应性好,适合地下室复杂异形部位和高大空间梁板 |
| **盘扣脚手架** | 高支模区域(层高≥5m 或梁板跨度≥18m)、模板支撑体系、操作平台 | 承载力大、稳定性好、搭设效率高、安全可靠,是高支模的首选支撑体系 |
#### 2. 三维设计(BIM)的作用
"三维" 指在样板间搭建前,利用 BIM 软件(Revit、Tekla、品茗、广联达等)建立地下室结构 + 模板 + 支撑的**1:1 三维集成模型**,实现:
- 铝模板配模深化、木模板下料优化
- 盘扣脚手架立杆排布和受力验算
- 各专业碰撞检查(模板与钢筋、预埋件、机电管线)
- 高支模方案可视化交底
- 材料用量精确统计
---
### 二、样板间选址与搭建范围
#### 1. 选址
- 通常选在地下室**首段施工区域**或现场空地,便于后续参照施工
- 场地平整坚实,有足够的搭设空间和参观通道
- 如需展示高支模,应确保搭设高度满足展示要求(通常≥5m)
#### 2. 搭建范围
样板间应选取地下室**最具代表性的典型区域**,涵盖以下部位:
表格
| 展示区域 | 展示内容 |
| --- | --- |
| **标准剪力墙段** | 铝模板体系 + 对拉螺栓 / 拉片加固 |
| **地下室外墙** | 铝模板 / 木模板 + 止水螺栓 + 防水处理 |
| **框架柱** | 铝模板 / 木模板柱模 + 柱箍加固 |
| **梁板结构(普通)** | 铝模板 / 木模板 + 普通支撑 |
| **高支模梁板区域** | 木模板 + 盘扣脚手架高支模体系(层高≥5m) |
| **梁柱节点** | 铝木结合节点处理 |
| **集水坑 / 电梯井** | 木模板异形部位处理 |
| **后浇带** | 木模板 + 快易收口网 + 独立支撑 |
| **施工缝** | 施工缝留设和处理工艺 |
---
### 三、铝模板体系展示
#### 1. 铝模板组成展示
表格
| 部件 | 展示内容 |
| --- | --- |
| **标准墙板** | 铝合金挤压型材面板(厚 3~4mm),标准模数 400mm 宽,背面带加强筋,表面平整 |
| **转角板** | 阴角模、阳角模,保证转角方正 |
| **梁板模板** | 楼面板、梁底模、梁侧模,配早拆头 |
| **竖向背楞** | 铝合金方管 / 口型型材,间距 400~600mm |
| **横向背楞** | 双槽钢或双钢管,道数按侧压力计算 |
| **加固系统** | 对拉螺栓(拉杆体系)或对拉片(拉片体系)+ 山形卡 / 卡销 + 螺母 |
| **销钉销片** | 模板之间的快速连接件,间距≤300mm |
| **斜撑** | 可调钢支撑,调整模板垂直度 |
#### 2. 铝模板施工工艺展示
```
测量放线 → 墙根找平/焊定位筋 → 安装一侧墙模 → 安装背楞 →
穿对拉螺栓/拉片 → 安装另一侧墙模 → 紧固 → 安装斜撑 →
调整垂直度 → 梁板模板安装 → 验收 → 浇筑 → 拆模 → 清理周转
```
#### 3. 铝模板质量标准展示
- 墙面垂直度≤3mm/2m,平整度≤3mm/2m
- 墙板拼缝≤1mm,相邻板面高低差≤1mm
- 阴阳角方正≤2mm
- 对拉螺栓 / 拉片间距符合方案,无遗漏
- 销钉齐全,无漏销
---
### 四、木模板体系展示
#### 1. 木模板组成展示
表格
| 部件 | 展示内容 |
| --- | --- |
| **模板面板** | 覆膜胶合板(12~18mm 厚),表面光滑,防水耐磨 |
| **木方次楞** | 50×100mm 或 100×100mm 木方(或钢木方),间距 200~300mm |
| **钢管 / 槽钢主楞** | φ48×3.0 双钢管或 [10 槽钢,间距按计算 |
| **对拉螺栓** | M14~M16 对拉螺栓,外墙用止水螺栓,配山形卡 + 螺母 |
| **柱箍** | 柱模板加固用双钢管柱箍或槽钢柱箍,间距按计算 |
| **扣件** | 直角扣件、旋转扣件、对接扣件,用于钢管连接 |
| **脱模剂** | 模板清理后均匀涂刷 |
#### 2. 木模板适用部位展示
表格
| 部位 | 木模板做法 |
| --- | --- |
| **集水坑** | 坑壁、坑底模板采用木模板拼装,设对拉螺栓或内支撑,坑口设加强框 |
| **电梯井** | 井壁模板采用木模板 + 提升架或筒模,井底设操作平台 |
| **后浇带** | 后浇带两侧模板采用木模板 + 快易收口网,后浇带处梁板模板独立支撑,不与两侧同时拆除 |
| **高大空间梁板** | 层高≥5m 的梁板采用木模板 + 盘扣脚手架高支模 |
| **梁柱节点** | 节点核心区采用木模板定制拼装,保证节点尺寸和混凝土密实 |
| **弧形 / 异形构件** | 木模板可切割弯曲,适应弧形墙、异形柱等非标构件 |
| **非标尺寸墙段** | 尺寸不符合铝模板模数的墙段,采用木模板补缺 |
#### 3. 木模板质量标准展示
- 模板拼缝≤1.5mm,拼缝处贴胶带或海绵条防漏浆
- 柱模垂直度≤3mm/2m,截面尺寸 ±3mm
- 梁底模起拱按设计要求(跨度≥4m 时起拱 1‰~3‰)
- 对拉螺栓间距符合方案,螺母拧紧
- 柱箍间距符合方案,无松动
---
### 五、高支模盘扣脚手架体系展示
#### 1. 盘扣脚手架组成展示
表格
| 部件 | 展示内容 |
| --- | --- |
| **立杆** | φ60×3.2mm 或 φ48×3.2mm 钢管,每隔 0.5m 焊一个圆盘(8 孔),立杆带可调底座和可调顶托 |
| **水平杆** | φ48×2.5mm 钢管,两端带插头,插入立杆圆盘孔,用楔片锁紧 |
| **斜杆(剪刀撑)** | φ48×2.5mm 钢管,两端带插头,沿架体竖向和水平向设置,保证整体稳定 |
| **可调底座** | 丝杆 + 底板,调节立杆底部高度,底板尺寸≥150×150mm |
| **可调顶托** | 丝杆 + U 型托,调节顶部高度,支撑主楞,托板尺寸≥150×100mm |
| **脚手板** | 钢跳板或木脚手板,铺设在水平杆上,供操作人员通行 |
| **扫地杆** | 距地面≤200mm 设置的水平杆,保证架体底部稳定 |
| **连墙件 / 拉结** | 高支模架体与结构柱 / 墙的拉结,防止架体倾覆 |
#### 2. 盘扣脚手架搭设工艺展示
```
地基处理(平整夯实/硬化)→ 铺设垫板 → 安装可调底座 → 安装立杆 →
安装扫地杆 → 逐层安装水平杆 → 设置斜杆/剪刀撑 → 安装可调顶托 →
安装主楞(双槽钢/双钢管)→ 安装次楞(木方)→ 铺设模板面板 →
设置连墙件/拉结 → 验收 → 浇筑 → 拆模(先拆模板→再拆支撑→最后拆架体)
```
#### 3. 高支模盘扣架关键参数展示
表格
| 参数 | 要求 |
| --- | --- |
| **立杆间距** | 通常 600×600mm、900×900mm、1200×1200mm,按荷载计算确定 |
| **水平杆步距** | 通常 1.0m、1.5m,高支模步距≤1.5m |
| **扫地杆** | 距地面≤200mm |
| **剪刀撑** | 架体四周及内部每隔 6~8m 设竖向剪刀撑,顶部和底部设水平剪刀撑 |
| **连墙件** | 高支模架体与结构拉结,水平间距≤6m,竖向间距≤4m |
| **顶托伸出长度** | ≤300mm(盘扣架规范要求) |
| **底座调节长度** | ≤300mm |
| **立杆垂直度** | ≤1/500 |
| **地基承载力** | 满足计算要求,软弱地基需硬化或加固 |
#### 4. 高支模安全管控展示
- 高支模(搭设高度≥5m,或跨度≥18m,或施工总荷载≥15kN/㎡,或集中线荷载≥20kN/m)必须编制**专项施工方案**并组织**专家论证**
- 搭设人员必须持证上岗(架子工)
- 搭设完成后必须组织验收,验收合格后方可使用
- 混凝土浇筑时必须有专人监测架体变形,发现异常立即停止浇筑
- 拆模必须满足混凝土强度要求(梁板≥75% 设计强度,悬挑构件≥100%),并经审批
---
### 六、铝木结合节点处理展示
铝木结合的核心难点在于**两种模板体系交接部位的节点处理**,样板间应重点展示以下节点:
#### 1. 铝模板与木模板墙体交接
- 铝模板端部与木模板拼接处,设通长木方或槽钢作为过渡背楞,保证两种模板背楞对齐
- 拼缝处贴海绵条或胶带,防止漏浆
- 交接处两侧各设一道对拉螺栓,保证拼接部位加固可靠
- 铝模板与木模板的高差用木楔或可调支撑调整,保证墙面平整
#### 2. 铝模板墙与木模板梁板交接
- 墙顶与梁底交接处,铝模板顶部设阴角模或木方过渡,保证梁底模与墙顶拼缝严密
- 梁侧模与墙模交接处,木模板伸入墙模内侧或与墙模齐平,拼缝贴海绵条
- 交接处设对拉螺栓或斜撑,保证节点模板不变形
#### 3. 梁柱节点铝木结合
- 柱模采用铝模板(标准柱)或木模板(异形柱)
- 梁模采用木模板时,梁柱节点核心区采用木模板定制拼装,与柱铝模板交接处设过渡背楞
- 节点区箍筋加密,模板设观察口 / 振捣口,保证混凝土浇筑密实
- 节点处对拉螺栓或柱箍加密,防止涨模
#### 4. 后浇带铝木结合
- 后浇带两侧梁板模板采用铝模板时,后浇带处改用木模板 + 快易收口网,后浇带梁板支撑独立设置
- 后浇带处铝模板断开,端部设木方封边,保证后浇带尺寸准确
- 后浇带支撑不与两侧模板同时拆除,待后浇带混凝土浇筑并达到强度后再拆
