胶水固化设备

发布时间：2026-09-02 22:29
退出全屏

胶水固化设备描述

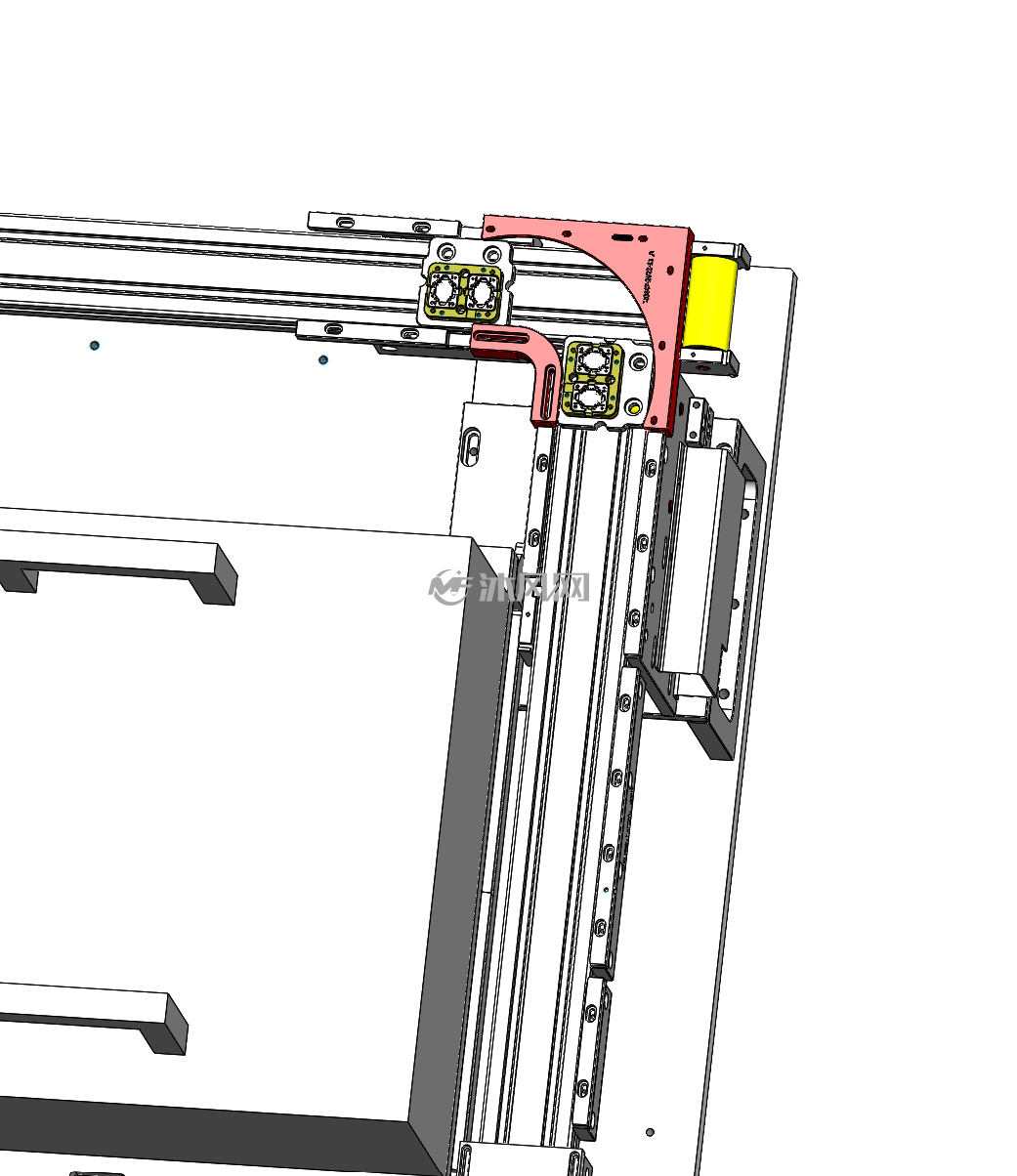

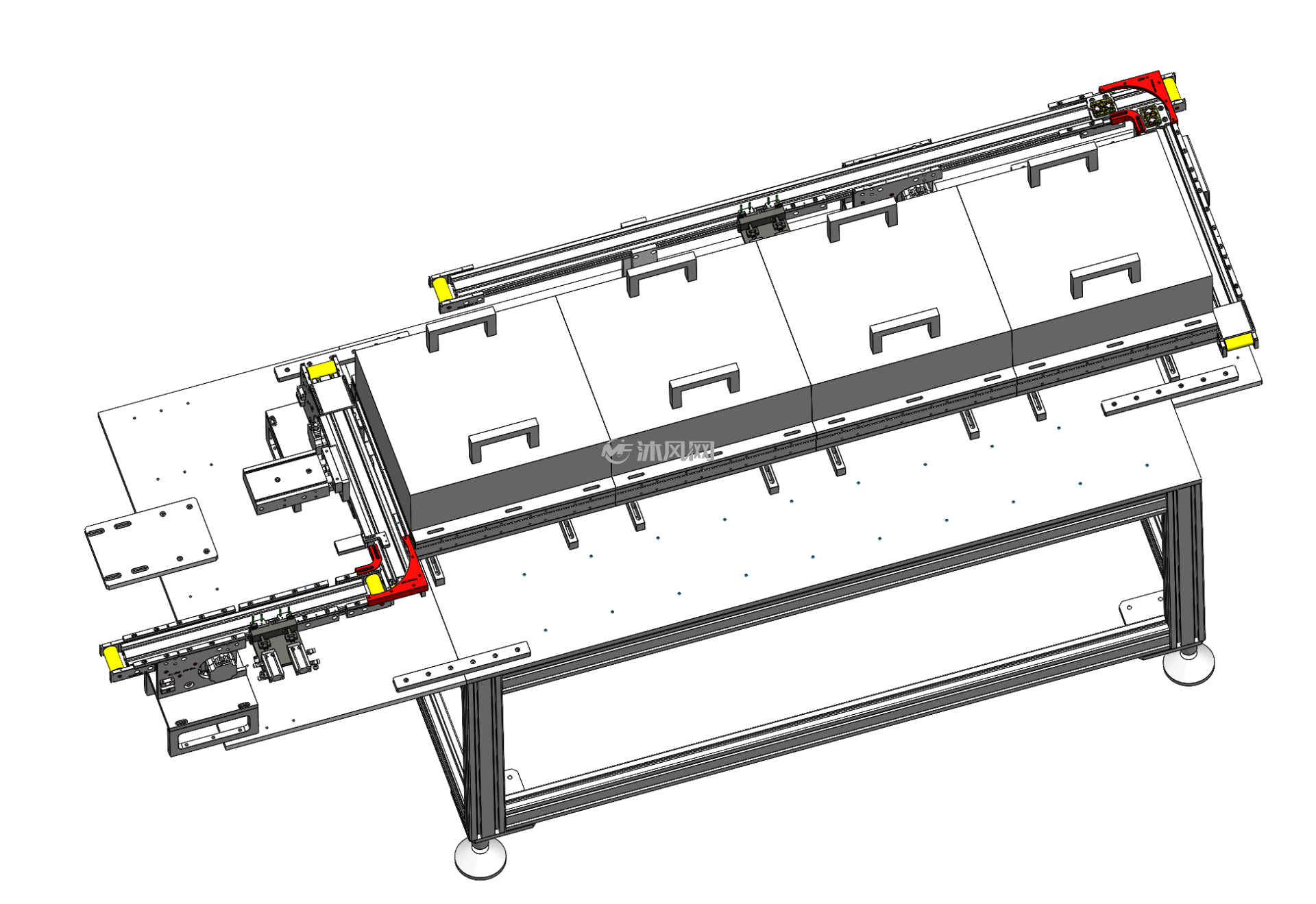

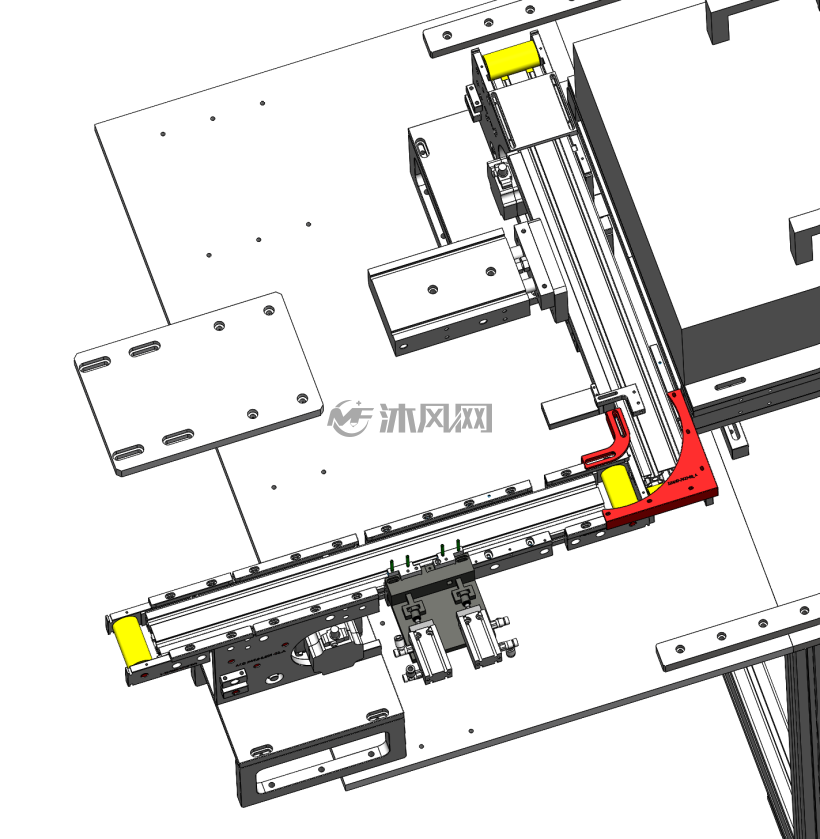

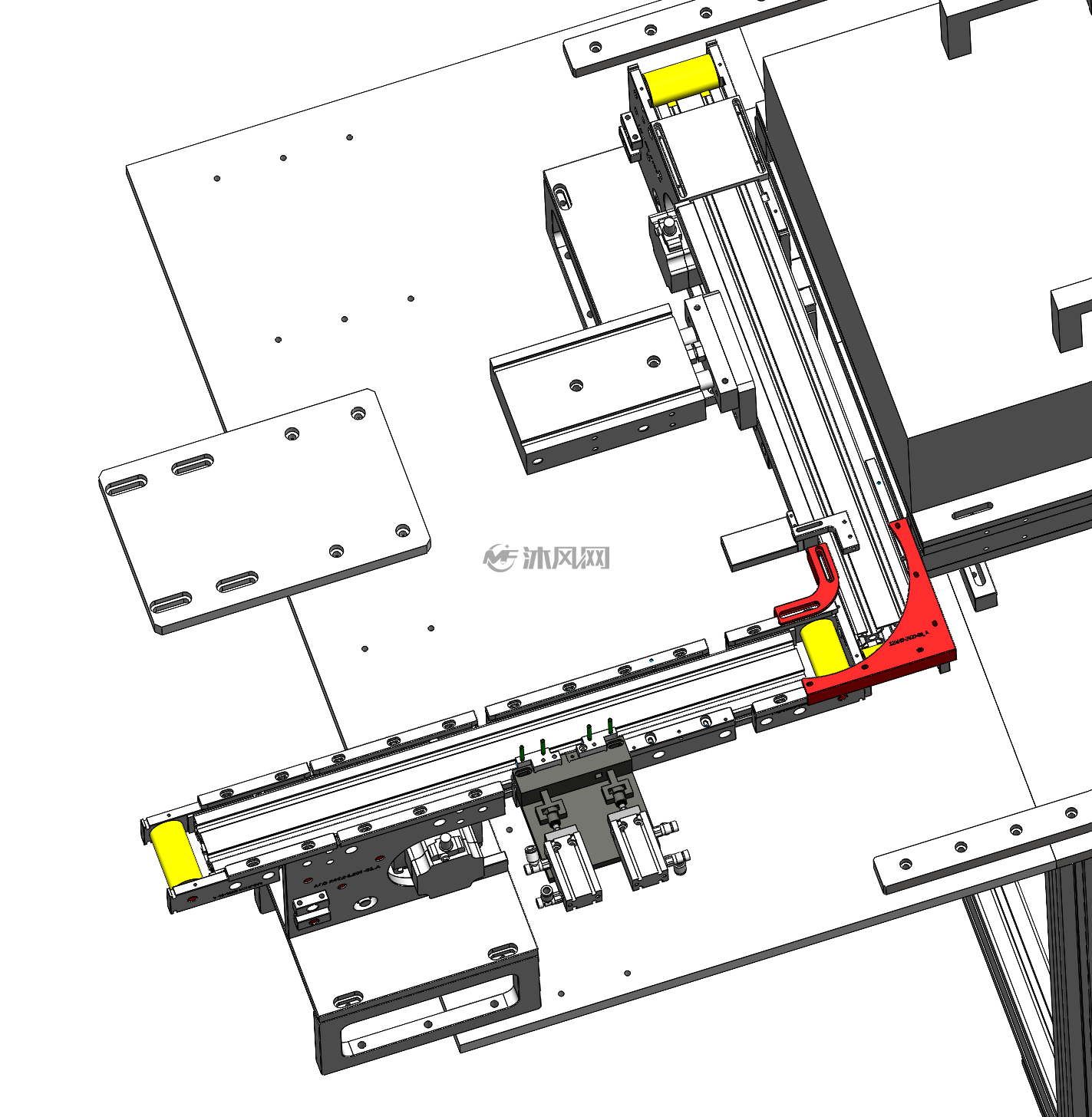

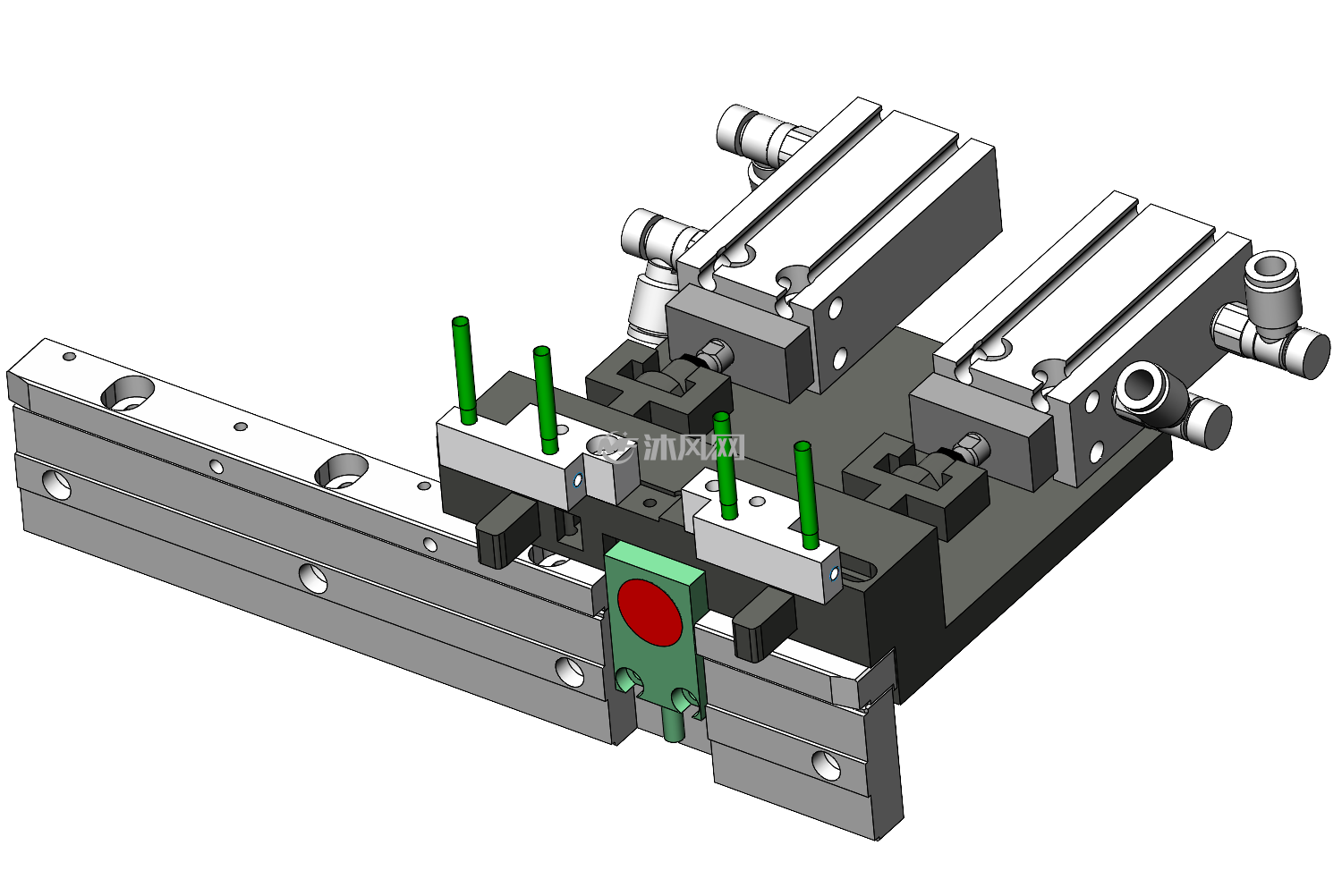

该设备为一款在线式胶水固化通道机，用于自动化产线中对已完成点胶或涂胶的工件进行连续、均匀的固化处理。载盘承载工件后，由横向输送线流入设备入口，经转角皮带机构将输送方向由横向切换为垂直方向，使载盘顺利转入固化流道的进料端；在进料口处，多组载盘通过限位机构排成一列，随后由推料气缸或步进推杆将整列载盘一次性推入固化流道；进入固化流道后，载盘之间依次紧贴排列，采用“前列推后列”的步进式推进逻辑，即每推入一盘，前端的载盘同步向前移动一个工位，确保载盘在流道内连续、节拍式地向前推进，从而获得充分的固化时间；当载盘被推进至流道末端后，通过另一组转角皮带机构将输送方向再次由垂直切换为横向，使固化完成的载盘从出口侧横向流出，进入下游工站。以转角换向+垂直推送的紧凑布局有效节省设备占地面积
