拉丝金属进行表面处理的抛光装置

发布时间：2026-09-09 09:07

(1/4) 抛光装置立视图

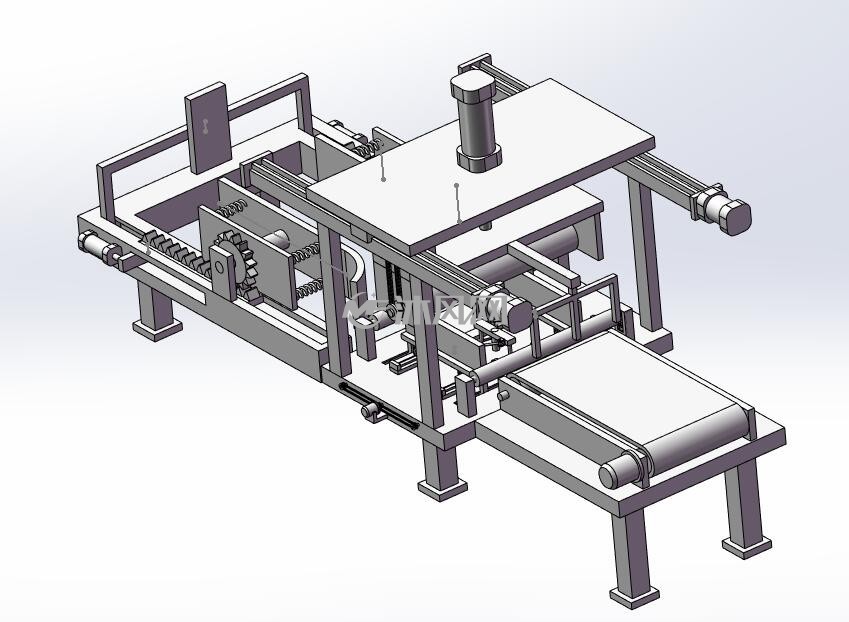

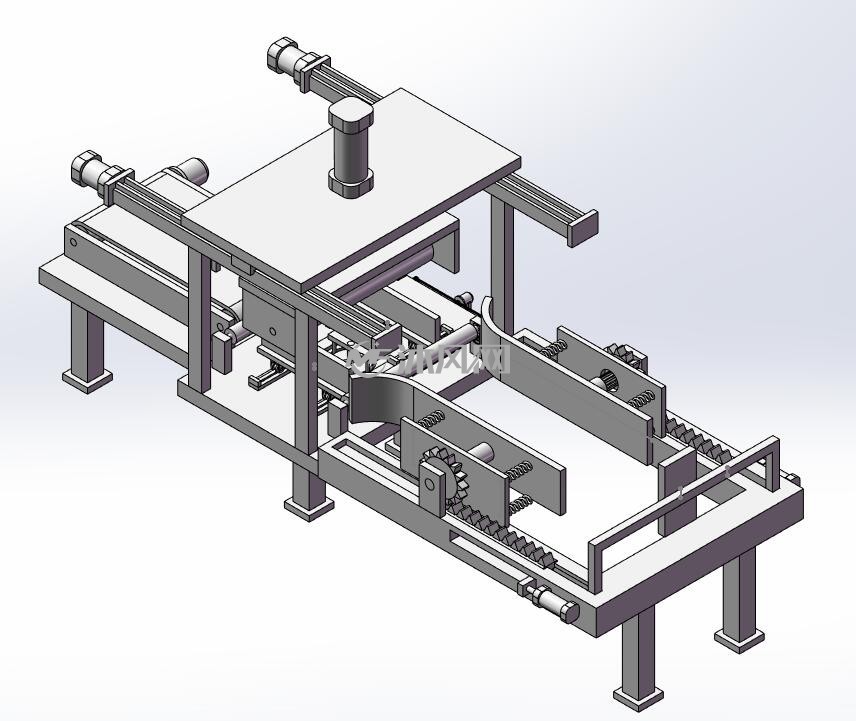

(2/4) 抛光装置斜视

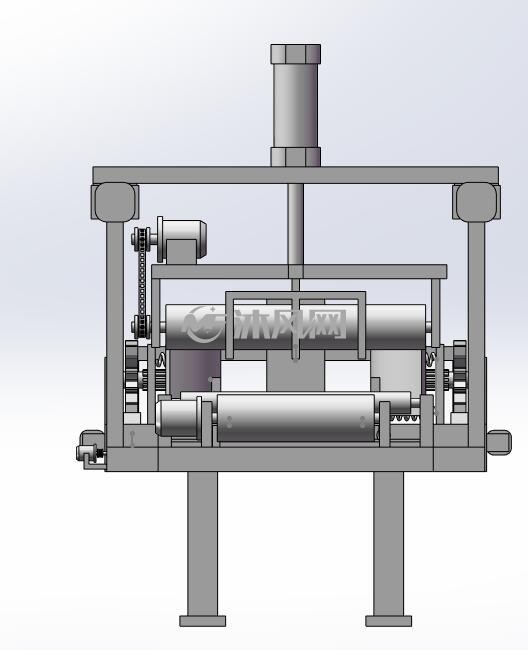

(3/4) 抛光装置侧视图

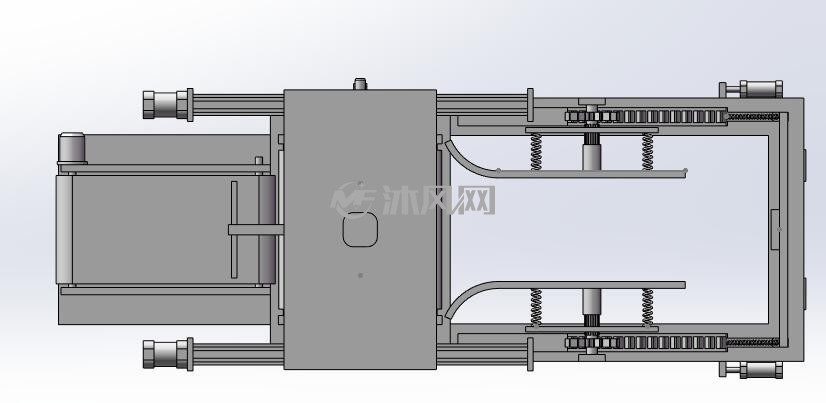

(4/4) 抛光装置俯视图

退出全屏

本装置为拉丝金属表面处理抛光设备，由机架、工件夹持定位机构、抛光压合模组、横向进给传动组件、压力调节机构及支撑立柱构成。设备用于拉丝金属工件表面抛光加工，解决人工抛光均匀度差、表面纹理损伤，造成工件表面质量不达标的问题。设计原理：待加工拉丝金属工件由夹持定位机构夹紧固定，进给传动组件带动工件移动至抛光工位；抛光压合模组贴合金属表面，在压力调节机构作用下实现适度压紧，对拉丝金属表面进行打磨抛光；加工完成后工件随机构移出抛光工位，完成表面处理作业。用途：应用于金属制品加工场景，完成拉丝金属工件的表面抛光处理，改善工件表面光洁度，保障拉丝纹理完整，提升工件表面加工质量与作业效率

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1986666

文件大小：22.74MB

图纸版本：Solidworks2022

图纸格式：sldprt

所需积分：100沐风币

发布时间：2026-09-09 09:07

图纸参数：可编辑无参数

图纸分类：抛光机

软件分类：

Solidworks Solidworks2022
