涂装机装配图

发布时间：2026-08-15 13:09

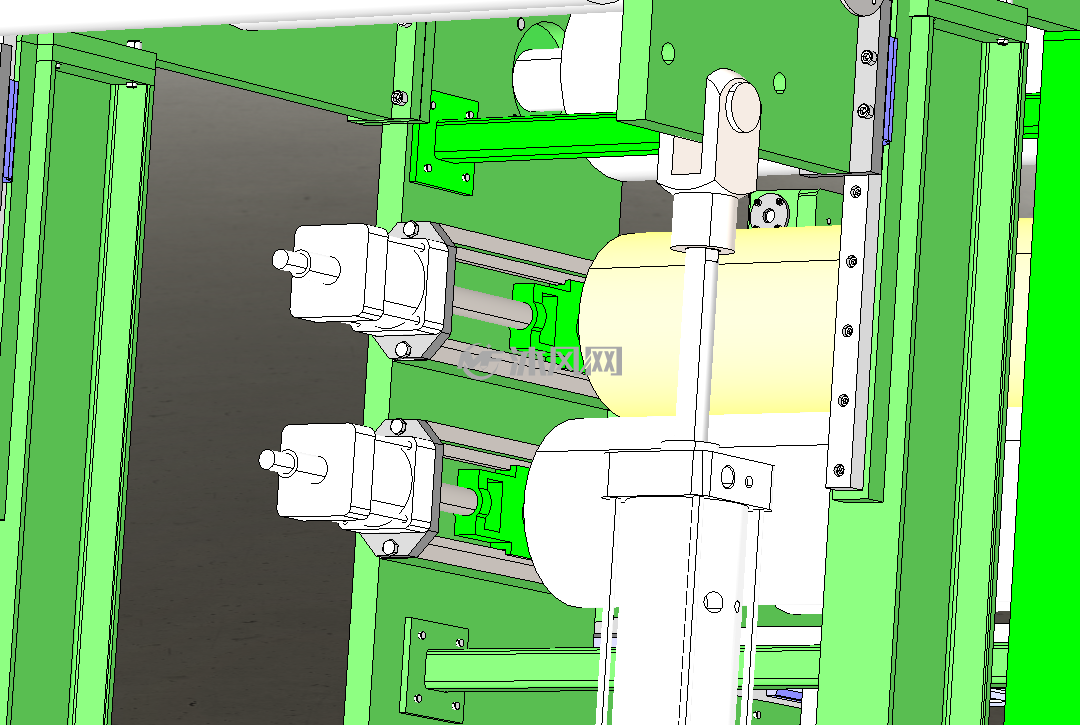

(1/4) 涂装辊横移机构

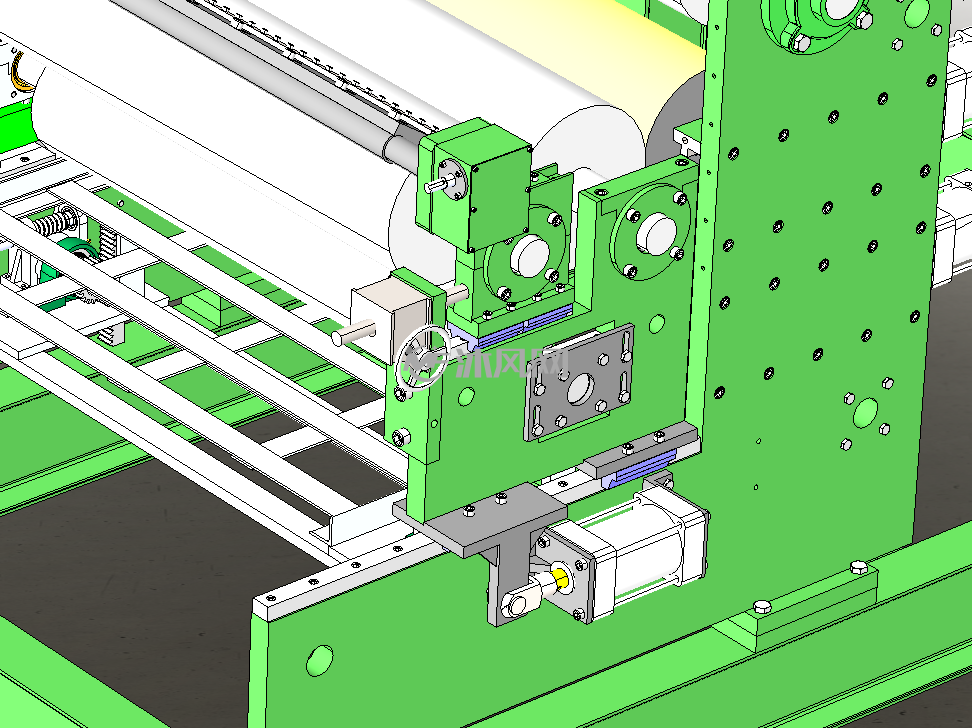

(2/4) 刮刀机构

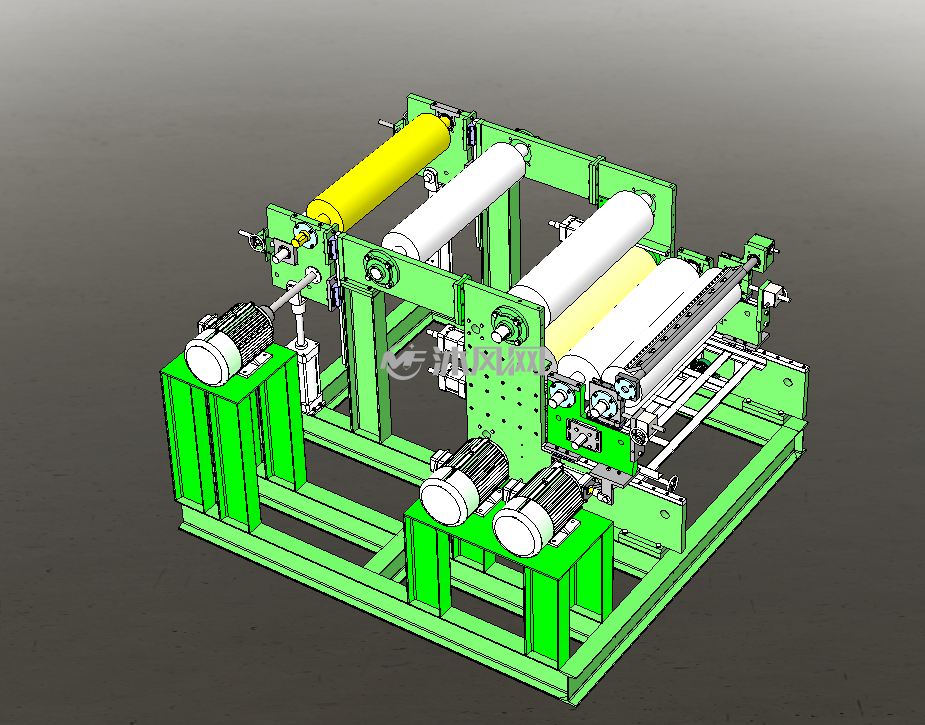

(3/4) 涂装机轴测图

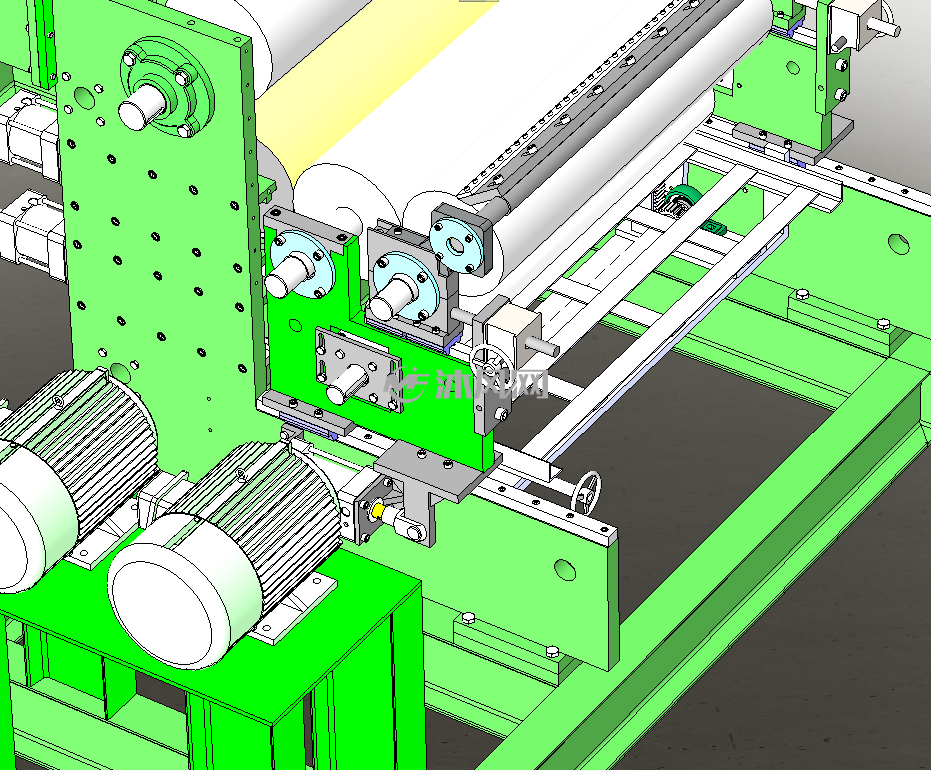

(4/4) 靠背辊移动机构

退出全屏

彩涂生产线涂装头是辊涂机组的核心执行部件，分为正面、背面两套独立涂头，多采用两辊或三辊结构，主要包含提料辊、计量辊、涂敷辊、漆盘、伺服调节机构、滑移机架及压力检测组件。各辊由独立变频伺服电机驱动，可实现顺涂、逆涂模式切换，依靠辊缝、辊间压力与速比精准控制漆膜厚度，保障带钢全幅涂覆均匀稳定。配备液压 / 气缸快速避让机构，带钢焊缝接头经过时涂头自动后退，避免辊面磕碰损伤；机架带有精密导轨，支持离线换辊、清洗维护，适配底漆、面漆、背漆等多种涂料，满足高速连续彩涂生产，保障彩板表面涂层附着力与外观质量。

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1969097

文件大小：18.05MB

图纸版本：Solidworks2020

图纸格式：sldasm、sldprt

所需积分：301沐风币

发布时间：2026-08-15 13:09

图纸参数：可编辑含参数

图纸分类：喷涂机

软件分类：

Solidworks Solidworks2020

设计1117

十八年非标机械设计经验，涵盖锂电行业，不锈钢行业，轧机行业

0 教程

0 粉丝

0 关注

+关注雇佣TA

最新发布

最新图纸
热门图纸
推荐图纸

推荐教程换一批

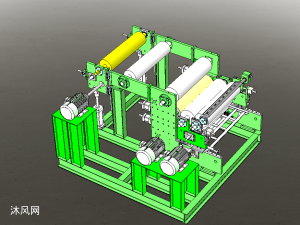

涂装机装配图 （图纸大小：18.05MB）
