熟料散装机设计

发布时间：2021-10-08 13:06

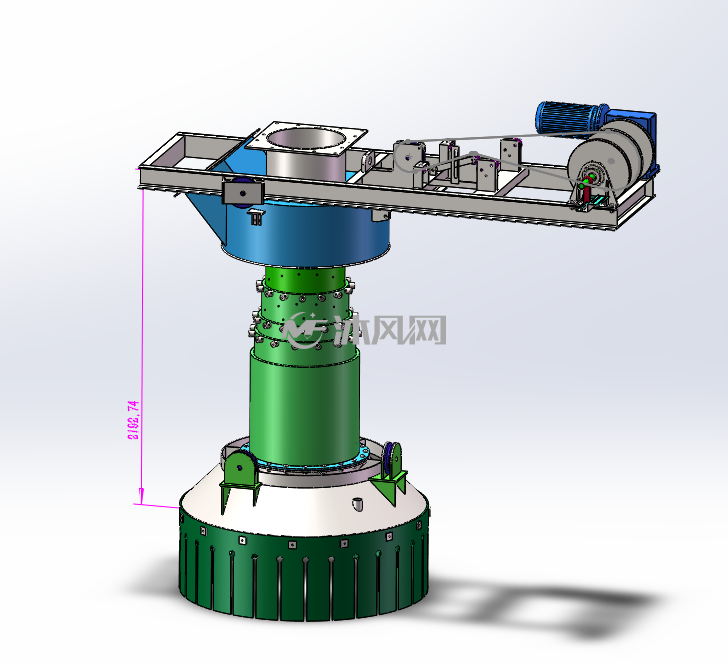

(1/5) 熟料散装机侧视图

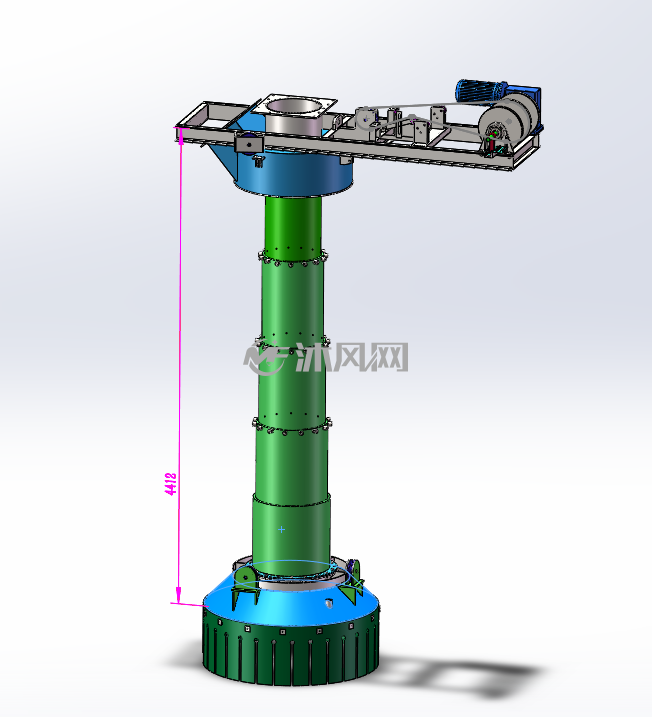

(2/5) 熟料散装机拉伸视图

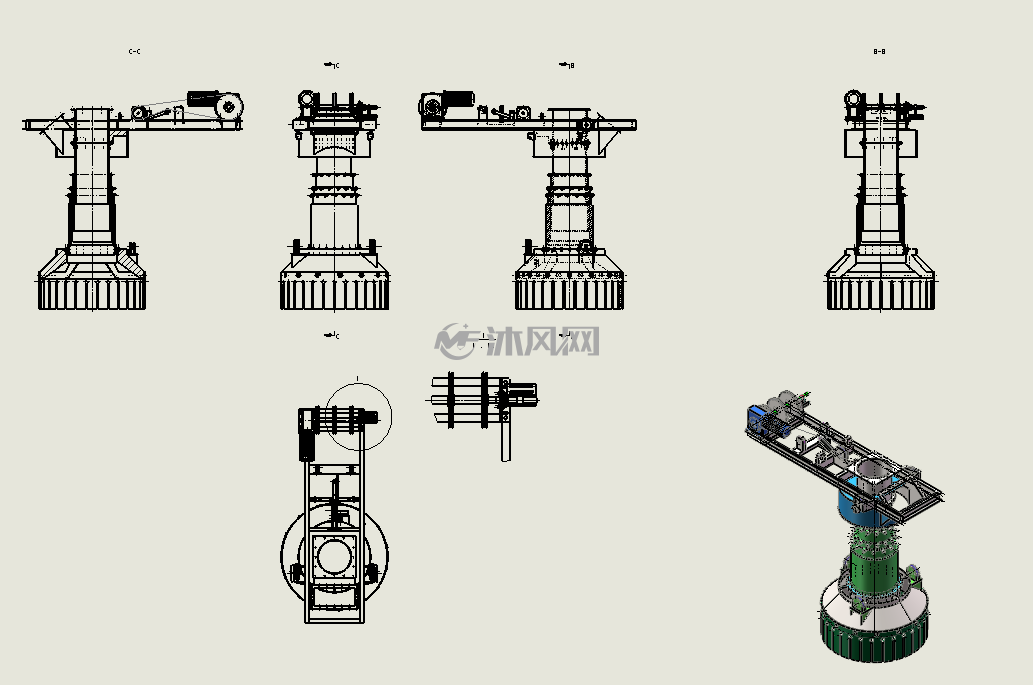

(3/5) 熟料散装机工程图

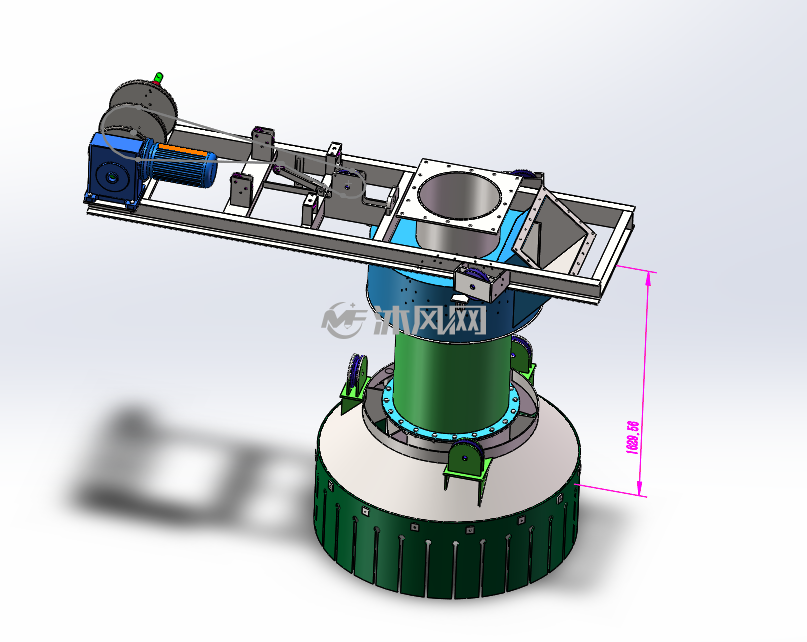

(4/5) 熟料散装机轴测图

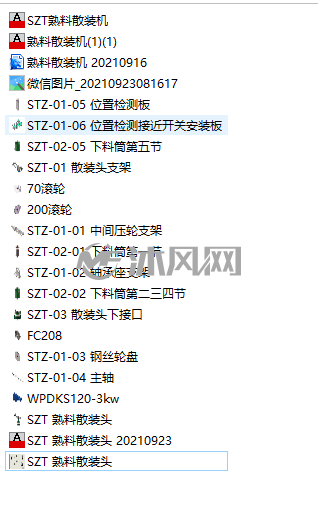

(5/5) 熟料散装机文件列表

熟料散装头。一、熟料散装机用途熟料散装机是水泥厂熟料装车或装船的专用发放设备，亦可用于建材、冶金、煤炭以及化工等其他行业的无腐蚀的干燥块状物料的装车或装船作业。其主要技术指标均已达到国外同类产品水平，在国内处于领先水平。该设备具有自动定位自动跟踪料位探测、能耗低、卸料流畅、装车能力大、无尘装车、装船等特点，既可安装在库底直接用汽车及火车的散装发放，亦可安装在输送设备的中部或端部用于装车或装船。二、熟料散装机结构形式熟料散装机由手动棒阀，气动弧形阀、供料装置、套筒式伸缩散装下料头、自动定位松绳开关装置、上限限位装置、电动升降卷扬装置、自动跟踪料位检测器和专用电控柜等组成，安装维护极为方便。水泥熟料散装机上备有收尘接口，装料时含尘气体通过收尘接口抽往收尘器净化后排放，可实现无尘作业，散装机上配置的自动跟踪料位控制器能可靠地控制电动卷扬装置按设定的状况自动升降散装下料头，或在料满时自动报警和停机。三、熟料散装机工作原理卸料前打开棒阀相应的棒条数量、调整卸料量，当熟料运载车辆或船只进入装料位置时，按控制装置的“下降”钮，使散装下料头下降到运载车辆或船只的进料口或达到指定装料位置，到位后松绳开关装置自动脱开升降电机，电源进入准备装料状态，然后按“装料”钮，气动棒阀进行装车或装船。装料过程中的含尘气体通过伸缩套管中的夹层通道由收尘接口抽至收尘器净化后排放，工作场地可实现无尘作业。当下料头的物料装满时，下料头料位探测器发出信号，下料头上升，上升距离要在装料前设置，若上升距I米，则将时间继电器的时间调为T=I/V。在上升过程中装料还在进行，当达到所设定的位置是（由料位开关控制），气动弧形阀关闭或电振机反制止，其它相应设备停止工作。在装车或装船过程中如遇到特殊情况需中止装料时，可直接按“停止”钮，然后按“上升”钮使收尘罩离位，达到预先设定的最高限位位置。四、熟料散装机主要技术参数 1、输送物料：水泥熟料或类似块状物料物料容重：熟料1.45t/m3 物料温度：≤80℃ 物料粒度：≤50mm 2、装车能力：200-300t/h 3、卸料头伸缩距离：4400mm

图纸中包含的文件
