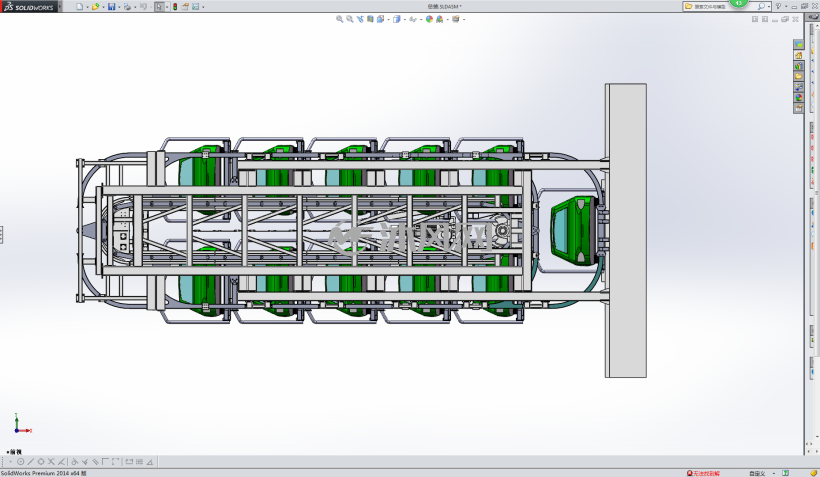

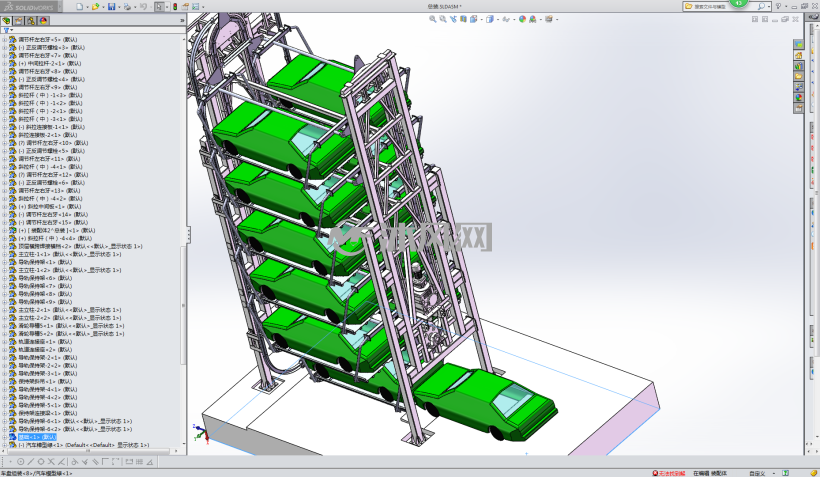

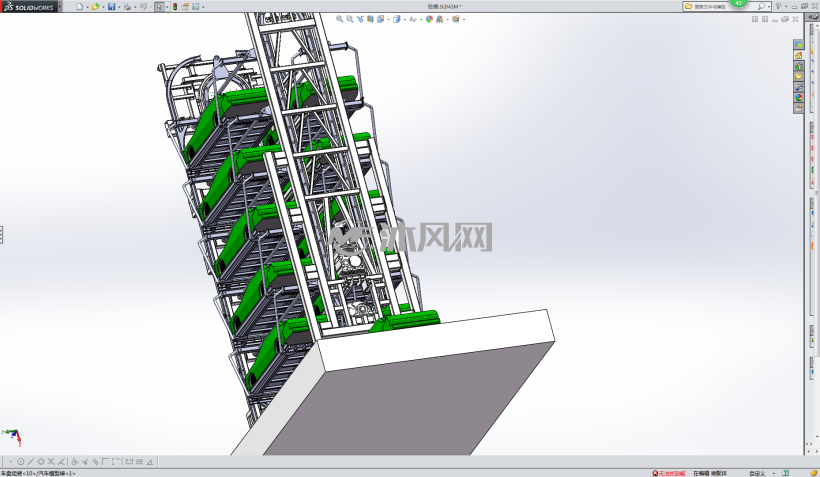

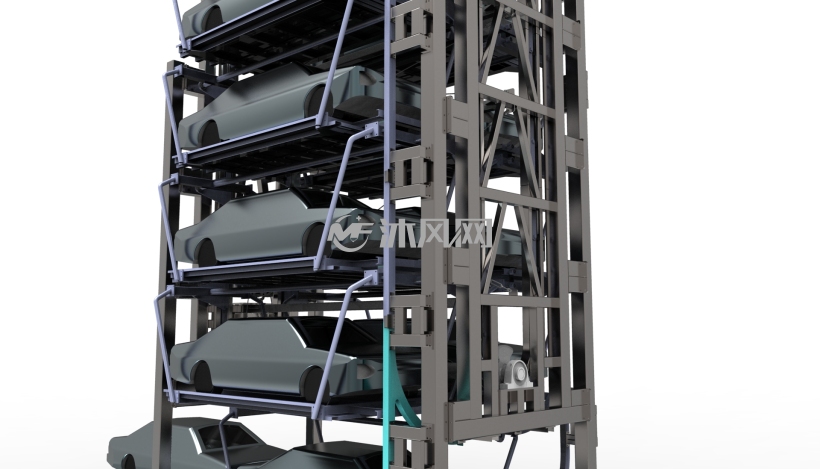

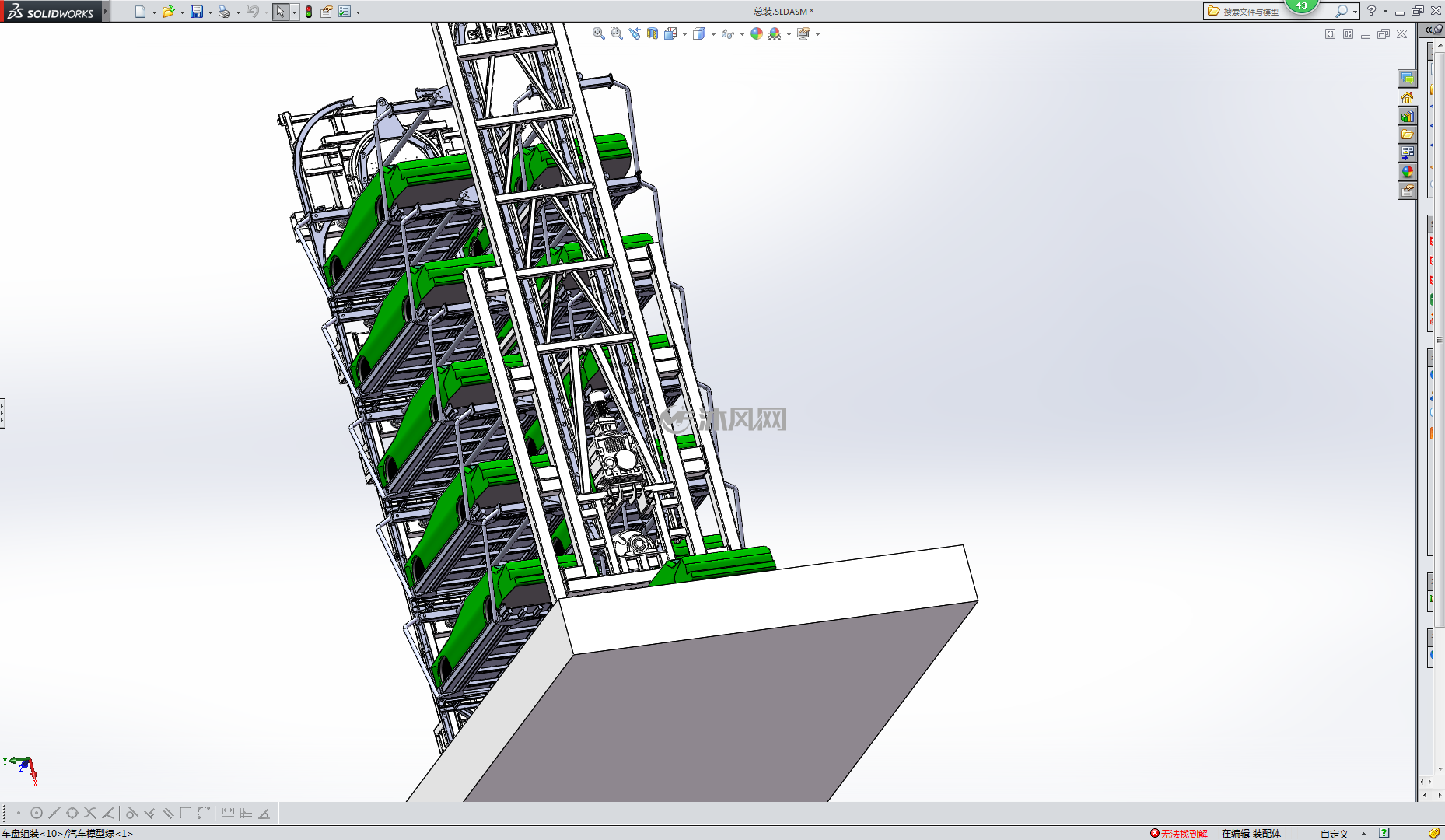

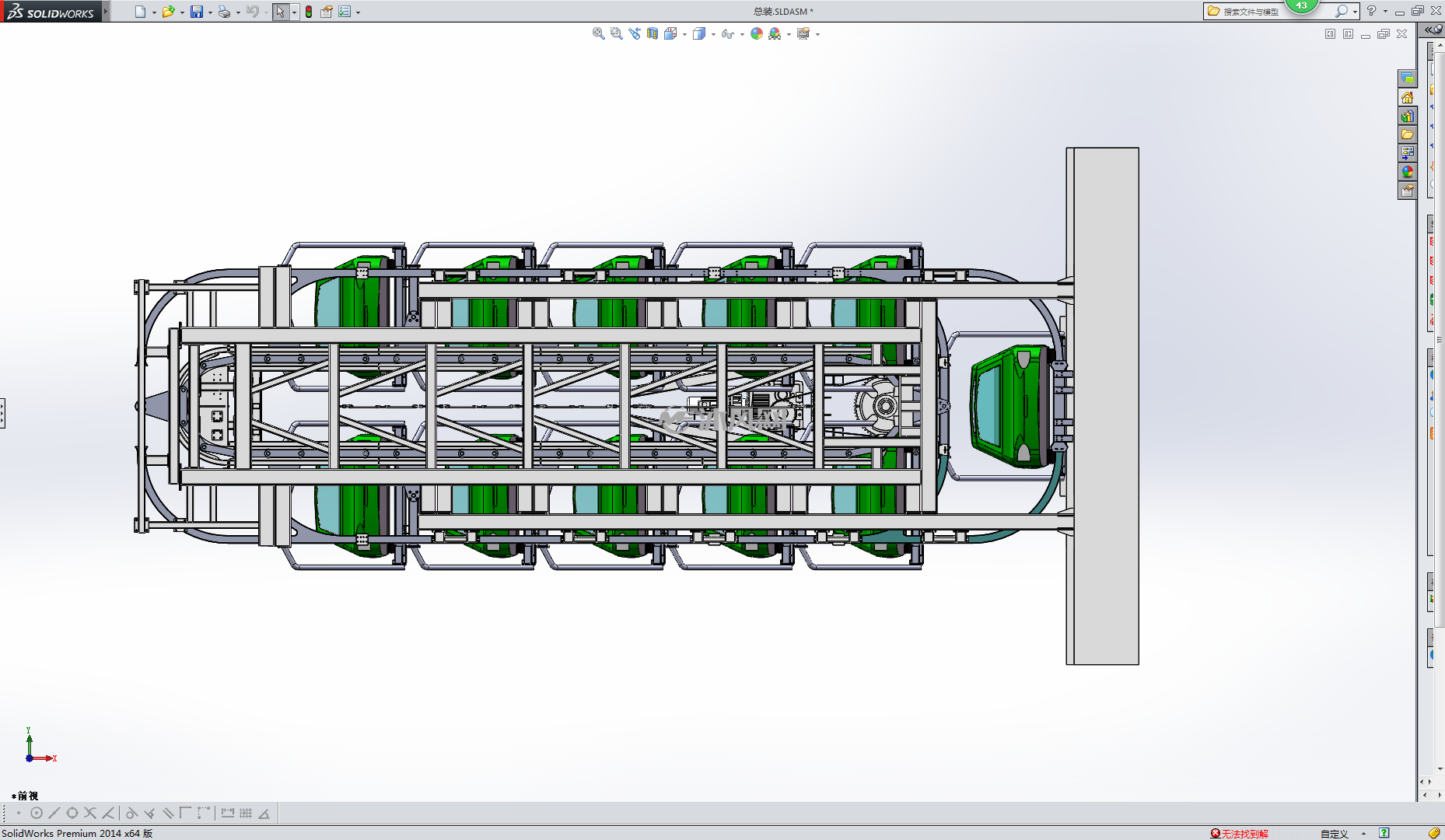

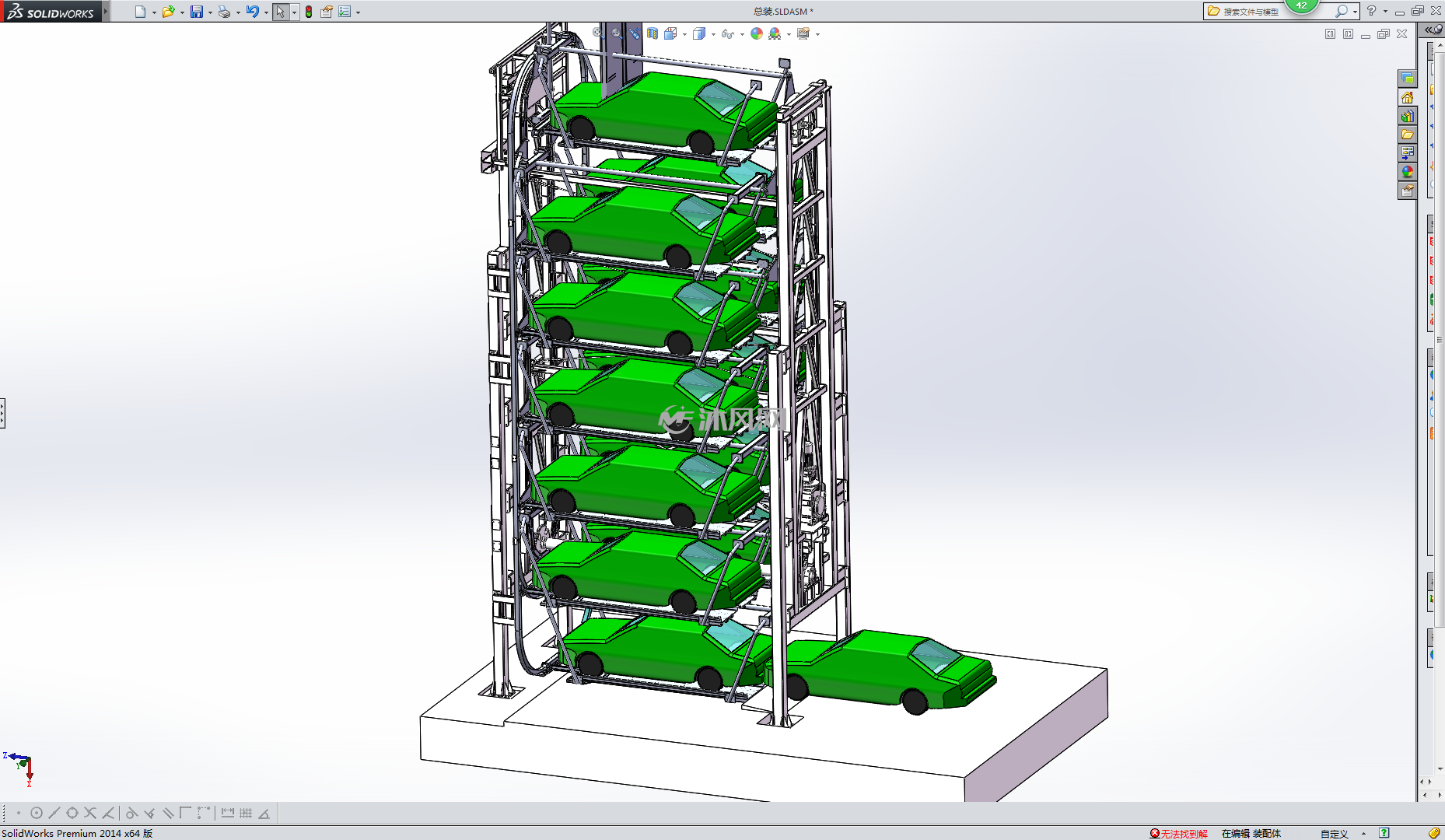

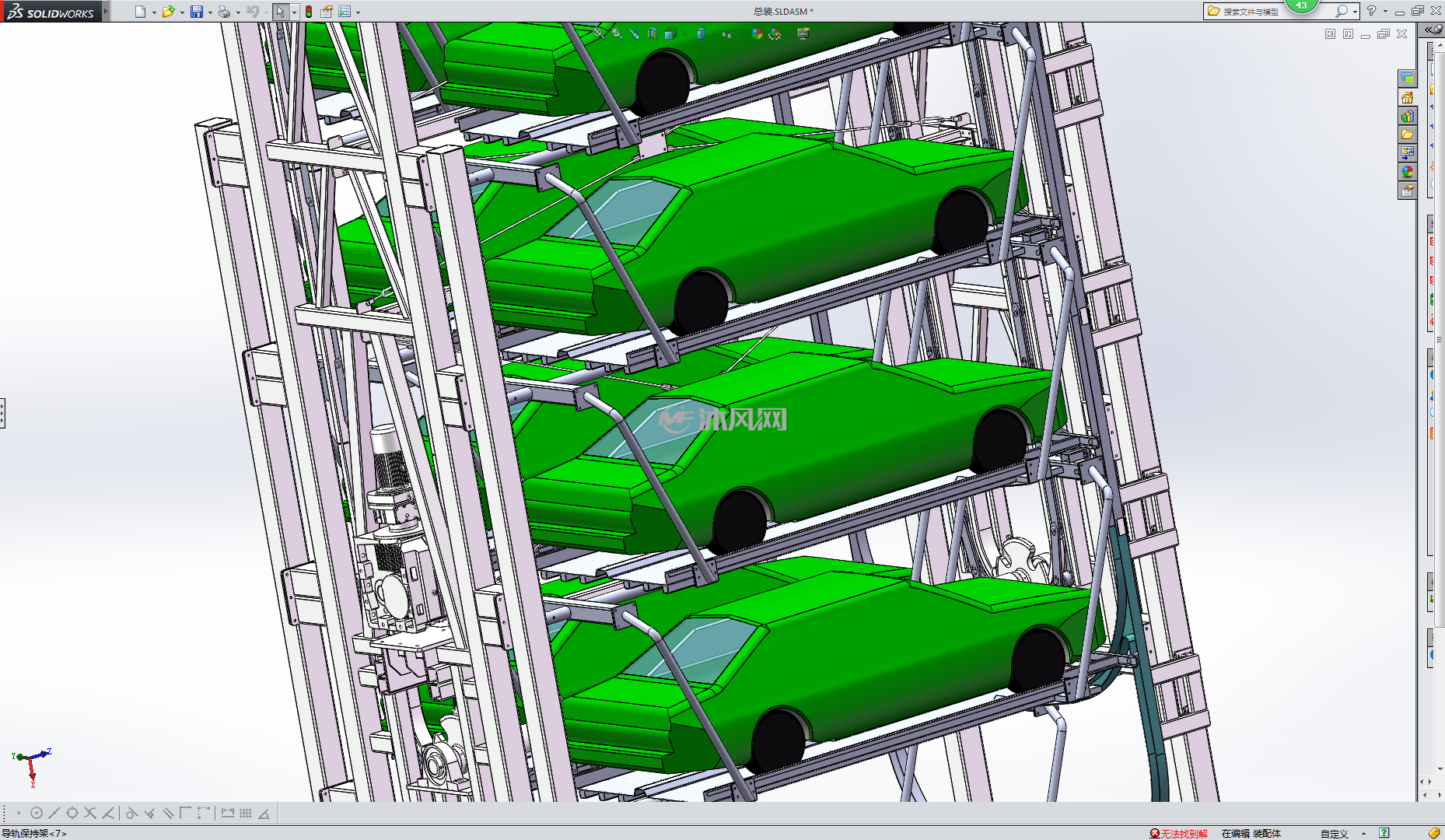

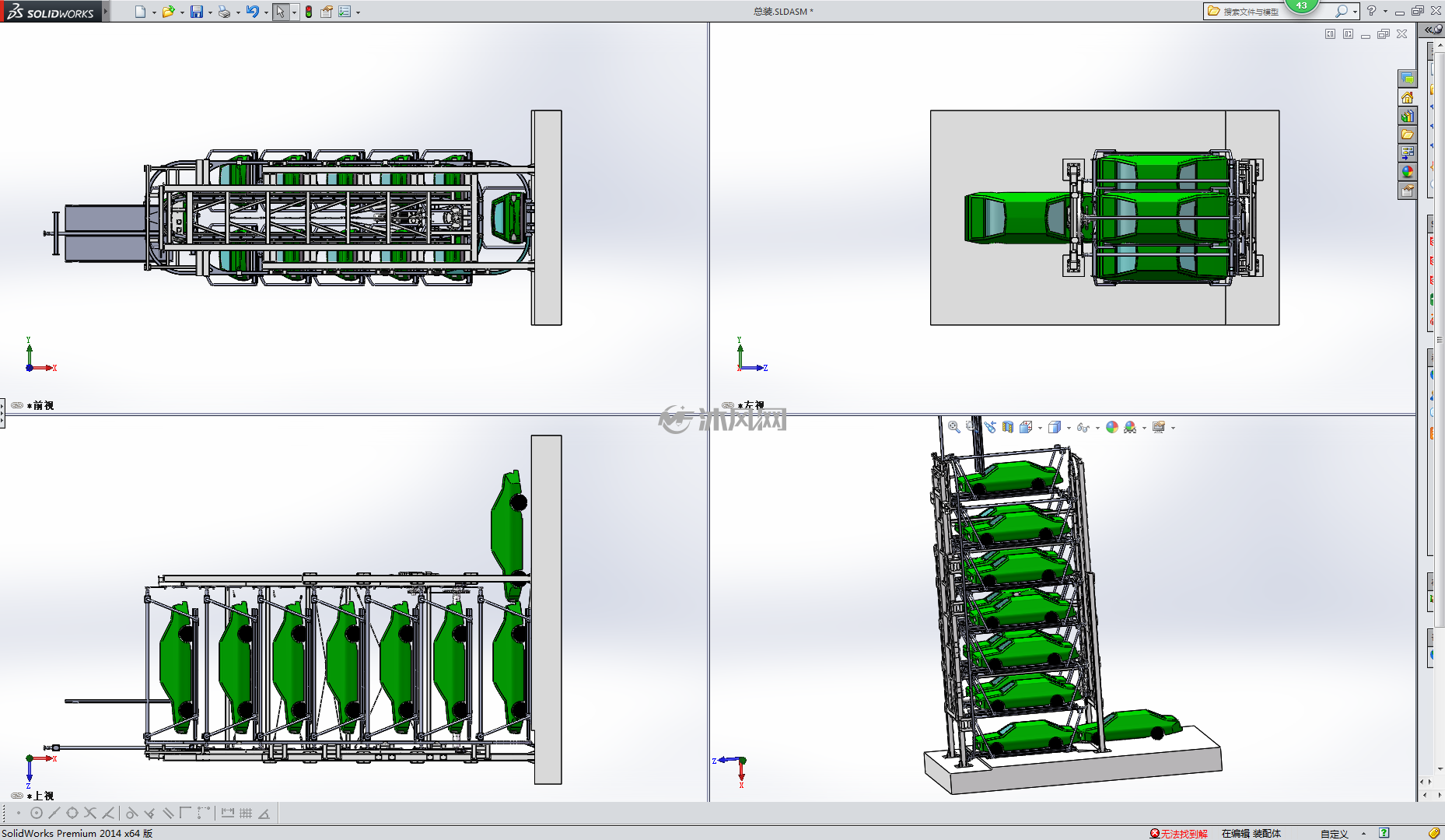

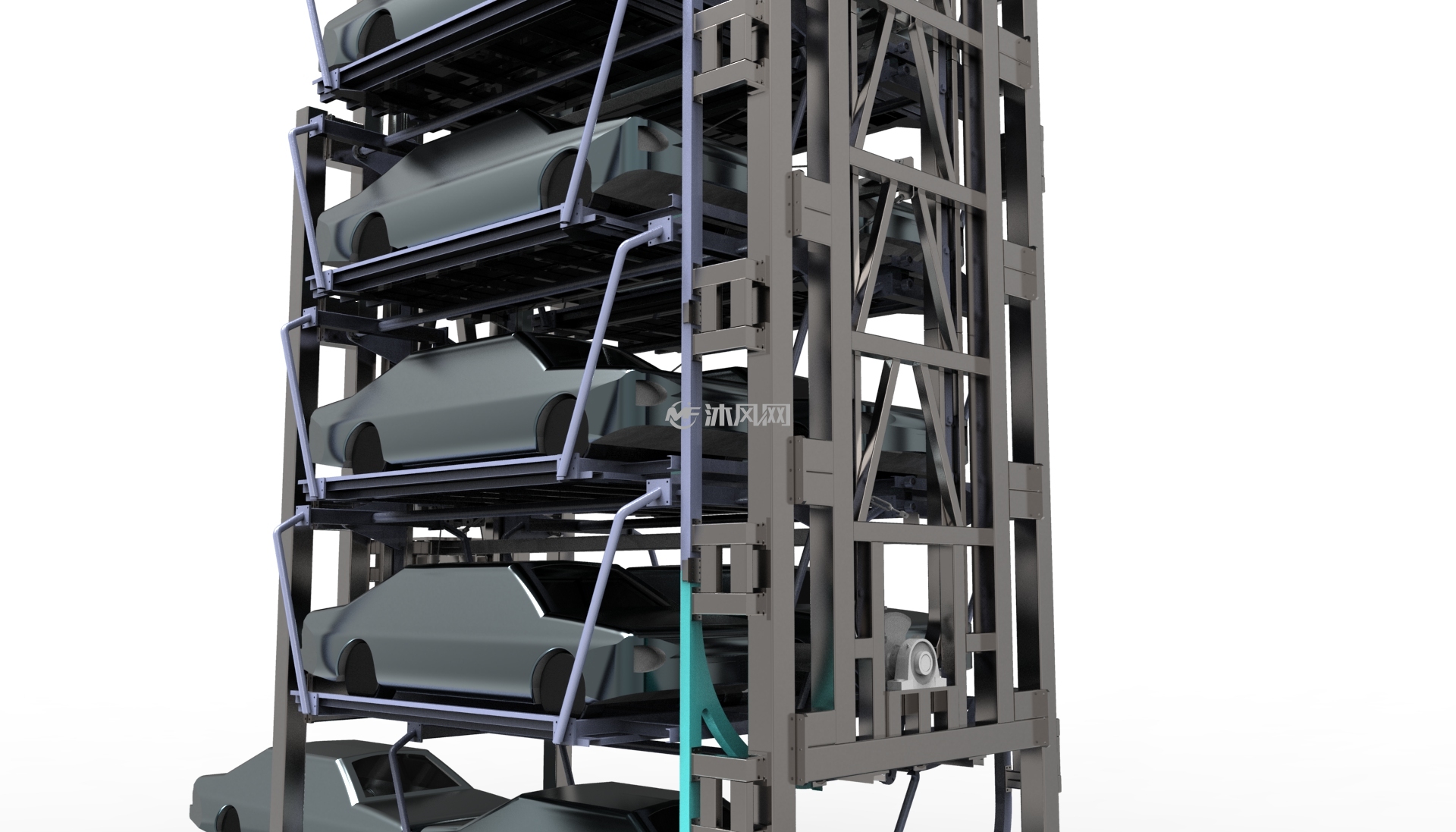

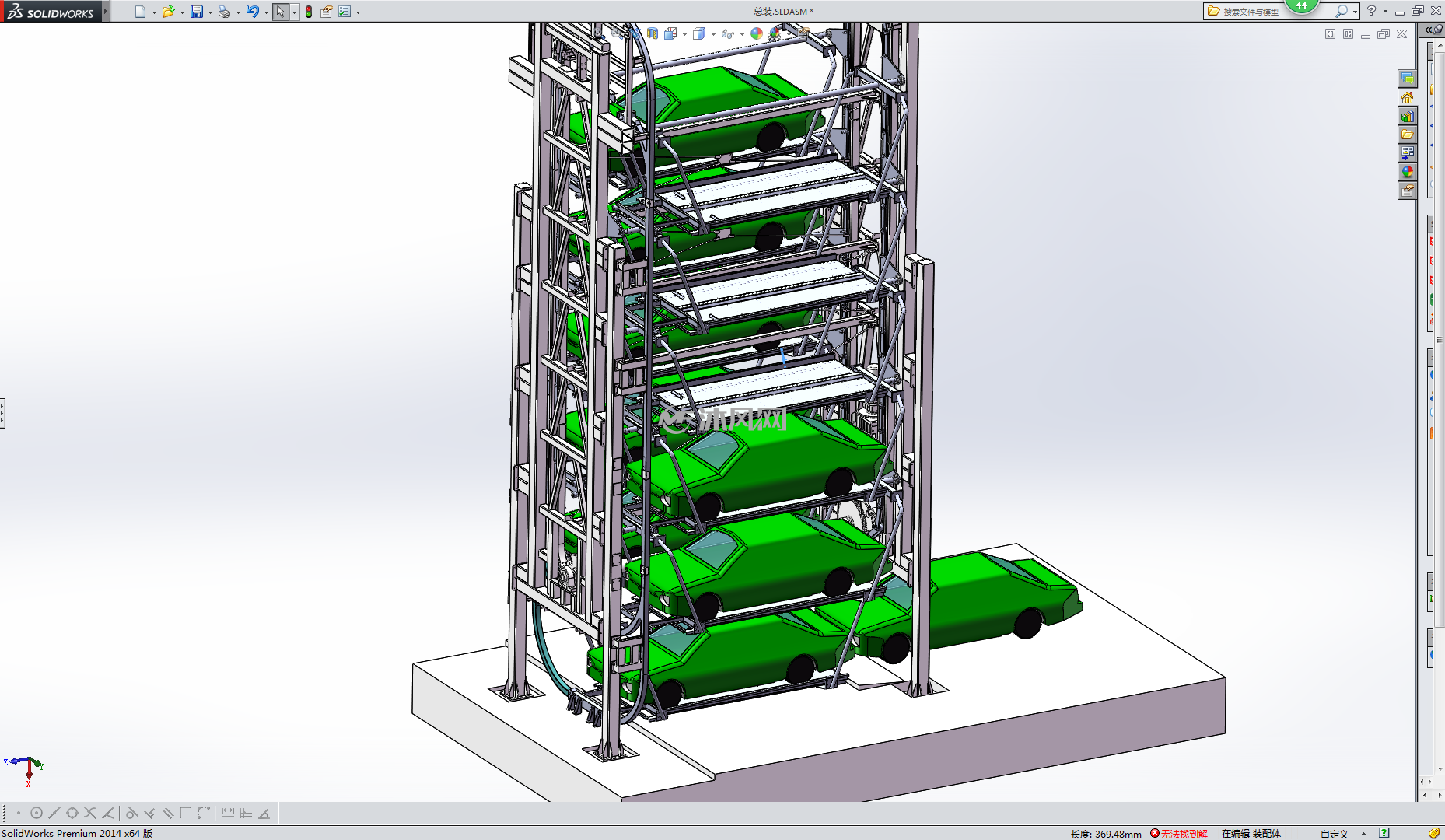

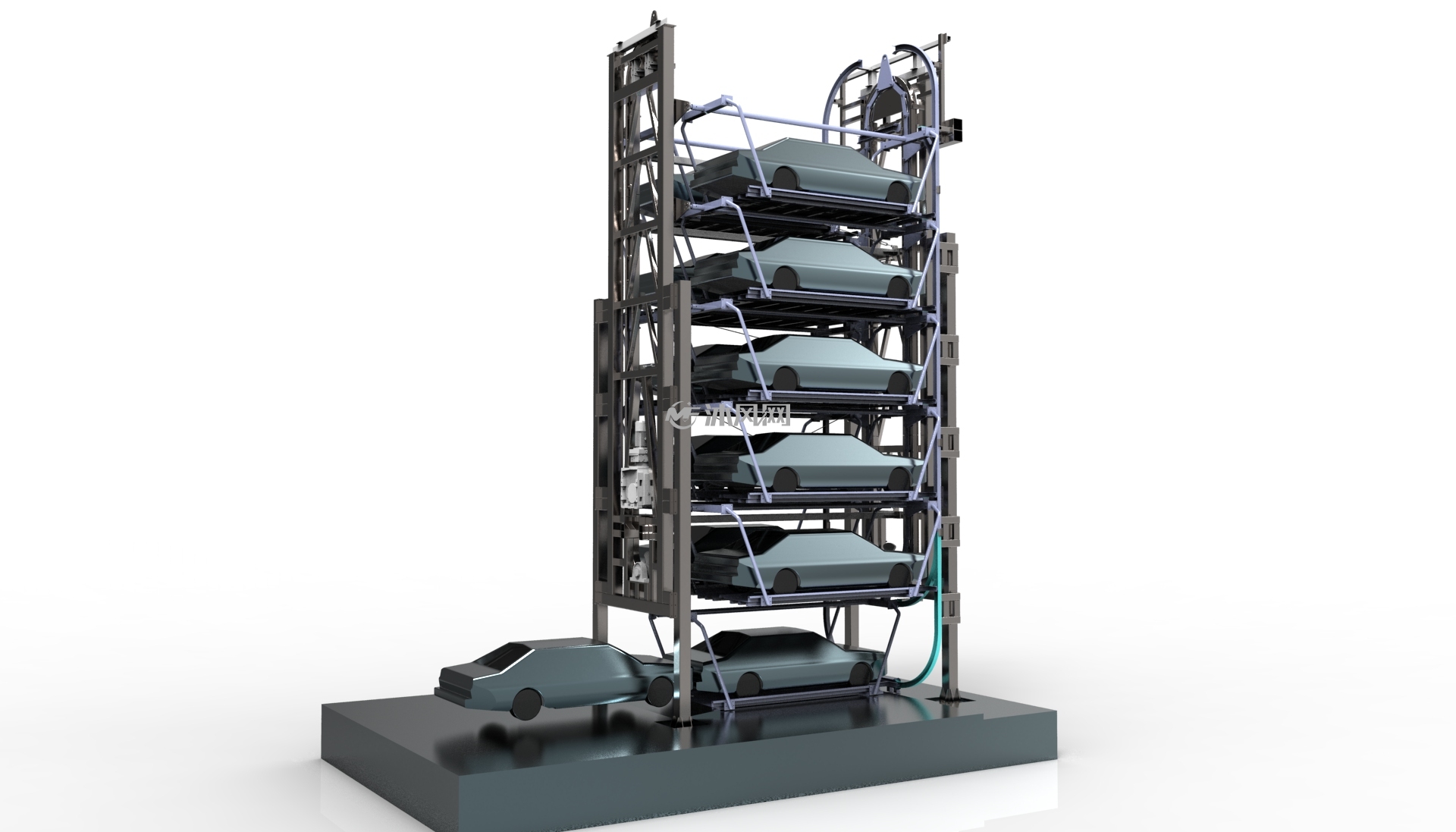

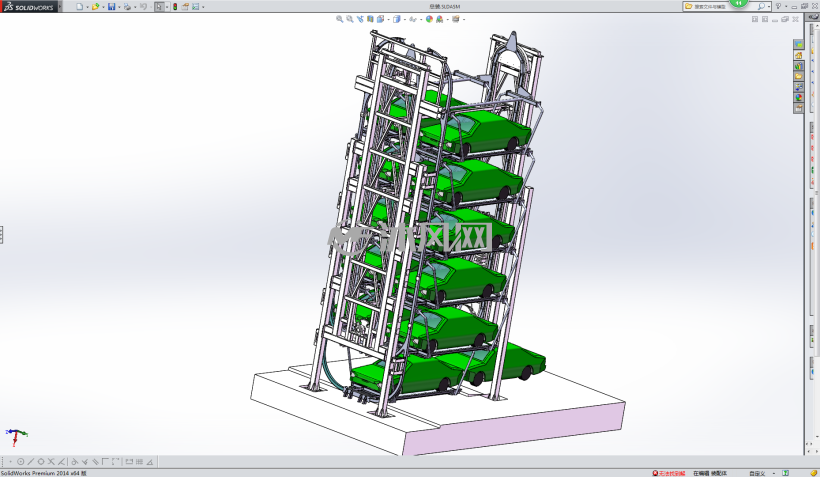

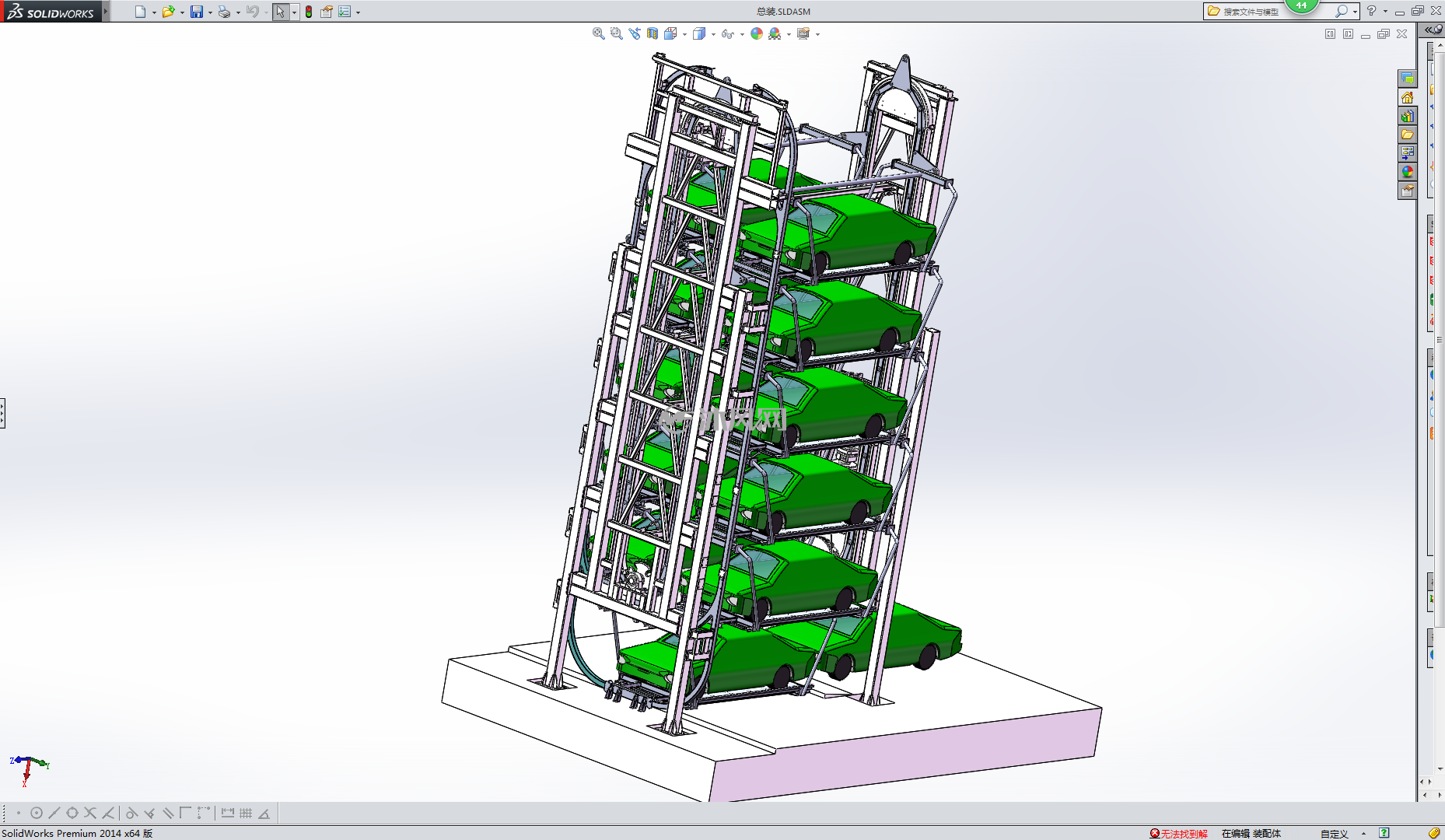

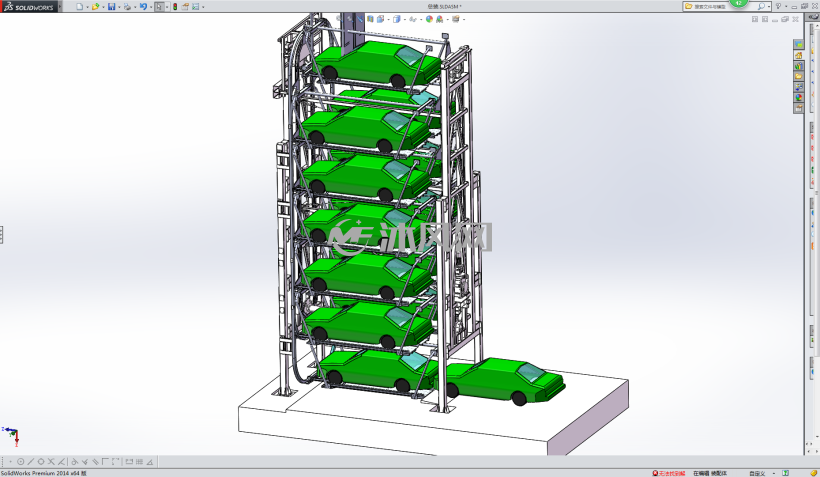

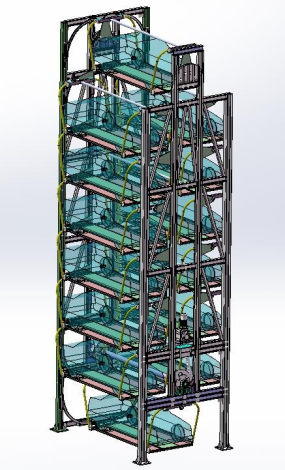

七层垂直循环类机械式停车立体车库设计模型（solidworks2014+详细CAD图）

发布时间：2017-02-27 17:17
退出全屏

七层垂直循环类机械式停车立体车库设计模型（solidworks2014+详细CAD图）描述

七层垂直循环类机械式停车立体车库设计模型（solidworks2014+详细CAD图），垂直循环类机械式停车设备是采用了垂直方向作循环运动的停车系统存取车辆的停车设备。 　　垂直循环类机械式停车设备具有动力单一，控制简单，占地面积小，操作方便，取车速度快以及经济可靠的优点。停车设备通过可编程序控制器控制设备循环运转，汽车停在托架上，托架随链条作升降运动，可将任何一层托架上的汽车快速升降至地面，实现立体存放，克服了多层停车设备繁杂的过程和操作过程，大大节省了时间，整个过程轻松方便。 　　一、工作原理 　　垂直循环类机械式停车设备工作原理是电动机通过减速器带动传动机构，在牵引构件--链条上，每隔一定距离安装一个存车托架，当电动机启动时，存车托架随链条一起作垂直循环运动，来达到存取车辆的目的， 　　存车时，驾驶员把车开至车库存车托架的准确位置后，关好车门退出车库，按动操作按钮，电动机启动，存车托架随着运动，另一存车托架转动到进口位置即停止，这时可进行下一个存车操作。 　　取车时，按动操作装置上的车位编号按钮，电动机启动，在可编程序控制器作用下使其按最短路程运行至出口，驾驶员进入存车托架，把车开出车库。

七层垂直循环类机械式停车立体车库设计模型（solidworks2014+详细CAD图）附件

下载之前，如有问题，请 [发表咨询]

七层垂直循环类机械式停车立体车库设计模型（solidworks2014+详细CAD图）相关图纸

图纸ID: 286105
文件大小：80.8 MB
图纸版本：Solidworks2014
图纸格式：sldasm、sldprt
所需积分：1000沐风币
发布时间：2017-02-27 17:17
图纸参数：可编辑无参数
图纸分类： 立体车库
软件分类：
Solidworks Solidworks2014
