自动钻孔攻牙机模型绘制

发布时间：2015-01-21 17:05

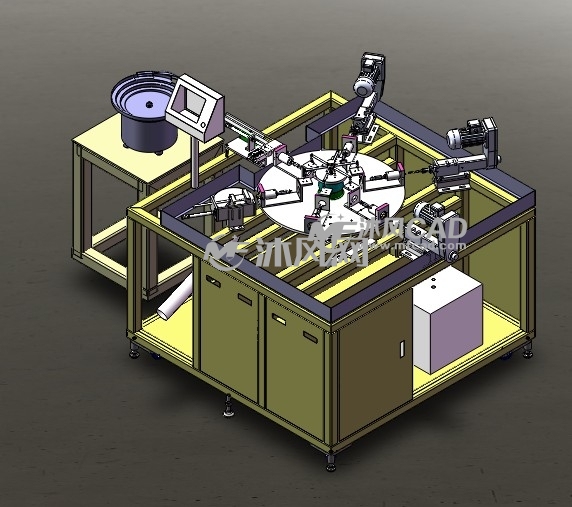

(1/4) 当前视图

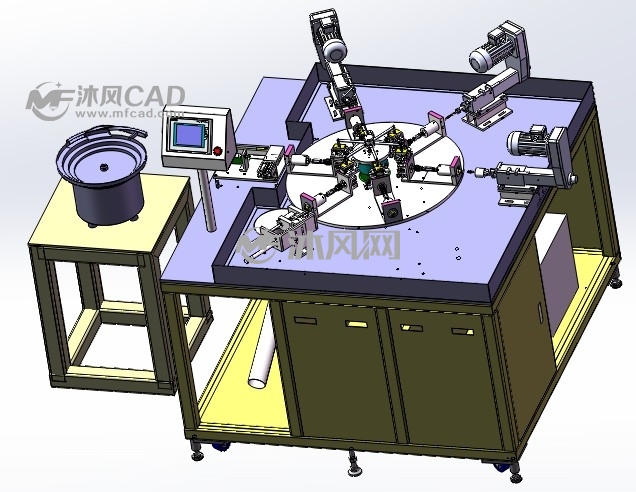

(2/4) 三视图

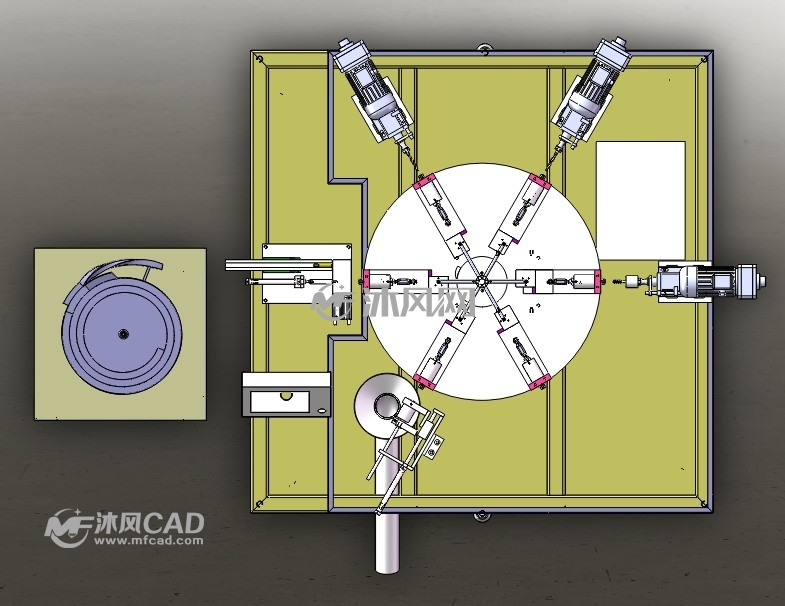

(3/4) 俯视图

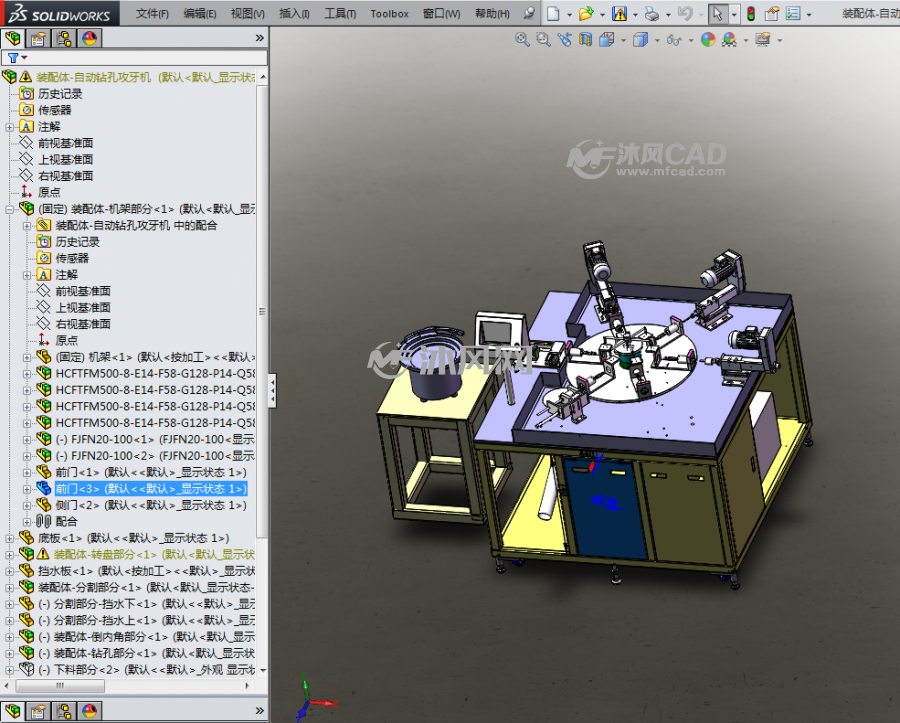

(4/4) 模型设计树

退出全屏

2．规格该自动钻孔攻牙机，配备有分割器装置、上下料装置、钻孔动力头、攻牙动力头，工业触摸屏显示器。. 3．操作方法工件的上料由工人将需要加工的工件倒入震动料盘，料盘振动以后，工件流入上料道，振动器将料抖入上料装置后，推料汽缸将料推入治具，分割器将料顺序进行加工，完工后下料汽缸将料拨入下料滑道，料最终流入收料桶。 4．设备结果的描述 4.1采用振动盘送料。 4.2采用夹紧治具可以根据工件的规格进行调整。 4.3钻孔/攻牙大小可以通过更换钻头/丝锥来切换，钻孔给进距离可以调节动力上的机械结构来调整。 4.4冷却液使用水箱进行循环 4.5 工件流向步骤及检测计数节拍 - 设备调整正常单个工件计数节拍约为8---12秒。
