真空辊式涂布机

发布时间：2026-09-24 09:56

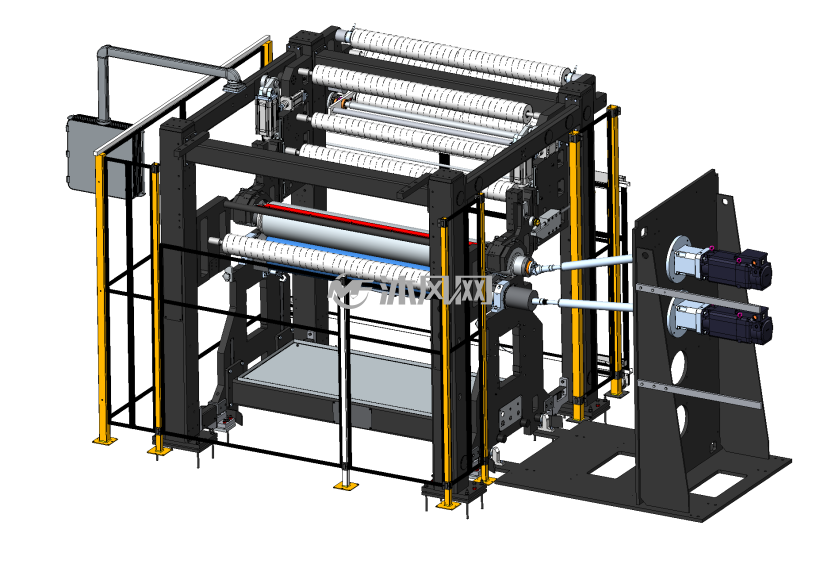

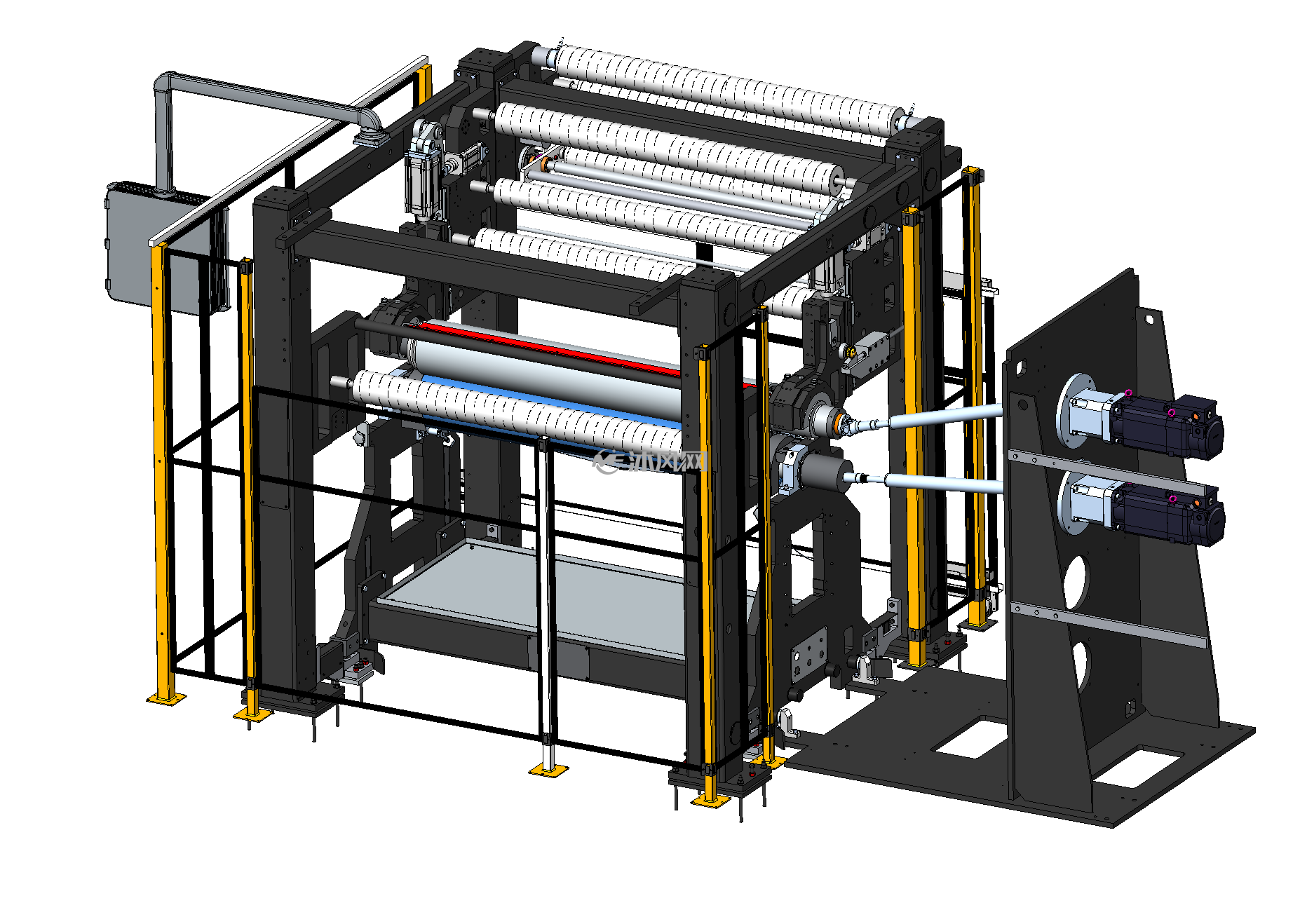

(1/5) 1轴侧视图

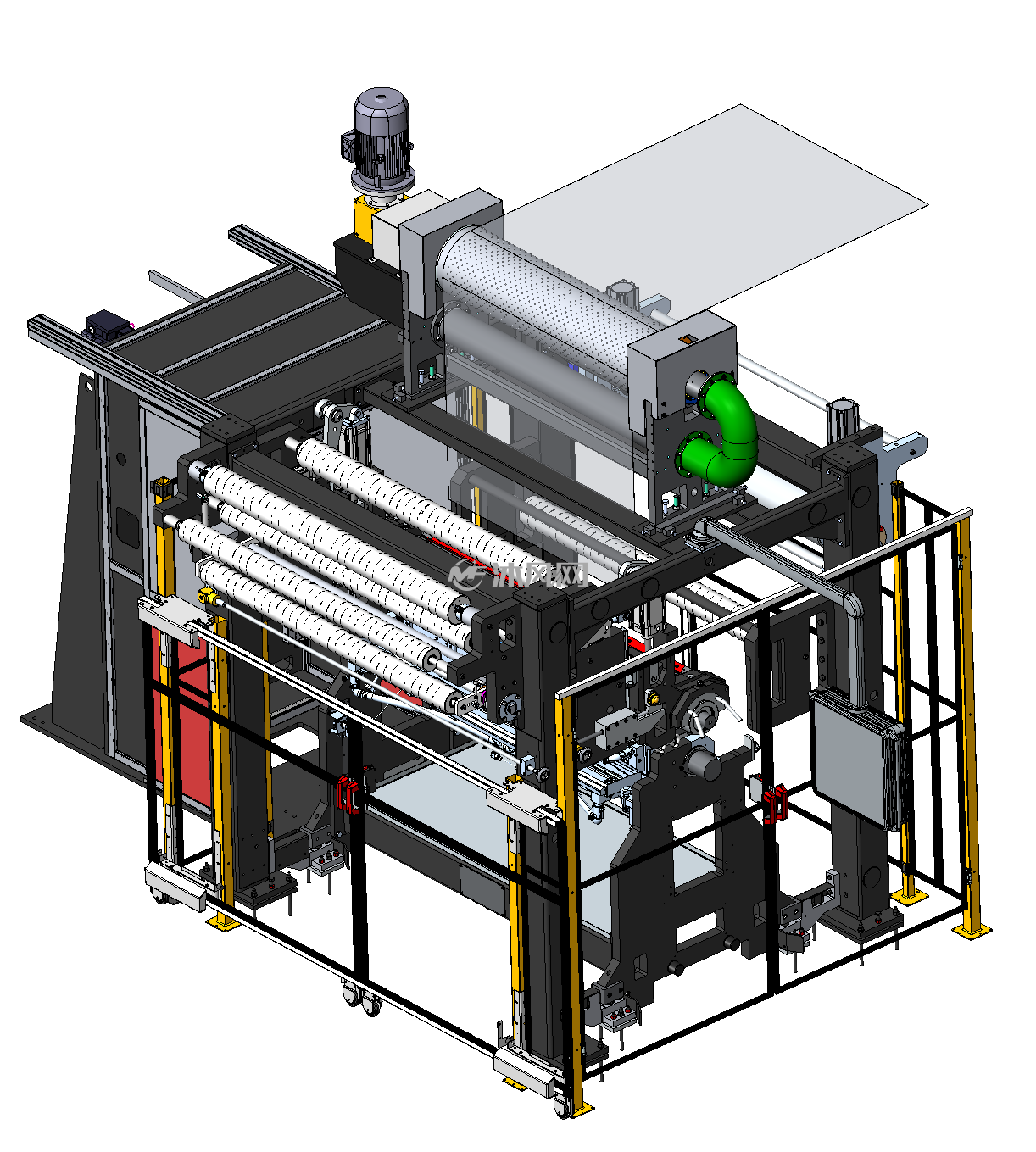

(2/5) 2主体机构

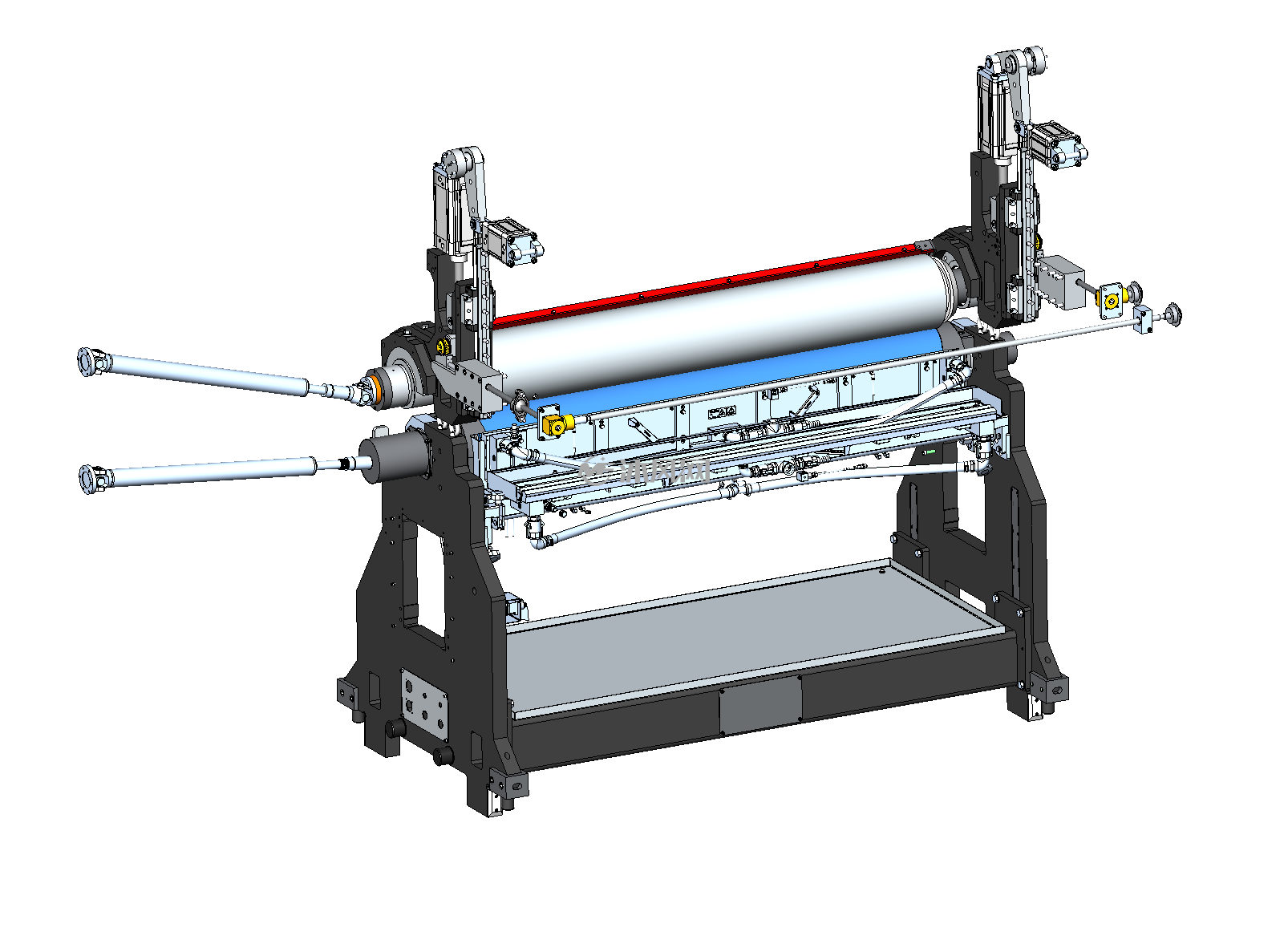

(3/5) 3涂布机构

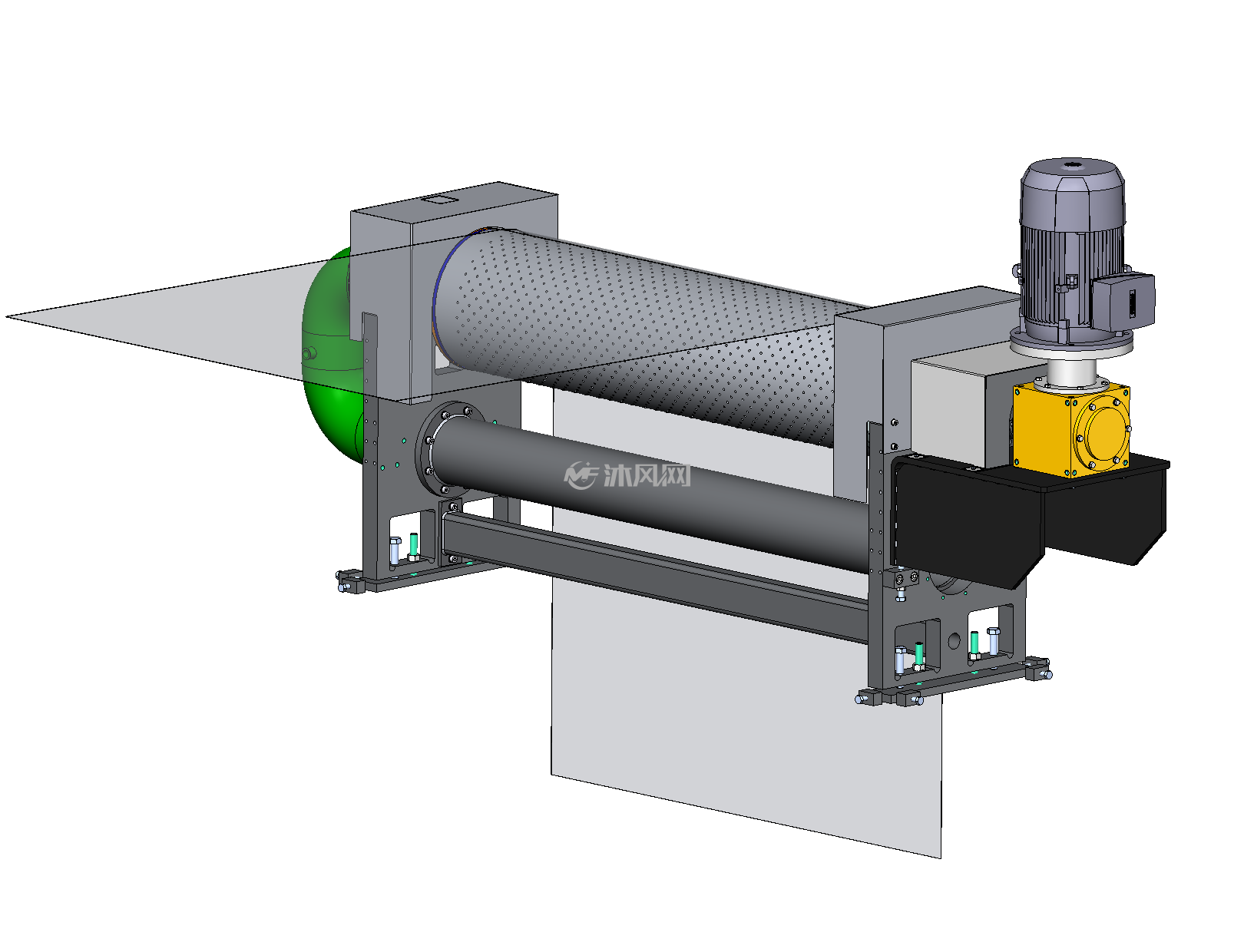

(4/5) 4真空辊

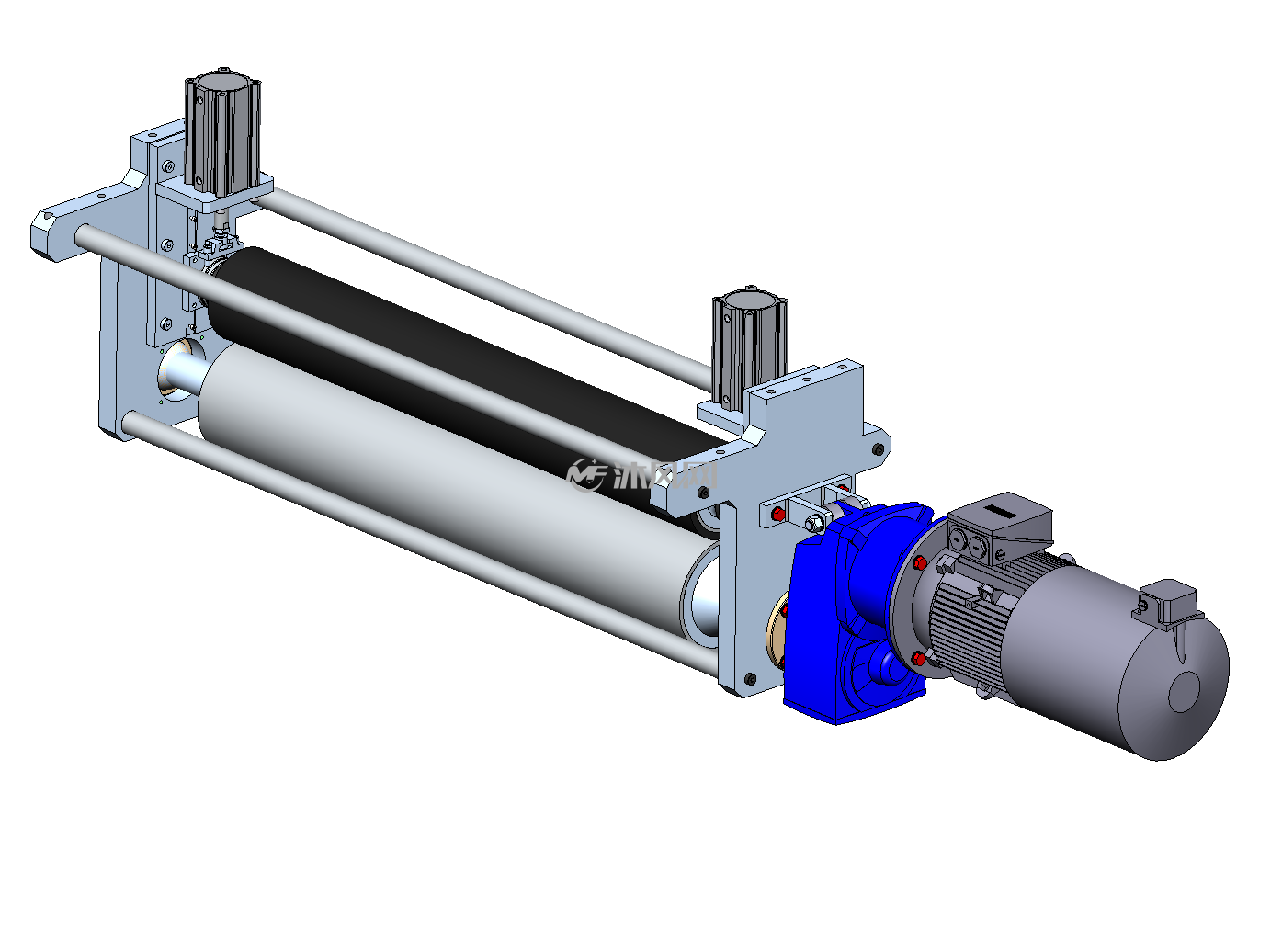

(5/5) 5入料牵引

退出全屏

本真空辊式转移涂布单元为整条复合产线的核心涂覆工位，配置 TRESU 刮刀计量系统、伺服驱动涂布钢辊、出料侧真空吸附辊以及多组展平导向辊；涂料供给至涂布钢辊表面，由 TRESU 涂布刮刀完成辊面涂料计量，薄膜与涂布辊接触实现胶层转印；出料侧真空辊负压吸附托持刚完成涂覆的基材，稳定薄膜并定型湿涂层，避免涂层拉伸变形；刮刀机构可切换至维护位置，实现刀片拆装与腔体清洗；涂覆完成的湿膜送出单元进入后续牵引及烘箱干燥工序

图纸中包含的文件

下载之前，如有问题，请 [发表咨询]

立刻下载收藏

图纸ID: 1997133

文件大小：214.21MB

图纸版本：Solidworks2024

图纸格式：sldasm、sldprt

所需积分：300沐风币

发布时间：2026-09-24 09:56

图纸参数：可编辑无参数

图纸分类：涂布机

软件分类：

Solidworks Solidworks2024
